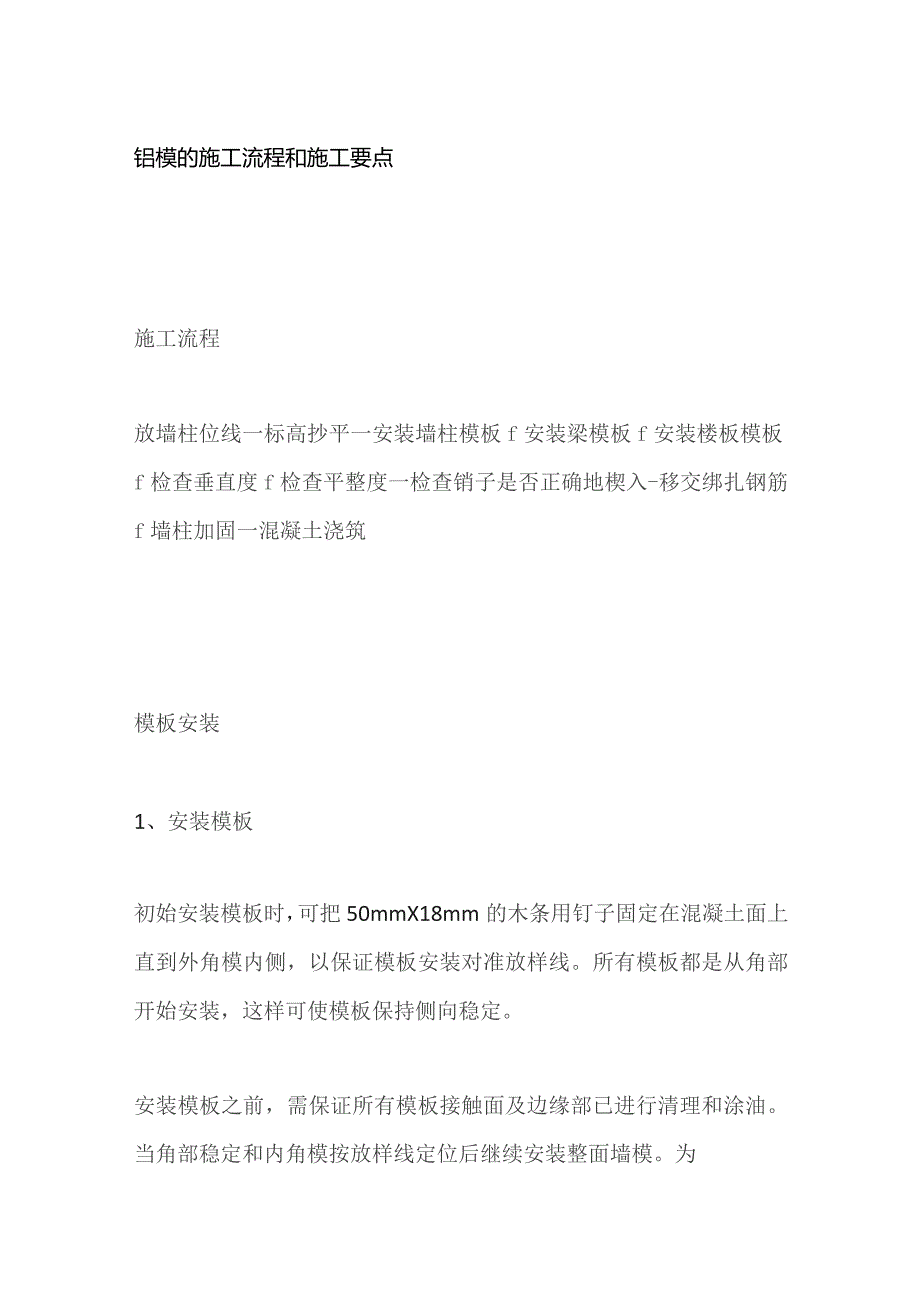

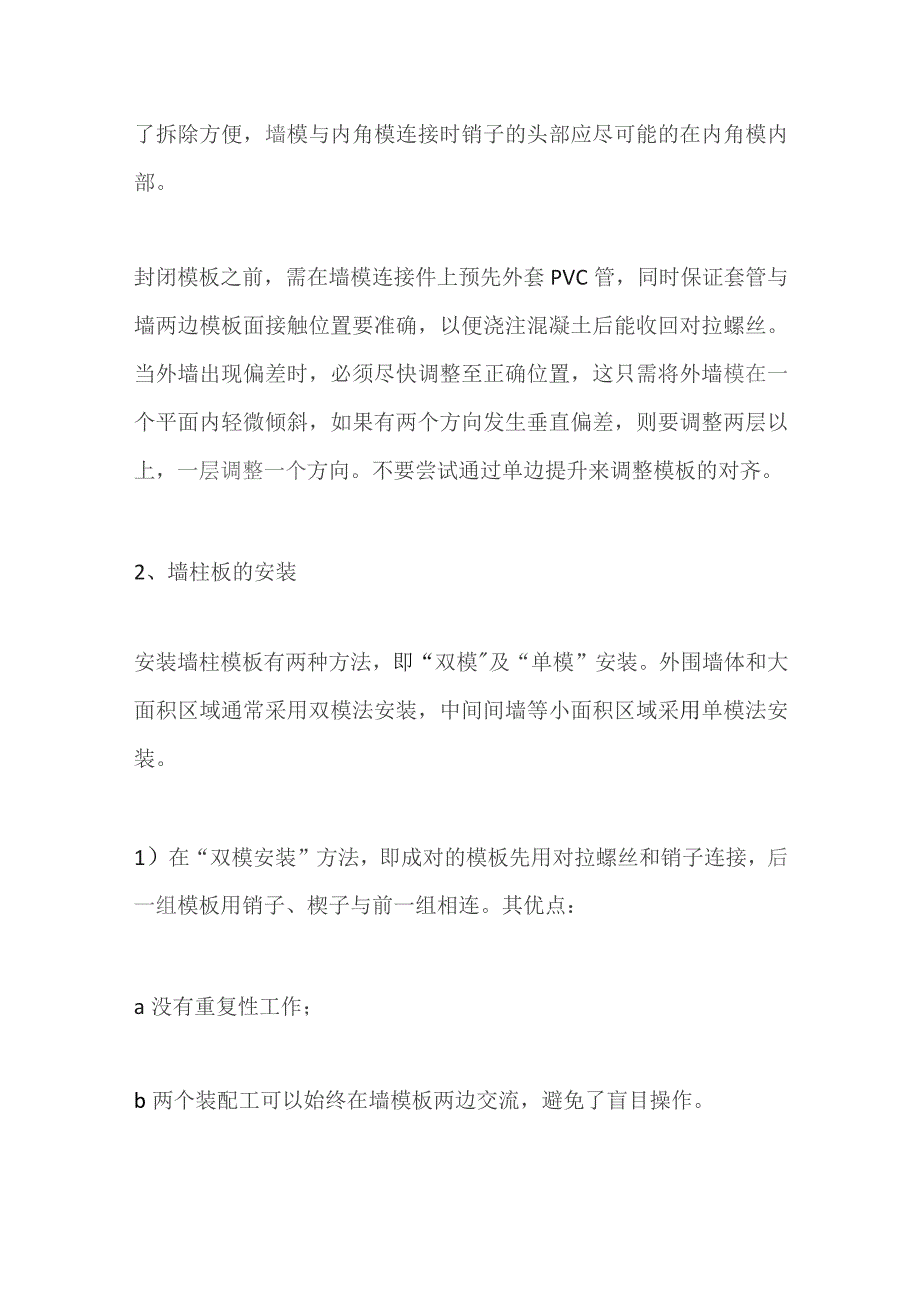

1、铝模的施工流程和施工要点施工流程放墙柱位线一标高抄平一安装墙柱模板f安装梁模板f安装楼板模板f检查垂直度f检查平整度一检查销子是否正确地楔入-移交绑扎钢筋f墙柱加固一混凝土浇筑模板安装1、安装模板初始安装模板时，可把50mmX18mm的木条用钉子固定在混凝土面上直到外角模内侧，以保证模板安装对准放样线。所有模板都是从角部开始安装，这样可使模板保持侧向稳定。安装模板之前，需保证所有模板接触面及边缘部已进行清理和涂油。当角部稳定和内角模按放样线定位后继续安装整面墙模。为了拆除方便，墙模与内角模连接时销子的头部应尽可能的在内角模内部。封闭模板之前，需在墙模连接件上预先外套PVC管，同时保证套管与墙两

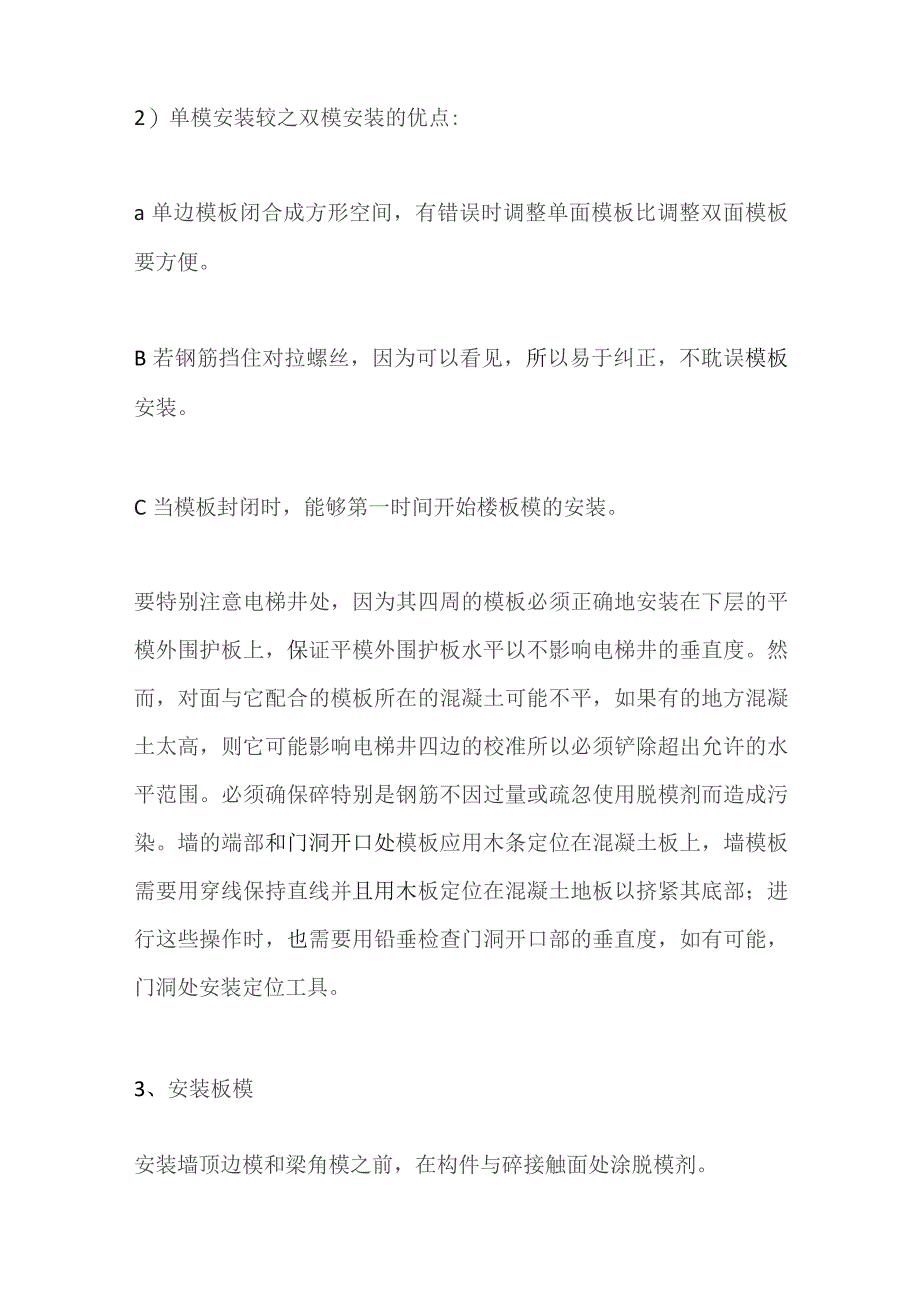

2、边模板面接触位置要准确，以便浇注混凝土后能收回对拉螺丝。当外墙出现偏差时，必须尽快调整至正确位置，这只需将外墙模在一个平面内轻微倾斜，如果有两个方向发生垂直偏差，则要调整两层以上，一层调整一个方向。不要尝试通过单边提升来调整模板的对齐。2、墙柱板的安装安装墙柱模板有两种方法，即“双模及“单模”安装。外围墙体和大面积区域通常采用双模法安装，中间间墙等小面积区域采用单模法安装。1）在“双模安装”方法，即成对的模板先用对拉螺丝和销子连接，后一组模板用销子、楔子与前一组相连。其优点：a没有重复性工作；b两个装配工可以始终在墙模板两边交流，避免了盲目操作。2）单模安装较之双模安装的优点:a单边模板闭合成
3、方形空间，有错误时调整单面模板比调整双面模板要方便。B若钢筋挡住对拉螺丝，因为可以看见，所以易于纠正，不耽误模板安装。C当模板封闭时，能够第一时间开始楼板模的安装。要特别注意电梯井处，因为其四周的模板必须正确地安装在下层的平模外围护板上，保证平模外围护板水平以不影响电梯井的垂直度。然而，对面与它配合的模板所在的混凝土可能不平，如果有的地方混凝土太高，则它可能影响电梯井四边的校准所以必须铲除超出允许的水平范围。必须确保碎特别是钢筋不因过量或疏忽使用脱模剂而造成污染。墙的端部和门洞开口处模板应用木条定位在混凝土板上，墙模板需要用穿线保持直线并且用木板定位在混凝土地板以挤紧其底部；进行这些操作时，也
4、需要用铅垂检查门洞开口部的垂直度，如有可能，门洞处安装定位工具。3、安装板模安装墙顶边模和梁角模之前，在构件与碎接触面处涂脱模剂。墙顶边模和边角模与墙模板连接时，应从上部插入销子以防止浇筑期间销子脱落。安装完墙顶边模，即可在角部开始安装板模,必须保证接触边已涂脱模剂。在大多数情况下，板梁用于支撑板模。可预先按板模布置图组装板支撑梁。用132mm销子和350mm的梁模连接件将板梁组合件中的DP同相邻的两个板支撑梁连接起来。把支撑杆朝横梁方向安装在预先安装好的横梁组件上，当拆除支撑杆时这可保护其底部。用支撑杆提升横梁到适当位置。通过已在角部安装好的板模端部，用销子将梁和板模连接。保证安装之前板支撑
5、梁边框已涂脱模剂。每排第一块模板已与墙顶边模和支撑梁连接。第二块模板只需与第一块板模相连，（通常两套销子就已足够）。第二块模板不与横梁相连是为了放置同一排的第三块模板时有足够的调整范围，把第三块模板和第二块模板联接上后，把第二块模板固定在横梁上。用同样的方法放置这一排剩下的模板。可以同时安装许多排，铺设钢筋之前在顶板模面上完成涂油工作。顶板安装完成以后，应检查全部模板面的标高，如果需要调整则可在支撑杆底部加垫块调整水平度。梁板模板的安装楼板龙骨安装楼板模板的安装4、安装平模外围护板和细部构件在有连续垂直模板的地方，如电梯井、外墙面等，用平模外围护板将楼板围成封闭的一周并且作为上一层垂直模板的连
6、接组件。下一层浇注混凝土以后，上一次平模外围护板都是必须安装的,一个用以固定在前一层未拆的模板上，另一个固定在墙模的上部围成楼板的四周。浇筑碎后保留上部平模外围护板，作为下层墙模的起始点。平模外围护板与墙模板连接：安装平模外围板之前确保已清洁和涂油。在浇筑期间为了防止销子脱落，销子必须从墙模下边框向下插入到平模外围护板的上边框。平模外围护板上开26mmX16.5mm的长形孔，浇筑之前，将Ml6的低碳螺栓安装在紧靠槽底部位置，这些螺栓将锚固在凝固的碎里。浇筑后,如果需要可以调整螺栓来调节平模外围护板的水平度，这也可以控制模板的垂直度。平模外围护板的定位：用吊线来检查平模外围护板的定位：直的平模外
7、围护板可以保证下一层墙模的直线度。对齐平模外围护板方法：用带PVC套管的横拉杆固定坚直钢楞,且以后用于安装工作台。在两个平模外围护板的交接处，利用B.K.S.（固定在护板下冀缘的上部）以保证连接处平齐。阳台吊模的安装飘窗反梁吊模的安装水电预留洞口安装浇筑混凝土前需检查的项目1、所有模板应清洁且涂有合格脱模剂。2、确保墙模按放样线安装。3、检查全部开口处尺寸是否正确并无扭曲变形。4、检查全部水平模（顶模和梁底模）是水平的。5、保证板底和梁底支撑杆是垂直的，并且支撑杆没有垂直方向上的松动。6、检查墙模和柱模的背楞和斜支撑是否正确。7、检查对拉螺丝、销子、楔子保持原位且牢固。8、把剩余材料及其它物件
8、清理出浇筑区。9、确保悬挂工作平台支撑架可靠固定在混凝土结构上。四混凝土浇筑期间的维护工作混凝土浇筑期间至少要有两名操作工随时待命于正在浇筑的墙两边检查销子、楔子及对拉螺丝的连接情况。销子、楔子或对拉螺丝滑落会导致模板的移位和模板的损坏，受到这些影响的区域需要在拆除模板后修补。浇筑期间注意事项：1、由于振动引起销子/楔子脱落。2、由于振动引起横梁/平模支撑头相邻区域的下降滑移。3、保证特殊区域全部的支撑完好，特别是墙模、柱模、梁模及其支撑不能移位。4、窗口开口处等位置混凝土有无溢出。五模板的拆除1、根据本工程的进度要求，就按如下所示时间来拆除各部位模板：1）12小时后拆除梁侧模、墙模和柱模（非
9、承重）2） 36小时后拆除板底模（支撑不拆）3） 10天后拆除板底支撑（非承重）4） 36小时后拆除梁底模（支撑不拆）5） 14天后拆除梁底支撑（非承重）6） 25天后拆除悬挑2米的悬臂底支撑。2、拆除墙模板一般情况下12小时后可以拆除墙摸。拆除墙模之前保证以下部分已拆除：1）所有钉在混凝土板上的垫木；2）横撑；3）坚直钢楞;4）所有模板上的销子和楔子都已拆除。5）在外部和中空区域拆除销子和楔子时要特别注意安全问题。另外在拆模期间必须重视收集材料，将大量的销子和楔子回收。拆模时尽可能的着手抽取对拉螺丝的工作，如果拆除早，只需要很小力量和很少的时间。拆除对拉螺丝之后就可拆除模板了。所有部件拆下来
10、以后立即进行清洁工作，越早清洁越好。当模板与平模外围护板固定在一起时，首先将墙模从底部开始拆除。要拆除的一排上的第一块模板因为与其它相邻模板有连接所以较难拆除，如果浇筑之前进行了适当的清洁和涂脱模剂工作并且使用了拆模专用拉杆，则很容易拆除模板。剩余模板如在使用前已清洁和涂油，利用拆模专用拉杆将很容易拆除相邻模板。当把模板转移到另一个地方时，做好标识并合理堆放在适当的地方，防止上层墙模的安装时出现乱拼乱凑现象，并且可以提高安装的速度。拆除外墙时要特别注意工作平台支撑的安装。3、拆除梁、板模板拆除时间根据每个工程项目的具体情况来设定，一般情况下36个小时以后可以拆除楼板模板和梁模板。拆除工作从拆除
11、楼板模板及梁底模板开始，先拆除132mm销子和其所在的板梁上的梁模连接杆。紧跟着拆除楼板、梁与相邻顶板的销子和楔子。然后可以拆除楼板及梁模板。拆除工作开始之前应架设工作平台以保证安全。拆除钢木模板及全钢板梁时至少要两人协同工作。每一列的第一块模板被搁在墙顶边模支撑口上时，要先拆除邻近模板，然后从需要拆除的模板上拆除销子和楔子，利用拔模具把相邻模板分离开来。在没有板梁而模板是从一墙跨到另一墙的地方，要先拆除有支撑唇边的墙顶边模。只能拆除有拆除标志的部件的销子和楔子。楼板模板比墙模与混凝土接触时间更长，除非浇筑之前有适当的清洁和涂油工作，否则顶模更不容易脱开。拆除下来的模板应立即进行清洁工作。拆除
12、模板保留支撑杆4、拆除支撑杆根据工程项目的基本情况来设定支撑杆数量。当拆除每个支撑杆时，用一支手抓住支撑杆后用木锤沿支撑梁方向打击支撑杆下部。5、清洁、运输及叠放模板1）清除污物所有部件拆下来以后立即用刮刀和钢丝刷清除污物。钢丝刷只用于模板边框的清洁。耽误清洁时间越长，清洁越困难。通常最好是在拆除的地方立即进行清洁工作。2）传送模板a重量、尺寸很大的整体大模板通过就近楼梯转运。b通过中空的地方转运。C通过顶板上的预留孔洞，运输完模板后再浇混凝土封住。3）堆放清除完的模板运到下一个安装点以后，以正确的顺序叠放在合理的地方。分门别类合理地堆放模板，做出鲜明的标识，对下一层模板的安装有很大的帮助，避
13、免安装时发生混乱及引发不必要的麻烦。6、拆除平模外围护板只拆除与墙模板下部相连的平模外围护板，上部平模外围护不拆除而用于支撑下一层的墙模。墙模拆除以后，去除锚固螺栓，拆下下层平模外围护板，然后进行清洁和涂油工作，以备下次使用。锚固螺栓每次使用后都要用钢刷清洁。每一层平模外围护板都跨层使用。施工注意事项1、禁止面朝下放置模板；禁止平放模板除非开始叠放；禁止用模板作为斜坡、过桥板或踏脚板；禁止使用锤子和楔子拉模板;2、在整面模板拼装好之后再销紧销子；3、安装楔子时禁止大力锤击;4、禁止使用没有进行适当的清洁和涂油工作的构件;5、保证已安装的悬挂脚手架处在最佳状态且没有损坏；6、保证平台上全部甲板和踏脚板以及扶手安装完毕；7、楼板上所留的用于搬运模板的开口在不用时必须盖上，直至混凝土浇筑完毕；8、任何在平台上工作的工人必须系安全带并固定在预留钉子上;9、浇筑以后从楼板上拆除定位木条的时候，应确保没有钉子裸露在外；10、拆除外建筑物上的销子和楔子时尤其要小心。
