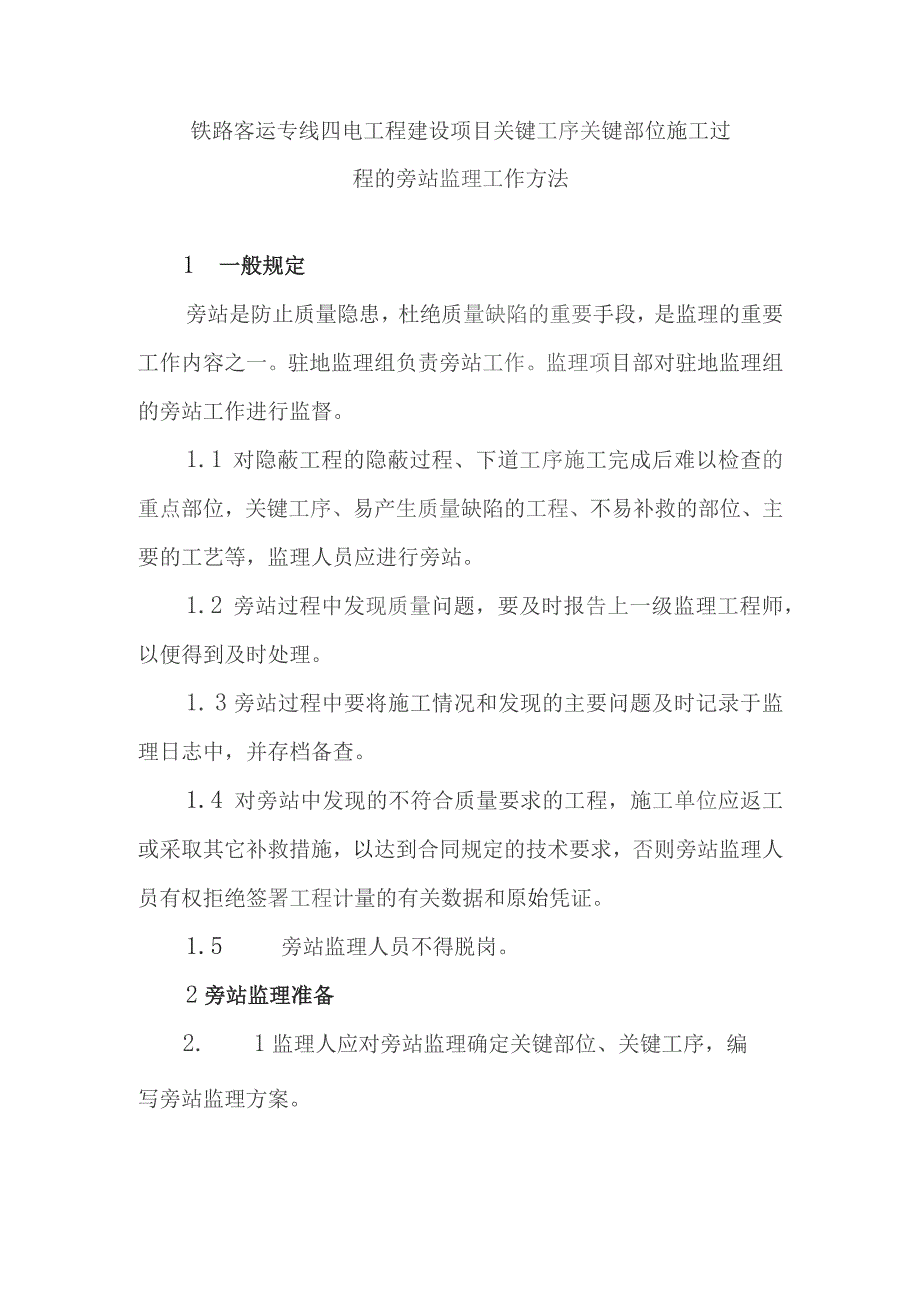

1、铁路客运专线四电工程建设项目关键工序关键部位施工过程的旁站监理工作方法1 一般规定旁站是防止质量隐患,杜绝质量缺陷的重要手段,是监理的重要工作内容之一。驻地监理组负责旁站工作。监理项目部对驻地监理组的旁站工作进行监督。1.1 对隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位,关键工序、易产生质量缺陷的工程、不易补救的部位、主要的工艺等,监理人员应进行旁站。1.2 旁站过程中发现质量问题,要及时报告上一级监理工程师,以便得到及时处理。1. 3旁站过程中要将施工情况和发现的主要问题及时记录于监理日志中,并存档备查。1.4 对旁站中发现的不符合质量要求的工程,施工单位应返工或采取其它补救措

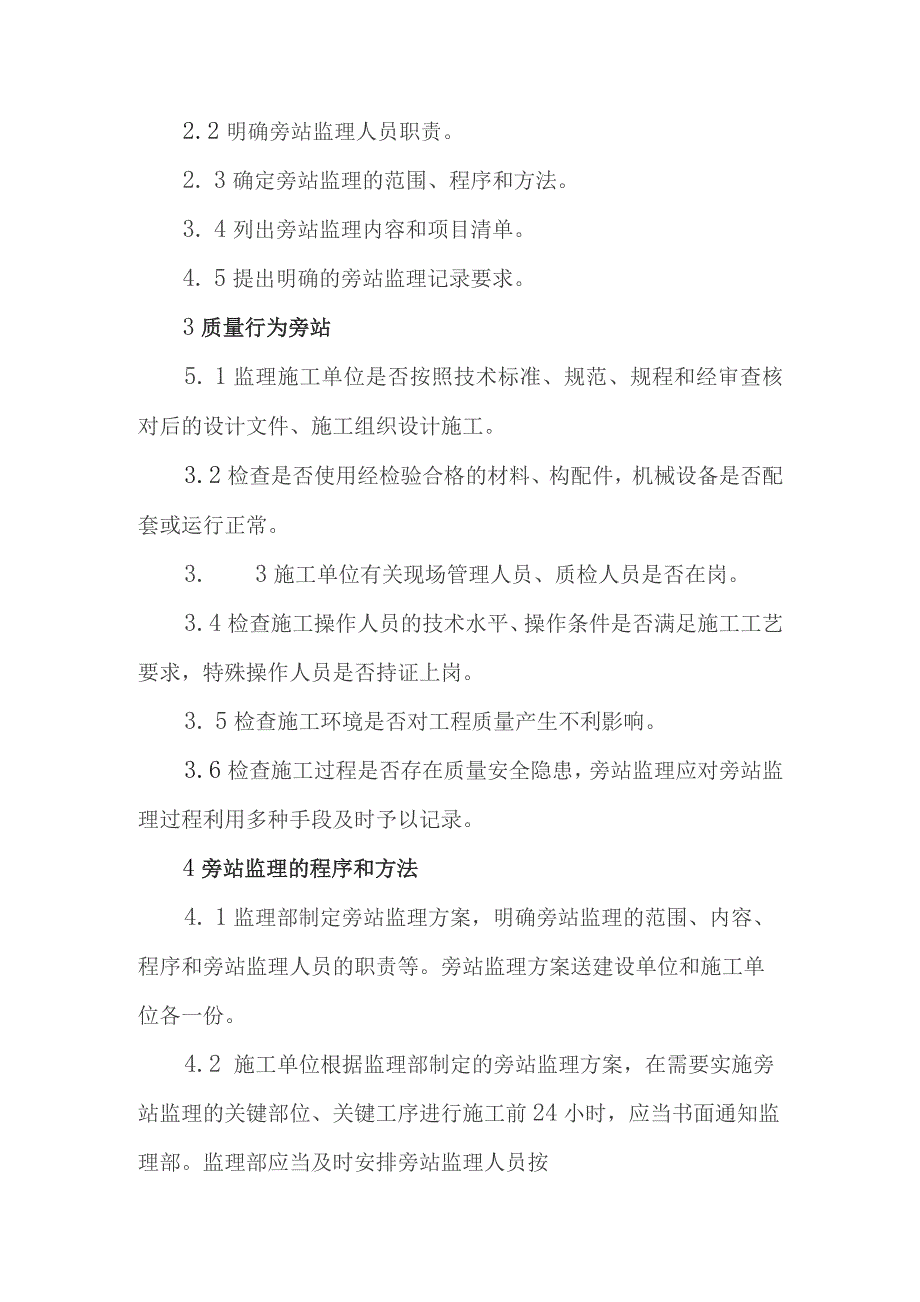

2、施,以达到合同规定的技术要求,否则旁站监理人员有权拒绝签署工程计量的有关数据和原始凭证。1.5 旁站监理人员不得脱岗。2旁站监理准备2. 1监理人应对旁站监理确定关键部位、关键工序,编写旁站监理方案。2.2明确旁站监理人员职责。2. 3确定旁站监理的范围、程序和方法。3. 4列出旁站监理内容和项目清单。4. 5提出明确的旁站监理记录要求。3质量行为旁站5. 1监理施工单位是否按照技术标准、规范、规程和经审查核对后的设计文件、施工组织设计施工。3.2检查是否使用经检验合格的材料、构配件,机械设备是否配套或运行正常。3. 3施工单位有关现场管理人员、质检人员是否在岗。3.4检查施工操作人员的技术水

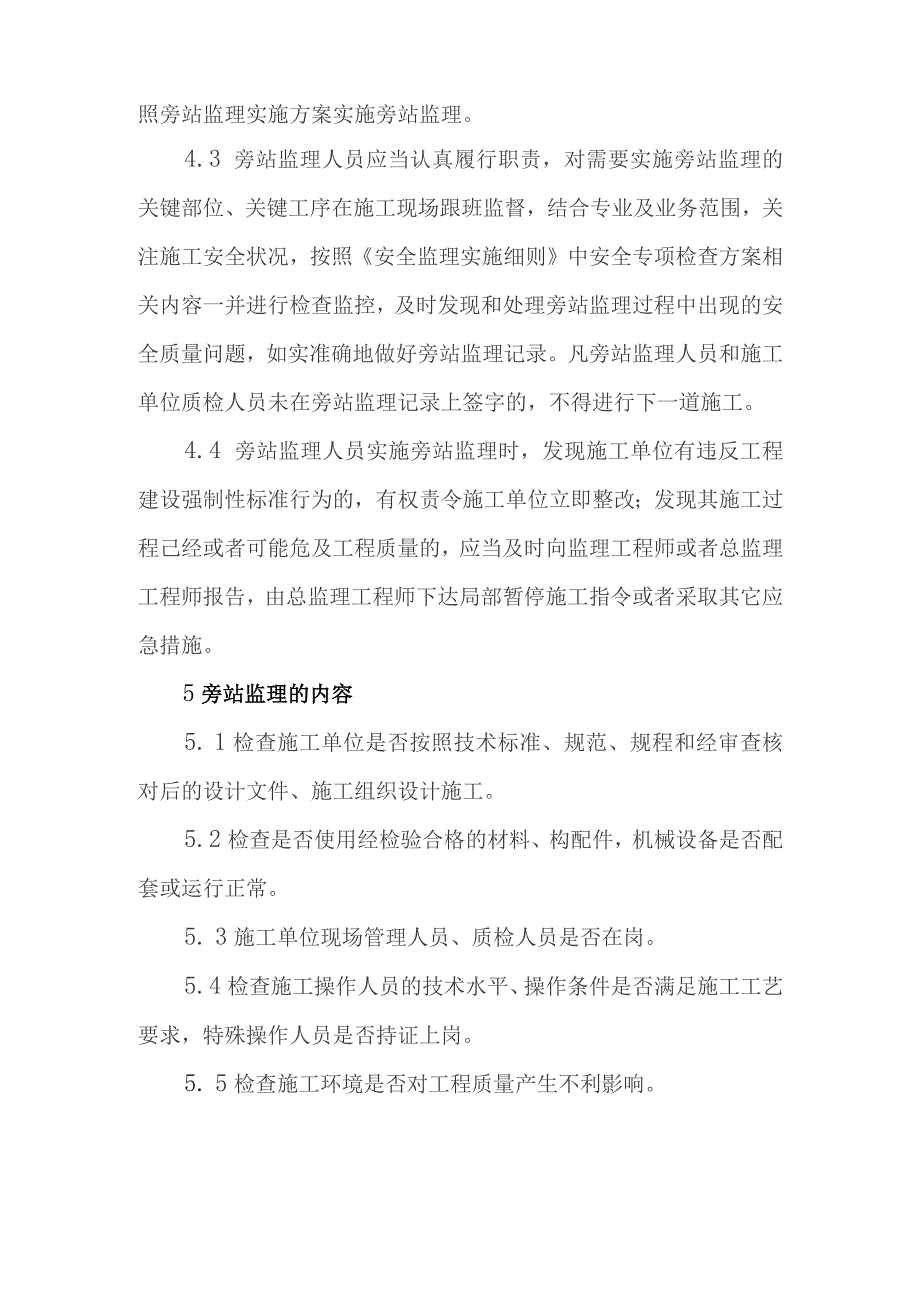

3、平、操作条件是否满足施工工艺要求,特殊操作人员是否持证上岗。3. 5检查施工环境是否对工程质量产生不利影响。3.6检查施工过程是否存在质量安全隐患,旁站监理应对旁站监理过程利用多种手段及时予以记录。4旁站监理的程序和方法4. 1监理部制定旁站监理方案,明确旁站监理的范围、内容、程序和旁站监理人员的职责等。旁站监理方案送建设单位和施工单位各一份。4.2 施工单位根据监理部制定的旁站监理方案,在需要实施旁站监理的关键部位、关键工序进行施工前24小时,应当书面通知监理部。监理部应当及时安排旁站监理人员按照旁站监理实施方案实施旁站监理。4.3 旁站监理人员应当认真履行职责,对需要实施旁站监理的关键部位

4、、关键工序在施工现场跟班监督,结合专业及业务范围,关注施工安全状况,按照安全监理实施细则中安全专项检查方案相关内容一并进行检查监控,及时发现和处理旁站监理过程中出现的安全质量问题,如实准确地做好旁站监理记录。凡旁站监理人员和施工单位质检人员未在旁站监理记录上签字的,不得进行下一道施工。4.4 旁站监理人员实施旁站监理时,发现施工单位有违反工程建设强制性标准行为的,有权责令施工单位立即整改;发现其施工过程己经或者可能危及工程质量的,应当及时向监理工程师或者总监理工程师报告,由总监理工程师下达局部暂停施工指令或者采取其它应急措施。5旁站监理的内容5. 1检查施工单位是否按照技术标准、规范、规程和经

5、审查核对后的设计文件、施工组织设计施工。5.2检查是否使用经检验合格的材料、构配件,机械设备是否配套或运行正常。5. 3施工单位现场管理人员、质检人员是否在岗。5.4检查施工操作人员的技术水平、操作条件是否满足施工工艺要求,特殊操作人员是否持证上岗。5. 5检查施工环境是否对工程质量产生不利影响。6. 6检查施工过程是否存在质量安全隐患。7. 7检查施工现场环保、水保措施的落实情况。6旁站监理的范围凡涉及工程结构安全的地基基础,主体结构工程的关键部位和工序均是旁站监理的范围,沪昆铁路监理II标对下列工程管理部位或工序实行旁站监理:8. 1.碎和钢筋碎工程:8.1.1 碎工程:重要结构、重要部位

6、碎灌筑。9. 1.2预应力碎工程:施加预应力过程。6.1.3特殊情况下的碎工程:水下碎灌注、高强碎配制。6.2通信工程:6.2. 1光缆接续、测试。6.2.2电缆的接续、测试。6. 2.3通讯设备的测试和开通。7. 3信号工程:8. 3.1电缆接续。9. 3.2联锁试验10. 4电力工程:11. 4.1变、配电所:变压器各项电气试验;图线、绝缘子、穿墙套管试验;试运行。6. 4.2架空电力线路:交接试验;送电试运行。7. 4.3也缆线路:交接试验;通电试运行。8. 4.4室内、外配线:验收试验(测量绝缘电阻、耐压试验);9. 4.5室内、外照明:验收试验;送电试运行。10. 4.6车间动力:耐

7、压试验;起吊、走行试验。6. 4.7接地装置:测量接地电阻。6.5电力牵引工程6. 5.1牵引变电所、开闭所、分区所、自耦变压器所、电力调度所:对超过有效试验期的设备的重新试验;牵引变电所电气设备交接试验。7. 5.2接触网:冷滑试验;动态参数试验;开通试验。8. 6房建工程地基与基础、钢结构、防水装卸装修、建筑设备安装。7旁站主要项目的质量控制要点序号工程项目工序或部位质量控制要点控制方法和手段1混凝土混凝土工程配合比设计、碎拌制、碎运输、碎灌注、养护、拆模及碎强度质量评定。审核配合比,旁站制作试块,审核试验报告。及钢筋混凝土预应力混凝土工程锚具质量性能、施加预应力、先张法、后张法、孔道压浆

8、。抽样送检、审查张拉设备检定证书、旁站、观察水下混凝土和喷射混凝土配合比、坍落度、骨料、喷射机具设备、喷硅厚度现场试验、旁站、审核试验报告、抽查2通信工程光缆接续、测试芯线按光纤色谱排列顺序,接续部位应进行热缩加强保护,电缆盒体安装牢固、密封良好观察、旁站、见证试验电缆的接续、测试芯线线位准确、连接可靠、直通电缆两侧的金属护层及屏蔽钢带有效连通、电缆盒体安装牢固、密封良好观察、旁站、见证试验通讯设备的测试和开通加强对施工单位测试工作的监督检查,保证测试数据真实可靠观察、旁站、见证试验4信号工电缆接续采用免维护电缆接续,应A、B端相接,相同芯组内相同颜色的芯线相接。观察、旁站、见证试验程联锁试验

9、主机与备机转换试验正常,驱动、采集信息正确,信号机、道岔、轨道电路、接口等相关模拟条件应与室内设备对应观察、旁站、见证试验5电力工程变、配电所变压器的安装位置、方向符合设计要求,接地正确、可靠,安全净距离符合规范要求。互感器的变比和极性方向符合设计要求,其备用二次绕组、外壳可靠接地,分级绝缘的电压互感器,其一次绕组的接地引出端子可靠接地。隔离开关的瓷件无破损或裂纹,瓷、铁粘合牢固,连接可靠。观察、旁站、见证试验6电力牵引工程接触网施工测量、基础施工、腕臂安装、承力索架设、整体吊弦测量制作、安装、接触线架线及悬挂调整及定位安装观察、旁站、见证试验7房屋工程地基与基础工程标高、降排水、支护、地基处

10、理、钢筋、侧墙、顶板断面尺寸、混凝土强度、配合比、塌落度、混凝土浇筑、地下管线预留孔道及预埋、地下室防水测量、试件、审查试验报告旁站、检查检查审核资料、量测、观察主体工程原材料检查、轴线、标高及垂直度、断面尺寸、钢筋焊接、混凝土强度、配合比、塌落度、混凝土浇筑,预埋件的型号、位置、数量、锚固测量、检查试件、审查试验报告、旁站装饰工程抹灰厚度、平整度、垂直度、地坪楼面厚度、平整度粘贴材料、瓷砖及石材平整度、有无空鼓砂浆配合比试验、旁站、测量、现场检查、查厂家资料并抽检屋面_L程材质检查、找平层、保温层、防水面层、水落管检查厂家资料,检查、观察、测量、旁站8旁站监理的记录要求8.1旁站监理人员应对

11、旁站监理过程利用多种手段及时予以记录。包括:旁站监理记录表、监理日志、现场施工记录、分项工程检验评定表等。8.2旁站监理记录表采用铁路建设工程监理规范(TB10402-2007)中规定的格式(附录A中TB2)。8.3旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的重要依据。对于需要旁站监理的关键部位、关键工序施工,凡没有旁站监理或者没有旁站监理记录的,监理工程师或者总监理工程师不得在相应文件上签字。8.4工程竣工验收后,旁站监理记录应当由监理部整理,进入项目监理竣工文件。9工程实体施工旁站监理四电旁站监理项目类另U工序名称基拌制过程、灌筑过程(水下混凝土、大体积混凝土及本混凝土、防

12、水混凝土)、钢筋安装、混凝土钢筋制作作试块制作、结构实体检测、预应力张拉、预安装业埋件等。专光缆接续、测试,电缆的接续、测试,通讯通信业设备的测试和开通。工程信号电缆接续,联锁试验。电力变、配电所:变压器各项电气试验;图线、绝缘子、穿墙套管试验;试运行。架空电力线路:交接试验;送电试运行。电缆线路:交接试验;通电试运行。室内、外配线:验收试验(测量绝缘电阻、耐压试验);室内、外照明:验收试验;送电试运行。车间动力:耐压试验;起吊、走行试验。接地装置:测量接地电阻。电力牵引牵引变电所、开闭所、分区所、自耦变压器所、电力调度所:对超过有效试验期的设备的重新试验;牵引变电所电气设备交接试验。接触网:冷滑试验;动态参数试验;开通试验。给排水管材验收、管道铺设、管道隐蔽回填、消防设施安装等。电力材料配件验收、设备器材安装调试等。房建和站场地基与基础、钢结构、防水装卸装修、建筑设备安装。备注:根据现场实际情况及委托人现场指挥部针对工程具体内容进一步细化增加的旁站监理项目。
