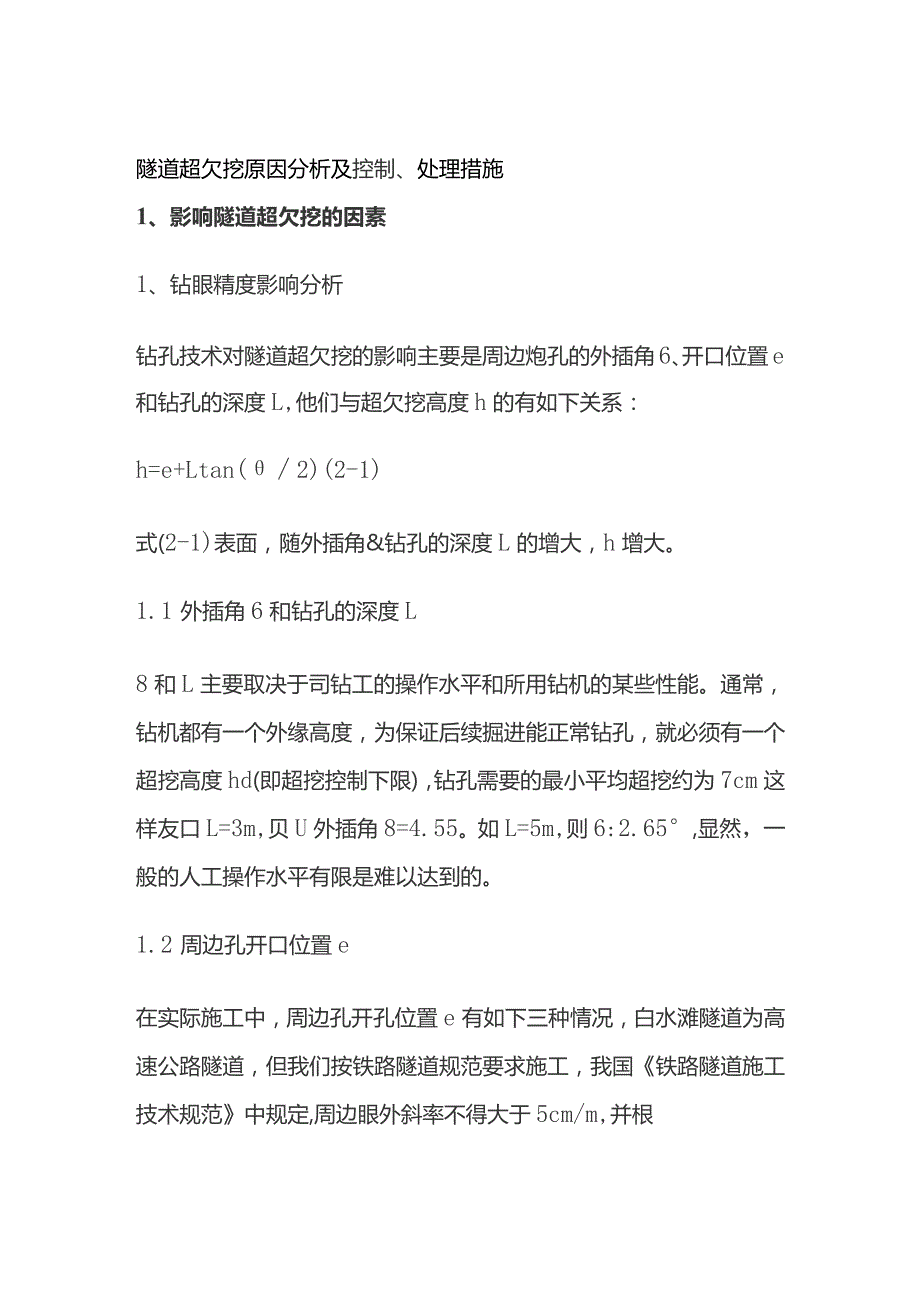

1、隧道超欠挖原因分析及控制、处理措施1、影响隧道超欠挖的因素1、钻眼精度影响分析钻孔技术对隧道超欠挖的影响主要是周边炮孔的外插角6、开口位置e和钻孔的深度L,他们与超欠挖高度h的有如下关系：h=e+Ltan(2)(2-1)式(2-1)表面，随外插角&钻孔的深度L的增大，h增大。1.1 外插角6和钻孔的深度L8和L主要取决于司钻工的操作水平和所用钻机的某些性能。通常，钻机都有一个外缘高度，为保证后续掘进能正常钻孔，就必须有一个超挖高度hd(即超挖控制下限)，钻孔需要的最小平均超挖约为7cm这样友口L=3m,贝U外插角8=4.55。如L=5m,则6:2.65,显然，一般的人工操作水平有限是难以达到的

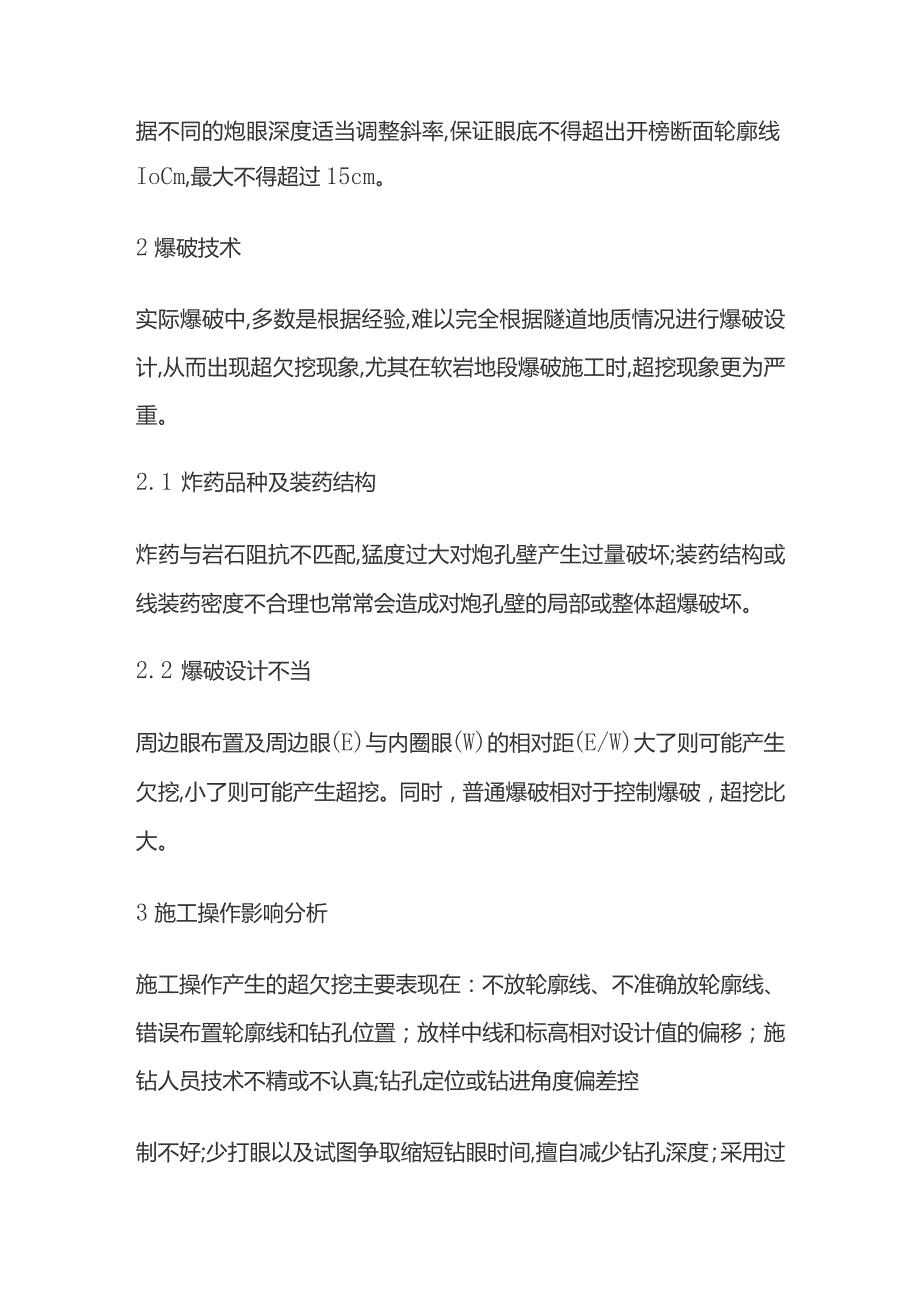

2、。1.2 周边孔开口位置e在实际施工中，周边孔开孔位置e有如下三种情况，白水滩隧道为高速公路隧道，但我们按铁路隧道规范要求施工，我国铁路隧道施工技术规范中规定,周边眼外斜率不得大于5cm/m,并根据不同的炮眼深度适当调整斜率,保证眼底不得超出开榜断面轮廓线IoCm,最大不得超过15cm。2爆破技术实际爆破中,多数是根据经验,难以完全根据隧道地质情况进行爆破设计,从而出现超欠挖现象,尤其在软岩地段爆破施工时,超挖现象更为严重。2.1 炸药品种及装药结构炸药与岩石阻抗不匹配,猛度过大对炮孔壁产生过量破坏;装药结构或线装药密度不合理也常常会造成对炮孔壁的局部或整体超爆破坏。2.2 爆破设计不当周边眼

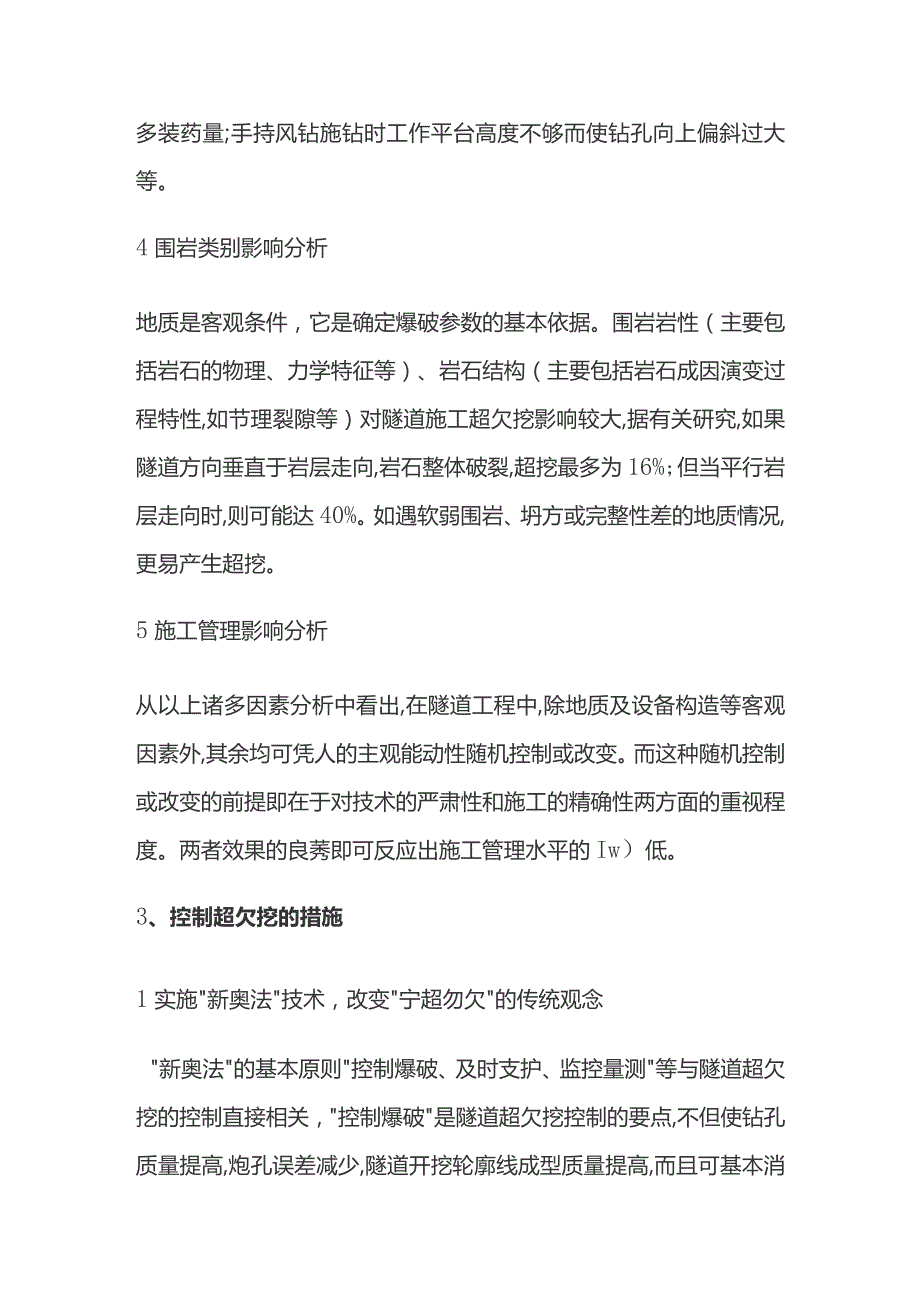

3、布置及周边眼(E)与内圈眼(W)的相对距(E/W)大了则可能产生欠挖,小了则可能产生超挖。同时，普通爆破相对于控制爆破，超挖比大。3施工操作影响分析施工操作产生的超欠挖主要表现在：不放轮廓线、不准确放轮廓线、错误布置轮廓线和钻孔位置；放样中线和标高相对设计值的偏移；施钻人员技术不精或不认真;钻孔定位或钻进角度偏差控制不好;少打眼以及试图争取缩短钻眼时间,擅自减少钻孔深度；采用过多装药量;手持风钻施钻时工作平台高度不够而使钻孔向上偏斜过大等。4围岩类别影响分析地质是客观条件，它是确定爆破参数的基本依据。围岩岩性（主要包括岩石的物理、力学特征等）、岩石结构（主要包括岩石成因演变过程特性,如节理裂隙
4、等）对隧道施工超欠挖影响较大,据有关研究,如果隧道方向垂直于岩层走向,岩石整体破裂,超挖最多为16%;但当平行岩层走向时,则可能达40%。如遇软弱围岩、坍方或完整性差的地质情况,更易产生超挖。5施工管理影响分析从以上诸多因素分析中看出,在隧道工程中,除地质及设备构造等客观因素外,其余均可凭人的主观能动性随机控制或改变。而这种随机控制或改变的前提即在于对技术的严肃性和施工的精确性两方面的重视程度。两者效果的良莠即可反应出施工管理水平的Iw）低。3、控制超欠挖的措施1实施新奥法技术，改变宁超勿欠的传统观念新奥法的基本原则控制爆破、及时支护、监控量测等与隧道超欠挖的控制直接相关，控制爆破是隧道超欠挖
5、控制的要点,不但使钻孔质量提高,炮孔误差减少,隧道开挖轮廓线成型质量提高,而且可基本消除爆破对围岩的挠动破坏影响。及时支护可以及早封闭围岩,避免隧道围岩应力的过度释放,从而避免隧道围岩节理性坍塌,形成过大的超挖量。同时,在现场施工中,应改变宁超勿欠的传统观念,树立少超少欠的观点,在规范容许的范围内,允许一定程度的欠挖,避免开挖轮廓线的无谓扩大,而使超榜得以减少。2优化每循环进尺，合理确定炮眼深度炮眼深度的确定主要受隧道地质条件、施工组织能力、单循环作业时间、装硝机械及能力、工期及进度要求等的制约。深孔钻爆,虽然能获得较好的施工进度,但由于受钻孔倾斜率的影响,降低了炮眼利用率,增大了炸药消耗量循
6、环时间会加长超挖值也会增大;减少炮眼深度就能减少外插角造成的超挖,如果炮眼深度由4m减少到2m,可以使平均超挖值减少50%o因此,无论是从超挖值还是从总体综合效应,在选择钻孔深度时要统筹考虑,优化每循环进尺,以获得最佳的施工进度和经济效益。3提高装药质量和爆破技术超挖造成浪费,欠挖处理极为困难。隧道施工中,要充分运用光面爆破、预裂爆破和等差毫秒技术,精心进行钻爆设计,合理选择钻爆参数提高装药质量。从实施光面爆破控制超欠榜出发,选择与岩石阻抗系数相匹配或相接近的炸药品种,周边眼可采用间隔装药方式,增加炮孔的线装药高度,改善爆渣块度,提高炮痕保存率。必要时可以采用红线爆破4提高测量技术，减少预留误
7、差，控制人为超挖测量是控制超挖的基础才是高测量精度才是高画线精度是控制隧道超欠挖的重要措施。施工中,要尽可能采用高精仪器和先进的测量手段,经常调试校核仪器,并将开挖轮廓线即设计轮廓线放样于掌子面上,以降低或取消预留和放样误差,减少人为超挖现象。放好，放准确线，是确保周边眼打好的基础，同时在初期支护完成后，及时的进行断面扫描，为下次的开挖，放线提供数据参考。5加强人员培训，提高钻子LM度提高钻孑L三度是防止超欠挖的最重要措施,为了使超欠挖值限制在最小范围内必须加强对司钻人员的培训,使他们熟练掌握钻孔技术,做到按操作细则、设计要求和布置的孔位施钻,确保达到规定的孔位、孔深、倾斜度等。采用台车钻孔要
8、实行定人、定钻、定眼,保证钻臂推进器水平,推力均匀适当。同时要严格工序间的检杳和监督,坚持按图验收,不合格的坚决重打,以提高总体劳动成效和管理水平。6强化管理人员的科学意识，建立严格的施工管理制度对一项工程综合评价的基本标准包括工程量与总工时之比最小、总劳材耗费指标最氐、质量优良、无安全事故四个方面。因此，施管人员必须树立科学的观点,强化施工管理,措施上加大对施工质量监督与质量检查力度,组织上严格认真彳亍动上齐抓共管。对测量、钻眼和爆破设计,要有措施,有操作细则、有制度、有检杳办法，把各项工作落到实处,只有这样,才能做到控制隧道超挖、降低施工成本。4、处理超欠挖的措施在这里以白水滩为例，,原设
9、计的m级围岩，因洞内渗水严重，围岩强度较高，但由于围岩尚有竖向节理，整体性差，隧道掘进时超欠挖现象尤为严重，施工时常有巨大石块掉落，为保证施工安全，在围岩尚未变更的情况下加设钢架，采取W级围岩支护初期支护。结合实际施工处理超欠挖的经验，论述如下。1超挖处理在该隧道段掘进中，超挖程度为0cm-80cm不等，根据超挖程度不同，采取对应处理措施。当隧道超挖超过IOcm以上，首先对其部位初喷素混凝土,然后根据其超挖程度确定是否要加设额外钢架或者钢筋网片。1.1 加设异形钢架对超挖部位超过30cm以上（单位钢架间距面积lm2以上曲，先按照IV级围岩初期支护加工钢架并架立，再对超挖部位加设异形钢架，附加钢
10、筋网片。采用砂浆锚杆（长度可取系统锚杆设计长度的1/2）将异形钢架锚固在超挖部位，同时其两端焊接到主钢架上，立即喷射纤维混凝土形成稳固的整体，防止处理部位无受力点。示意图如图1所示。图1加设异形钢支护示意图I-初喷混凝土；2-主钢架（格栅钢架）；3-中空锚杆；4-异形钢架（IlO工字钢）；5-附加锚杆；6-附加钢筋网片；7-钢筋网片1.2 加设钢架网片对于超挖深度为1030cm（单位钢架间距面积Im2以下）的，可对其挂网喷浆，同上，锚杆头做L形弯头，以便与钢架（或钢筋网片）连接，可靠受力。当隧道超挖小于IOCm的，可初喷后，按照未超榜处理，隧道整体支护后，喷射纤维混凝土。隧道超挖必须及时处理，
11、防止初期支护背后出现空洞，影响施工安全及质量。2欠挖处理隧道欠挖是由两种情况造成,一是光爆效果不好,二是沉降变形。针对光爆效果不好的，可进行补炮或者人工机械凿除处理2.1 补炮对于大面积、严重欠挖的部位（欠30cm以上），可对欠挖部位施作小炮眼,弱爆破处理,以免减少对其他合格成型部位的扰动；2.2 人工机械凿除对于小面积、轻微超挖的部位（欠30cm以下），可对欠挖部位根据围岩情况做处理，一般来说，当围岩较软（V级围岩）时,可采用挖掘机直接抠除，当围岩较硬（m、IV级围岩）时，可采取人工钻孔以形成支离破碎情况，机械辅助排除。当初期支护形成后，在监控量测过程中，发现由于沉降等引起的变形，影响二次衬砌施工标准时，应对其处理。2.3 人工凿除对于发现局部变形轻微（5cm）时，可根据情况人工凿除初支混凝土，但不能拆除原有初支钢架或者钢筋网片。2.4 返工发现大面积严重变形欠挖（N5cm）时，可对欠挖部位返工，以确保二次衬砌混凝土厚度，防止衬砌断面侵限。
