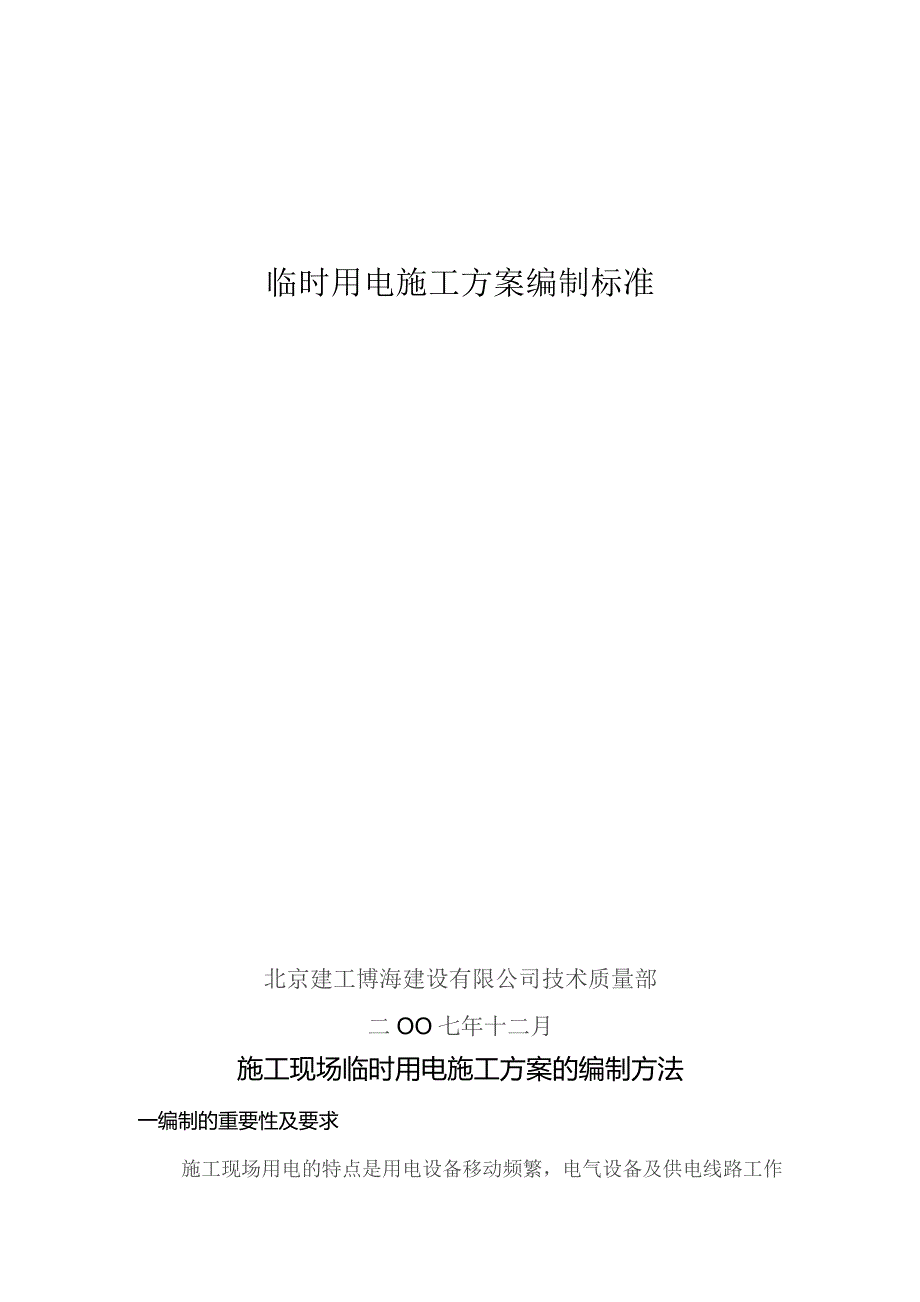

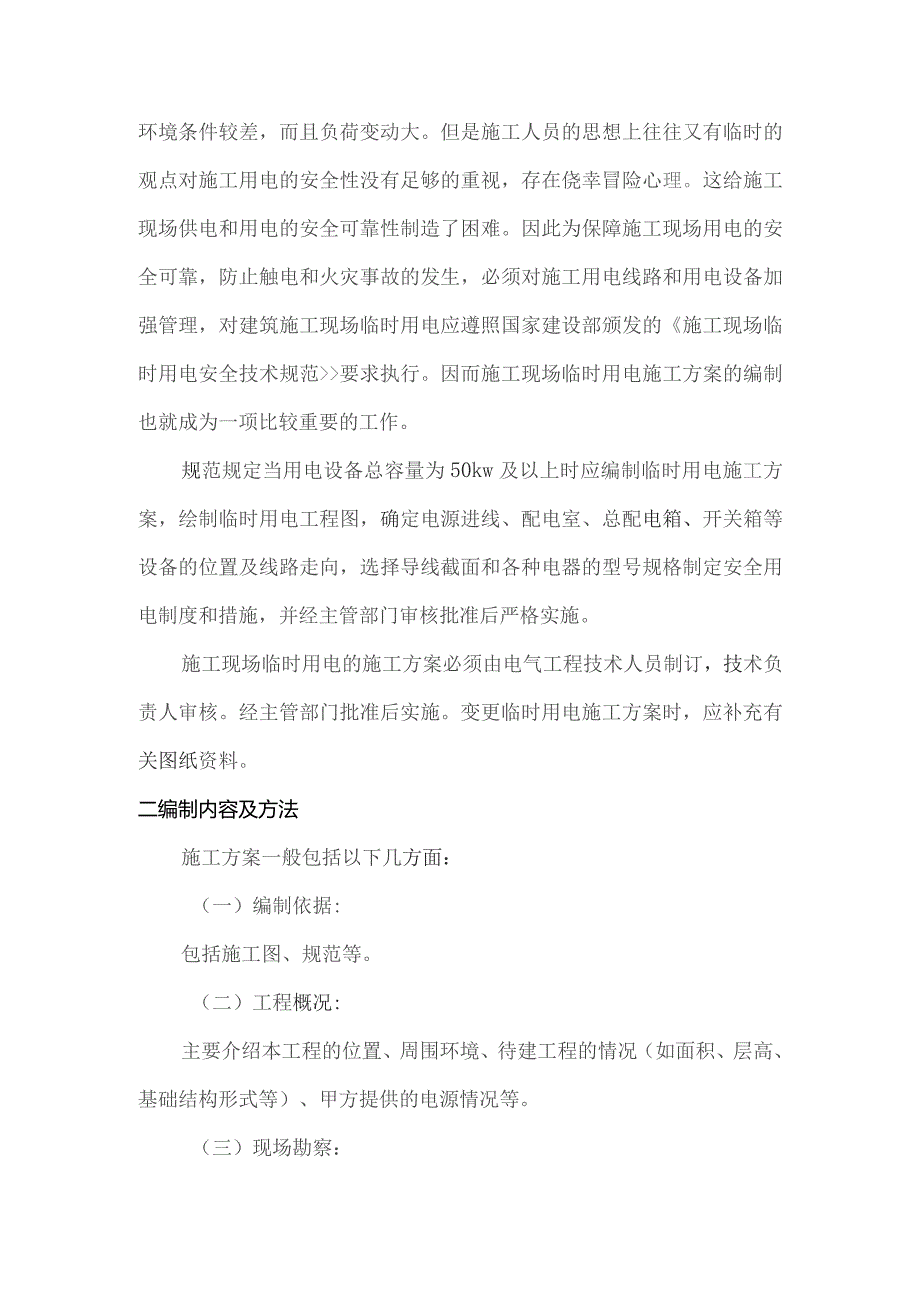

1、临时用电施工方案编制标准北京建工博海建设有限公司技术质量部二OO七年十二月施工现场临时用电施工方案的编制方法一编制的重要性及要求施工现场用电的特点是用电设备移动频繁，电气设备及供电线路工作环境条件较差，而且负荷变动大。但是施工人员的思想上往往又有临时的观点对施工用电的安全性没有足够的重视，存在侥幸冒险心理。这给施工现场供电和用电的安全可靠性制造了困难。因此为保障施工现场用电的安全可靠，防止触电和火灾事故的发生，必须对施工用电线路和用电设备加强管理，对建筑施工现场临时用电应遵照国家建设部颁发的施工现场临时用电安全技术规范要求执行。因而施工现场临时用电施工方案的编制也就成为一项比较重要的工作。规范
2、规定当用电设备总容量为50kw及以上时应编制临时用电施工方案，绘制临时用电工程图，确定电源进线、配电室、总配电箱、开关箱等设备的位置及线路走向，选择导线截面和各种电器的型号规格制定安全用电制度和措施，并经主管部门审核批准后严格实施。施工现场临时用电的施工方案必须由电气工程技术人员制订，技术负责人审核。经主管部门批准后实施。变更临时用电施工方案时，应补充有关图纸资料。二编制内容及方法施工方案一般包括以下几方面：（一）编制依据:包括施工图、规范等。（二）工程概况:主要介绍本工程的位置、周围环境、待建工程的情况（如面积、层高、基础结构形式等）、甲方提供的电源情况等。（三）现场勘察：进行现场勘察：必须

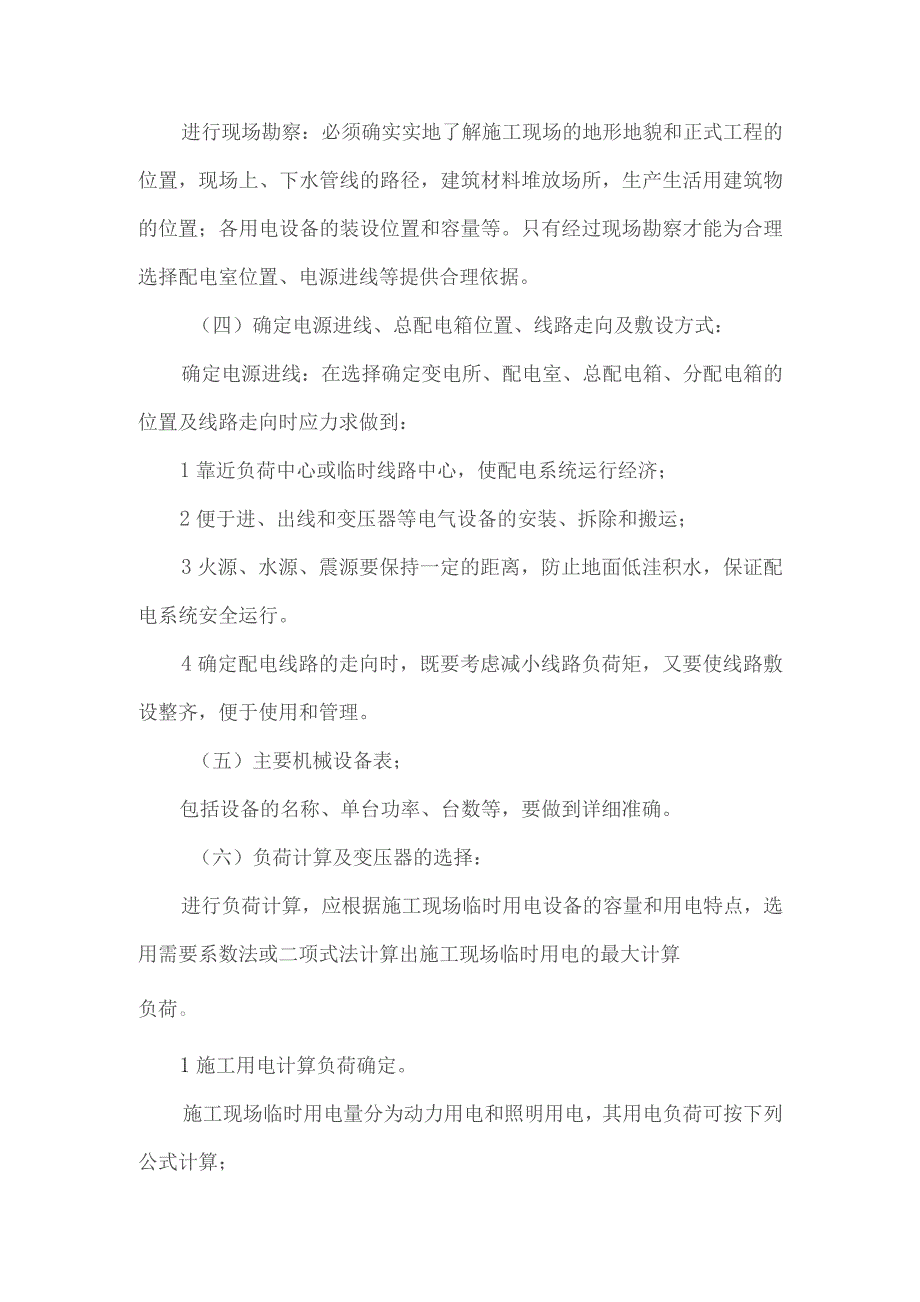

3、确实实地了解施工现场的地形地貌和正式工程的位置，现场上、下水管线的路径，建筑材料堆放场所，生产生活用建筑物的位置；各用电设备的装设位置和容量等。只有经过现场勘察才能为合理选择配电室位置、电源进线等提供合理依据。（四）确定电源进线、总配电箱位置、线路走向及敷设方式：确定电源进线：在选择确定变电所、配电室、总配电箱、分配电箱的位置及线路走向时应力求做到：1靠近负荷中心或临时线路中心，使配电系统运行经济；2便于进、出线和变压器等电气设备的安装、拆除和搬运；3火源、水源、震源要保持一定的距离，防止地面低洼积水，保证配电系统安全运行。4确定配电线路的走向时，既要考虑减小线路负荷矩，又要使线路敷设整齐，便
4、于使用和管理。（五）主要机械设备表；包括设备的名称、单台功率、台数等，要做到详细准确。（六）负荷计算及变压器的选择：进行负荷计算，应根据施工现场临时用电设备的容量和用电特点，选用需要系数法或二项式法计算出施工现场临时用电的最大计算负荷。1施工用电计算负荷确定。施工现场临时用电量分为动力用电和照明用电，其用电负荷可按下列公式计算；P计=1.1*（KfPa+K2Pl+K.PJ式中P计-计算负荷（KW）:1.1一一用电不均匀系数；Pa全部施工用电动力设备额定容量之和；Pb室内照明设备额定容量之和；PC室外照明设备容量；K1一一全部施用电动力设备需要系数，设备总数在10台以内时K尸0.75设备总数在1
5、030台时，KfO.7设备总数在30台以上时K1=O.6；K2室内照明设备系数，取0.&K3一一室外照明设备系数，取1.0。一般建筑工地为单班制作业，少数工地按两班制作业。施工现场的照明用电负荷所占的比重较动力负荷要小得多，所以可简化计算负荷计算，可以不考虑照明用电量，只要在动力用电量上在加上10%作为照明用电负荷。为此上式可改写为：P1.24%EP施工临时用电计算负荷可按该式计算。2临时用电变压器选择临时用电计算负荷求出后，变压器容量S可按下列公式计算:1.05P计S变=一C0S式中S变一一计算出的变压器所需容量(KVA)；P计一施工现场临时用电计算负荷(KW)；COS用电设备功率因数，一般
6、建筑工地可取0.750将COS中=0.75代入上式，可得：S变=14Pit通过上式可简单地计算出，临时用电变压器容量S变。根据计算出的S变和变压器原、副边额定电压，从变压器的产品目录中，选择出适当型号规格的配电变压器。所选的配电变压器原边高压绕组的额定电压一定要与当地的供电电压一致；副边低压绕组的额定电压应与用电设备的额定电压一致。3施工现场临时配电变压器安装临时配电变压器应安装在地势较高、不受震动、腐蚀性气体影响小、高压进线方便、易于安装、运行安全的场所，而且应尽可能靠近施工负荷中心。临时配电变压器安装要求及方法应与变配电所电力变压器安装相同，一定要按设计和规范规程要求安装，不能马虎。当现场
7、用变压器电源由甲方提供时，应验证变压器容量是否满足施工需要。（七）电流计算及导线型号截面的选择：配电线路导线截面选择原则是：先根据允许电流选择，然后进行电压降和机械强度校核。1按导线的允许电流选择：导线必需能承受负载电流长期通过引起的温升。为了使用方便，制造厂根据导线允许温升制定了各类导线在不同敷设条件下的长期允许电流表。参见有关资料。导线截面选择时，其长期允许电流要大于或等于线路中最大工作电流。在三相四线制低压线路上的电流可按下式计算：Pit级=3*Ut*COS式中I规一一线路工作电流（八）；Ptt线路中的计算负荷（KW）；U线线路工作电压（KV）,例如U=380V=0.38KV；COS-用
8、电设备功率因数，一般建筑工地可取0.75。将上式各数值代入上式可得P计线=3*0.38*0.75求出线路电流I线后，可根据导线持续（长期）允许电流，选择出合适的导线截面。2按允许电压降效验导线截面当供电线路很长时，线路上的电压降就比较大，如果供电线路允许电压降为额定电压的AU%,需要系数为K.,按导线材料等因素推导出工式如下：(PL) KXC*式中PL负荷力矩的总和；C一一计算系数，在三相四线制供电线路上，铜线的计算系数CtM=77,铝线的计算系数CRI=46。3；在单相220V供电时，铜线的计算系数CiH=I2。8,铝线的计算系数CKI=7。75o一般电网规定允许电压降为额定电压的土5%o按
9、以上方法确定各路干线截面，这里需要注意的是导线截面规格不应过多；且截面不应过大。如计算出的导线截面过大，可采取两路或三路等多路供电法。所用导线的规格、型号、敷设方法、走向应根据施工现场的具体情况决定和项目部现有资源决定。（八）防雷接地措施：现场临时用电总箱内、线路中间、末端等应设重复接地，塔吊应单设防雷接地，并画出示意图。（九）临时用电安全措施和临时用电防火措施：制定安全用电技术措施和电气防火措施：凡是易发生触电危险的部位，例如地下工程的用电设备、各类水泵、手持式电动工具和易导电的潮湿场所的用电设备等均应制订具体的电气安全措施。对于电气设备周围易引发火灾的场所，例如易燃、易爆物及火源等应制订具
10、体的电气防火措施。（十）强电进楼措施:包括对电缆、配电箱的要求及作法。（十一）雨季安全用电措施：（十二）电气设计施工图；包括绘制电气平面图、立面图和接线系统图：电气平面图和接线系统图是临时用电工程施工时的依据。如在现场配电室内装设成列的配电屏时，还应绘制立面图。1绘制临时供电平面图根据对现场供用电设备的布置，导线的选择等条件，就可以绘制临时供电平面图。在总平面图中要标出变压器的位置、型号、各干线走向，并用国标符号标示出各条干线的编号、导线型号、导线根数及截面，各配电箱位置和主要设备的位置。各干线文字符号形式是a-b（c*d）oa代表干线编号；b代表导线型号；C代表导线根数；d代表导线截面积。2系统图的绘制：系统图是表达设备与电源之间的关系的。方案中应包括一张总系统图和A级箱、B级箱的系统图。在系统图中应标明设备容量，开关控制程序，开关设备型号，配电方式等。如施工现场采用安全电压时应在系统图中标示出变压器（低压）位置和型号。一个比较完备的临时用电施工方案基本包含以上几方面的内容，在具体编写过程中可根据实际情况决定。以上问题仅供参考，如与国家有关规定、规范发生矛盾时，请以国家规定、规范为准。因时间仓促，且编制人员水平有限，如有不妥之处请同志们批评指正。公司技质部二OO三年七月
