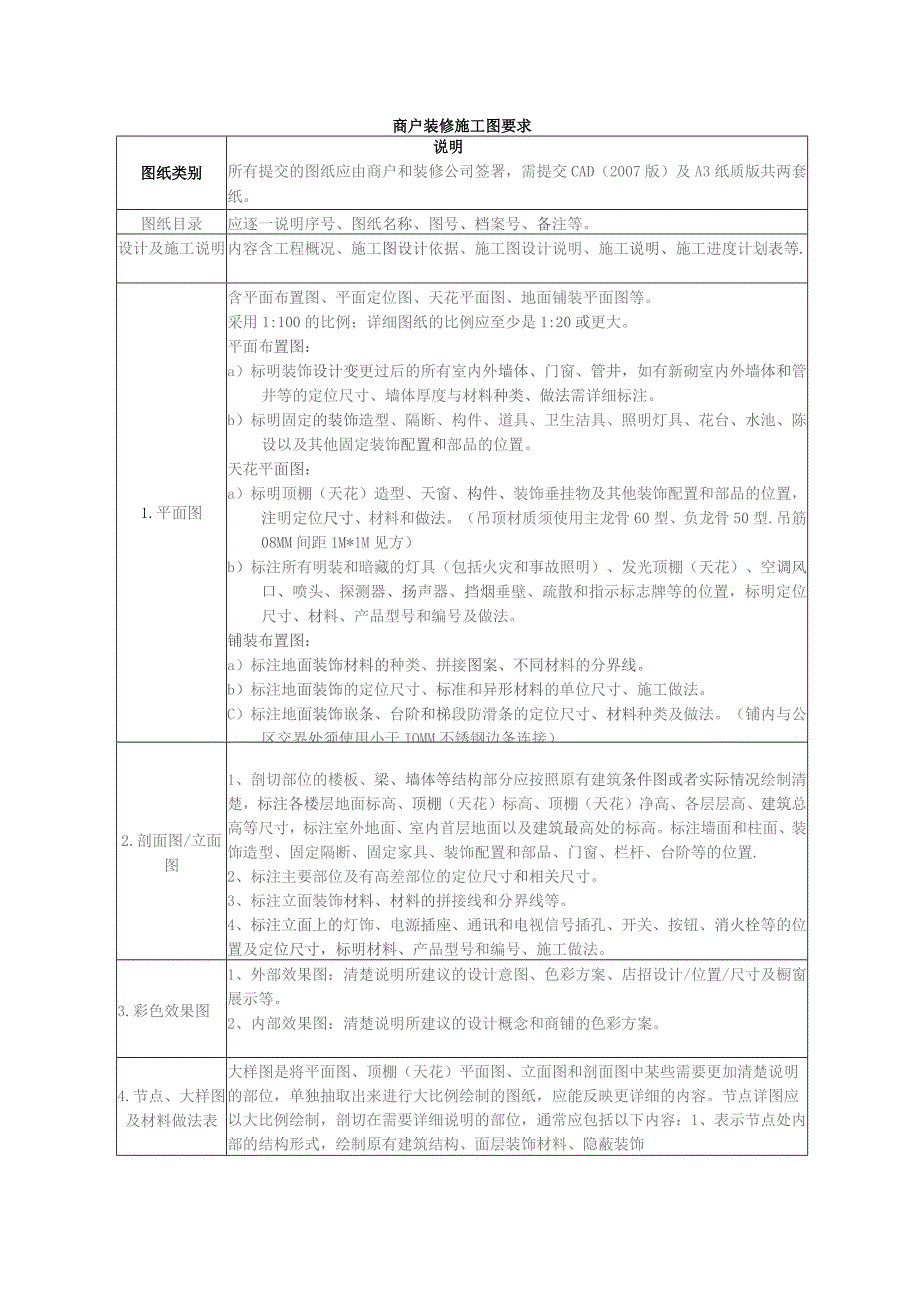

1、商户装修施工图要求图纸类别说明所有提交的图纸应由商户和装修公司签署，需提交CAD（2007版）及A3纸质版共两套纸。图纸目录应逐一说明序号、图纸名称、图号、档案号、备注等。设计及施工说明内容含工程概况、施工图设计依据、施工图设计说明、施工说明、施工进度计划表等.1.平面图含平面布置图、平面定位图、天花平面图、地面铺装平面图等。采用1:100的比例；详细图纸的比例应至少是1:20或更大。平面布置图：a）标明装饰设计变更过后的所有室内外墙体、门窗、管井，如有新砌室内外墙体和管井等的定位尺寸、墙体厚度与材料种类、做法需详细标注。b）标明固定的装饰造型、隔断、构件、道具、卫生洁具、照明灯具、花台、水池
2、、陈设以及其他固定装饰配置和部品的位置。天花平面图：a）标明顶棚（天花）造型、天窗、构件、装饰垂挂物及其他装饰配置和部品的位置，注明定位尺寸、材料和做法。（吊顶材质须使用主龙骨60型、负龙骨50型.吊筋08MM间距1M*1M见方）b）标注所有明装和暗藏的灯具（包括火灾和事故照明）、发光顶棚（天花）、空调风口、喷头、探测器、扬声器、挡烟垂壁、疏散和指示标志牌等的位置，标明定位尺寸、材料、产品型号和编号及做法。铺装布置图：a）标注地面装饰材料的种类、拼接图案、不同材料的分界线。b）标注地面装饰的定位尺寸、标准和异形材料的单位尺寸、施工做法。C）标注地面装饰嵌条、台阶和梯段防滑条的定位尺寸、材料种类
3、及做法。（铺内与公区交界处须使用小于IOMM不锈钢边条连接）2.剖面图/立面图1、剖切部位的楼板、梁、墙体等结构部分应按照原有建筑条件图或者实际情况绘制清楚，标注各楼层地面标高、顶棚（天花）标高、顶棚（天花）净高、各层层高、建筑总高等尺寸，标注室外地面、室内首层地面以及建筑最高处的标高。标注墙面和柱面、装饰造型、固定隔断、固定家具、装饰配置和部品、门窗、栏杆、台阶等的位置.2、标注主要部位及有高差部位的定位尺寸和相关尺寸。3、标注立面装饰材料、材料的拼接线和分界线等。4、标注立面上的灯饰、电源插座、通讯和电视信号插孔、开关、按钮、消火栓等的位置及定位尺寸，标明材料、产品型号和编号、施工做法。3

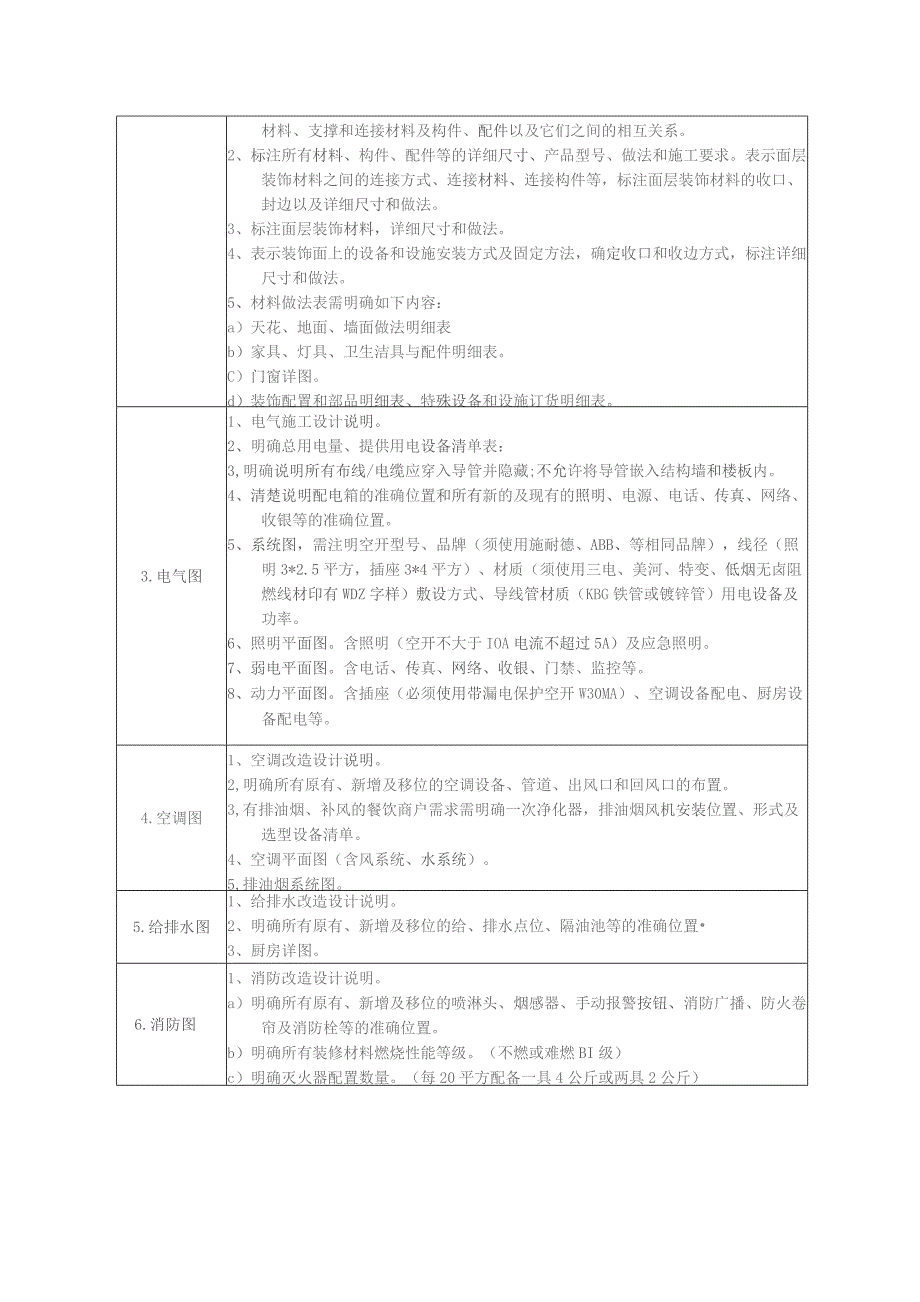

4、.彩色效果图1、外部效果图：清楚说明所建议的设计意图、色彩方案、店招设计/位置/尺寸及橱窗展示等。2、内部效果图：清楚说明所建议的设计概念和商铺的色彩方案。4.节点、大样图及材料做法表大样图是将平面图、顶棚（天花）平面图、立面图和剖面图中某些需要更加清楚说明的部位，单独抽取出来进行大比例绘制的图纸，应能反映更详细的内容。节点详图应以大比例绘制，剖切在需要详细说明的部位，通常应包括以下内容：1、表示节点处内部的结构形式，绘制原有建筑结构、面层装饰材料、隐蔽装饰材料、支撑和连接材料及构件、配件以及它们之间的相互关系。2、标注所有材料、构件、配件等的详细尺寸、产品型号、做法和施工要求。表示面层装饰材
5、料之间的连接方式、连接材料、连接构件等，标注面层装饰材料的收口、封边以及详细尺寸和做法。3、标注面层装饰材料，详细尺寸和做法。4、表示装饰面上的设备和设施安装方式及固定方法，确定收口和收边方式，标注详细尺寸和做法。5、材料做法表需明确如下内容：a）天花、地面、墙面做法明细表b）家具、灯具、卫生洁具与配件明细表。C）门窗详图。d）装饰配置和部品明细表、特殊设备和设施订货明细表。3.电气图1、电气施工设计说明。2、明确总用电量、提供用电设备清单表：3,明确说明所有布线/电缆应穿入导管并隐藏;不允许将导管嵌入结构墙和楼板内。4、清楚说明配电箱的准确位置和所有新的及现有的照明、电源、电话、传真、网络、
6、收银等的准确位置。5、系统图，需注明空开型号、品牌（须使用施耐德、ABB、等相同品牌），线径（照明3*2.5平方，插座3*4平方）、材质（须使用三电、美河、特变、低烟无卤阻燃线材印有WDZ字样）敷设方式、导线管材质（KBG铁管或镀锌管）用电设备及功率。6、照明平面图。含照明（空开不大于IOA电流不超过5A）及应急照明。7、弱电平面图。含电话、传真、网络、收银、门禁、监控等。8、动力平面图。含插座（必须使用带漏电保护空开W30MA）、空调设备配电、厨房设备配电等。4.空调图1、空调改造设计说明。2,明确所有原有、新增及移位的空调设备、管道、出风口和回风口的布置。3,有排油烟、补风的餐饮商户需求需明确一次净化器，排油烟风机安装位置、形式及选型设备清单。4、空调平面图（含风系统、水系统）。5,排油烟系统图。5.给排水图1、给排水改造设计说明。2、明确所有原有、新增及移位的给、排水点位、隔油池等的准确位置3、厨房详图。6.消防图1、消防改造设计说明。a）明确所有原有、新增及移位的喷淋头、烟感器、手动报警按钮、消防广播、防火卷帘及消防栓等的准确位置。b）明确所有装修材料燃烧性能等级。（不燃或难燃BI级）c）明确灭火器配置数量。（每20平方配备一具4公斤或两具2公斤）
