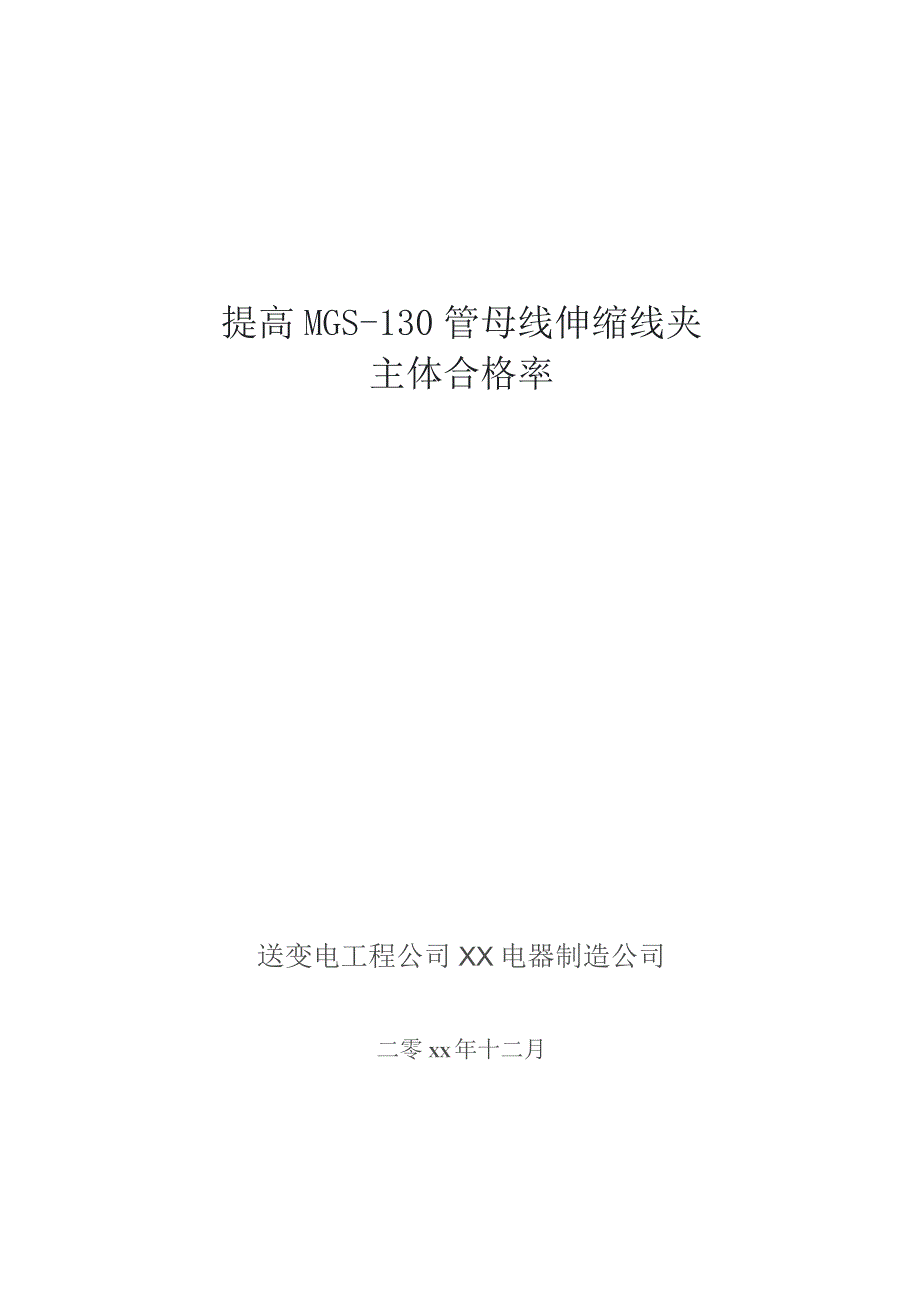

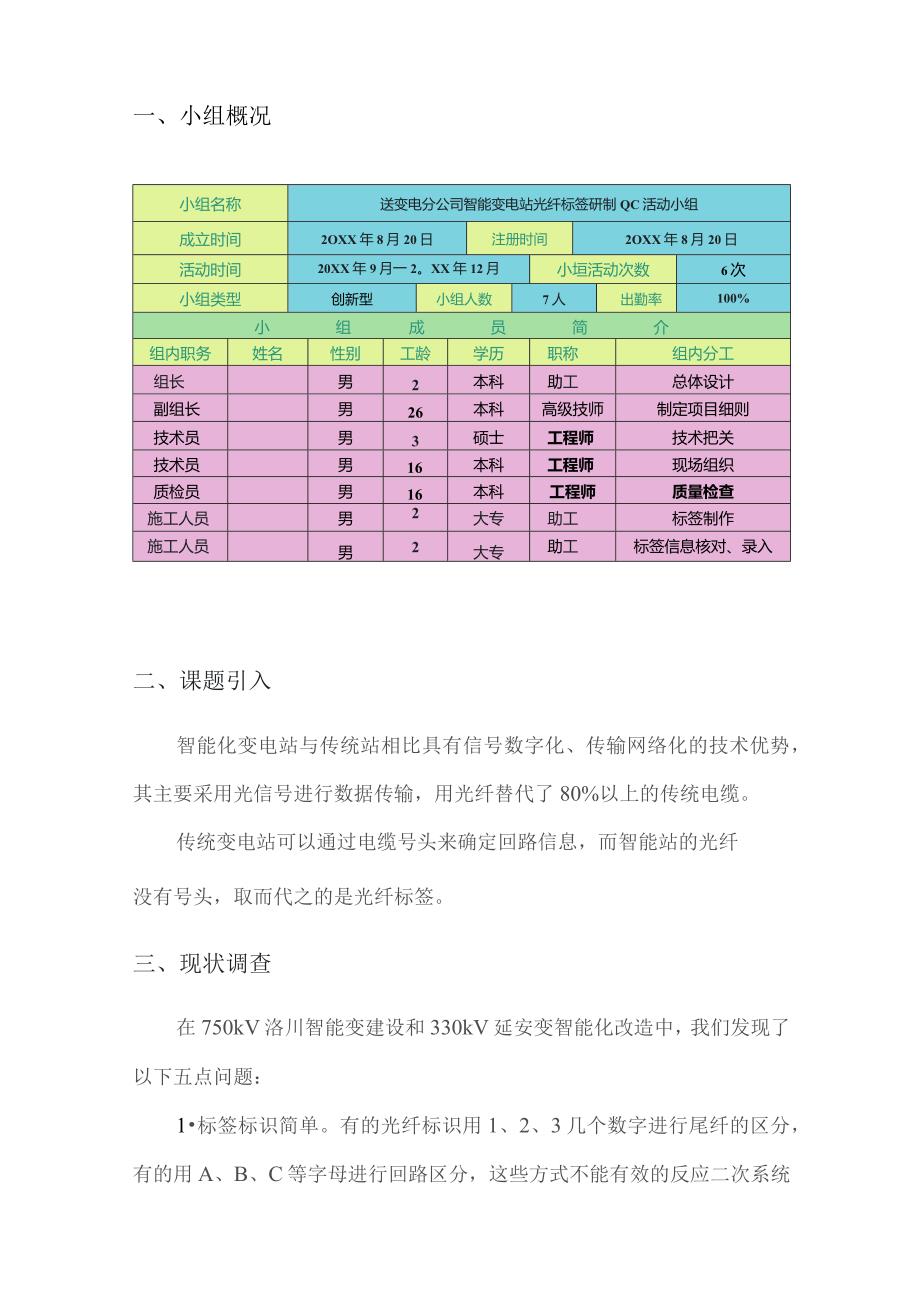

1、提高MGS-130管母线伸缩线夹主体合格率送变电工程公司XX电器制造公司二零XX年十二月一、小组概况小组名称送变电分公司智能变电站光纤标签研制QC活动小组成立时间2OXX年8月20日注册时间2OXX年8月20日活动时间20XX年9月一2。XX年12月小垣活动次数6次小组类型创新型小组人数7人出勤率100%小组成员简介组内职务姓名性别工龄学历职称组内分工组长男2本科助工总体设计副组长男26本科高级技师制定项目细则技术员男3硕士工程师技术把关技术员男16本科工程师现场组织质检员男16本科工程师质量检查施工人员男2大专助工标签制作施工人员男2大专助工标签信息核对、录入二、课题引入智能化变电站与传统站

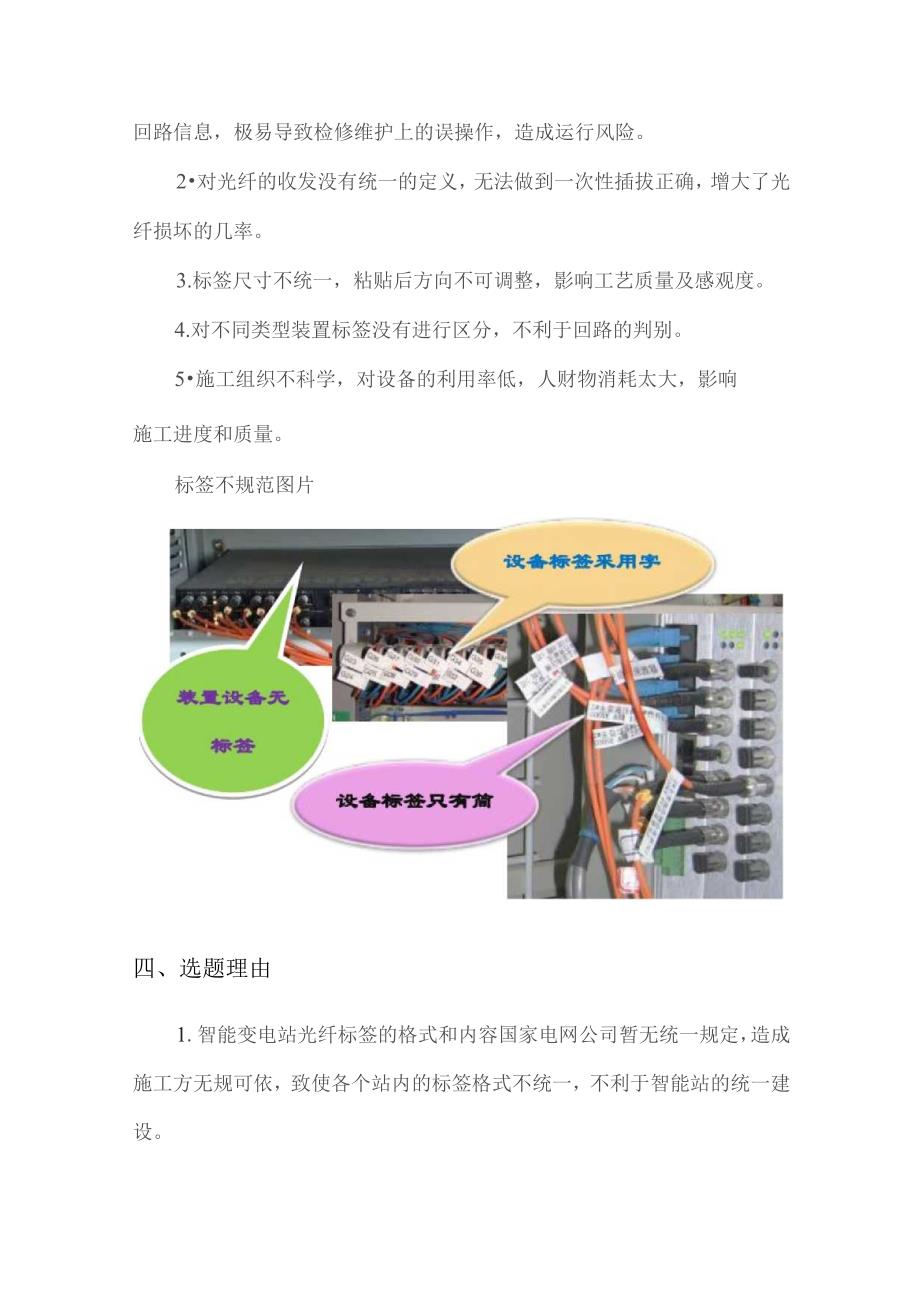

2、相比具有信号数字化、传输网络化的技术优势，其主要采用光信号进行数据传输，用光纤替代了80%以上的传统电缆。传统变电站可以通过电缆号头来确定回路信息，而智能站的光纤没有号头，取而代之的是光纤标签。三、现状调查在750kV洛川智能变建设和330kV延安变智能化改造中，我们发现了以下五点问题：1标签标识简单。有的光纤标识用1、2、3几个数字进行尾纤的区分，有的用A、B、C等字母进行回路区分，这些方式不能有效的反应二次系统回路信息，极易导致检修维护上的误操作，造成运行风险。2对光纤的收发没有统一的定义，无法做到一次性插拔正确，增大了光纤损坏的几率。3.标签尺寸不统一，粘贴后方向不可调整，影响工艺质量及
3、感观度。4.对不同类型装置标签没有进行区分，不利于回路的判别。5施工组织不科学，对设备的利用率低，人财物消耗太大，影响施工进度和质量。标签不规范图片四、选题理由1.智能变电站光纤标签的格式和内容国家电网公司暂无统一规定，造成施工方无规可依，致使各个站内的标签格式不统一，不利于智能站的统一建设。2.设计提供的光纤信息不能直接加以应用，按照图纸中定义的光口收发来进行施工，需要频繁插拔光纤。3.格式无规范、标识不清晰的标签不仅增大了后期运行维护的风险，同时也大大降低了光纤施工的工艺质量及施工效率。五、目标确定1.制定智能变电站光纤标签规范，规定光纤标签的格式与内容,使光纤标签能够充分体现二次回路信息
4、，便于运维人员检修维护。2.形成标准化光纤施工工艺，优化工作流程，发挥自动化办公优势，施工效率比原先提高40%。六、原因分析Sta七、要因确认1.国网无统一规范造成施工人员无规可依，只能凭借制作标签的人员自行规定标签的格式和内容，对个人素质要求很高，依赖性强。要因2.施工人员经验不足经过洛川750kV智能变电站、延安33OkV智能化改造和IlOkV柳湾智能变电站的建设，培养出了一支经验丰富的施工队伍。非要因3.图纸与设备不符设计图纸提供的信息不便于施工，与现场设备不符，与设计沟通后进行适当更正。非要因4.收发端口无系统化定义设计图纸中只简单地对各装置的背板光口做了收发说明，按图施工后，光纤无法
5、联通，需要反复插拔光纤，既增大了光纤的损坏的风险，同时又降低施工效率。要因5.无标准化的光纤施工流程目前对于智能变电站光纤工艺在业内没有一个统一的施工流程，导致在施工过程中不能充分利用资源，合理安排工期，施工效率得不到有效提高。要因6.缺少软硬件的支撑欠缺合适的工具，尤其是具有针对性的专业应用软件。例如在录入信息量庞杂的光缆信息时还是手工逐一录入，然后进行逐条打印，造成设备利用率低下。要因7.现场混乱施工现场环境差，不利于工作的开展，现在将工作前移，减少现场施工。非要因8.欠缺专业知识制作标签的人员对二次回路了解不深，不能及时发现图纸中的错误，只是盲目进行标签制作，浪费人力、物力及时间，经过培
6、训，施工人员的专业素养和技术水平都得到了很大的提高。非要因经过分析，确认影响智能变电站光纤标签难以制作的4个主要因素：1.国网无统一规范2.收发端口无系统化定义3无标准化的光纤施工流程4.缺少软硬件的支撑八、对策表序号要因对策目标措施地点负责人完成时间1国网公司无统一标准编制智能变电站光纤标识作业指导书规范标签格式和内容1.总结经验，编制实施大纲办公室20XX.9.120XX922.编制标签规范20XX.9.4-20XX.9.62收发端口无系统定义进行设备分级定义收发光口保证光纤一次性插拔正确，减少对光纤的损坏结合IEC61850标准将设备分为三级，并规定每级设备光口的收发办公室20XX98-
7、20XX9103无标准化流程参考通过总结分析形成一套光纤施工流程1.优化工作流程，将标签制作前提到工程伊始2.实现自动化办公，工作效率比原先提高40%1.制定工作实施细则办公室20XX.9.3-20XX.9.92.核对光缆清册，并将信息录入到数据库中3.制作标签，实现自动打印20XX.9.1720XX.9.1920XX.9.1720XX.10.24.组织现场工作，进行人员安排现场20XX.10.62()XX.12.2844缺少软硬件支撑1购置新设备设备利用率提高50%1购置标签机及耗材现场20XX.9.5-20XX.11.172开发应用程序2编制标签录入程序办公室程智20XX.9420XX.9
8、.103创建标签模版库何套刚20XX.9.1120XX.9.15九、实施实施一编制具有针对性的智能变电站光纤标识作业指导书，对标签的颜色、尺寸、内容都进行统一的规定。标签均采用表面附有光膜的不干胶纸，长度为160mm,宽度为12mm,对折粘贴，尺寸为80mm*12mm,标签以插芯侧为正，贴于跳线根部。】2i6mm光缆编号S光纤起点名称起点端口信息6mm光缆信息E光纤终点名称终点端口信息标签颜色按其传输信息属性分为红底黑字与白底黑字两种类型。1.GOOSE及与保护功能相关光纤使用红底黑字2.SV、对时系统及其他信号光纤标签使用白底黑字SSHZW132S33OkV河寨Il线MU4-1E33OkVS
9、VA同交换机BL一ITX H_B_TX实施二分析智能变电站光纤物理连接的特点，并结合IEC61850标准，设备的收发端口属性。f*保护装置过程层交换机（二级）过程层设备（一级）智能终端SV交换机三级与一级连接，先收再 发，三级与二级连接，先间隔层设备（三级1二级设备为第一芯接 收信息，第二芯发送信OOSE交换机合并单元一级设备为第一芯发送 信息，第二芯接收信息。将全站的过程层与间隔层设备划分到三个系统层次中，同时定义各级实施三在户县33OkV智能站的建设过程中，改变以往的光纤施工流程,首次采用自动化办公，优化施工流程。1.将标签制作这一工序前移，放在第一次核对光缆清册时完成;2.把标签打印及尾
10、纤的制作提到放缆施工之前，减少施工后期的工作压力：3应用标签模板库，与标签机打印程序相结合，从而代替了以往采用手工逐一录入二次回路信息，然后再进行打印的工作模式，实现了自动打印。实施四1.编制光纤标签录入程序，实现快速输入标签信息：2.创建标签模板库，将光缆清册统一录入到模板数据库中，将变电站标签进行统-保存、统一管理，便于查询、修改及后期再制作。标签导入效果图标签打印效果图3、标签卡可以自由翻转，亦可方便查看标签2、再将打印好的标签对折粘贴在标签卡上。十一、效果检查经过QC小组成员查阅资料，探讨分析，反复印证，率先总结出了一套光纤标签制作流程，规范了标签格式、定义了收发端口、完善了标签内容，
11、保证了变电站前期调试传动、后期运行维护的顺利进行,节约了工程成本，提高了施工效率，降低了运行风险，并在户县变创“国网流动红旗”的评比中，得到了国网专家组的一致认可和好评。户县变整体屏柜效果户县变保护装置光纤标签效果图以330千伏户县智能变电站为例，全站光纤约用IoO(X)芯，除去备用芯，需用制作标签24000个。新方法实施后，标签色带使用率由原先50%提升至95%,充分利用色带，内容美观直白。标签打印更改次数由原先5000次降低至100次，避免返工，一次成型，保证标签准确性。在运行维护方面，原先必须由专业人员参照图纸记录(人员要求高)进行，现在全体人员只需简单培训后即可掌握。十二、巩固措施1将
12、智能变电站光纤标识作业指导书标准化后加入到送变电工程公司企业标准规范库中。2.开发集成度更高、操作更简短、界面更友好的专业性应用软件。3.优化工作流程，加强各工种的融合，达到进一步提升工作效率的目的e十三、结论总结通过本次QC小组活动，增强了团队的协作能力，激发了组员敢于创新的首创精神和精益求精的工作态度，成功地解决了光纤标签难以制作的问题，达到并超过了预期的目标，保证了智能变电站的安全稳定的运行。同时小组成员对质量管理的理论和方法又有了更深刻的认识和理解，坚定了今后将质量管理的方法灵活运用到生产实践中的信心。十四、下一步打算1在省内逐步进行推广、实施智能站光纤标签规范，实现智能变电站统一建设的目标。2.将添加光纤施工工艺要求，争取被国网公司标准工艺库录入。3.将全站标签库与智能告警的专家库系统相结合，帮助运行人员快速、准确定位事故点，提高事故应急处理的效率。敬请各位专家评委批评指正谢谢！
