资源描述

《电气工程施工组织设计编制标准模板.docx》由会员分享,可在线阅读,更多相关《电气工程施工组织设计编制标准模板.docx(6页珍藏版)》请在第壹文秘上搜索。

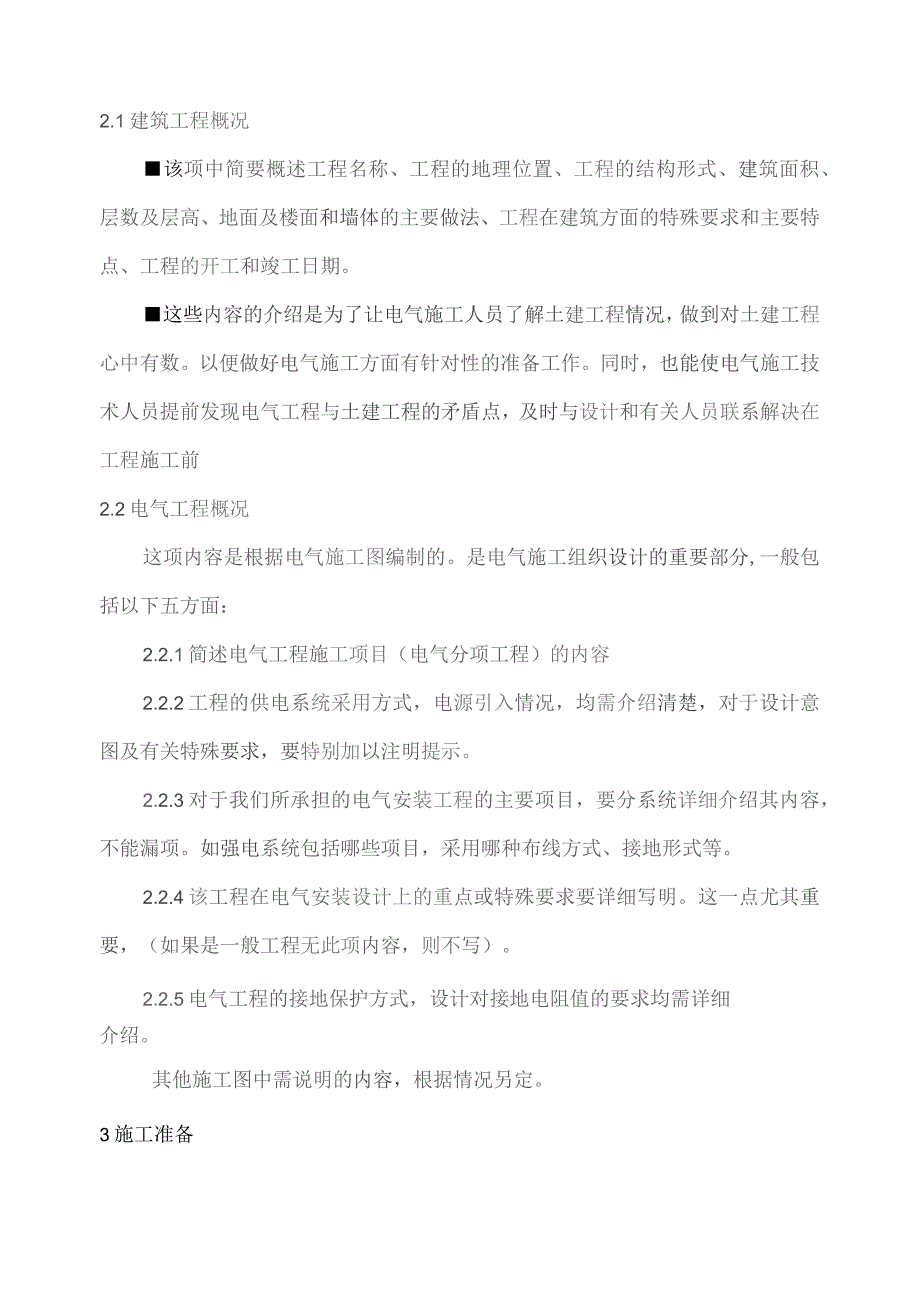

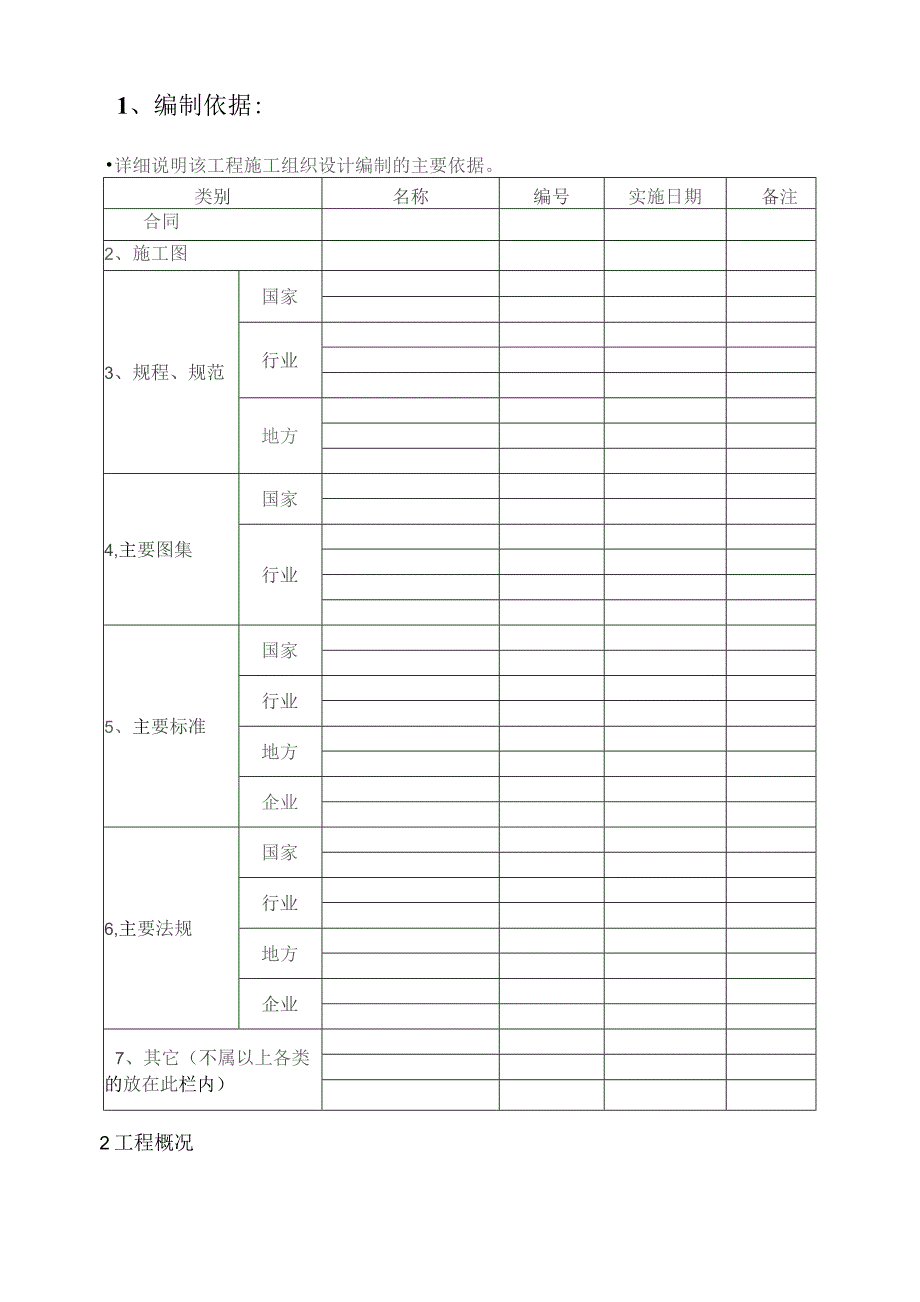

1、虫七工程工做翘筱计编制标蜜修救1、编制依据:详细说明该工程施工组织设计编制的主要依据。类别名称编号实施日期备注合同2、施工图3、规程、规范国家行业地方4,主要图集国家行业5、主要标准国家行业地方企业6,主要法规国家行业地方企业7、其它(不属以上各类的放在此栏内)2工程概况2.1建筑工程概况该项中简要概述工程名称、工程的地理位置、工程的结构形式、建筑面积、层数及层高、地面及楼面和墙体的主要做法、工程在建筑方面的特殊要求和主要特点、工程的开工和竣工日期。这些内容的介绍是为了让电气施工人员了解土建工程情况,做到对土建工程心中有数。以便做好电气施工方面有针对性的准备工作。同时,也能使电气施工技术人员提

2、前发现电气工程与土建工程的矛盾点,及时与设计和有关人员联系解决在工程施工前2.2电气工程概况这项内容是根据电气施工图编制的。是电气施工组织设计的重要部分,一般包括以下五方面:2.2.1简述电气工程施工项目(电气分项工程)的内容2.2.2工程的供电系统采用方式,电源引入情况,均需介绍清楚,对于设计意图及有关特殊要求,要特别加以注明提示。2.2.3对于我们所承担的电气安装工程的主要项目,要分系统详细介绍其内容,不能漏项。如强电系统包括哪些项目,采用哪种布线方式、接地形式等。2.2.4该工程在电气安装设计上的重点或特殊要求要详细写明。这一点尤其重要,(如果是一般工程无此项内容,则不写)。2.2.5电

3、气工程的接地保护方式,设计对接地电阻值的要求均需详细介绍。其他施工图中需说明的内容,根据情况另定。3施工准备在该项中有四个方面的内容要写清,而且要根据工程的实际需要,说明准备工作的详细情况。3.1技术方面的准备。这是首要的一条,要写全面而且清楚。其中,如何组织好设计交底,作好有关记录,哪些人员参加会审图纸等等要详述。同时还要讲清有关施工、技术人员的工作范围和职责。3.2施工机具及主要材料、设备的准备。在这一项目中,要列出主要大项材料、设备、主要大型的工机具的名称、规格、数量、进场日期,还有该项工作的主要负责人和部门也同时明确提出写明。如有需要外加工订货的项目,要提出加工及进场日期。该项宜用下面

4、的表格形式在方案中列出:序号材料、设备、名称规格型号单位数量要求进场日期有关责任部门及负责人备注3.3劳动力准备。根据电气分部工程的施工预算,计划出总用工数额。再根据工程的结构阶段、装修阶段不同施工情况,列出主要工种的用工人数和进场时间,并绘制劳动力曲线图。3.4其他有关方面的准备。设计对工程如有特殊要求的部分,也要考虑特殊的准备工作。4施工部署及施工进度项目划分:项目划分情况。(如有分包单位参与或者甲方参与分包项目时,更要写清项目分包情况,使电气施工人员掌握各自分担的任务)。4.1施工部署原则。(比如:集中力量保重点、合理安排工序、推广先进技术、施工方法等内容)4.2施工组织(该工程主要部署

5、的施工、技术、质检等管理人员情况),绘制施工组织机构图,列出主要职责。4.3施工配合。(说明如何去配合土建及其他专业施工)4.4施工进度计划。电气安装工程的施工进度计划,必须以土建工程的施工进度计划为依据,在此基础上去安排电气工程的进度计划。电气安装工程的施工进度计划要按不同的分项工程,以线段法,按日期排列出来,最后以表格形式写出。5施工程序和施工方法本项内容主要交待清楚各道工序的连接和施工程序,以及施工过程主要分项的具体做法。可参照建筑电气安装分项工程施工工艺标准,编写出电气安装工程的主要分项工程的工艺流程图。同时根据工程的实际情况提出主要的施工方法。这部分是电气施工方案的主要部分,要把该工

6、程实际的施工特点体现出来,不能照搬施工规范。对本工程中采用的新工艺、新材料要另写专项技术交底。6质量保证体系及措施6.1首先提出该工程中电气分部的质量方针和目标。一般来讲,我们电气工程的质量目标应与整个土建工程的质量目标相一致,也有的工程比如以电气工程为主的工程,像配电室、变电站等,电气工程的质量目标必须高于土建,以优良为目标。6.2编制质量保证体系。一般用框图的形式表示。质量保证体系就是明确各级有关监督、监理、技术、质量、施工人员的组成及职责情况。6.3编制该工程的质量保证措施。按照制定的质量方针目标,根据该工程的实际情况,提出能够切实可行的具体措施。措施的条款不要太多,要精,严禁照抄书本条

7、款。7成品保护措施及安全生产措施在制定电气工程成品保护措施的同时,也要提出对土建工程成品保护的一些关键措施。电气工程的成品与土建工程的成品是紧密相连的,都是相互保护的关系,对此要有足够的认识。编制当中,一定要根据工程的实际情况,特别是工程的重点部位的成品保护措施要详细,要有针对性和可操作性。关于安全及消防保护措施的编制,要遵照国家有关安全、消防的法规,根据施工现场的施工条件、环境和实际需要去编制。这些措施,关系到国家和人民生命财产的问题。因此,我们编制人员必须高度重视,不能只罗列空洞的不切实际的教条。8技术节约措施根据工程情况,为了降低成本、节约资金,提高经济效益,必须从技术方面,提出具体的要求和节约目标。
