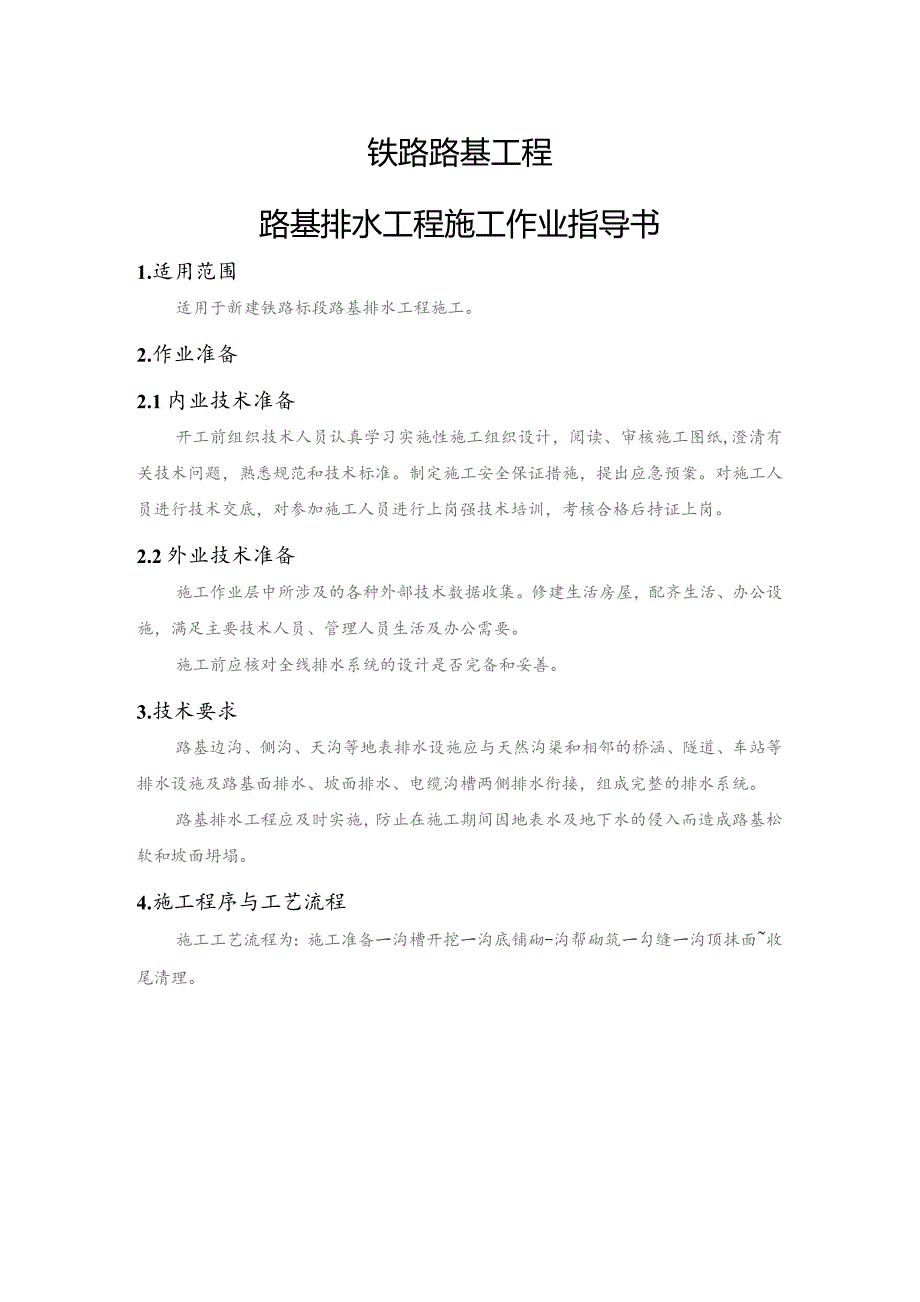

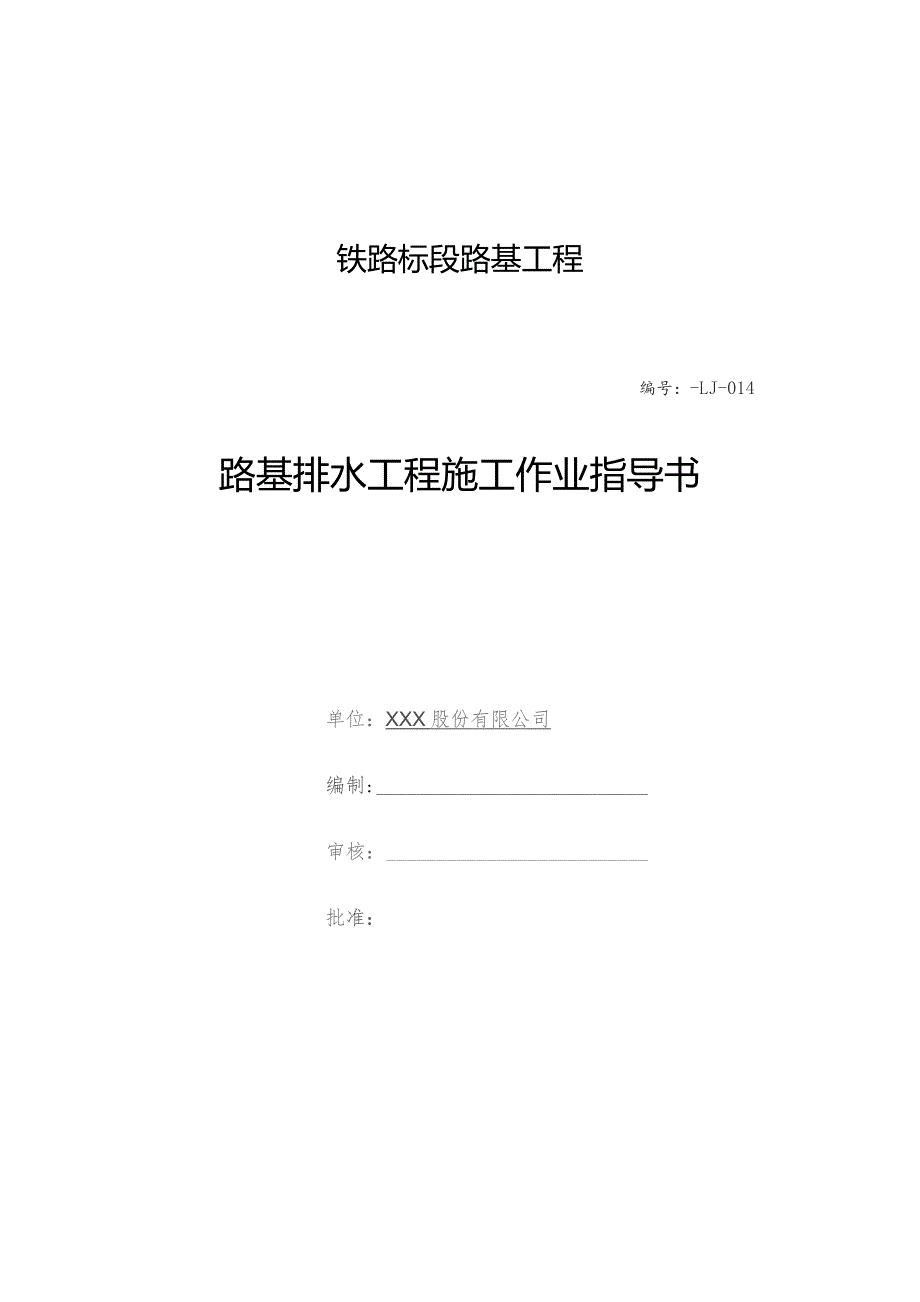

1、铁路标段路基工程编号：-LJ-014路基排水工程施工作业指导书单位：XXX股份有限公司编制:审核：批准：铁路路基工程路基排水工程施工作业指导书1.适用范围适用于新建铁路标段路基排水工程施工。2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗强技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要技术人员、管理人员生活及办公需要。施工前应核对全线排水系统的

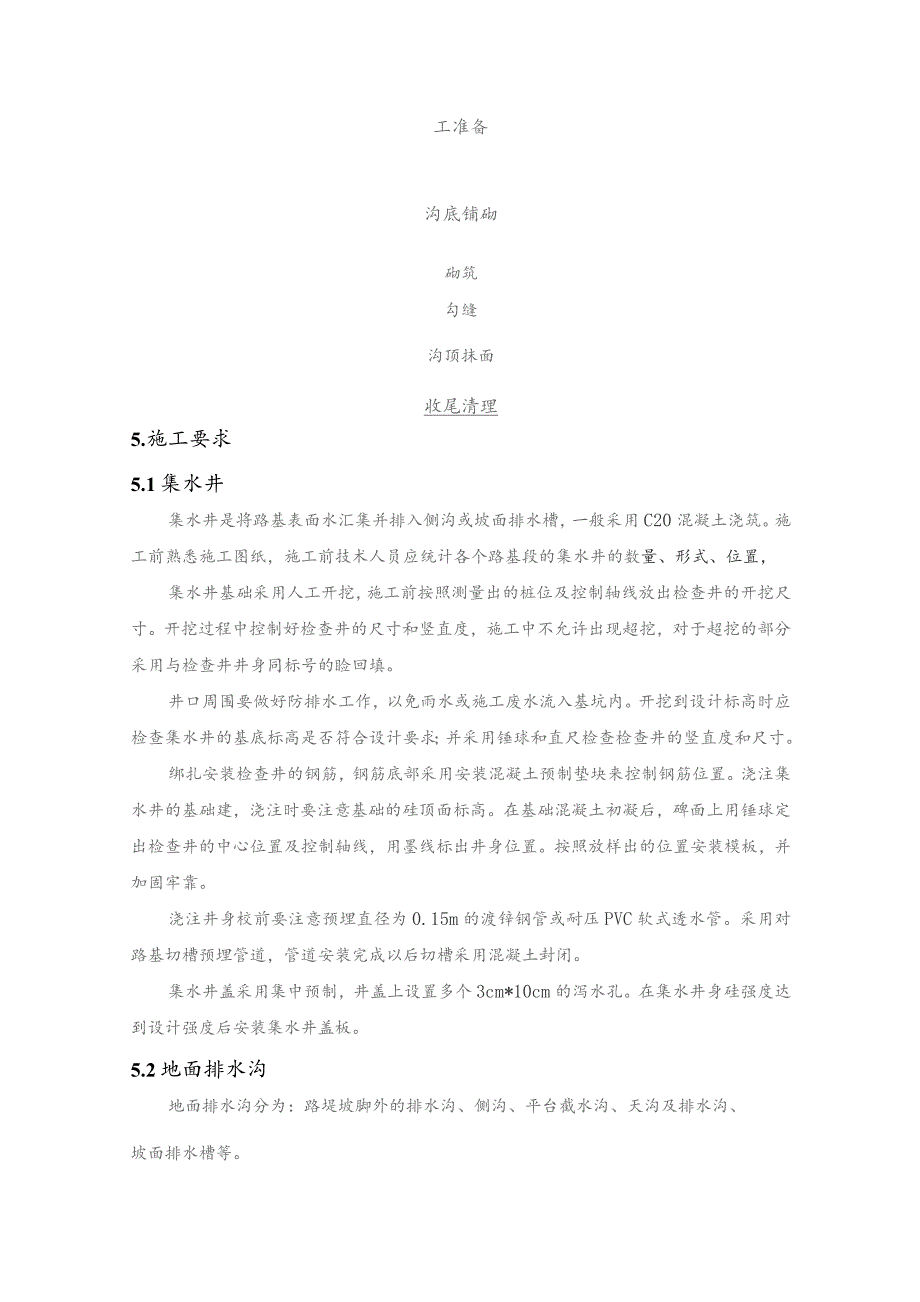

2、设计是否完备和妥善。3.技术要求路基边沟、侧沟、天沟等地表排水设施应与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。4.施工程序与工艺流程施工工艺流程为：施工准备一沟槽开挖一沟底铺砌-沟帮砌筑一勾缝一沟顶抹面收尾清理。工准备沟底铺砌砌筑勾缝沟顶抹面收尾清理5.施工要求5.1集水井集水井是将路基表面水汇集并排入侧沟或坡面排水槽，一般采用C20混凝土浇筑。施工前熟悉施工图纸，施工前技术人员应统计各个路基段的集水井的数量、形式、位置，集水井基础采用人工开
3、挖，施工前按照测量出的桩位及控制轴线放出检查井的开挖尺寸。开挖过程中控制好检查井的尺寸和竖直度，施工中不允许出现超挖，对于超挖的部分采用与检查井井身同标号的睑回填。井口周围要做好防排水工作，以免雨水或施工废水流入基坑内。开挖到设计标高时应检查集水井的基底标高是否符合设计要求；并采用锤球和直尺检查检查井的竖直度和尺寸。绑扎安装检查井的钢筋，钢筋底部采用安装混凝土预制垫块来控制钢筋位置。浇注集水井的基础建，浇注时要注意基础的硅顶面标高。在基础混凝土初凝后，碑面上用锤球定出检查井的中心位置及控制轴线，用墨线标出井身位置。按照放样出的位置安装模板，并加固牢靠。浇注井身校前要注意预埋直径为0.15m的渡
4、锌钢管或耐压PVC软式透水管。采用对路基切槽预埋管道，管道安装完成以后切槽采用混凝土封闭。集水井盖采用集中预制，井盖上设置多个3cm*10cm的泻水孔。在集水井身硅强度达到设计强度后安装集水井盖板。5.2地面排水沟地面排水沟分为：路堤坡脚外的排水沟、侧沟、平台截水沟、天沟及排水沟、坡面排水槽等。地面排水沟在施工时要选好排水沟的排水方向，施工材料应满足设计要求;路堤坡脚外的排水沟、侧沟在路基完成后施工；平台截水沟与护坡同时施工，施工应注意在急流槽位置与吊沟连接。坡面排水槽与坡面防护同时施工，排水槽每隔15m设置一道。排水工程严格按照设计图纸施工。砂浆采用拌合机拌合，做到砌体砂浆饱满,石料尺寸选配
5、合理，强度满足要求，石料颜色一致，勾缝采用凹缝，墙面平整、美观。挖方段的天沟，以及路基填筑的临时排水工程，尽量在雨季到来之前完成。浆砌行工采用挤浆法施工。天沟的位置、尺寸要求符合设计要求，出水口牢固，以防被雨水冲塌并且与其它排水设施平顺衔接。排水沟的线形平直、圆顺，排水沟的位置、坡度、长度符合设计要求。如因纵坡过大致使水流速大于沟底、沟壁的容许冲刷流速时，对边沟采取加固措施。5.3技术措施53.1技术措施对路基特别要注意做好防排水，注重做好系统性的永久防排水和施工期间临时防排水，重点做好基底、水沟槽底、路基边坡防排水。路堑施工先按永临结合原则，做好堑顶天沟等排水系统，后开挖。分层分段开挖，边坡
6、防护及坡面、平台排水及时施工。路堤与路堑施工前先做好临时排水系统，在施做临时排水系统时与永久排水系统统筹安排，排水系统注重永临合。各种水沟施工尽量避开雨季，防止地表水下渗。基槽采用人工配合小型机具开挖，达到要求深度后，进行基底检验。做到路基成型一段，排水系统跟进一段。所有浆砌排水设施的边坡必须平整、稳定，铺砌背后及顶部与地层之间，认真填塞、封严。5.3.2注意事项5.3.2.1地表排水(1)路基边沟、侧沟、天沟等地表排水设施应与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基施工前应核对全线排水系统的设计是否完备和妥善。（2）调查
7、线路范围上50m、下游30m范围内，黄土陷穴的分布，并对陷穴进行处理。（3）路基工程施工前，对影响路基稳定的地下水，应予以截断、琉干、降低水位，并引排到路基范围以外。在路基施工期，不得任意破坏地表植被和堵塞水路；各类排水设施应及时维修和清理，保持排水畅通、有效。（4）路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。5.3.2.2地下排水（1）地下排水设施应与地表排水系统相配套，保证水路畅通无隐患。渗沟的出水口应设置端墙，端墙下部留出与渗沟排水通道大小一致的排水沟，端墙排水孔底面距排水沟沟底的高度不宜小于20cm；端墙出口的排水沟应进行加固，防止冲刷。（2）
8、排水沟或暗沟采用混凝土浇筑或浆砌片石砌筑时，应在沟壁与含水地层接触面的高度处，设置一排或多排向沟中倾斜的渗水孔，沟壁最下一排渗水孔的底部应高出沟底不小于20cm。6.劳动组织6.1劳动力组织方式：采用架子队组织模式。6.2施工人员根据试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。视工程情况可聘请部分劳务工人作为机械工、普工。每个作业工地人员配备表序号人员名称数量1负责人1人2技术主管1人3技术、安全、质检、测量及试验人员5-6人4机械工、普工30-50人7.材料要求使用的粗、细骨料、水泥、水等原材料应符合国家现行有关标准的规定和设计要求。8.设备机械配置主要机械设备配置挖掘机、装
9、载机、自卸汽车，砂浆拌合机、碎石设备、混凝土拌和设备。9.质量控制及检验9.1质量控制排水工程严格按照设计图纸施工。砂浆采用拌合机拌合，做到砌体砂浆饱满,石料尺寸选配合理，强度满足要求，石料颜色一致，勾缝采用凹缝，墙面平整、美观。挖方段的天沟，以及路基填筑的临时排水工程,尽量在雨季到来之前完成。对路基特别注重做好防排水，注重做好系统性的永久防排水和施工期间临时防排水，重点做好基底、水沟槽底、路基边坡防排水。各种水沟施工尽量避开雨季，防止地表水下渗。基槽采用人工配合小型机具开挖，达到要求深度后，进行基底检验。做到路基成型一段，排水系统跟进一段，形成合理的防排水体系。9.1.1工程所用的砂、石、水
10、泥、钢筋等的品种规格、质量应符合设计要求，进场时进行验收。检验方法：查验钢筋、水泥的产品质量证明文件和和材料性能报告单，现场抽样对水泥的安定性、凝结时间和强度、钢筋的屈服强度、极限强度、伸长率和冷弯性能、砂石含泥量进行检验。9.1.2排水设施、滤层的结构形式应符合设计要求，并保证排水通畅。检验方法：观察、尺量。9.1.3现浇水沟及盖板混凝土强度等级应符合设计要求。检验方法：抗压强度试验。9.1.4预制件及盖板混凝土强度应拼装平顺，水泥砂浆粘贴密实，接缝咬合完好，与基础和边坡间应用水泥砂浆填塞缝隙。水沟盖板尺寸及盖板间空隙应符合设计要求，铺设应平稳。检验方法：观察。9.1.5浆砌水沟砌体砂浆强度
11、等级应符合设计要求。检验方法：抗压强度试验。9.1.6路堑侧沟泄水孔设置位置、布置形式、尺寸、数量应符合设计要求，且排水通畅。检验方法：观察、尺量。9.1.7伸缩缝的设置、缝宽与缝的塞缝应符合设计要求。检验方法：观察、尺量。9.1.8、滤层的厚度应不小于设计要求。检验方法：尺量。9.2检验方法路基排水工程的检验项目、检验数量执行铁路路基工程施工质量验收标准。表9.2-1排水沟各部允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1沟底中心位置100mm每100m抽样检验各5处尺量2沟底高程20mm水准测量3净空尺寸+20mm尺量4沟底坡度5%设计坡度坡度尺5浆砌水沟铺砌厚
12、度30mm尺量6沟底平整度20t三2.5m长直尺与钢尺量7沟顶高程-20mm,0水准测量表9.2-2侧沟各部允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法石质沟现浇或预制沟1沟底中心位置0,+50mm0,+50mm每100m抽样检验各5处尺量2沟底高程20m+10mn水准测量3净空尺寸+20mm20mm尺量4边坡坡度（偏陡量）5c设计坡度5%设计坡度坡度尺5铺砌厚度-IOnun-IOmm尺量6沟底坡度5%设计坡度5%设计坡度坡度尺7沟底平整度20mmIOnnn2.5m长直尺与钢尺量8平台宽度0,+50mmO,+50m尺量9沟顶高程-20mm,O水准测量表9.2-3预制
13、盖板各部允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1盖板边长抽样检验2/尺量2盖板对角线长3mm,-2mm3厚度+4mm,-2mm表9.2-4地下排水设施各部的允许偏差、检验数量及检验方法检验项目允许偏差施工单位检验数量检验方法沟中心位置+50mm沿线路每IoOm抽样检验3个检查井经纬仪测量沟底高程+20mm沿线路每IOom抽样检验4个检查井，8点水准仪测量断面尺寸+50mm,-20mm沿线路每IoOm抽样检验2处尺量10.安全及环保要求10.1安全要求(1)施工区域应设警示标志，严禁非工作人员出入。(2)施工中应对机械设备进行定期检查、养护、维修。(3)为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。10.2环保要求(1)清淤过程中挖出的大量淤泥要卸入项目部划定的弃土场范围内，严禁乱卸。(2)各种车辆进出村镇，文明驾车、慢速行驶，遇地方车辆礼让三先，尽可能不鸣笛或少鸣笛，以免惊扰附近村镇居民。(3)各种运输车辆采取相应措施防止扬尘，污染空气。施工便道保持路面干净，经常洒水，减少扬尘。（4）紧邻村庄地段尽可能避开深夜施工，以免影响附近居民的正常生活、工作和休息。（5）施工废水集中排放，各种施工废油、废液集中储积，集中处理，严禁乱流、乱淌，污染水源，破坏环境。
