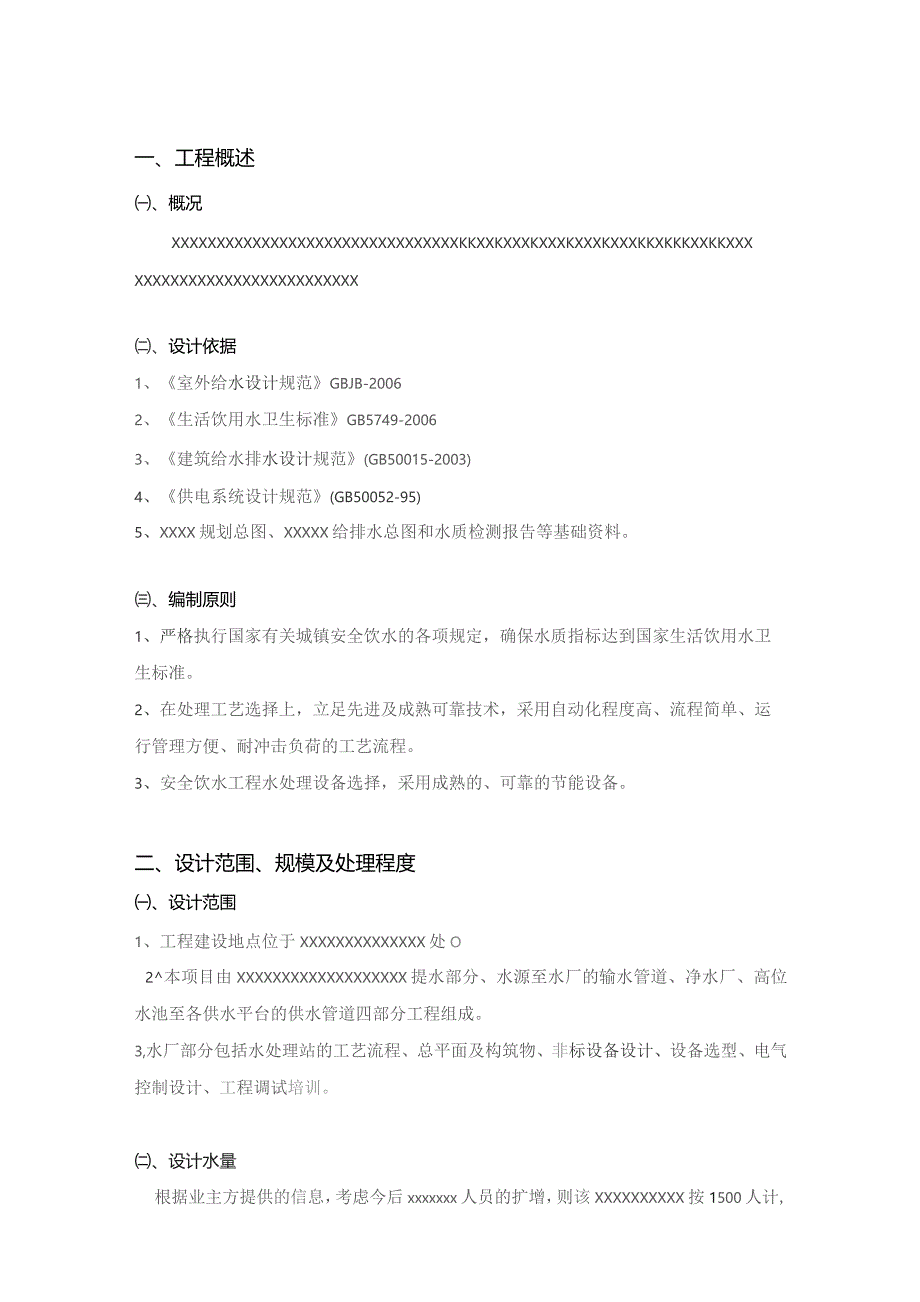

1、一、工程概述、概况XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXKKXXKXXXKXXXKXXXKXXXKKXKKKXXKKXXXXXXXXXXXXXXXXXXXXXXXXXXXX、设计依据1、室外给水设计规范GBJB-20062、生活饮用水卫生标准GB5749-20063、建筑给水排水设计规范(GB50015-2003)4、供电系统设计规范(GB50052-95)5、XXXX规划总图、XXXXX给排水总图和水质检测报告等基础资料。、编制原则1、严格执行国家有关城镇安全饮水的各项规定,确保水质指标达到国家生活饮用水卫生标准。2、在处理工艺选择上,立足先进及成熟可靠技术,采用自

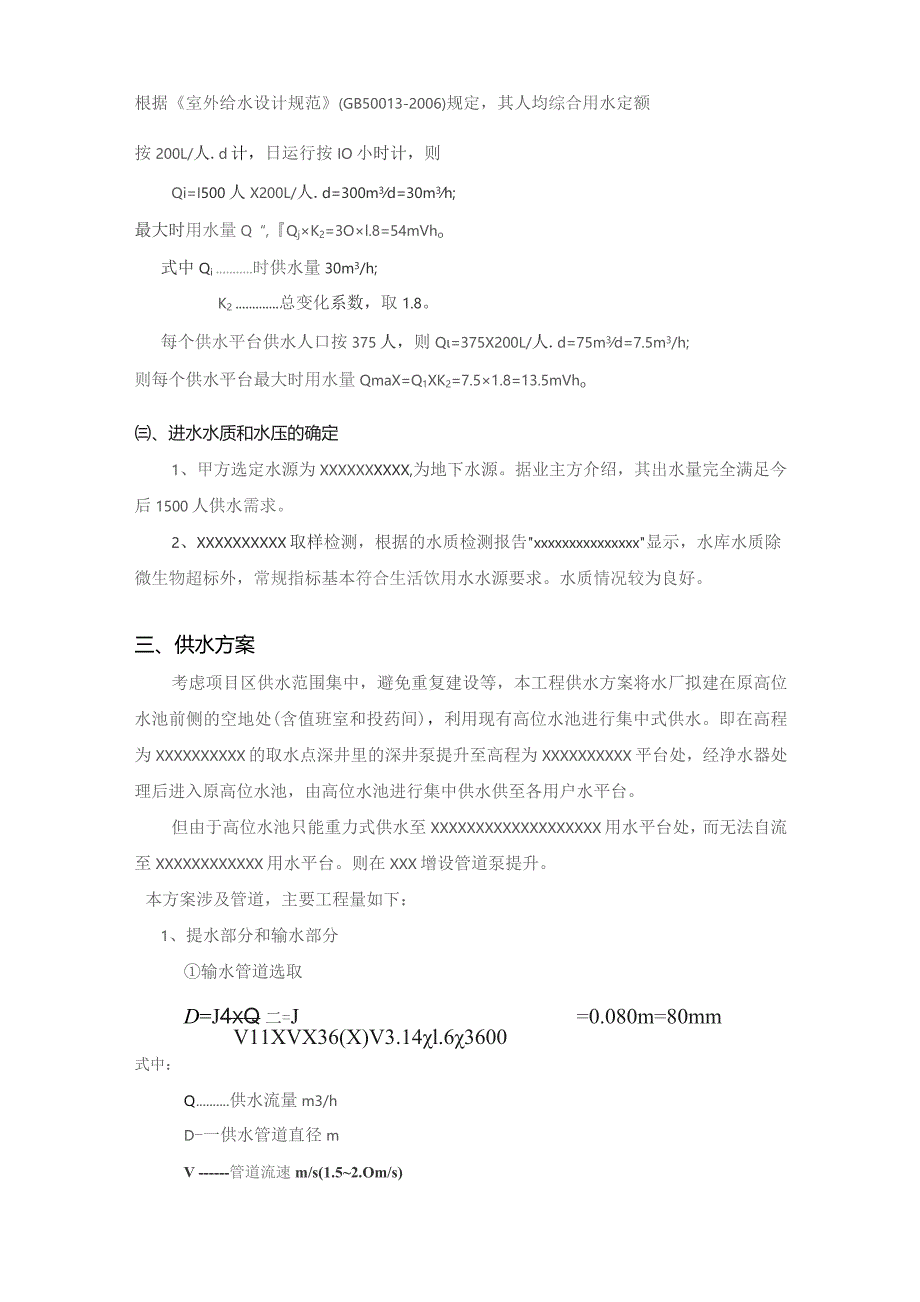

2、动化程度高、流程简单、运行管理方便、耐冲击负荷的工艺流程。3、安全饮水工程水处理设备选择,采用成熟的、可靠的节能设备。二、设计范围、规模及处理程度、设计范围1、工程建设地点位于XXXXXXXXXXXXXX处O2本项目由XXXXXXXXXXXXXXXXXXX提水部分、水源至水厂的输水管道、净水厂、高位水池至各供水平台的供水管道四部分工程组成。3,水厂部分包括水处理站的工艺流程、总平面及构筑物、非标设备设计、设备选型、电气控制设计、工程调试培训。、设计水量根据业主方提供的信息,考虑今后xxxxxxx人员的扩增,则该XXXXXXXXXX按1500人计,根据室外给水设计规范(GB50013-2006)
3、规定,其人均综合用水定额按200L/人.d计,日运行按IO小时计,则Qi=I500人X200L/人.d=300m3d=30m3h;最大时用水量Q“,QjK2=3Ol.8=54mVho式中Qi时供水量30m3/h;K2总变化系数,取1.8。每个供水平台供水人口按375人,则Q=375X200L/人.d=75m3d=7.5m3/h;则每个供水平台最大时用水量QmaX=Q1XK2=7.51.8=13.5mVho、进水水质和水压的确定1、甲方选定水源为XXXXXXXXXX,为地下水源。据业主方介绍,其出水量完全满足今后1500人供水需求。2、XXXXXXXXXX取样检测,根据的水质检测报告xxxxxx
4、xxxxxxxxx显示,水库水质除微生物超标外,常规指标基本符合生活饮用水水源要求。水质情况较为良好。三、供水方案考虑项目区供水范围集中,避免重复建设等,本工程供水方案将水厂拟建在原高位水池前侧的空地处(含值班室和投药间),利用现有高位水池进行集中式供水。即在高程为XXXXXXXXXX的取水点深井里的深井泵提升至高程为XXXXXXXXXX平台处,经净水器处理后进入原高位水池,由高位水池进行集中供水供至各用户水平台。但由于高位水池只能重力式供水至XXXXXXXXXXXXXXXXXXX用水平台处,而无法自流至XXXXXXXXXXXX用水平台。则在XXX增设管道泵提升。本方案涉及管道,主要工程量如下

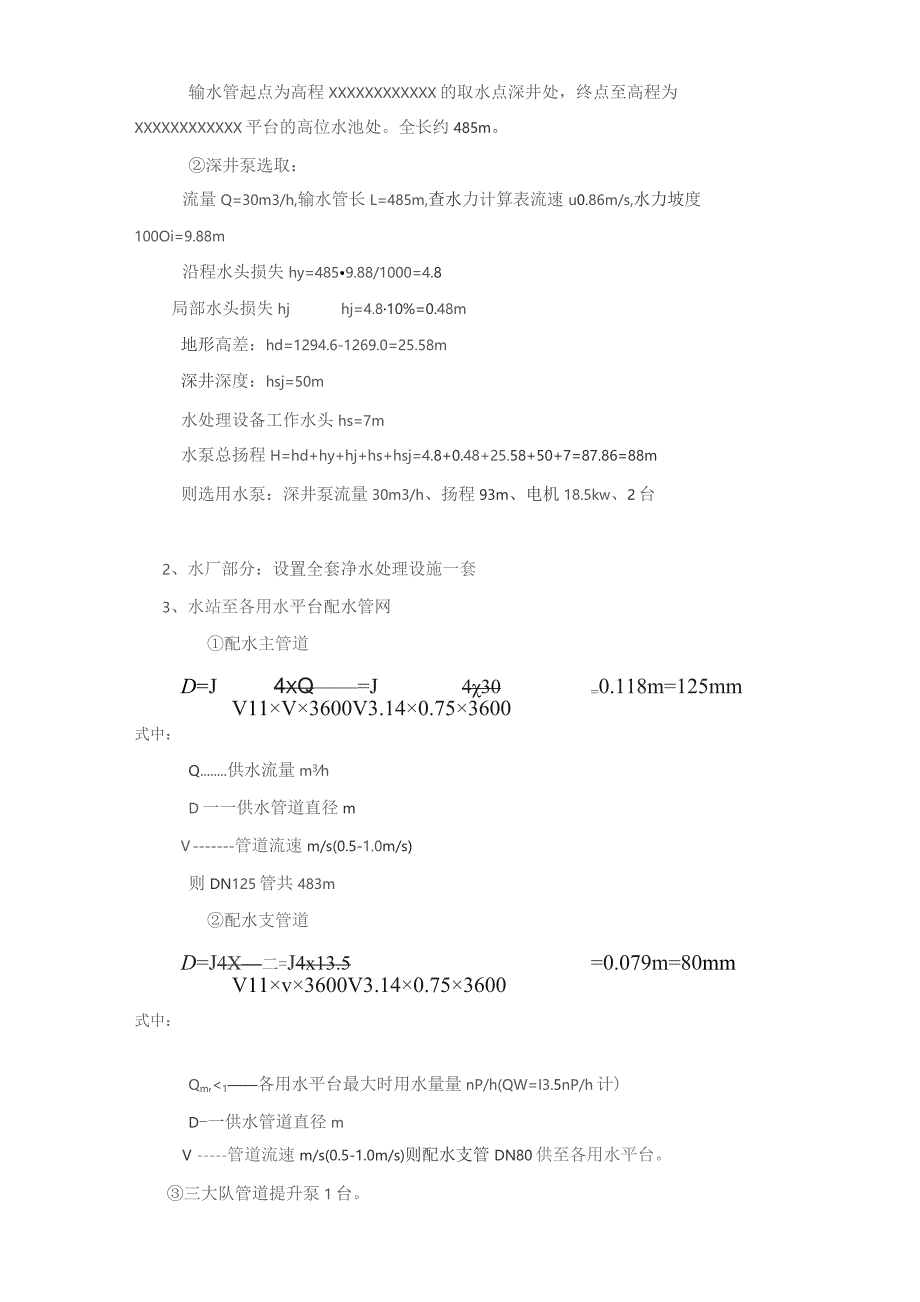

5、:1、提水部分和输水部分输水管道选取D=J4xQ二=J=0.080m=80mmV11XVX36(X)V3.14l.63600式中:Q供水流量m3/hD-一供水管道直径mV管道流速m/s(1.52.Om/s)输水管起点为高程XXXXXXXXXXXX的取水点深井处,终点至高程为XXXXXXXXXXXX平台的高位水池处。全长约485m。深井泵选取:流量Q=30m3/h,输水管长L=485m,查水力计算表流速u0.86m/s,水力坡度100Oi=9.88m沿程水头损失hy=4859.88/1000=4.8局部水头损失hjhj=4.810%=0.48m地形高差:hd=1294.6-1269.0=25.5
6、8m深井深度:hsj=50m水处理设备工作水头hs=7m水泵总扬程H=hd+hy+hj+hs+hsj=4.8+0.48+25.58+50+7=87.86=88m则选用水泵:深井泵流量30m3/h、扬程93m、电机18.5kw、2台2、水厂部分:设置全套净水处理设施一套3、水站至各用水平台配水管网配水主管道D=J4xQ=J430=0.118m=125mmV11V3600V3.140.753600式中:Q供水流量m3hD一一供水管道直径mV管道流速m/s(0.5-1.0m/s)则DN125管共483m配水支管道D=J4X二=J4x13.5=0.079m=80mmV11v3600V3.140.753
7、600式中:Qm,1各用水平台最大时用水量量nP/h(QW=I3.5nP/h计)D-一供水管道直径mV管道流速m/s(0.5-1.0m/s)则配水支管DN80供至各用水平台。三大队管道提升泵1台。四、水厂的设计及工艺设计说明1、水厂设计按XXXXXXXXXXXX要求以及我司技术人员现场实地勘察,水厂厂址设在原高位水池前空地处,地面高程为XXXXXXXXXXXX。2、净水工艺流程针对本项目原水微生物明显超标,汛期浑浊度增高的特征,采用混凝沉淀一过滤一消毒净水工艺,确保出厂水质合格。五、供电系统饮水处理站用电负荷1、系统负荷:三级2、总装机容量、常开负荷:1.6KW、同时运转系数:K=0.9用电负
8、荷统计见(运行成本核算)。、供电设计1、本工程负荷等级为三级,本设计暂采用单回路供电。2、根据排水处理工程位置及工艺装置用电要求,配置动力配电箱。3、起动方式:本设计采用集中与就地相结合的原则。4、电源点:业主提供、供电线路敷设供电采用放射状引入各用电设备点,以提高供电的可靠性。室外线路均采用电力电线穿管敷设。六、施工组织设计七、工程估算投资、主要工程量该项目的工程投资主要分为以下及部分:1、提水部分深井泵的安装调试提升电控系统:控制柜1台电缆线提升泵控制间2、输水部分输水管道:(DDN80输水管,长485m沿线的管件等附属设备和构筑物3、净水部分厂区设备包括主体净水设备、厂区进水出水管道、投药设施、电控柜、排泥阀、止回阀、法兰等附属设备等。厂区构筑物净水器设备基础和水厂操作间值班室。4、配水部分(1)DNl25配水主管(2)DN80配水支管沿线的管件等附属设备和构筑物、投资估算编制依据及方法1、编制依据该项目属水利基本建设项目,涉及水利、市政、工民建等不同行业,因此投资估算涉及不同行业的标准和规范。
