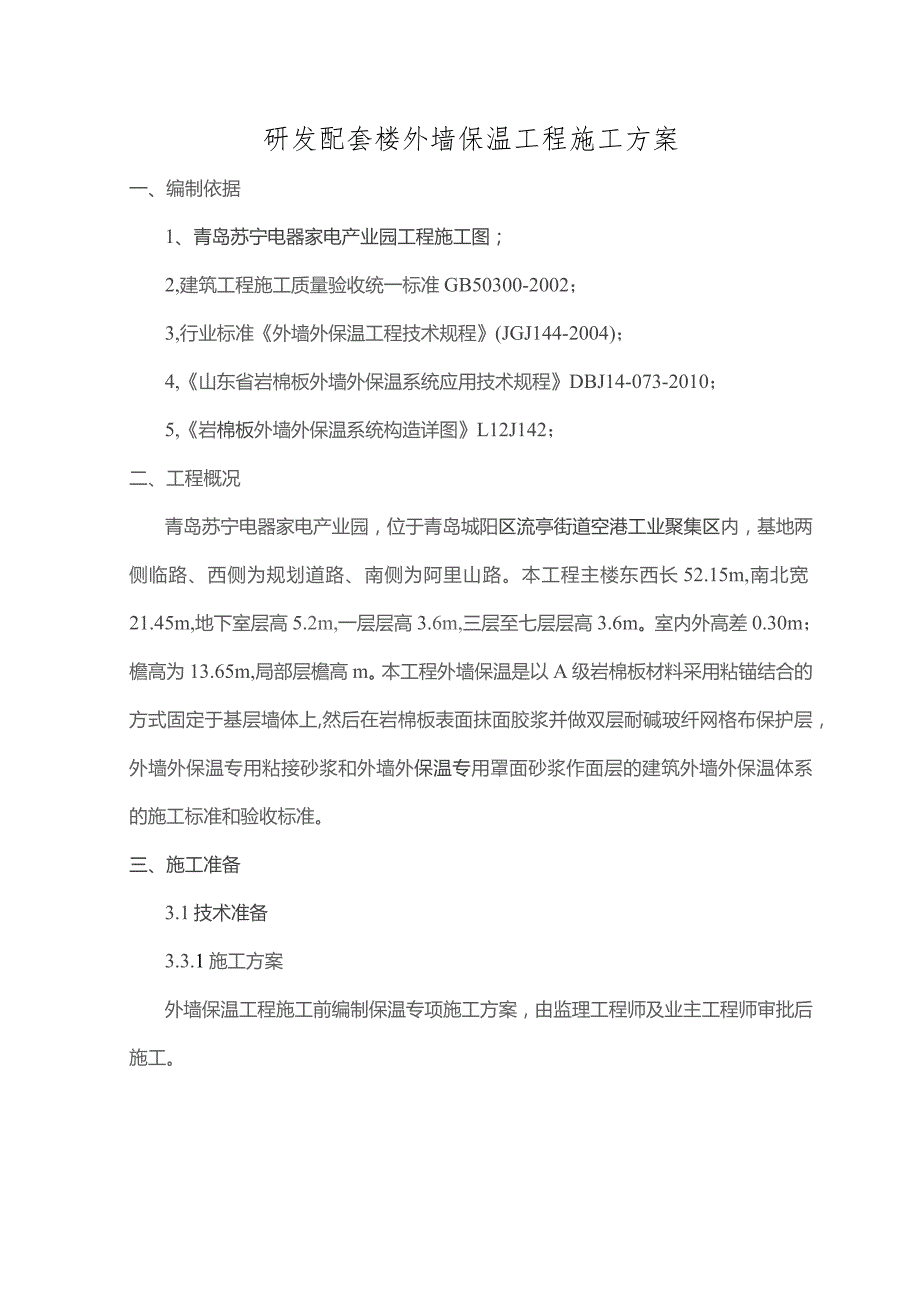

1、研发配套楼外墙保温工程施工方案一、编制依据1、青岛苏宁电器家电产业园工程施工图；2,建筑工程施工质量验收统一标准GB50300-2002；3,行业标准外墙外保温工程技术规程(JGJ144-2004)；4,山东省岩棉板外墙外保温系统应用技术规程DBJ14-073-2010；5,岩棉板外墙外保温系统构造详图L12J142；二、工程概况青岛苏宁电器家电产业园，位于青岛城阳区流亭街道空港工业聚集区内，基地两侧临路、西侧为规划道路、南侧为阿里山路。本工程主楼东西长52.15m,南北宽21.45m,地下室层高5.2m,一层层高3.6m,三层至七层层高3.6m。室内外高差0.30m；檐高为13.65m,局部
2、层檐高m。本工程外墙保温是以A级岩棉板材料采用粘锚结合的方式固定于基层墙体上,然后在岩棉板表面抹面胶浆并做双层耐碱玻纤网格布保护层，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。三、施工准备3.1技术准备3.3.1施工方案外墙保温工程施工前编制保温专项施工方案，由监理工程师及业主工程师审批后施工。节能保温工程施工前，专业工长应向操作人员进行分项工程施工技术交底，交底内容为施工准备、作业条件、操作工艺、质量标准、成品保护和应注意的质量问题几个方面。3,2现场准备保温板进场后应设专门场地存放，不得存放于建筑物内，存放场地四周不得进行焊接、明火作业。岩

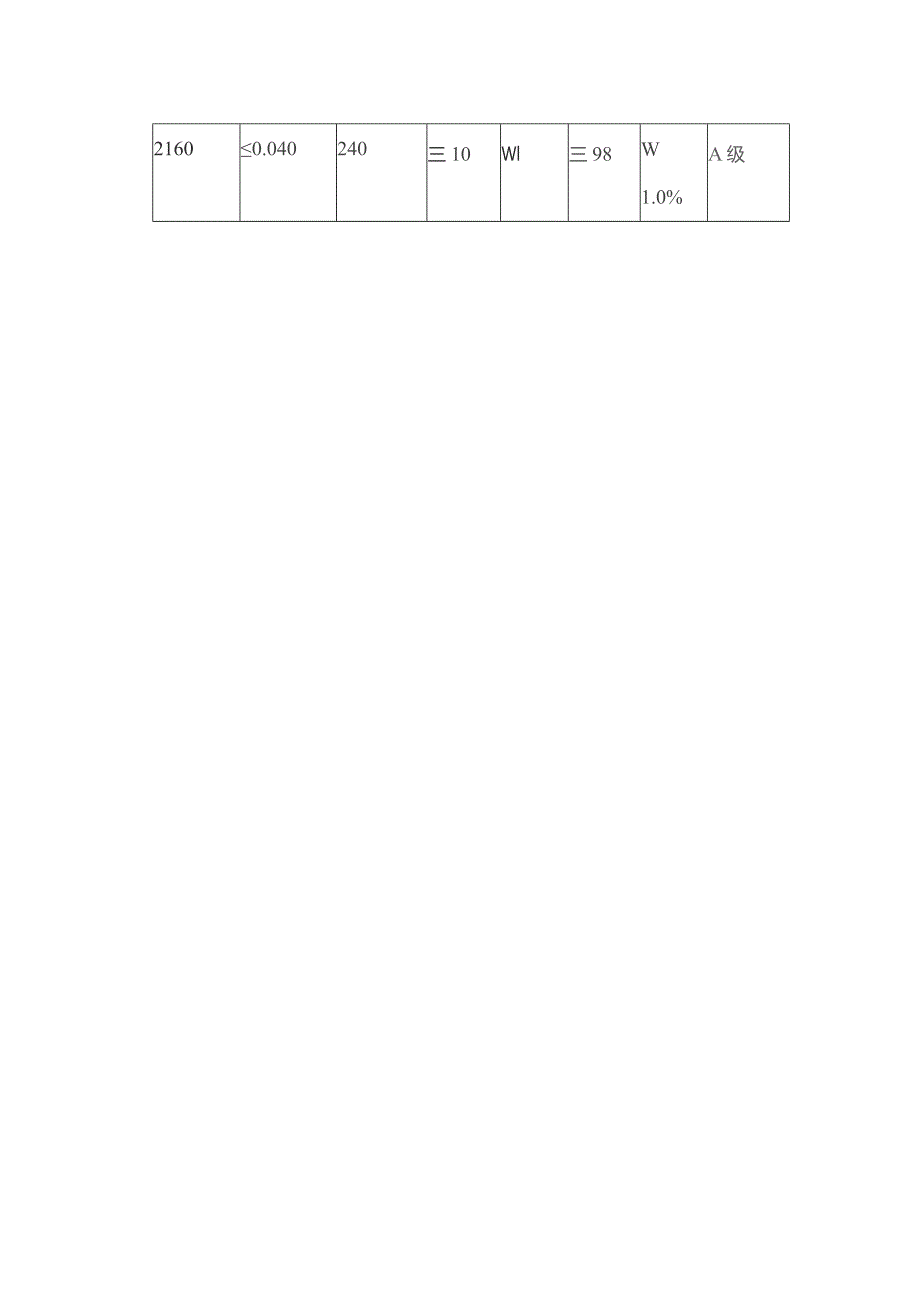

3、棉保温板存放在室外时，要采取防雨措施。3.3劳动力、主要机械准备计划3,3.1劳动力计划工种保温板安装工人抹灰工其它数量2430103.3.2主要机械计划序号设备名称规格型号数量备注1塔吊1材料垂直运输2多级泵DLlOO2消防及临时供水3.4材料及工具准备3.4.1岩棉保温板应符合国家相关标准的要求。岩棉保温板技术要求表面密度(kgml)导热系数(wmk)抗压强度(kPa)抗拉强度(kPa)吸水率%曾水融尺寸稳定性燃烧性能21600.040240三10Wl三98W1.0%A级拉仲4t强度 与水龙堂蒙）标准状态F浸水后拉伸魅雄强度（与君槌植）标准状态JkPa001浸水后拉仲格结a及（与岩例带）标
4、准状kPa收水后，注：署舞/*的表/后4股耳此约M完抬fi市打片畸表3的现定.敢主耍代4坏3.4.3外保温抹面胶浆技术性能指标3.4.4耐碱纤维网的性能指标网的主要4l-B性能楷标2位面积加量聆E 160工仲断我倏力（鳗.炜尚）BsJ 5(knm 125C断友仲长率（好.纬向）%90E*复化健合量%I4.SH).H箕化伏含量%6 U0 5符合表5的观定.性能指标表53.4.5界面剂的主要性能指标应符合相关标准的规定。3.4.7锚栓及塑料垫片：锚栓由螺钉和带圆盘的塑料膨胀套管两部分组成锚栓的有效锚固深度在混凝土墙中不应小于25mm,在砌体墙。3.4.7机械锚固件：专用尼龙胀栓（根据岩棉保温板的设
5、计厚度采用不同规格）。3,4.8工具壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等。四.外墙保温工程4.1外墙基本构造本工程S仓库主要以55mm厚岩棉板（岩棉板防火等级A级），门、窗洞口四周均贴20厚同材质的岩棉板，有关节点构造做法详见山东省工程建设标准岩棉板外墙保温系统应用技术规程（DBJ/14-073-2010）o保温系统采用粘结方式（辅以锚栓固定），全部采用满粘法施工，有效粘接面积不小于80机锚栓钉的数量：不小于6-8个/m2,必须符合相关节能规范要求。外墙外保温体系所有材料须满足国家和青岛市节能要求。保温材料固定
6、件：锚栓钉应全部采用尼龙材料制作，自攻螺丝采用高强度结构工艺。外墙外保温基本构造项目构造做法（从上至下或从外至内）1、外墙涂抖（真石漆），做法详见GB05J9C三TL1(M-外涂5外外墙面一2.35厚聚合物抗裂砂浆压入耐碱玻纤网格布，锚栓固定用量应不小于6个/M（真确升*）3.55硬质岩棉板（憎水率98%)墙45厚粘结胶浆5.2慎1:3水泥砂浆找平6、混凝土砌块/钢筋混凝土梁柱4.2施工条件4.2.1外墙和外门窗口施工及验收完毕，洞口尺寸、位置应符合设计要求和质量要求。4.2.2操作地点环境温度和基底温度不低于59；风力不大于5级,雨天不能施工。4.2.3清除施工基层上的浮灰、疏松物、油污和其
7、他废弃物。4.2.4外保温工程施工各道工序之间应进行交接检验，上道工序合格后方可。4,3施工工艺4.3.1施工流程基层处理一吊线、弹线一涂刷界面剂一配制胶粘剂T粘贴翻包网格布一粘贴岩棉板一抹聚合物抗裂砂浆，压入第一层耐碱纤维网安装锚栓，固定岩棉板抹抹面层胶浆，压入第二层耐碱纤维网一抹面层聚合物抗裂砂浆一外墙真石漆-*验收4.3.2施工要点4.3.2.1基层墙体检查与处理：基层墙体按照图纸设计采用1:3的水泥砂浆找平后必须清理干净，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm,超差部分应剔凿或用聚合物水泥砂浆修补平整。基层处理的质量应进行验收,符合要求后，方可进行下道工序施工。
8、4.3.2.2吊垂线、弹水平线：根据图纸立面设计及外保温技术要求，在墙面弹出外门、窗的水平、垂直控制线以及伸缩缝、装饰条线、装饰缝线等。建筑外墙阴阳角及其他必要处挂垂直基线，同时还应在每个楼层的适当位置挂水平线，以控制岩棉板的垂直度和平整度。4.3.2.3涂刷界面剂：岩棉板进场应检查是否干燥，表面是否平整、清洁；潮湿、表面不平整、有污物的岩棉板不得用于工程。经验收合格后应在其表面及各侧面涂刷防水型界面剂。4.3.2.4粘结砂浆配制：将干粉粘结剂直接加水（1：0.210.24）并用手提式电动搅拌器搅拌均匀后静置35分钟再搅拌一会儿即可施工。一次配制量须在2小时内用完。4.3.2.5粘贴翻包网格布
9、从拐角处开始粘贴大块岩棉板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于IoOmm。翻包网格布设置如下图所示；门窗口处网格布翻包做法4.3.2.7粘贴岩棉板：岩棉板粘贴从外墙勒脚底部距散水不小于200mm高处自下而上沿水平方向粘贴。外墙勒脚受雨水淋湿、浸泡部位采用XPS或硬质聚氨酯泡沫板进行处理。本工程岩棉板采用满粘法。岩棉板上摸完胶粘剂后，应先将保温板下端与基层墙面粘贴，然后自下而上均匀挤压、滑动就位。粘贴时应应轻柔,应随时用2m靠尺和托线板检查平整度和垂直度。注意清除板边溢出的胶粘剂，板的侧边不得有胶。相邻
10、岩棉板应紧密对接，不留板缝，且板间高差应不大于1.5mm。当板间隙大于2mm时,须用聚氨酯灌填并抹平表面,板间平整度高差大于1.5mm的部位应在施工面层前用牡、或铁刷打磨平整。岩棉板应自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝1/2板长,在墙角处应交错互锁，并应保证墙角垂直度。局部不规则处粘贴岩棉板可现场裁切，但注意切口与板面垂直。墙面边角处的岩棉板最小尺寸不应小于300mmo门窗口内壁面贴20m厚岩棉板。在门窗洞口部位的岩棉板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正、切口与板面垂直，其他接缝距洞口四边应大于200mm。见附图。洞口处切割及接缝距离要求示意图4.
11、3.2.8抹聚合物抗裂砂浆，压入第一层耐碱纤维网：岩棉板粘贴施工完毕经总包、项目部、业主监理验收合格后，用聚合物砂浆找平。聚合物砂浆在找平施工前，应弹出找平层厚度控制线，用找平浆料做标准厚度灰饼。找平浆料抹灰可一遍完成，厚度控制在23mm之间，不得漏抹。找平施工时，应注意阴阳角和门窗洞口的垂直度和平整度。立即压入耐碱纤维网，将网格布紧绷后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整严实，严禁网格布皱蹑。网格布不得压入过深，表面必须暴露在底层砂浆之外。墙面铺设双层耐碱纤维网时，第一层耐碱纤维网应对接，对接点不得在阴阳角处且偏离阴阳角不低于200mmo4.3.2.9锚栓固定
