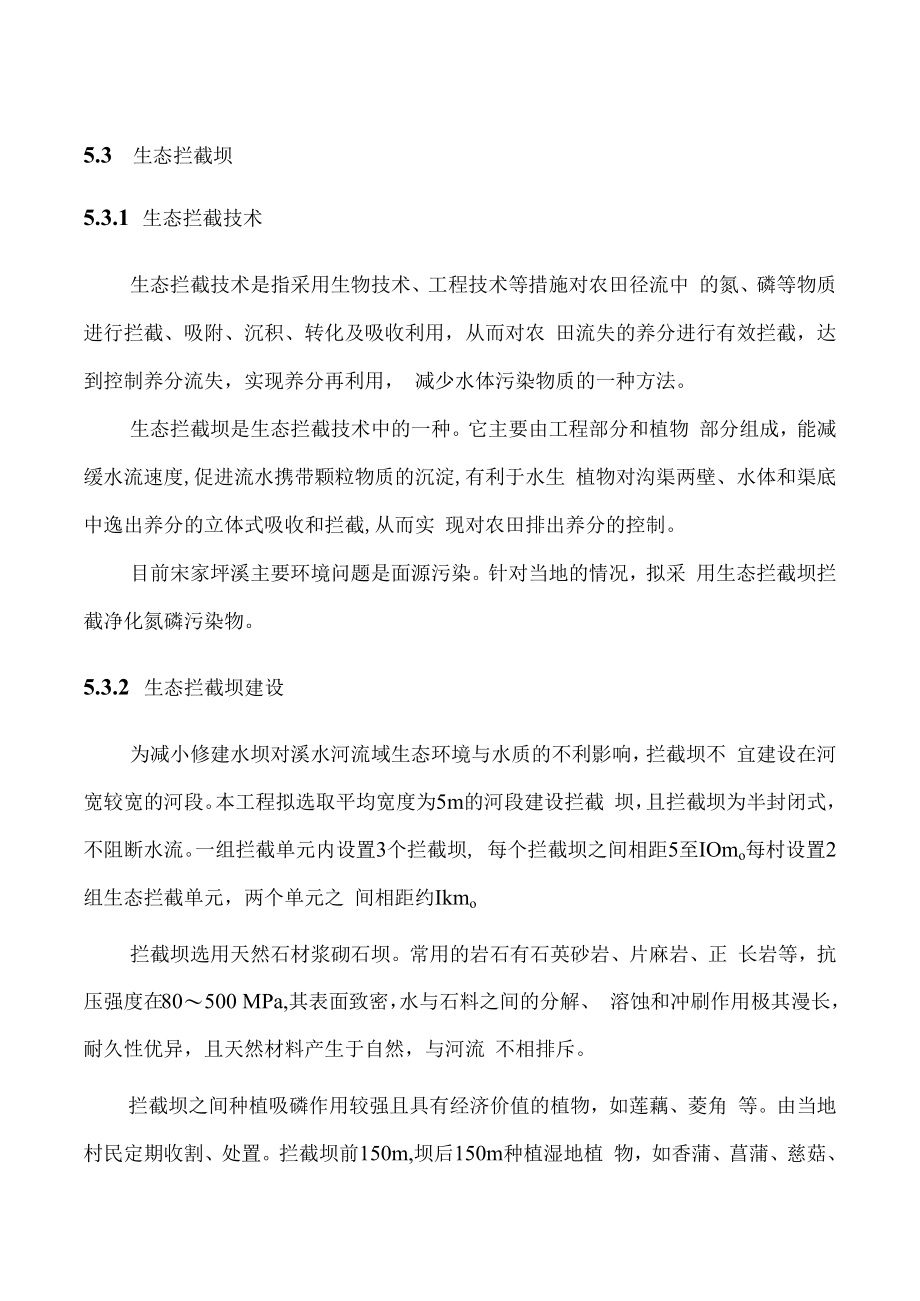

1、5.3 生态拦截坝5.3.1 生态拦截技术生态拦截技术是指采用生物技术、工程技术等措施对农田径流中 的氮、磷等物质进行拦截、吸附、沉积、转化及吸收利用，从而对农 田流失的养分进行有效拦截，达到控制养分流失，实现养分再利用， 减少水体污染物质的一种方法。生态拦截坝是生态拦截技术中的一种。它主要由工程部分和植物 部分组成，能减缓水流速度,促进流水携带颗粒物质的沉淀,有利于水生 植物对沟渠两壁、水体和渠底中逸出养分的立体式吸收和拦截,从而实 现对农田排出养分的控制。目前宋家坪溪主要环境问题是面源污染。针对当地的情况，拟采 用生态拦截坝拦截净化氮磷污染物。5.3.2 生态拦截坝建设为减小修建水坝对溪水
2、河流域生态环境与水质的不利影响，拦截坝不 宜建设在河宽较宽的河段。本工程拟选取平均宽度为5m的河段建设拦截 坝，且拦截坝为半封闭式，不阻断水流。一组拦截单元内设置3个拦截坝, 每个拦截坝之间相距5至IOmo每村设置2组生态拦截单元，两个单元之 间相距约Ikmo拦截坝选用天然石材浆砌石坝。常用的岩石有石英砂岩、片麻岩、正 长岩等，抗压强度在80500 MPa,其表面致密，水与石料之间的分解、 溶蚀和冲刷作用极其漫长，耐久性优异，且天然材料产生于自然，与河流 不相排斥。拦截坝之间种植吸磷作用较强且具有经济价值的植物，如莲藕、菱角 等。由当地村民定期收割、处置。拦截坝前150m,坝后150m种植湿地

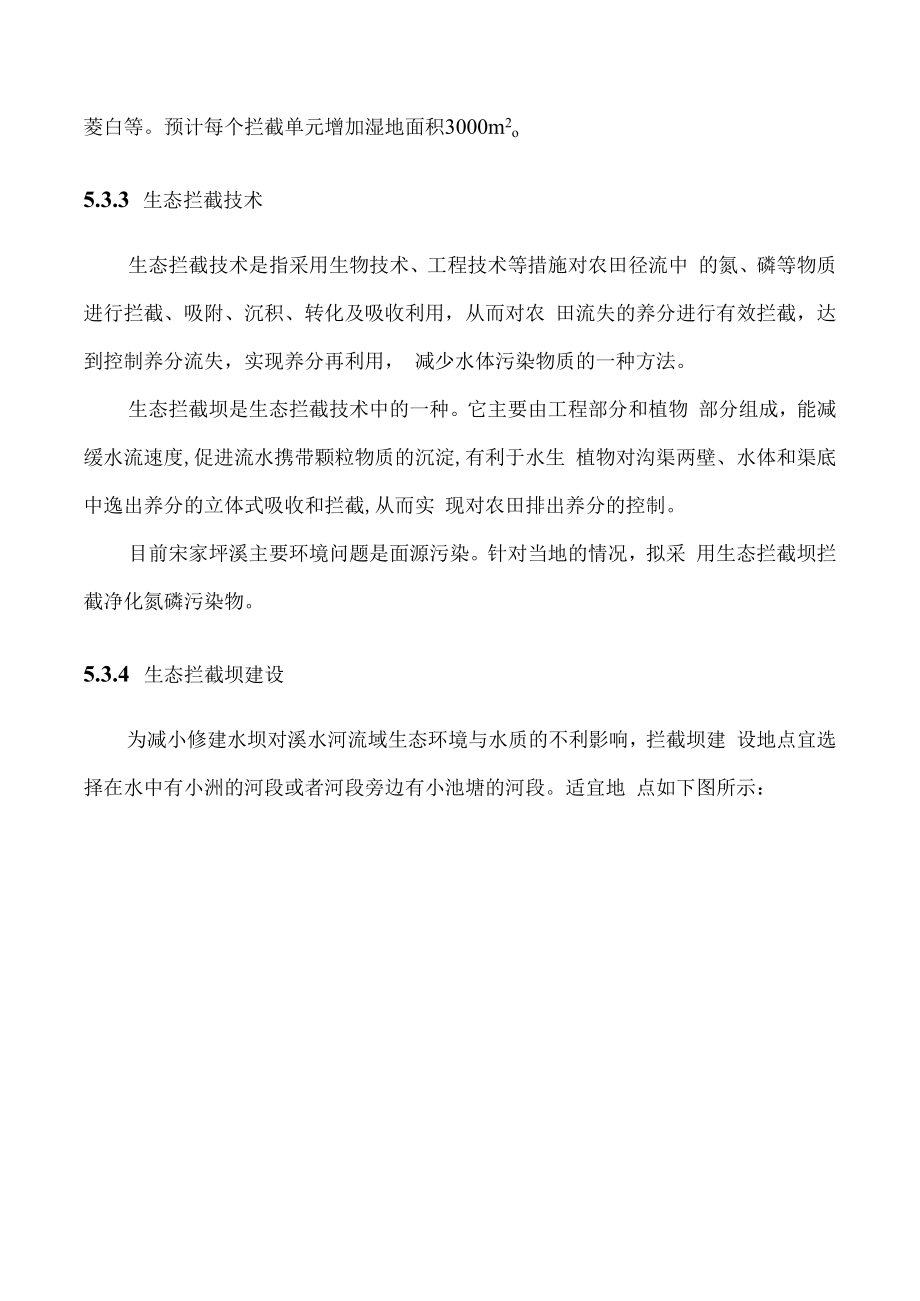

3、植 物，如香蒲、菖蒲、慈菇、菱白等。预计每个拦截单元增加湿地面积3000m2o5.3.3 生态拦截技术生态拦截技术是指采用生物技术、工程技术等措施对农田径流中 的氮、磷等物质进行拦截、吸附、沉积、转化及吸收利用，从而对农 田流失的养分进行有效拦截，达到控制养分流失，实现养分再利用， 减少水体污染物质的一种方法。生态拦截坝是生态拦截技术中的一种。它主要由工程部分和植物 部分组成，能减缓水流速度,促进流水携带颗粒物质的沉淀,有利于水生 植物对沟渠两壁、水体和渠底中逸出养分的立体式吸收和拦截,从而实 现对农田排出养分的控制。目前宋家坪溪主要环境问题是面源污染。针对当地的情况，拟采 用生态拦截坝拦截净

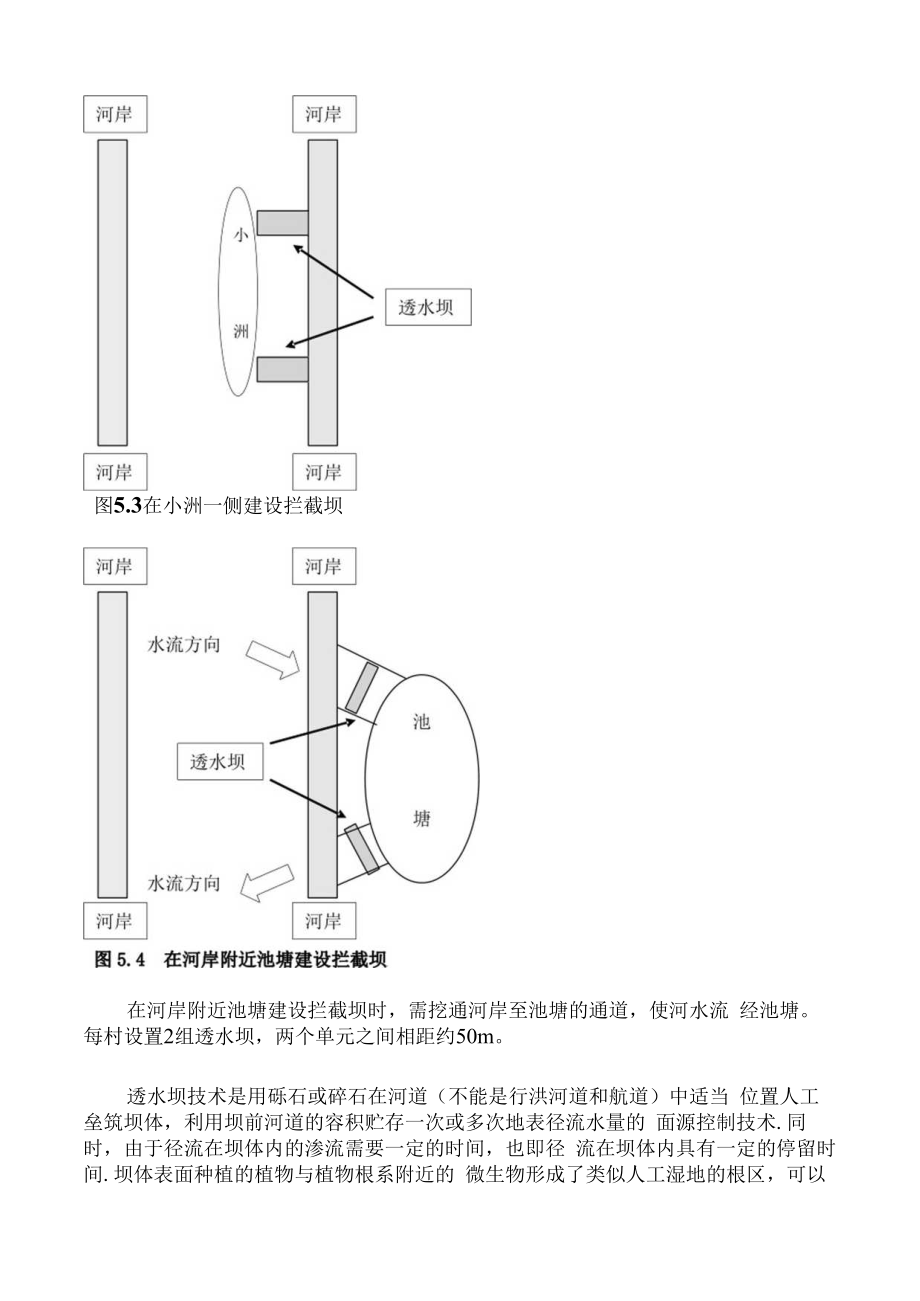

4、化氮磷污染物。5.3.4 生态拦截坝建设为减小修建水坝对溪水河流域生态环境与水质的不利影响，拦截坝建 设地点宜选择在水中有小洲的河段或者河段旁边有小池塘的河段。适宜地 点如下图所示：图5.3在小洲一侧建设拦截坝在河岸附近池塘建设拦截坝时，需挖通河岸至池塘的通道，使河水流 经池塘。每村设置2组透水坝，两个单元之间相距约50m。透水坝技术是用砾石或碎石在河道（不能是行洪河道和航道）中适当 位置人工垒筑坝体，利用坝前河道的容积贮存一次或多次地表径流水量的 面源控制技术.同时，由于径流在坝体内的渗流需要一定的时间，也即径 流在坝体内具有一定的停留时间.坝体表面种植的植物与植物根系附近的 微生物形成了类
5、似人工湿地的根区，可以通过植物根系和微生物的共同作 用吸收并降解径流中的N、P等营养物质。透水坝其剖面为梯形复式结构，坝坡的边坡系数为1:11:2.5,用 炉磴、碎砖等多孔材料建成与渠体断面相对称的渗漏型生态拦截坝，坝高 O. 4m,与渠填持平，宽0.3瞑透水坝表面种植根系比较发达的美人蕉、 菖蒲和爬山虎，种植密度为30株2 .其中美人蕉和菖蒲的根系为微生物 提供栖息场所的同时，也能为微生物提供氧气，有助于促进N、P等营养物 质的吸收与转化。爆顶图5.5透水坝结构示意图透水坝之间种植吸磷作用较强且具有经济价值的植物，如莲藕、菱角 等。由当地村民定期收割、处置。拦截坝前15Onb坝后15OnI种
6、植湿地植 物，如香蒲、菖蒲、慈菇、菱白等。预计每个拦截单元增加湿地面积300Om2。5.4 生态护岸5.4.1 河堤堤线布置原则（1）河堤堤线应与河势流向相适应，并与大洪水的主流线大致平 行。一个河段两岸堤防的间距或一岸高地一岸堤防之间的距离应大致 相等，不宜突然放大或缩小。（2）堤线应力求平顺，各堤段平缓连接，不得采用折线或急弯。（3）应尽可能利用现有堤防和有利地形，修筑在土质较好、比较 稳定的滩岸上，留有适当宽度的滩地，尽可能避开软弱地基、深水地 带、古河道、强透水地基。5.4.2 护岸类型护岸类型按材料分为以下三类：（1）天然材料护岸（生态护岸），包括草和草皮、合成材料加固的草、 芦苇、
7、柳树和其他的树、木结构、灌木、临时保护。（2）垂直护岸，有钢板桩、钢和石棉水泥沟槽板、石笼结构、混凝土 和砖以及用工重力挡土墙、预浇混凝土块、加筋土结构、其他低造价结构。（3）铺砌护岸，包括石头中的抛石、砌石、与工、石笼沉排、灌浆结 构；混凝土中的混凝土块、现浇混凝土板、土木织物沉排；土工织物和土 工膜的有草复合结构、面层和栅格、二维结构（织物）。为了保护该溪水河流域生态环境，防止水土流失，本工程拟采用生态 护坡技术对流域的堤岸进行保护。护岸首先要满足防洪功能，就是说护岸主要作用是防御洪水，其他功 能都服务于防洪，护岸满足生态需求同样不能因此而削弱其主导功能。目前采用的生态护岸技术主要有：人工
8、种草护坡、液压喷播植草护坡、客土植生植物护坡、平铺草皮、生态袋护坡、网格生态护坡等。表5-2主要生态护岸技术优缺点对比序号护坡类型简介优点缺点1人工种草护坡人工种草护坡，是通过人 工在边坡坡面简单播撒草 种的一种传统边坡植物防 护措施。多用于边坡高度 不高、坡度较缓且适宜草 类生长的土质路堑和路堤 边坡防护工程。施工简单、造价低廉等由于草籽播撒不均匀， 草籽易被雨水冲走,种 草成活率低等原因，往 往达不到满意的边坡 防护效果,而造成坡面 冲沟，表土流失等边坡 病害，导致大量的边坡 病害整治、修复工程， 使得该技术近年应用 较少。2液压喷播植草护坡液压喷播植草护坡，是国 外近十多年新开发的一项
9、边坡植物防护措施，是将 草籽、肥料、粘着剂、纸 浆、土壤改良剂上、色素 等按一定比例在混合箱内 配水搅匀，通过机械加压 喷射到边坡坡面而完成植 草施工的。施工简单、速度快； 施工质量高，草籽喷 播均匀发芽快、整齐一 致；防护效果好，正常情 况下，喷播一个月后坡 面植物覆盖率可达70% 以上，二个月后形成防 护、绿化功能；适用性广。目前，国 内液压喷播植草护坡在 公路、铁路、城市建设 等部门边坡防护与绿化 工程中使用较多。固土保水能力低，容 易形成径流沟和侵蚀； 施工者容易偷工减 料做假，形成表面现 象；因品种选择不当和 混合材料不够,后期容 易造成水土流失或冲 沟。3客土植生植物护坡客土植生植
10、物护坡，是将 保水剂、粘合剂、抗蒸腾 剂、团粒剂、植物纤维、 泥炭土、腐殖土、缓释复 合肥等一类材料制成客 ,经过专用机械搅拌后 吹附到坡面上，形成一定 厚度的客土层，然后将选 好的种子同木纤维、粘合 剂、保水剂、复合肥、缓 释营养液经过喷播机搅拌 后喷附到坡面客土层中。可以根据地质和气候 条件进行基质和种子配 方，从而具有广泛的适 应性；客土与坡面的结合牢 固；土层的透气性和肥力 好；i旱性较好；机械化程度高，速度 快，施工简淡，工期短； 植被防护效果好，基 本不需要养护就可维持 植物的正常生长：该法适用于坡度较小的 岩基坡面、风化岩及硬 质土砂地，道路边坡， 矿山，库区以及贫瘠土 地要求边
11、坡稳定、坡面冲 刷轻微,边坡坡度大的 地方，已经长期浸水地 区均不适合。4平铺草皮平铺草皮护坡，是通过人 工在边坡面铺设天然草皮 的一种传统边坡植物防护 措施。施工简单，工程造价低、 成坪时间短、护坡功效 快施工季节限制少。适用于附近草皮来源较由于前期养护管理困 难,新铺草皮易受各种 自然灾害,往往达不到 满意的边坡防护效果，易、边坡高度不高且坡 度较缓的各种上质及严 重风化的岩层和成岩作 用差的软岩层边坡防护 工程。是设计应用最多 的传统坡面植物防护措 施之一。而造成坡面冲沟、表土 流失、坍滑等边坡灾 害。导致大量的边坡病 害整治、修复工程。近 年来，由于草皮来源紧 张,使得平铺草皮护坡 的
12、作用逐渐受到了限 制。5生态袋护坡生态袋护坡，是利用人造 土工布料制成生态袋，植 物在装有土的生态袋中生 长，以此来进行护坡和修 复环境的一种护坡技术。透水、透气、不透土颗 粒、有很好的水环境和 潮湿环境的适用性，基 本不对结构产生渗水压 力。施工快捷、方便， 材料搬运轻便。由于空间环境所限,后 期植被生存条件受到 限制，整体稳定性较 差。6网格生态护坡网格生态护坡，是由砖、 石、混凝土砌块、现浇混 凝土等材料形成网格，在 网格中栽植植物，形成网 格与植物综合护坡系统， 既能起到护坡作用，同时 能恢复生态、保护环境。网格生态护坡将工程护 坡结构与植物护坡相结 合，护坡效果非常好。 其中现浇网格
13、生态护坡 是一种新型护坡专利技 术，具有护坡能力极强、 施工工艺简单、技术合 理、经济实用等优点， 是新一代生态护坡技 术，具有很大的实用价 值。5.4.3生态护岸建设由表5-2各类型的生态护坡优缺点对比，本工程最终选择网格生态护 坡。实施步骤大致为：1）坡面清理平整；2）钢筋铺设；3）网格模板套至 于钢筋上；4）浇铸网格并养护；5）植物种植。本项目计划在每个生态拦截单元两岸300m建设生态护岸，每村2个 拦截单元，5个村共计建设护岸3000m。5.4 . 3.1现浇网格建设施工方法（1）清理河道边坡，清捡河岸上、溪水河内的生活垃圾；修整河道边 坡，并勘测放线。（2）在整平的坡面上铺设钢筋，将
14、钢筋按照一定的角度交错铺设，根据需要可加锚固（执行建筑边坡工程技术规范（GB503302002）锚杆 可以有效减少边坡下滑力，起到河道边坡固定的作用。（3）混凝土浇铸生态护坡模板是一种预置模型，目前有斜网格和纵横网格两种，IoOommX 60Omm、120OmmX 80Omm、150OmmXIOOOmm 等多个尺寸模板，适合于不同类型，坡度，边长的边坡，网格内可种植物。（4）将现浇铸网格生态护坡模板套至于钢筋上，依据河岸坡面形势将模板拼接成一个整体的连续浇筑系统。（5）根据河岸坡体的性质，配比混凝土，搅拌均匀后用浇铸机浇铸。 待其凝固后，取下模板，进行养护。混凝土一般采用C15或c20标号，抗
15、 压强度1520MPa表51网格检测项目项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（MPa）合格标准内按JTGF8011-2004附录D或F检查2顶面高程（mm）50水准仪：50m检查3点，不足50m 检查2点3表面平整度（mm）302m直尺:锥坡检查3处,护坡每50m 检查3点4坡度（mm）不陡于设计值坡度尺量：每50m检查3点5厚度（mm）不小于设计值尺量：每IOOm检查3处6底面高程（mm）50水准仪：每50m检查3处7网眼尺寸（mm）100尺量：50m检查3点，不足50m检 查2点8边棱直顺度(mm)30网眼边长直尺量：每50m检查3处9嵌入度(mm)+ 50尺量外露部分：每50m检查3处外观检查：1、表面平整、无垂直通缝;2、勾缝平顺，无脱落现象5. 4. 3. 2植物种植(1)网格养护完成后，在网格内种植植物。(2)种子纯度在98%以上，发芽率85%以上。播种前先做好发芽试验， 以确定播种量；(3)草种尽量选择当地优良的乡土植物和先锋植物，需有种子质量鉴 定书；(4)播种
