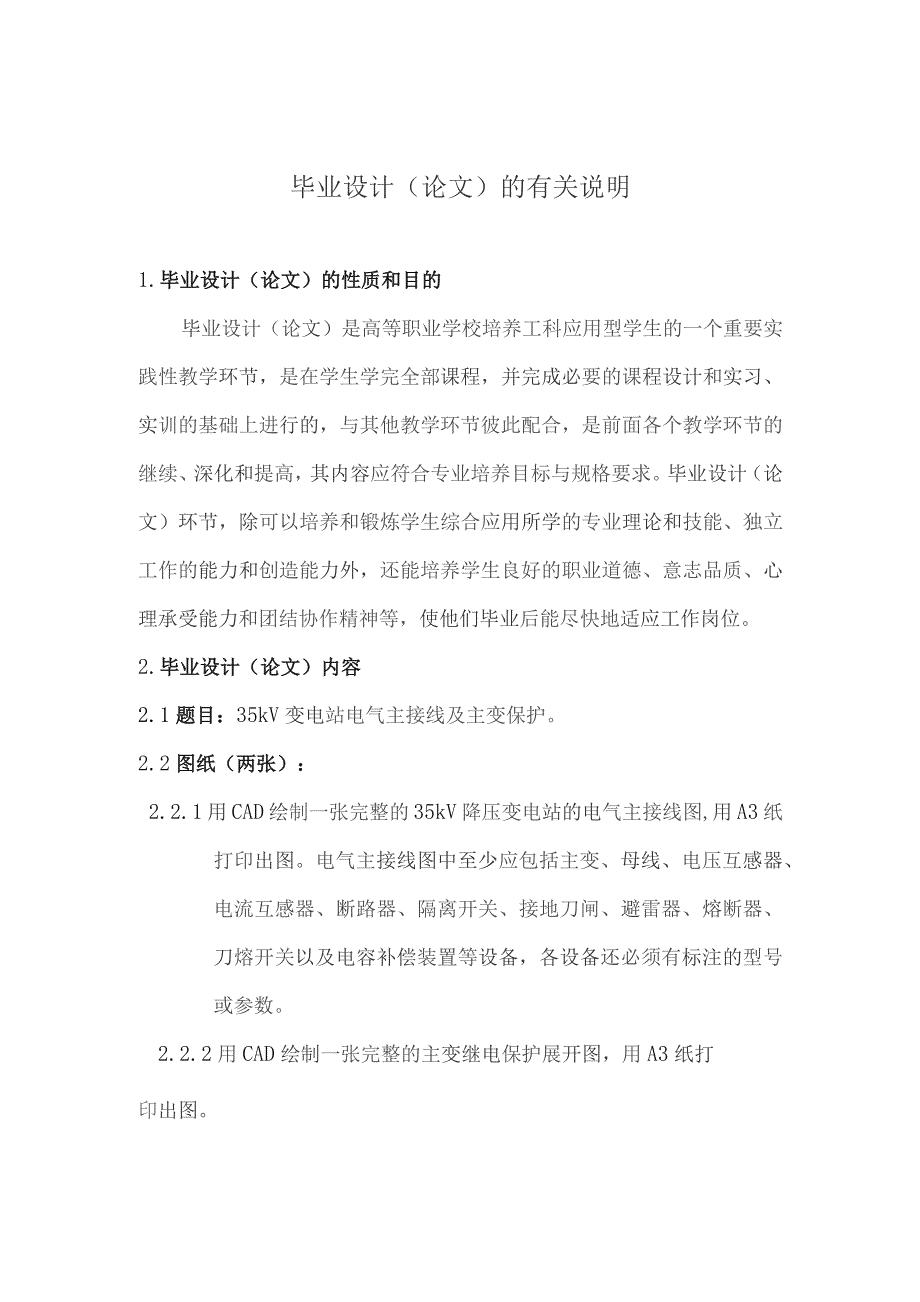

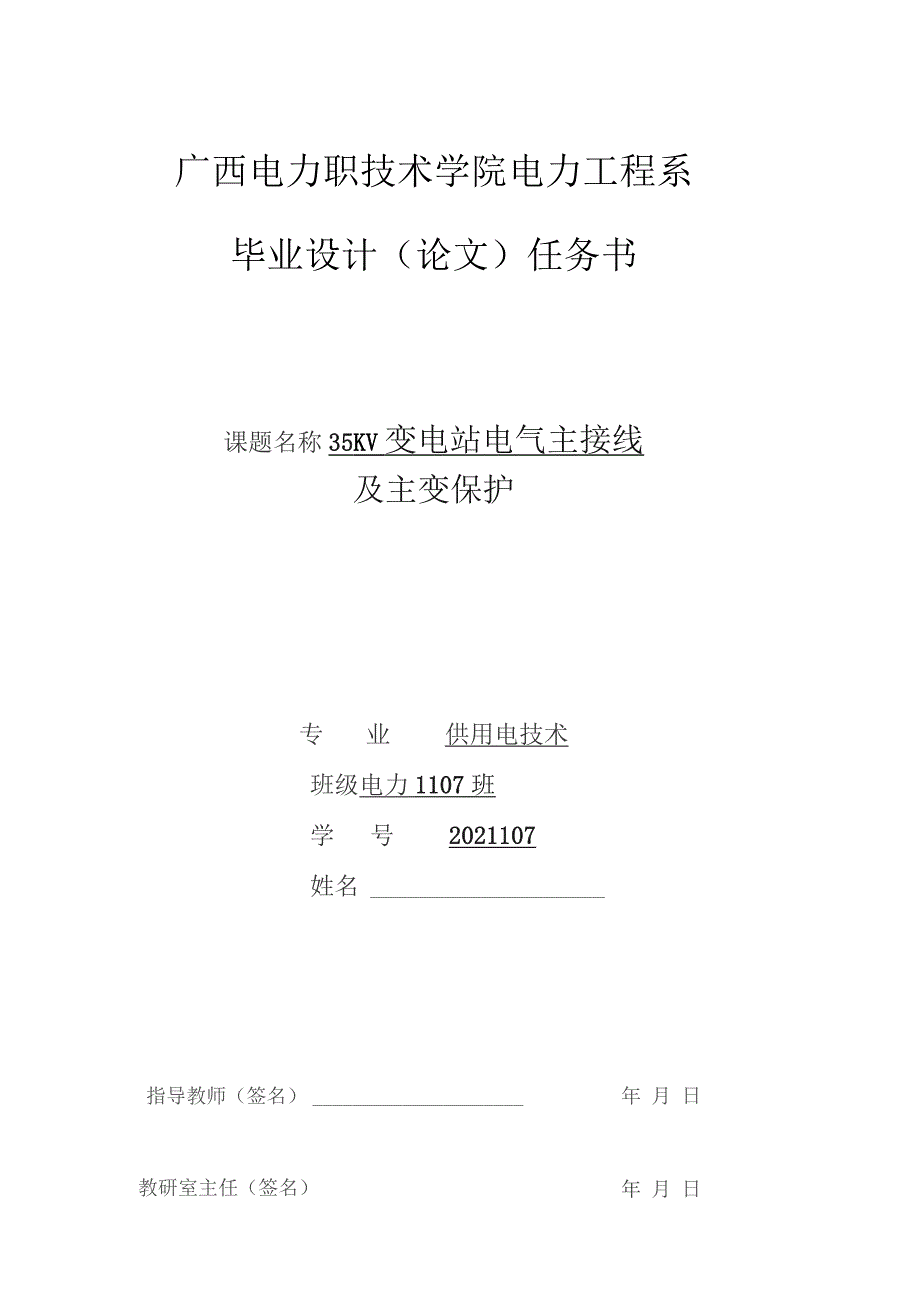

1、广西电力职技术学院电力工程系毕业设计(论文)任务书课题名称35KV变电站电气主接线及主变保护专业供用电技术班级电力1107班学号2021107姓名指导教师(签名)年 月 日年 月 日教研室主任(签名)毕业设计(论文)的有关说明1.毕业设计(论文)的性质和目的毕业设计(论文)是高等职业学校培养工科应用型学生的一个重要实践性教学环节,是在学生学完全部课程,并完成必要的课程设计和实习、实训的基础上进行的,与其他教学环节彼此配合,是前面各个教学环节的继续、深化和提高,其内容应符合专业培养目标与规格要求。毕业设计(论文)环节,除可以培养和锻炼学生综合应用所学的专业理论和技能、独立工作的能力和创造能力外,

2、还能培养学生良好的职业道德、意志品质、心理承受能力和团结协作精神等,使他们毕业后能尽快地适应工作岗位。2.毕业设计(论文)内容2.1题目:35kV变电站电气主接线及主变保护。2.2图纸(两张):2.2.1用CAD绘制一张完整的35kV降压变电站的电气主接线图,用A3纸打印出图。电气主接线图中至少应包括主变、母线、电压互感器、电流互感器、断路器、隔离开关、接地刀闸、避雷器、熔断器、刀熔开关以及电容补偿装置等设备,各设备还必须有标注的型号或参数。2.2.2用CAD绘制一张完整的主变继电保护展开图,用A3纸打印出图。2.3正文部分包括:2.3.1按照上述所列电气设备的顺序,依次说明它们的作用、结构、

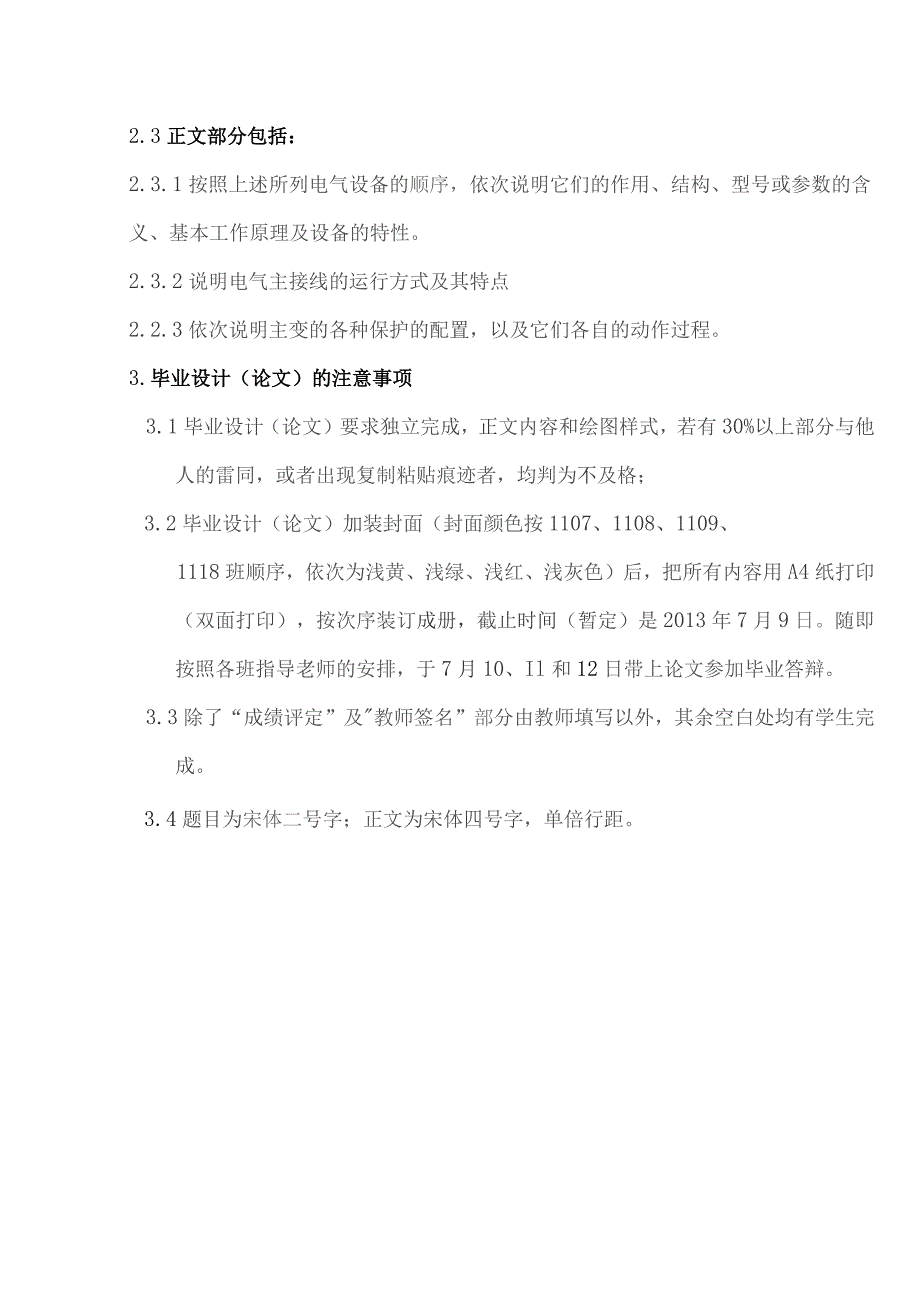

3、型号或参数的含义、基本工作原理及设备的特性。2.3.2说明电气主接线的运行方式及其特点2.2.3依次说明主变的各种保护的配置,以及它们各自的动作过程。3.毕业设计(论文)的注意事项3.1毕业设计(论文)要求独立完成,正文内容和绘图样式,若有30%以上部分与他人的雷同,或者出现复制粘贴痕迹者,均判为不及格;3.2毕业设计(论文)加装封面(封面颜色按1107、1108、1109、1118班顺序,依次为浅黄、浅绿、浅红、浅灰色)后,把所有内容用A4纸打印(双面打印),按次序装订成册,截止时间(暂定)是2013年7月9日。随即按照各班指导老师的安排,于7月10、Il和12日带上论文参加毕业答辩。3.3

4、除了“成绩评定”及教师签名”部分由教师填写以外,其余空白处均有学生完成。3.4题目为宋体二号字;正文为宋体四号字,单倍行距。广西电力职业技术学院毕业设计(论文)姓名学号2021107专业供用电技术年级大二指导教师吴畏毕业设计(论文)正文35kV变电站电气主接线及主变保护变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来。变电站起变换电压作用的设备是变压器,除此之外,变电站的设备还有开闭电路的开关设备,汇集电流的母线,计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等,有的变电站还有无功补偿设备。变电站的主要设

5、备和连接方式,按其功能不同而有差异。电气主接线是把变电站、断路器等按预期生产流程连成的电路。电气主接线是由高压电器通过连接线,按其功能要求组成接受和分配电能的电路,成为传输强电流、高电压的网络,故又称为一次接线或电气主系统。主接线代表了变电站电气部分主体结构,是电力系统接线的主要组成部分,是变电站电气设计的首要部分。它表明了变压器,线路和断路器等电气设备的数量和连接方式及可能的运行方式,从而完成变电、输配电的任务。1、电气设备的作用、结构、型号或参数的含义以及基本工作原理。1.1主变作用:交换交流电压、交换交流电流和交换阻抗。结构:线圈、铁芯、主变油箱、变压器油、调压装置、瓦斯继电器、油枕及油

6、位计、压力释放器、测温装置、冷却系统、潜油泵等组成。型号:35kV主变的型号SZ93150/35含义;S:三相;Z:有载调压:9:性能为9;3150:容量为315OkVA35:原边额定电压35kV。基本工作原理:变压器根据电磁感应原理制成的。一般有初级和次级两个互相独立绕组,这两个绕组公用一个铁芯,变压器初级绕组接通交流电源,在绕组内流过交变电流产生磁势,于是闭合铁芯中就有交变磁通。初、次级绕组就能感应出相同频率的交流电。1.2母线作用:汇集分配和传送电能。结构:母线按其结构分为硬母线、软母线、封闭母线三大类。(1)硬母线:按几何形状分为矩形母线、槽形母线和管形母线;按材质分为铜母线、铝母线、

7、钢母线。(2)软母线:分为铝绞线、铜纹线和钢芯铝线。(3)封闭母线:将母线用非金属材料制成的外壳保护起来的一种母线结构。型号:IokV(低压侧)母线1.MY-60*6:1.:铝;M:母线;Y:硬;60*6:母线的宽*厚(mm)。基本工作原理:以母线上接入两条线路为例,当其正常羽协或者母线外部短路时流入母线与母线的电流,它们的大小相等、相位相差180。当母线上发生短路时,短路电流均流向母线短路点,如果提供短路电流电源的电动势同相位,而且两支路的短路阻抗角相同时,两个电流就同相位,其相角差为0。因此,可由比相元件来判断母线上是否发生故障。这种母线保护只反映电流间的相位,因此具有较高的灵敏度。设备特

8、性(1)可扩展性。(2)安全性。(3)线路优化。1.3电压互感器作用:把高电压按比例关系变换成IooV或者更低等级的标准二次电压,供保护、计量、仪表装置使用。将高电压与电气工作人员隔离。结构:它的结构和变压器很相似,也有两个绕组,一个叫一次绕组,一个叫二次绕组。两个绕组装在或绕在铁芯上。两绕组之间遗迹染整与铁芯之间都有绝缘,使两个绕组之间以及绕组与铁芯之间都有电气间隔。型号:35kV(高压侧)电压互感器JDJ-35的含义:J:电压互感器;D:单相;J:油浸式;35:电压等级(kV)。JDJ-IO的含义:J:电压互感器;D:单相;J:油浸式;10:电压等级(kV)。基本工作原理:它的原理与变压器

9、基本相同,基本结构也是铁芯和原、副绕组。特点是容量很小且比较恒定,正常运行时接近于空载状态。电压互感器本身阻抗很小,一旦发生短路,电流将急剧增长而烧毁线圈。为此,电压互感器的原边接有熔断器,副边可靠接地,以免绝缘损坏时,副边出现对地高电位而造成人身和设备事故,电压互感器在运行时二次侧不准短路。1.4电流互感器作用:电流交换和电气隔离。可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途,结构:由相互绝缘的一次绕组、二次绕组、以及构架、壳体、接线端子构成。型号:35kV(高压侧)电流互感器1.CW1-35的含义:1.:电流互感器;C:瓷箱式绝缘;W:户外;1:

10、设计序号;35;电压等级(kV)oIOkV(低压侧)电流互感器1.DJ2TO的含义:1.:电流互感器;D:单匝;J:加强型;2:设计序号;10:电压等级(kV)o基本工作原理:电流互感器工作原理与变压器基本相同,电流互感器的工作原理相当于二次侧短路的变压器,用来变流,在二次侧接入电流表测量(可串联多个电流表)。电流互感器一次绕组的匝数较少,直接串联于电源线路中,一次负荷电流(Il)通过一次绕组时,产生按比例减小的二次电流(12),二次然欧洲匝数较多,与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。电流互感器的二次侧不能开路。1.5断路器作用:(1)断路器又叫空气开关,具有短路保护、

11、过载保护功能。(2)断路器的作用:当电路发生故障或者异常时,伴随着电流不断升高,并且升高的电流有可能损坏电路中的某些重要器件或贵重器件,也有可能烧毁电路甚至造成火灾。若电路中正确地安装了断路器,那么断路器就会在电流异常升高到一定的高度和一定的时候,自身熔断切断电流,从而起到保护电路安全运行的作用。(3)保护作用:当电力系统某一部分发生故障时,它和保护装置、自动装置相配合,将该故障部分从系统中迅速切除,减少停电范围,防止事故扩大,保护系统中的各类电器设备不受损坏,保证系统无故障部分安全运行。(4)用于控制回路:断路器可以正常情况下接通和断开高压电路中的空载及负荷电流。在系统发生故障时能与保护装置

12、和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。结构:主要结构大体分为导电部分,灭弧部分,绝缘部分,操作机构部分。型号:35kV(高压侧)断路器1.N8-40.5的含义:1.N:高压户内SF6断路器:8:设计序号;40.5:最高工作电压(kV)。IOkV(低压侧)断路器ZN28-12的含义:ZN:户内真空断路器;28:设计序号;12:最高工作电压(kV)。基本工作原理:断路器一般由触头系统、灭弧系统、操作机构、脱抠器、外壳等构成。工作中,使用断路器的三副主触头串联在被控制的三相主回路中,按下接通按钮时,处于状态。歪理是锁扣反作用弹簧的反力,将固定锁扣上面的动触头与静触头

13、闭合,并由锁扣锁住搭钩使动静触头保持闭合,开光处于接通状态。当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,通过杠杆推动搭钩与锁扣脱开,在反作用的推动下,(电流越大,动作时间越短),动、静触头分开,从而切断电路,使用电设备不致因过载而烧毁。1.6隔离开关作用:(1)用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。(2)隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式。(3)以接通或断开小电流电路。结构:隔离开关主要有导电部分、绝缘部分、传动部分和底座部分组成。型号:35kV(高压侧)隔离开关GW4-35

14、G:GW高压户外隔离开关;4:设计序号;35:电压等级(kV);G:改进型。IokV(低压侧)隔离开关GN5-10的含义:GN:低压户内隔离开关;5:设计序号;10:电压等级(kV).基本工作原理:隔离开关,就是由一组静触头与一组动触头组成的开关,没有灭弧能力,一般用于将电力回路与电源隔开。对于低压隔离开关,一般采用手动操作系统。而高压隔离开关一般采用电动操作系统。隔离开关的操作机构通过连接管隔离开关的主动级的绝缘支柱旋转90,底座内的连杆带带另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,主动级通过极间联动管、带动两个动极转动,从而保持三相同步动作。机构中的辅助开关与机构主输出相连,在分合闸

15、位置事发出相应的分合信号。1.7接地刀闸作用:接地刀闸其实就是电路接地部分的机械式开关。它能在一定时间内承载非正常条件下的电流,但要求它承载正常电路条件下的电流。按照安规”的规定,电气设备检修时,必须进行接地,一般情况是挂接地线”。有些地方接地线不方便,有些地方经常接地线也不方便,且挂接的地线无法和电气设备进行连锁,常会误操作,出现“带地线送电”的恶性事故,于是就将临时挂接的地线改为固定安装的接地刀闸,一般有机械闭锁功能,或和隔离开关“连动二结构:接地刀闸静触头固定在隔离开关的导电管上,懂触头安装在底座上的接地闸刀钢管的端部。型号:35kV(高压侧)接地刀闸JN22-35/40.5的含义:JN:高压户内接地刀闸;22:设计序号;35:额定电压;40.5:短时耐受电流IOkV(低压侧)接地刀闸JN15T2/31.5的含义:JN:高压户内接地刀闸;15:设计序号;12:额定电压;31.5:短时耐受电流。基本工作原理:开关柜停电后必须退到检修位置,接地刀闸将三相出线短路后接地,起到检修安全保
