《室温对镁水泥净浆的凝结时间影响较大.docx》由会员分享，可在线阅读，更多相关《室温对镁水泥净浆的凝结时间影响较大.docx（4页珍藏版）》请在第壹文秘上搜索。

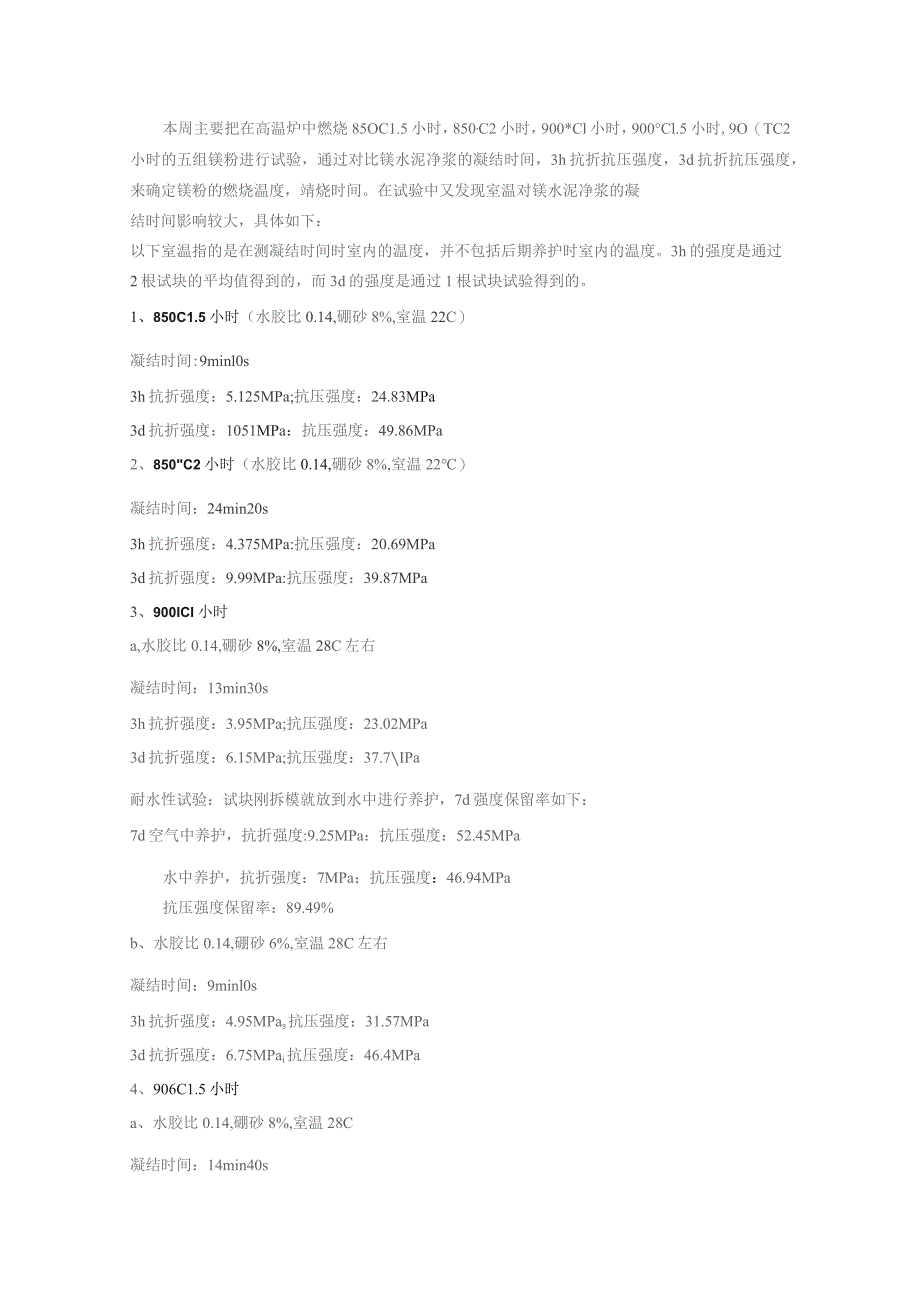

1、本周主要把在高温炉中燃烧85OC1.5小时，850,C2小时，900*Cl小时，900Cl.5小时,9O（TC2小时的五组镁粉进行试验，通过对比镁水泥净浆的凝结时间，3h抗折抗压强度，3d抗折抗压强度，来确定镁粉的燃烧温度，靖烧时间。在试验中又发现室温对镁水泥净浆的凝结时间影响较大，具体如下：以下室温指的是在测凝结时间时室内的温度，并不包括后期养护时室内的温度。3h的强度是通过2根试块的平均值得到的，而3d的强度是通过1根试块试验得到的。1、850C1.5小时（水胶比0.14,硼砂8%,室温22C）凝结时间:9minl0s3h抗折强度：5.125MPa;抗压强度：24.83MPa3d抗折强度：
2、1051MPa：抗压强度：49.86MPa2、850C2小时（水胶比0.14,硼砂8%,室温22）凝结时间：24min20s3h抗折强度：4.375MPa:抗压强度：20.69MPa3d抗折强度：9.99MPa:抗压强度：39.87MPa3、900ICI小时a,水胶比0.14,硼砂8%,室温28C左右凝结时间：13min30s3h抗折强度：3.95MPa;抗压强度：23.02MPa3d抗折强度：6.15MPa;抗压强度：37.7IPa耐水性试验：试块刚拆模就放到水中进行养护，7d强度保留率如下：7d空气中养护，抗折强度:9.25MPa：抗压强度：52.45MPa水中养护，抗折强度：7MPa；抗

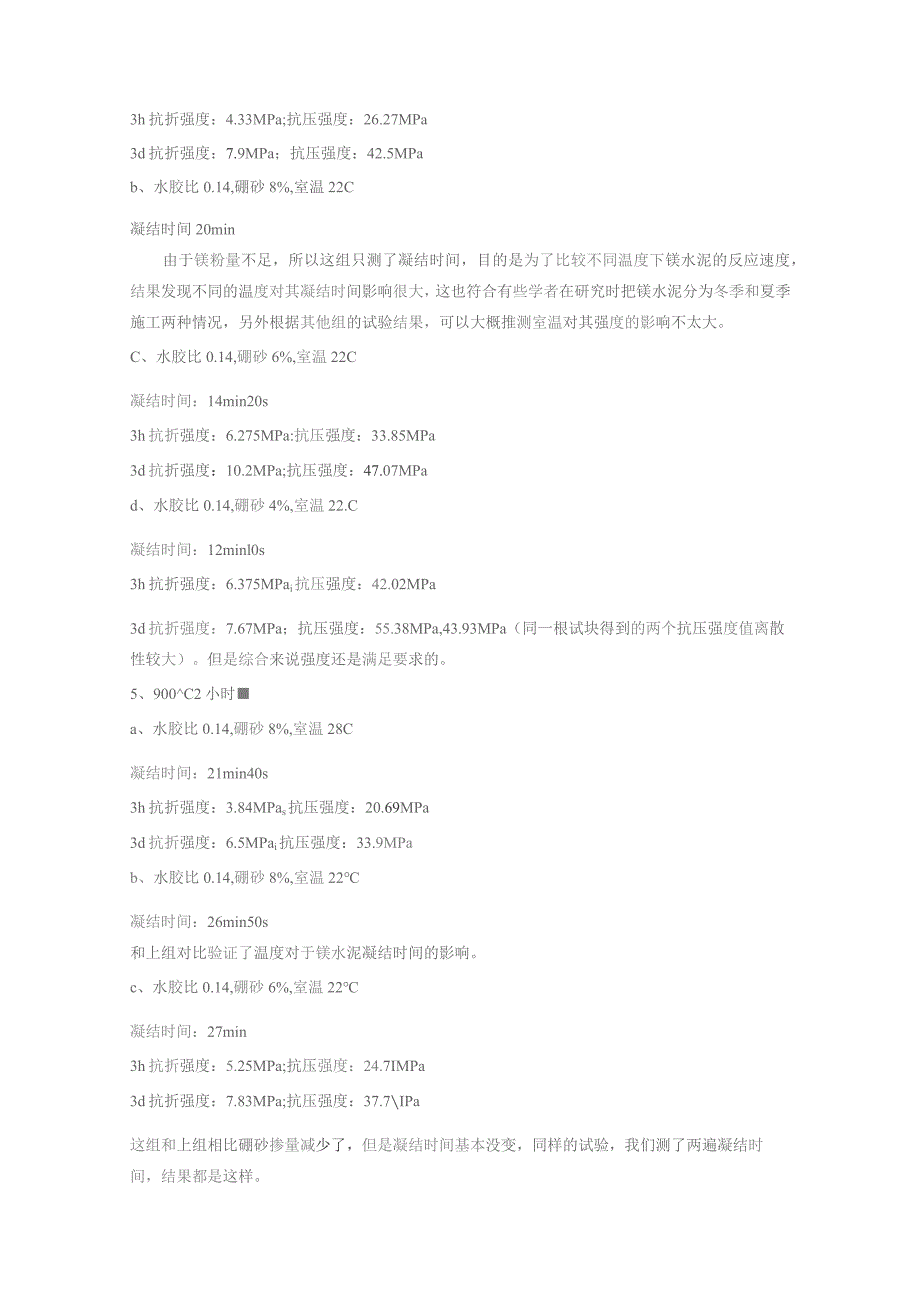

3、压强度：46.94MPa抗压强度保留率：89.49%b、水胶比0.14,硼砂6%,室温28C左右凝结时间：9minl0s3h抗折强度：4.95MPas抗压强度：31.57MPa3d抗折强度：6.75MPai抗压强度：46.4MPa4、906C1.5小时a、水胶比0.14,硼砂8%,室温28C凝结时间：14min40s3h抗折强度：4.33MPa;抗压强度：26.27MPa3d抗折强度：7.9MPa；抗压强度：42.5MPab、水胶比0.14,硼砂8%,室温22C凝结时间20min由于镁粉量不足，所以这组只测了凝结时间，目的是为了比较不同温度下镁水泥的反应速度，结果发现不同的温度对其凝结时间影响
4、很大，这也符合有些学者在研究时把镁水泥分为冬季和夏季施工两种情况，另外根据其他组的试验结果，可以大概推测室温对其强度的影响不太大。C、水胶比0.14,硼砂6%,室温22C凝结时间：14min20s3h抗折强度：6.275MPa:抗压强度：33.85MPa3d抗折强度：10.2MPa;抗压强度：47.07MPad、水胶比0.14,硼砂4%,室温22.C凝结时间：12minl0s3h抗折强度：6.375MPai抗压强度：42.02MPa3d抗折强度：7.67MPa；抗压强度：55.38MPa,43.93MPa（同一根试块得到的两个抗压强度值离散性较大）。但是综合来说强度还是满足要求的。5、900C

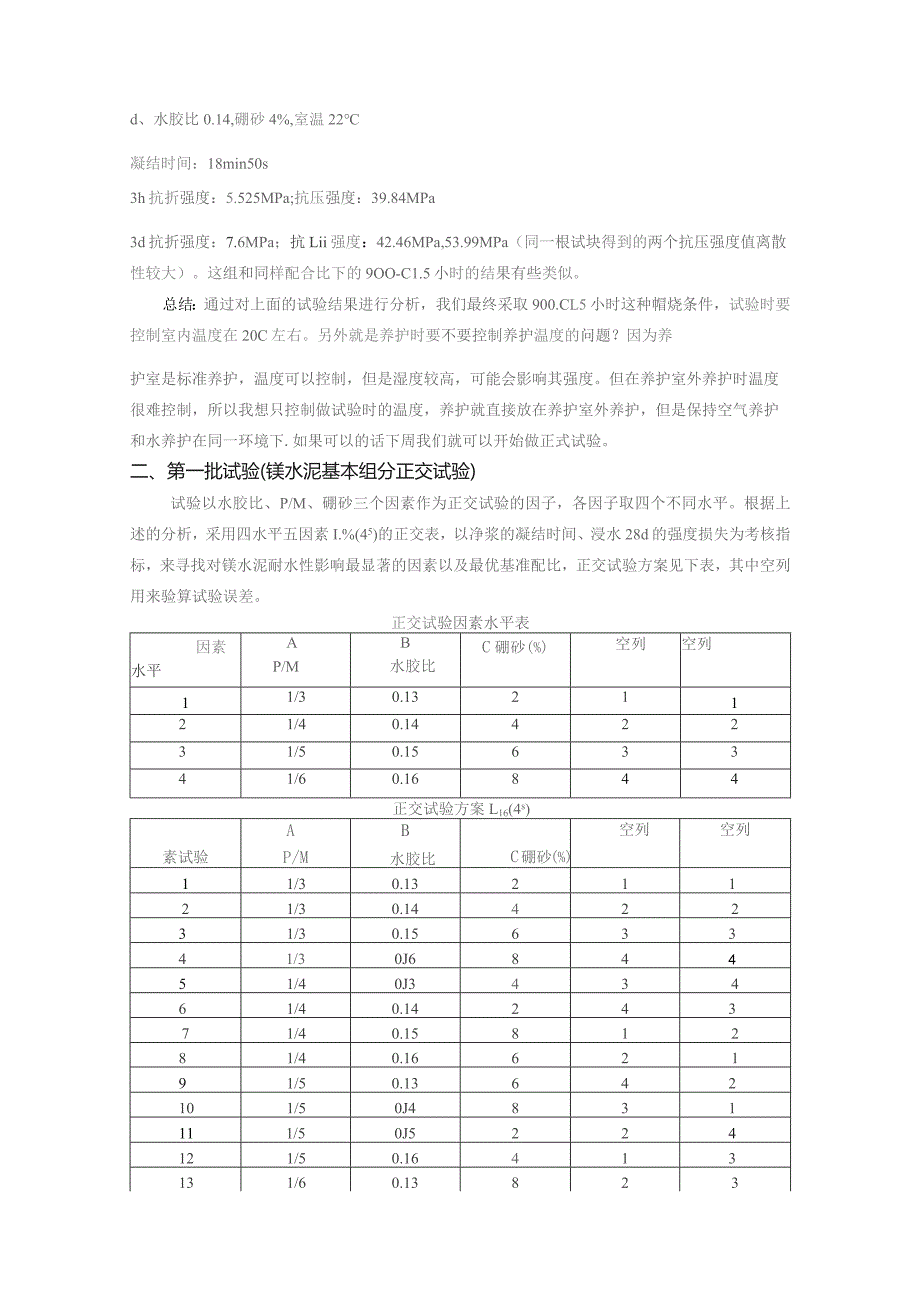

5、2小时a、水胶比0.14,硼砂8%,室温28C凝结时间：21min40s3h抗折强度：3.84MPas抗压强度：20.69MPa3d抗折强度：6.5MPai抗压强度：33.9MPab、水胶比0.14,硼砂8%,室温22凝结时间：26min50s和上组对比验证了温度对于镁水泥凝结时间的影响。c、水胶比0.14,硼砂6%,室温22凝结时间：27min3h抗折强度：5.25MPa;抗压强度：24.7IMPa3d抗折强度：7.83MPa;抗压强度：37.7IPa这组和上组相比硼砂掺量减少了，但是凝结时间基本没变，同样的试验，我们测了两遍凝结时间，结果都是这样。d、水胶比0.14,硼砂4%,室温22凝结
6、时间：18min50s3h抗折强度：5.525MPa;抗压强度：39.84MPa3d抗折强度：7.6MPa；抗Lii强度：42.46MPa,53.99MPa（同一根试块得到的两个抗压强度值离散性较大）。这组和同样配合比下的9OO-C1.5小时的结果有些类似。总结：通过对上面的试验结果进行分析，我们最终采取900.CL5小时这种帽烧条件，试验时要控制室内温度在20C左右。另外就是养护时要不要控制养护温度的问题？因为养护室是标准养护，温度可以控制，但是湿度较高，可能会影响其强度。但在养护室外养护时温度很难控制，所以我想只控制做试验时的温度，养护就直接放在养护室外养护，但是保持空气养护和水养护在同一
7、环境下.如果可以的话下周我们就可以开始做正式试验。二、第一批试验(镁水泥基本组分正交试验)试验以水胶比、P/M、硼砂三个因素作为正交试验的因子，各因子取四个不同水平。根据上述的分析，采用四水平五因素I.%(45)的正交表，以净浆的凝结时间、浸水28d的强度损失为考核指标，来寻找对镁水泥耐水性影响最显著的因素以及最优基准配比，正交试验方案见下表，其中空列用来验算试验误差。正交试验因素水平表因素水平AP/MB水胶比C硼砂(%)空列空列11/30.1321121/40.1442231/50.1563341/60.16844正交试验方案L16(4s)素试验AP/MB水胶比C硼砂(%)空列空列11/30.1321121/30.1442231/30.1563341/30J684451/40J343461/40.1424371/40.1581281/40.1662191/50.13642101/50J4831111/50J5224121/50.16413131/60.13823141/60.14614151/60.15441161/60J6232
