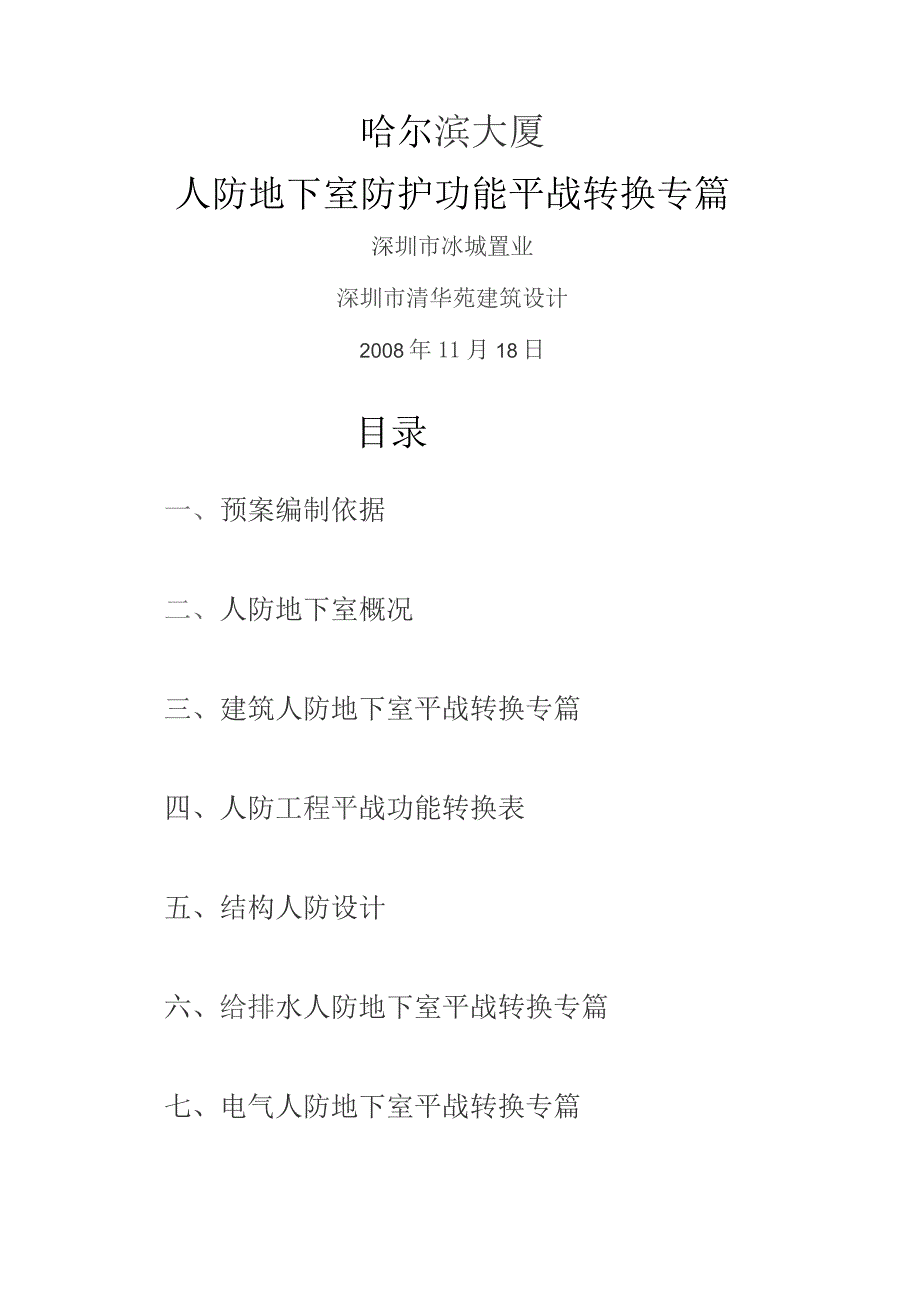

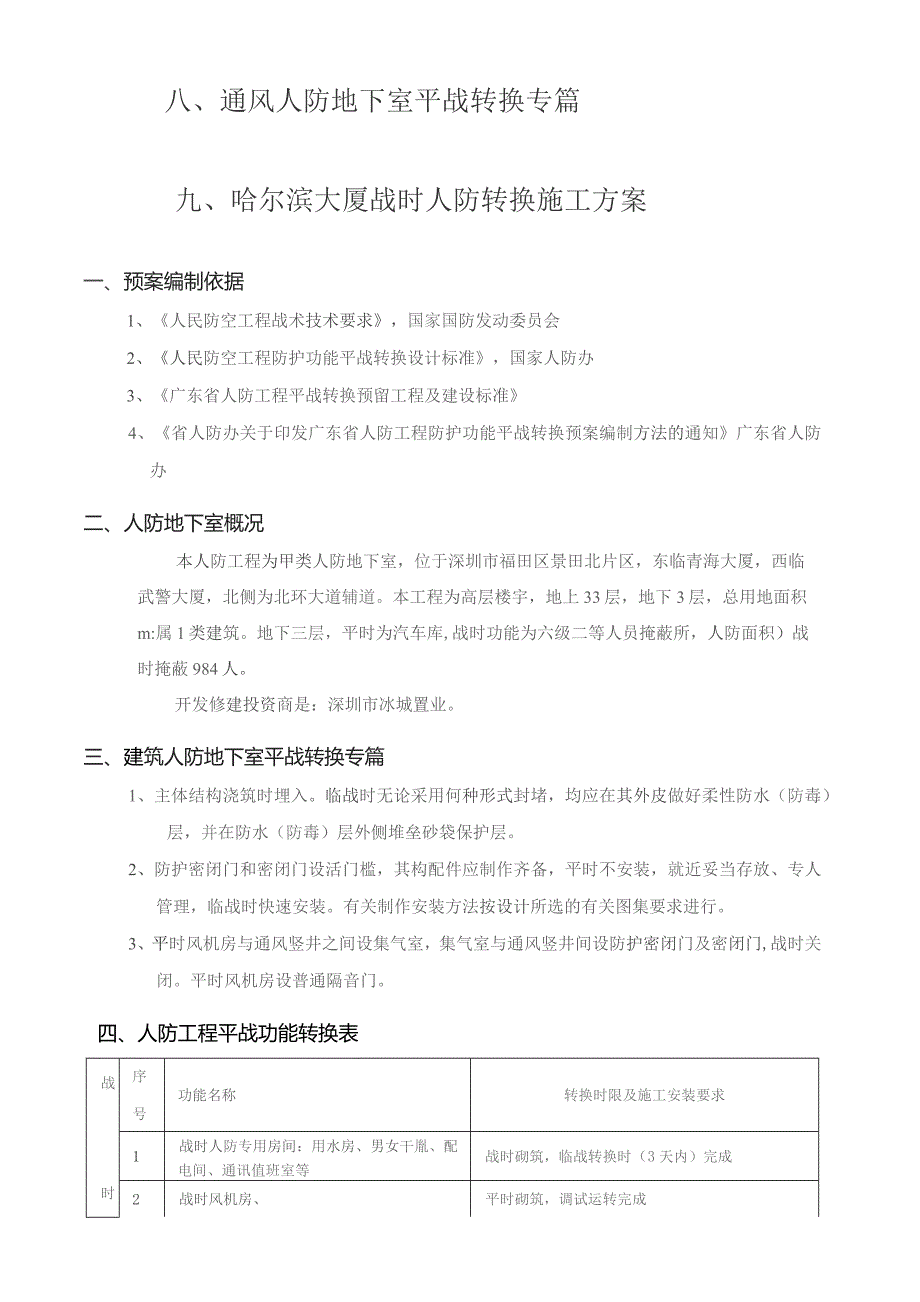

1、哈尔滨大厦人防地下室防护功能平战转换专篇深圳市冰城置业深圳市清华苑建筑设计2008年11月18日目录一、预案编制依据二、人防地下室概况三、建筑人防地下室平战转换专篇四、人防工程平战功能转换表五、结构人防设计六、给排水人防地下室平战转换专篇七、电气人防地下室平战转换专篇八、通风人防地下室平战转换专篇九、哈尔滨大厦战时人防转换施工方案一、预案编制依据1、人民防空工程战术技术要求，国家国防发动委员会2、人民防空工程防护功能平战转换设计标准，国家人防办3、广东省人防工程平战转换预留工程及建设标准4、省人防办关于印发广东省人防工程防护功能平战转换预案编制方法的通知广东省人防办二、人防地下室概况本人防工程
2、为甲类人防地下室，位于深圳市福田区景田北片区，东临青海大厦，西临武警大厦，北侧为北环大道辅道。本工程为高层楼宇，地上33层，地下3层，总用地面积m:属1类建筑。地下三层，平时为汽车库,战时功能为六级二等人员掩蔽所，人防面积）战时掩蔽984人。开发修建投资商是：深圳市冰城置业。三、建筑人防地下室平战转换专篇1、主体结构浇筑时埋入。临战时无论采用何种形式封堵，均应在其外皮做好柔性防水（防毒）层，并在防水（防毒）层外侧堆垒砂袋保护层。2、防护密闭门和密闭门设活门槛，其构配件应制作齐备，平时不安装，就近妥当存放、专人管理，临战时快速安装。有关制作安装方法按设计所选的有关图集要求进行。3、平时风机房与通

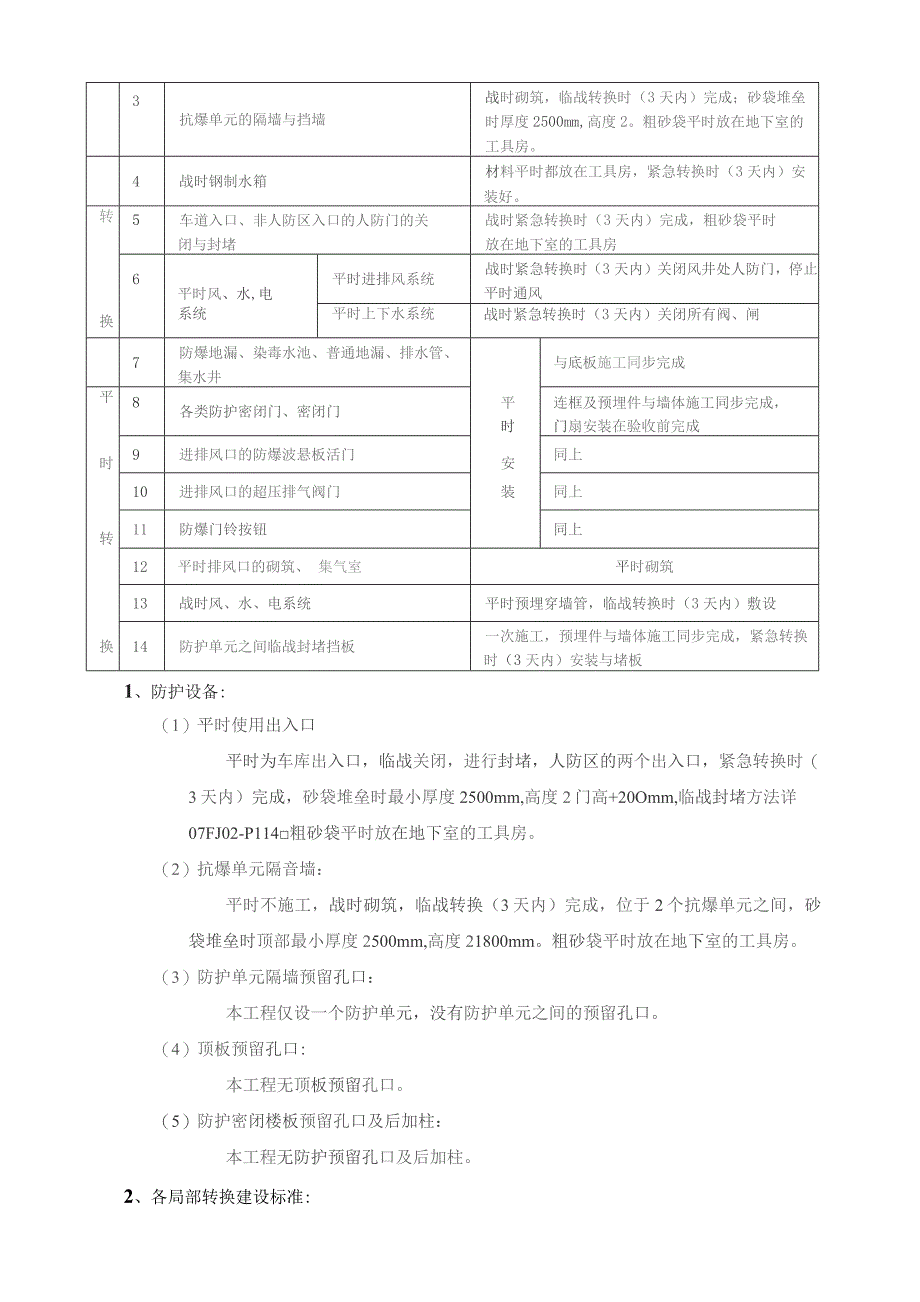

3、风竖井之间设集气室，集气室与通风竖井间设防护密闭门及密闭门,战时关闭。平时风机房设普通隔音门。四、人防工程平战功能转换表战时序号功能名称转换时限及施工安装要求1战时人防专用房间：用水房、男女干胤、配电间、通讯值班室等战时砌筑，临战转换时（3天内）完成2战时风机房、平时砌筑，调试运转完成3抗爆单元的隔墙与挡墙战时砌筑，临战转换时（3天内）完成；砂袋堆垒时厚度2500mm,高度2。粗砂袋平时放在地下室的工具房。4战时钢制水箱材料平时都放在工具房，紧急转换时（3天内）安装好。转5车道入口、非人防区入口的人防门的关战时紧急转换时（3天内）完成，粗砂袋平时闭与封堵放在地下室的工具房6平时风、水,电平时进
4、排风系统战时紧急转换时（3天内）关闭风井处人防门，停止平时通风换系统平时上下水系统战时紧急转换时（3天内）关闭所有阀、闸7防爆地漏、染毒水池、普通地漏、排水管、集水井平与底板施工同步完成平8各类防护密闭门、密闭门连框及预埋件与墙体施工同步完成，时门扇安装在验收前完成时9进排风口的防爆波悬板活门安同上10进排风口的超压排气阀门装同上转11防爆门铃按钮同上12平时排风口的砌筑、集气室平时砌筑13战时风、水、电系统平时预埋穿墙管，临战转换时（3天内）敷设换14防护单元之间临战封堵挡板一次施工，预埋件与墙体施工同步完成，紧急转换时（3天内）安装与堵板1、防护设备:（1）平时使用出入口平时为车库出入口，
5、临战关闭，进行封堵，人防区的两个出入口，紧急转换时（3天内）完成，砂袋堆垒时最小厚度2500mm,高度2门高+20Omm,临战封堵方法详07FJ02-P114粗砂袋平时放在地下室的工具房。（2）抗爆单元隔音墙：平时不施工，战时砌筑，临战转换（3天内）完成，位于2个抗爆单元之间，砂袋堆垒时顶部最小厚度2500mm,高度21800mm。粗砂袋平时放在地下室的工具房。（3）防护单元隔墙预留孔口：本工程仅设一个防护单元，没有防护单元之间的预留孔口。（4）顶板预留孔口:本工程无顶板预留孔口。（5）防护密闭楼板预留孔口及后加柱：本工程无防护预留孔口及后加柱。2、各局部转换建设标准:(1)平时使用出入口应预
6、置封堵器材，其构配件应制作齐备，平时不安装，做好标识，就近专门位置固定存放(粗砂袋平时放在地下室的工具房)，专人管理，临战时快速安装。(2)所有预埋件在主体结构浇筑时埋入。临战时无论采用何时种形式封堵，均应在其外皮做好柔性防水(防毒)层，并在防水(防毒)层外侧堆垒砂袋保护层。(3)各局部转换均就在3天内完成。除本专篇所说明的问题外，平战转换预留工程应符合国家现行有关的标准、标准及相关文件规定，并且平战转换应按紧急转换时限标准设计。五、结构人防设计1、人防结构设计依据人防结构设计标准、规程及标准人民防空地下室设计标准GB50038-2005地下工程防水技术标准GB50108-2001建筑结构荷载
7、标准GB50009-2002混凝土结构设计标准建筑抗震设计标准建筑地基根底设计标准2、概况本工程地下室共3层，结构类型为框支剪力墙高层结构。本工程为甲类核六级人防工程，设有1个人防防护单元，总建筑面积为:人防地下室设计结合平时与战时统一考虑，人防地下室为全埋式，根底为人工挖孔桩根底。本工程设防烈度为七度，设计荷载取值按人民防空地下室设计标准(GB50038-2005)取值，顶板荷载不计入上部建筑物影响。整个场地地下室抗浮设防水位相对标高按。3、等效静荷载标准值(KPa)人防设计的等效静荷载标准值的取值见表1.37表1.3-5。表L3-1等效静荷载标准值KPa)部位顶板底板荷载557040502
8、5备注覆土覆土覆土覆土端承桩表1.3-2等效静荷载标准值KPa）部位通道顶板通道底板外墙（通道净跨小于3m时）（通道净跨小于3m时）荷载6575506050备注覆土WV覆土这覆土V覆土W饱和土中表1.3-3等效静荷载标准值KPa）部位出入口临空墙门框墙室外楼梯荷载1301602002406030备注室内室外室内室外正面反面表1.3-4等效静荷载标准值（KPa）部位相邻防护单元与普通地下室相邻隔墙门框墙隔墙门框墙隔墙门框墙荷载5010010090110170备注抗力级别相同抗力级别不同室内室外室内、室外表1.3-5等效静荷载标准值（KPa）部位开敞式防倒塌棚架首层楼梯间防倒塌挑檐荷载501550
9、15备注垂直水平上外表下外表4、材料（1）混凝土强度等级墙柱：C50:梁板：C35!混凝土综合调整系数：C55级及以下的混凝土为;地下室底、顶板及外墙采用集料级配的防水混凝土C35（S8）,并掺混凝土膨胀防水剂，限膨胀率为0.02%0.04%,混凝土抗渗等级为S8。本场地地下水对混凝土无腐蚀性。假设地下水对混凝土有腐蚀性时，要求与土壤接触构件的混凝土，采用不低于525号的普通硅酸盐水泥，水灰比不大于0.45,水泥用量不小于300Kgm2o(2)钢筋：HRB235级钢筋(山fy=210N/m/),综合调整系数：；HRB335级钢筋(fy=300Nmm2),综合调整系数：；HRB400级钢筋(中f
10、y=400N/mm?),综合调整系数：1.20。5、人防荷载组合顶板：静荷载标准值+顶板核爆动等效静荷载标准值底板：地板静荷载标准值+地板核爆动等效静荷载标准值+水压力标准值外墙：顶板传来核爆动等效静荷载标准值+顶板传来的静载标准值+上部建筑物自重标准值+外墙自重标准值+土压力标准值+水压力标准值+核爆动产生的水平等效静荷载标准值内承重墙柱：顶板传来核爆动等效静荷载标准值+静载标准值+上部建筑物自重标准值+内承重墙自重标准值荷载分项系数：(1)永久荷载的分项系数：当其效应对结构不利时取1.2,有利时取1.0。(2)人防等效静荷载的分项系数：均取为1.0。6、根底选型本工程采用人工挖孔桩根底。桩
11、端持力层为中风化花岗岩，桩端持力层端阻力特征值5000KPa,桩端进持力层不小于,有效桩长6m。地下室不设伸缩缝和防震缝，通过设置后浇带和掺混凝土膨胀防水剂，解决混凝土的收缩问题。7、人防结构构造要求(1)构造措施；底板厚度：800mm：顶板厚度：200mm；外墙厚度：550mm：室外临空墙厚度：300mm:门框墙厚度：300mm,500mm。密闭隔墙厚度：250mm,(2)配筋要求板、梁：最小配筋率：C20时：0.20%；C25C35时：0.25%；C40C55时:0.30%；C60C80时：0.35%；注：采用HRB400时，应减少0.1；根底底板由非人防控制时，可适当降低，但不小于1.5
12、%：0.20%和45ft/fy中的较大者；支座钢筋：按计算配筋且不小于受拉主筋的1/3；连续梁、框架梁距支座L5倍梁高范围内箍筋应加密，箍筋配筋率应不小于0.15%；墙、柱：全截面最小配筋率：0.60%；双面配筋的拉结筋：梅花形布置且不小于6500；防护密闭门门框墙：受力钢筋不小于小12250；配筋率不宜小于0.25%；8、其它(1)人防门及槽钢组合封堵梁的安装吊钩及门框，侧墙预埋件均严格按照人防工程标准图集和人防工程防护功能平战转换设计图集设计。(2)地下室临时转换措施中的预埋件应在施工中预埋，预制碎构件也应在施工中预制好，并在平时做好维护保养。(3)所有防护密闭隔墙，密闭墙在施工支模时假设
13、采用螺杆拉结模板，只可使用一次性螺杆，不允许采用PVC管或竹套管。(4)临时砌筑抗爆隔墙400厚，MUlo水泥空心砌块，M5混合砂浆。战时砌筑的墙体与现混凝土结构相连接处，在碎施工时沿墙高每500预留3e6拉结筋，拉结筋每边外伸不小于100Orn,另一端与柱或墙内钢筋绑扎。六、给排水人防地下室平战转换专篇本人防工程仅设一个防护单元，为二等人员掩蔽所，掩蔽面积：2,掩蔽人员：984人；以城市自来水作为供水水源，给水压力和水量满足设计要求。用水量：生活用水指标：4L/人.d(储水时间8d),经计算生活用水量3m3,口部洗消水为5,储存在生活水箱中，设计共储存生活用水量3711饮用用水指标:5L/人
14、.d(储水时间15d),经计算饮用水用水量7m3,设计共储存饮用水量74n?。1、水箱安装要求：1)、防空地下室采用装配式钢板水箱作为战时贮水箱，临战前三天安装到位，进水管应施工到水表之前，所有穿过抗爆墙的给水管道套管全部预埋到位，其余局部战时施工，所有管材应提前准备，还应有可靠的技术措施，以满足在战前3天内完成系统转换及充水的措施。2）、构筑完毕后进行管道清理及消毒处理保证人防时间内正常，平安使用。3）、水箱在非人防时间内，使用城市自来水供水，临战时应安排专人检查水箱是否己经充满。4）、人防区内生活用水和洗消用水采用电动供水设备供给，抽取战时水箱的水供战时人员生活及战后洗消用水，给水管战前3天内安装，但需做好各种管道的预埋及其它平战转换工作。同时设置手摇泵（临战前三天安装到位），保证电力供给停止时的用水需要。5）、在饮用水箱附近显眼位置悬挂提示牌，提示水箱用水只供饮用，防止浪费。2、干厕安装及使用要求：1）、干厕临战前三天应构筑完毕，干厕内的污水集水坑，其污水泵及其排水管应平时安装
