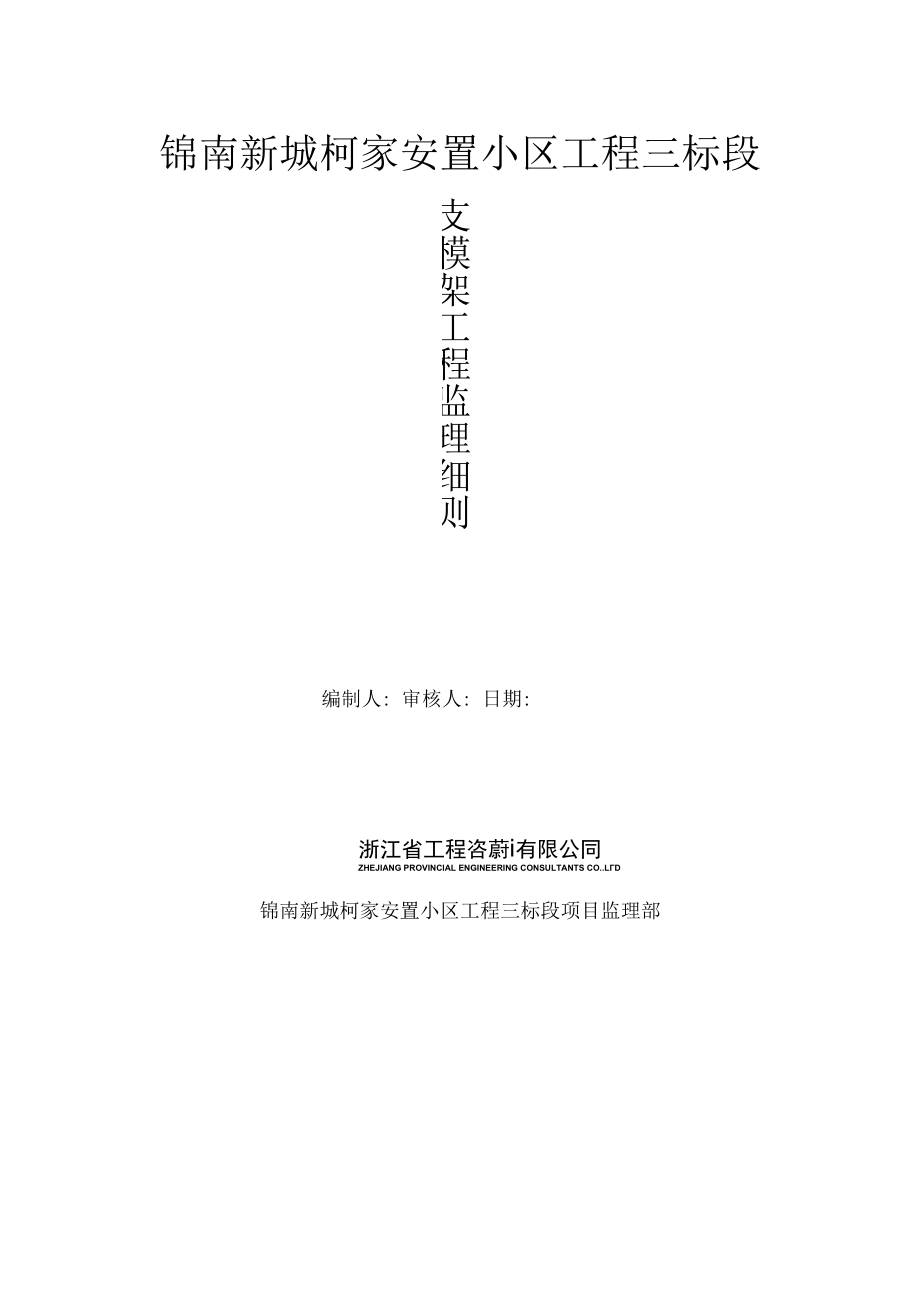

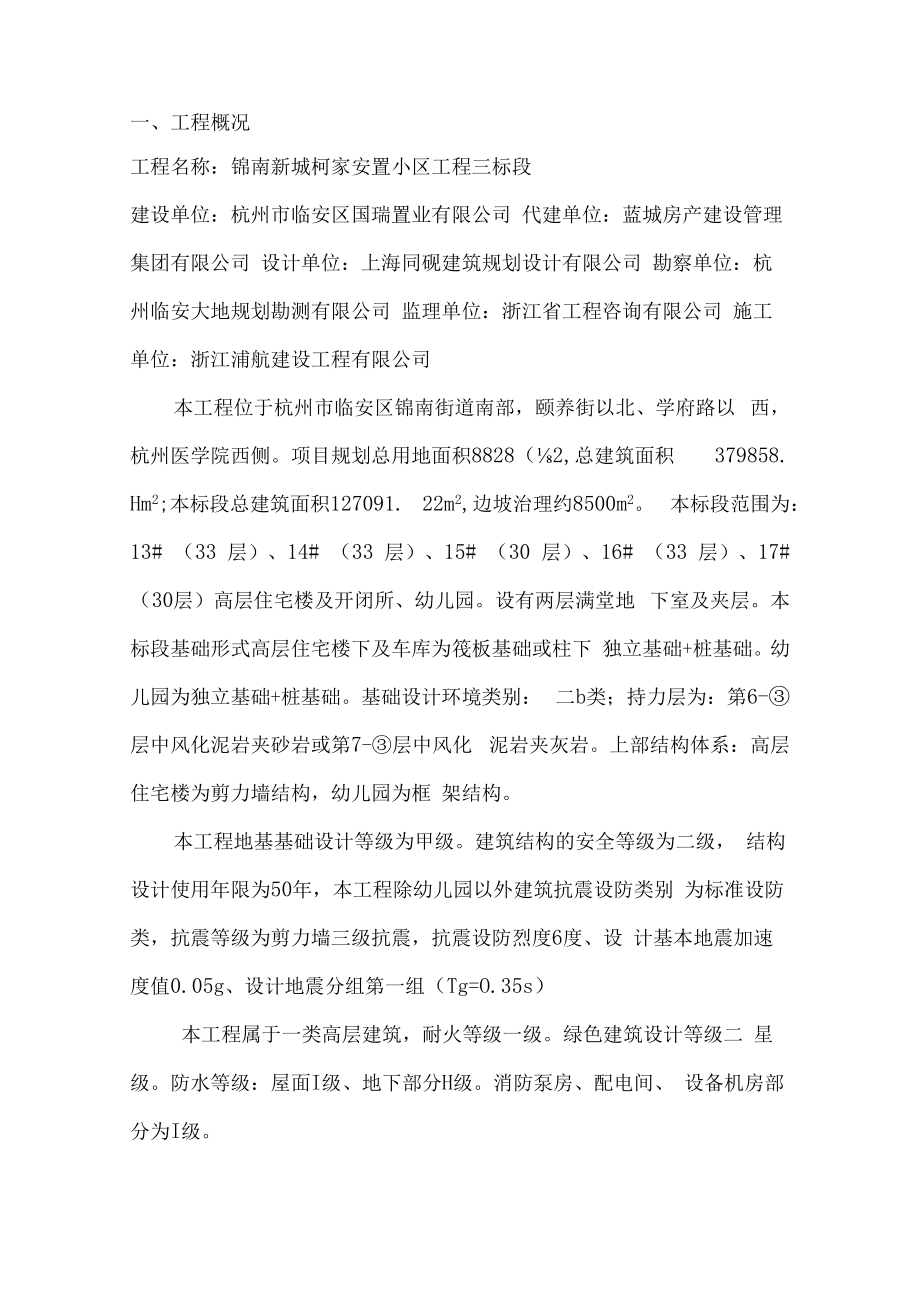

1、锦南新城柯家安置小区工程三标段支模架工程监理细则编制人: 审核人: 日期:浙江省工程咨蔚i有限公同ZHEJIANG PROVINCIAL ENGINEERING CONSULTANTS CO.LD锦南新城柯家安置小区工程三标段项目监理部一、工程概况工程名称：锦南新城柯家安置小区工程三标段建设单位：杭州市临安区国瑞置业有限公司 代建单位：蓝城房产建设管理集团有限公司 设计单位：上海同砚建筑规划设计有限公司 勘察单位：杭州临安大地规划勘测有限公司 监理单位：浙江省工程咨询有限公司 施工单位：浙江浦航建设工程有限公司本工程位于杭州市临安区锦南街道南部，颐养街以北、学府路以 西，杭州医学院西侧。项目规
2、划总用地面积8828（2,总建筑面积 379858. Hm2;本标段总建筑面积127091. 22m2,边坡治理约8500m2。 本标段范围为：13# （33 层）、14# （33 层）、15# （30 层）、16# （33 层）、17# （30层）高层住宅楼及开闭所、幼儿园。设有两层满堂地 下室及夹层。本标段基础形式高层住宅楼下及车库为筏板基础或柱下 独立基础+桩基础。幼儿园为独立基础+桩基础。基础设计环境类别： 二b类；持力层为：第6-层中风化泥岩夹砂岩或第7-层中风化 泥岩夹灰岩。上部结构体系：高层住宅楼为剪力墙结构，幼儿园为框 架结构。本工程地基基础设计等级为甲级。建筑结构的安全等级为

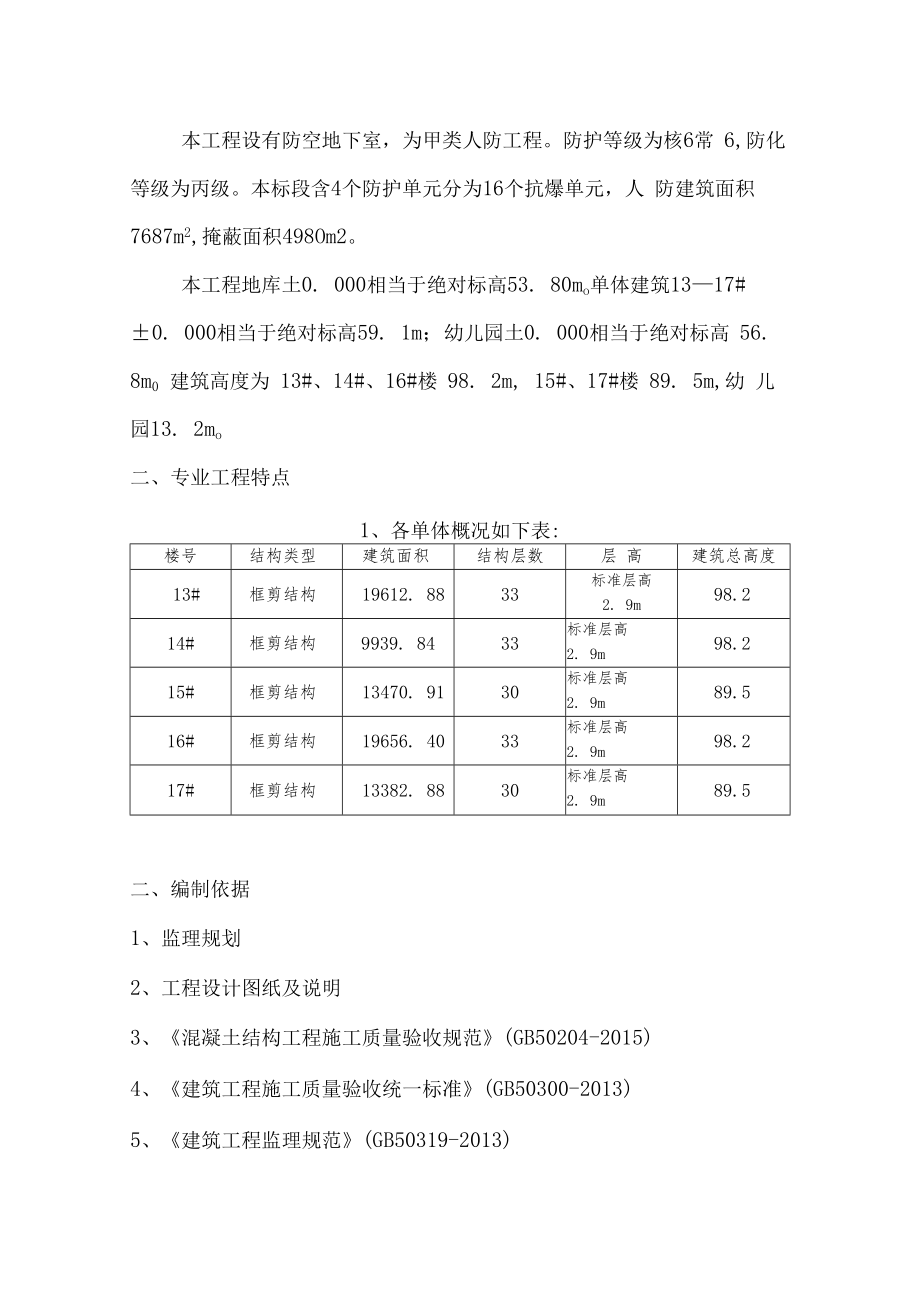

3、二级， 结构设计使用年限为50年，本工程除幼儿园以外建筑抗震设防类别 为标准设防类，抗震等级为剪力墙三级抗震，抗震设防烈度6度、设 计基本地震加速度值0.05g、设计地震分组第一组（Tg=O.35s）本工程属于一类高层建筑，耐火等级一级。绿色建筑设计等级二 星级。防水等级：屋面I级、地下部分H级。消防泵房、配电间、 设备机房部分为I级。本工程设有防空地下室，为甲类人防工程。防护等级为核6常 6,防化等级为丙级。本标段含4个防护单元分为16个抗爆单元，人 防建筑面积7687m2,掩蔽面积498Om2。本工程地库土0. 000相当于绝对标高53. 80mo单体建筑1317# 0. 000相当于绝对
4、标高59. 1m；幼儿园土0. 000相当于绝对标高 56. 8m0 建筑高度为 13#、14#、16#楼 98. 2m, 15#、17#楼 89. 5m,幼 儿园13. 2mo二、专业工程特点1、各单体概况如下表:楼号结构类型建筑面积结构层数层 高建筑总高度13#框剪结构19612. 8833标准层高2. 9m98.214#框剪结构9939. 8433标准层高2. 9m98.215#框剪结构13470. 9130标准层高2. 9m89.516#框剪结构19656. 4033标准层高2. 9m98.217#框剪结构13382. 8830标准层高2. 9m89.5二、编制依据1、监理规划2、工程
5、设计图纸及说明3、混凝土结构工程施工质量验收规范(GB50204-2015)4、建筑工程施工质量验收统一标准(GB50300-2013)5、建筑工程监理规范(GB50319-2013)6、建筑施工模板安全技术规范(JGJI62-2008)7、建筑施工承插型盘扣式钢管支模架安全技术规范(JGJ231-2010)8、建筑施工扣件式钢管脚手架安全技术规程(JGJI30-2011)9、建筑结构荷载规范(GB50009-2012)10、建筑施工安全检查标准(JGJ59-2011)11、浙江省建筑施工安全管理规定(DB33/1116-2015)12、混凝土结构设计规范(GB50010-2012)13、已审
6、批的施工组织设计14、建设工程强制性条文、标准15、浙江省其他有关建设工程的法律、法规、强制性标准、规章、规程和规范性文件三、安全监理工作流程1、监理安全控制流程成立项目监理部编制安全生产监督管理档案、编制危险性较大分部分项工程监督管理实施细则对巡视、检查、平行检验中发现 的安全隐患提出整改及停工要求不同意进场施工施工单位修改、补充技术 文件、资料，并重新报审超过一定规模的经专家论 证、企业技术负责人签字施工单位拒不整改或不停工向建设单位或建设主管部门报告检查、复查施工单位整改情况签署复查或复工意见，施工单位继续施工、检查验收施工单位继续整改整理安全生产监督管理工作资料，并按规定立卷归档2、监
7、理控制一般程序施工单位编制并报审支模架专项施工方案3、支模架安全监理控制程序四、监理工作方法及措施1、审查施工单位的营业执照、施工许可证、安全资质证书、建 筑施工安全监督书、安全生产管理机构的设置及安全专业人员的配备 等、安全生产责任制及管理体系、安全生产规章制度、特种作业人员 的上岗证及管理情况、各工种的安全生产操作规程、主要施工机械、 设备的技术性能及安全条件。2、审查施工单位的施工组织设计或专项施工方案是否符合工程 建设强制性标准，督促施工单位必须落实相应的安全技术措施；其中 专项方案需包括：a、工程概况：主要涉及到危险性较大的分部分项工程概况，施 工平面布置图、施工要求和技术保证条件。
8、b、编制依据：相关法律、法规、规范性文件、标准、规范及图 纸等。c、施工计划：包括施工进度计划、材料与设备计划。d、施工工艺技术：技术参数、工艺流程、施工方法、检查验收 等。e、施工安全保证措施：组织保障、技术措施、应急预案、监控 监测等。f、管理及作业人员配备及分工：施工管理人员、专职安全生产 管理人员、特种作业人员等。g、验收程序：验收标准、验收程序、验收内容、验收人员等h、应急处置措施。i、计算书及相关图纸。3、超过一定规模的危险性较大的分部分项工程，在编制安全技 术方案后，应组织专家论证，对专家提出的相关意见要求施工单位及 时的进行修改完善并回复专家组，督促施工单位严格按照论证的方案
9、进行实施。4、项目监理部采取巡视、平行检查、抽查等定期、不定期的方 式检查施工单位是否按照监理批准的专项安全施工方案进行施工，发 现不按批准的安全方案进行施工或施工存在安全隐患时，及时以口头 或书面形式责令施工单位进行整改，安全存在较大隐患时责令施工单 位暂停施工并报告建设单位，施工单位对存在的安全隐患拒不整改或 不停止施工时，立即报告建设单位及建设行政主管部门。5、监理单位和施工单位技术负责人对危险性较大的的分部分项 工程建立定期巡查制度，对关键工序、关键环节进行巡查，对存在的 安全隐患及时的督促落实整改，发现有危及人身安全竞技情况的，应 当立即组织作业人员撤离危险区域。6、必要的时候组织召
10、开危险性较大的分部分项工程专项会议， 督促施工单位落实整改施工现在存在的安全隐患问题。7、审查施工单位的安全生产应急预案，督促其认真贯彻落实安 生产责任制和有关安全生产的技术规范，确保始终把预防和避免重特 大事故放在首位。根据本工程特点,要求施工单位配备必要的应急救 援器材、设备（为了在重特大事故发生后，能以最快的速度救援遇难 者，除救援人员必须佩带本工种的小型专业工具外，单位救援组织至 少还应配备如下器材、设备，保证在应急时能使用：汽车、担架、急 救医药箱、安全帽、钢丝绳及夹具、千斤顶、撬棒、铁锹、麻绳、麻 袋、梦筐、扛棒。8、施工单位在专项方案实施前，由编制人员或项目的技术负责 人向现场管
11、理人员和作业人员进行安全技术交底，监理实施见证；9、施工单位应上报应急预案，监理单位进行见证，并督促施工 单位对应急演习预案进行完善和改进；10、监理单位应当对危险性较大的分部分项工程专项方案的实施 情况进行现场监理或旁站，对不按专项方案实施的应责令整改；施工 单位拒不整改的，应及时向建设单位报告，责令施工单位停工整改； 施工单位仍不停工整改的，由建设单位向相关建设主管部门报告；11、对于按规定需要验收的危险性较大的分部分项工程，施工单 位、监理单位应该组织有关人员进行验收。验收合格的，经施工单位 项目技术负责人及项目总监理工程师签字后，方可进入下一道工序。12、督促施工单位建立本工程危险性较
12、大的分部分项工程安全管 理档案和台帐。13、及时汇总整理项目监理组的安全监理资料：a、有关上级部门下发的安全生产方面的文件、通知等；b、安全监督检查的记录、整改通知单、停工通知单等行政执法 文书；c、有关施工许可证、安全生产许可证、安全监督审批或备案等 的资料；d、施工机械设备的进场报验、安装和拆除方案审批等；e、安全技术措施和专项施工方案备案审查记录;f、安全事故处理的程序、证据材料、原因分析、责任认定、事 故通报；g、项目监理组日常安全监理工作形成的巡视、检查、督促整改、 监理工程师通知单及回复、工程暂停令、备忘录等监理文件资料。 五、支模架工程监理工作控制要点（1）事前控制1、建设工程模
13、板支架系统施工前应由施工单位编制专项技术方案。 技术方案必须经企业的技术审批、签字并加盖企业技术和安全部门的 公章，技术方案报送监理公司，监理工程师审核批准后才能实施方案。2、模板支架系统的技术方案应包括模板及其支撑系统的设计，搭设 与拆除，混凝土浇筑方法和浇筑过程观测及安全控制要求等方面的内 容。3、支撑模板系统技术方案的编写应根据国家和行业的有关规定、标 准和规定，结合工程和企业的实际情况进行，并应遵循以下原则：（1）技术方案应有计算书，计算书应包括施工荷载计算，模板及其 支撑系统的强度、刚度、稳定性、抗倾覆等方面的验算，支承层承载 的验算。（2）模板及支撑的设计应考虑下列各项荷载：模板及
14、其支架自重；新浇筑混凝土自重；钢筋自重；施工人员及施工设备荷载；泵送混凝土产生的施工荷载。（3）对已重复使用多次的模板，支撑材料，应作必要的强度测试， 技术方案应以材料强度实测值作为计算依据。（4）技术方案应有支撑平面布置图，模板及其支撑的立面图和剖面 图，节点大样等施工图。（5）对于特殊的工程结构，当模板面非水平面或施工荷载不均衡时, 应按整体稳定性和抗倾覆能力计算确定水平拉杆、剪刀撑的设置。（6）由于可能有台风，还应验算模板及其支架在自重和风荷载作用 下的抗倾覆稳定性。（7）模板支架搭设前，施工管理人员应按专项施工方案的要求对操 作人员进行技术和安全作业交底。（8）模板支架搭设场地必须坚实、平整。4、模板支架的材质（1）承插型盘扣式钢管支架的构配件除有特殊要求外,其材质应符合 现行国家标准低合金高强度结构钢GB/T1591、碳素结构钢CB/T 700以及（一股工程用铸造碳钢件GB/T11352的规定。（2）钢管外径允许偏差应符合建筑施工承插型盘扣式钢管支架安 全技术规程JGJ231的规定。（3）插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入 深度的刻痕或颜色标记。（4）连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢 制造时，其材料机械性能不得低于现行国家标准一般工程铸造碳钢
