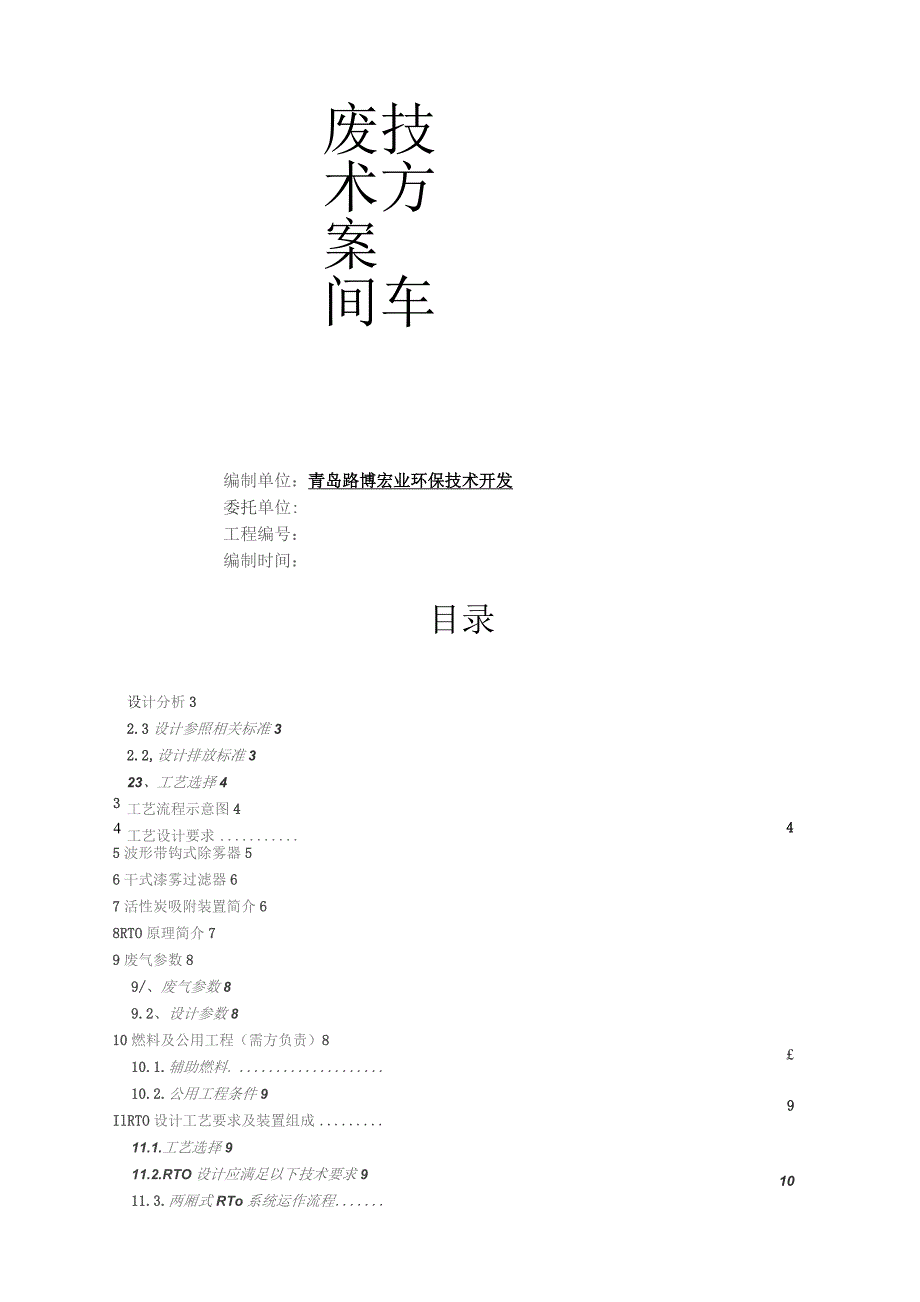

1、34废技术方案间车编制单位：青岛路博宏业环保技术开发委托单位:工程编号：编制时间：设计分析32.3设计参照相关标准32.2,设计排放标准323、工艺选择4工艺流程示意图4工艺设计要求5波形带钩式除雾器56干式漆雾过滤器67活性炭吸附装置简介68RTO原理简介79废气参数89/、废气参数89.2、设计参数810燃料及公用工程（需方负责）810.1.辅助燃料.10.2.公用工程条件9IlRTO设计工艺要求及装置组成11.1.工艺选择911.2.RTO设计应满足以下技术要求911.3.两厢式RTo系统运作流程目录491011.4,主要设备规格1012蜂窝蓄热陶瓷（核心技术）1112，善热陶瓷功能:1

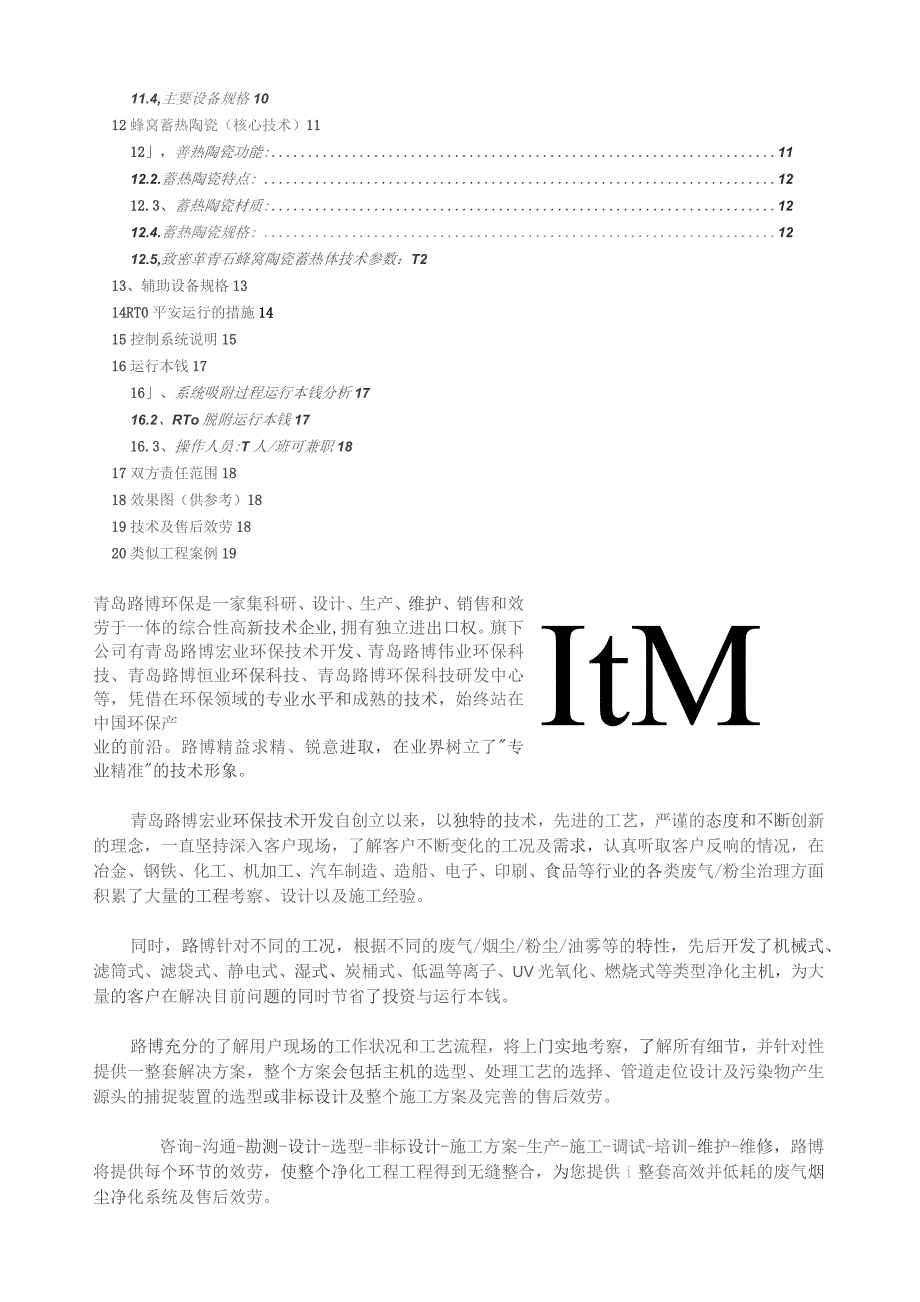

2、112.2.蓄热陶瓷特点:1212.3、蓄热陶瓷材质:1212.4.蓄热陶瓷规格:1212.5,致密革青石蜂窝陶瓷蓄热体技术参数：T213、辅助设备规格1314RT0平安运行的措施1415控制系统说明1516运行本钱1716、系统吸附过程运行本钱分析1716.2、RTo脱附运行本钱1716.3、操作人员:T人/班可兼职1817双方责任范围1818效果图（供参考）1819技术及售后效劳18ItM20类似工程案例19青岛路博环保是一家集科研、设计、生产、维护、销售和效劳于一体的综合性高新技术企业,拥有独立进出口权。旗下公司有青岛路博宏业环保技术开发、青岛路博伟业环保科技、青岛路博恒业环保科技、青岛
3、路博环保科技研发中心等，凭借在环保领域的专业水平和成熟的技术，始终站在中国环保产业的前沿。路博精益求精、锐意进取，在业界树立了专业精准的技术形象。青岛路博宏业环保技术开发自创立以来，以独特的技术，先进的工艺，严谨的态度和不断创新的理念，一直坚持深入客户现场，了解客户不断变化的工况及需求，认真听取客户反响的情况，在冶金、钢铁、化工、机加工、汽车制造、造船、电子、印刷、食品等行业的各类废气/粉尘治理方面积累了大量的工程考察、设计以及施工经验。同时，路博针对不同的工况，根据不同的废气/烟尘/粉尘/油雾等的特性，先后开发了机械式、滤筒式、滤袋式、静电式、湿式、炭桶式、低温等离子、UV光氧化、燃烧式等类
4、型净化主机，为大量的客户在解决目前问题的同时节省了投资与运行本钱。路博充分的了解用户现场的工作状况和工艺流程，将上门实地考察，了解所有细节，并针对性提供一整套解决方案，整个方案会包括主机的选型、处理工艺的选择、管道走位设计及污染物产生源头的捕捉装置的选型或非标设计及整个施工方案及完善的售后效劳。咨询-沟通-勘测-设计-选型-非标设计-施工方案-生产-施工-调试-培训-维护-维修，路博将提供每个环节的效劳，使整个净化工程工程得到无缝整合，为您提供i整套高效并低耗的废气烟尘净化系统及售后效劳。在挑战与机遇并存的时代，公司全体员工坚持老实+勤奋、开拓+创造的企业精神,以保护蓝天碧水，造福子孙后代，树

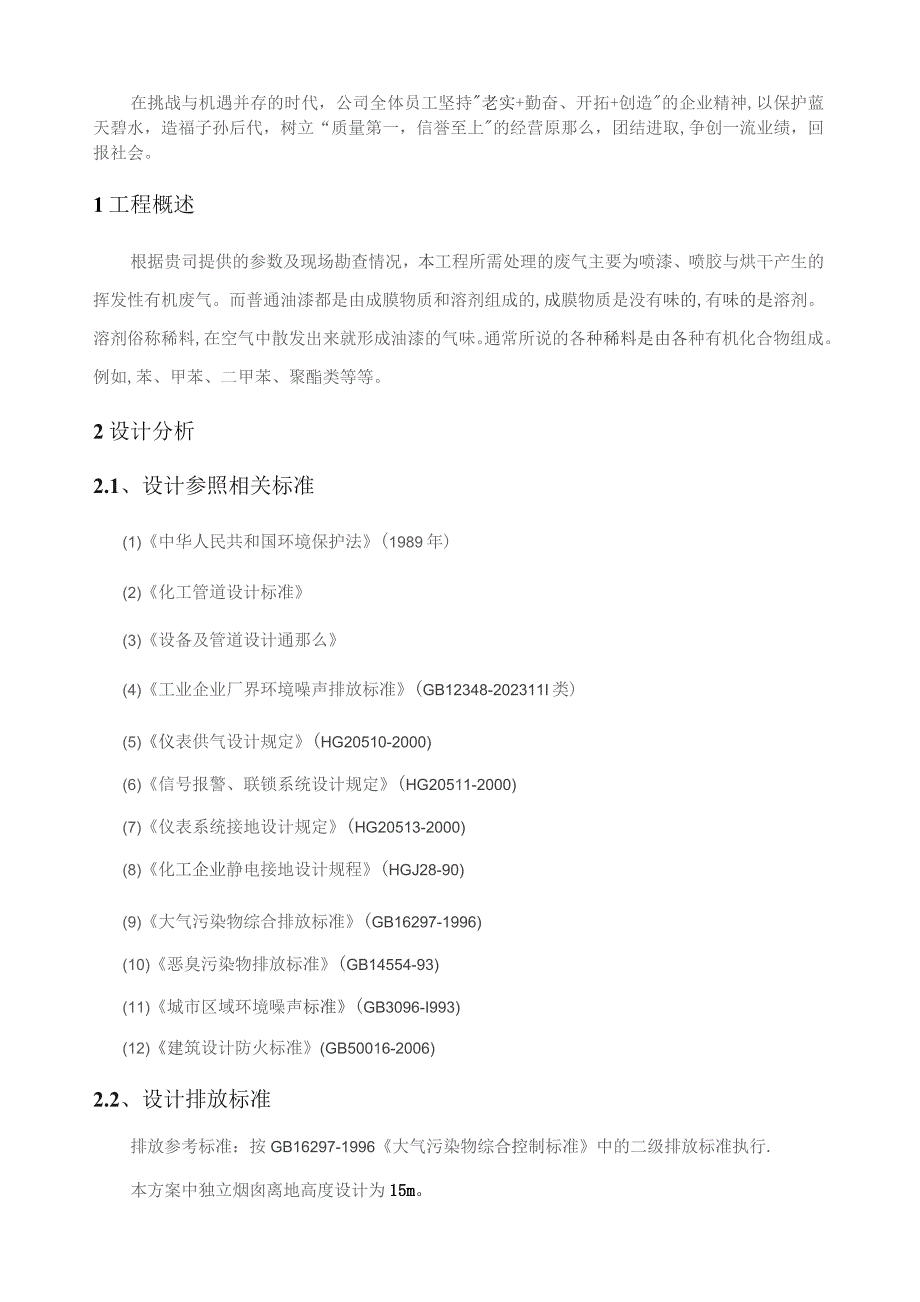

5、立“质量第一，信誉至上的经营原那么，团结进取,争创一流业绩，回报社会。1工程概述根据贵司提供的参数及现场勘查情况，本工程所需处理的废气主要为喷漆、喷胶与烘干产生的挥发性有机废气。而普通油漆都是由成膜物质和溶剂组成的,成膜物质是没有味的,有味的是溶剂。溶剂俗称稀料,在空气中散发出来就形成油漆的气味。通常所说的各种稀料是由各种有机化合物组成。例如,苯、甲苯、二甲苯、聚酯类等等。2设计分析2.1、设计参照相关标准(1)中华人民共和国环境保护法(1989年)(2)化工管道设计标准(3)设备及管道设计通那么(4)工业企业厂界环境噪声排放标准(GB12348-202311I类)(5)仪表供气设计规定(HG
6、20510-2000)(6)信号报警、联锁系统设计规定(HG20511-2000)(7)仪表系统接地设计规定(HG20513-2000)(8)化工企业静电接地设计规程(HGJ28-90)(9)大气污染物综合排放标准(GB16297-1996)(10)恶臭污染物排放标准(GB14554-93)(11)城市区域环境噪声标准(GB3096-I993)(12)建筑设计防火标准(GB50016-2006)2.2、设计排放标准排放参考标准：按GB16297-1996大气污染物综合控制标准中的二级排放标准执行.本方案中独立烟囱离地高度设计为15m。2.3、工艺选择目前国内外漆雾处理方法包括：过滤法、低温冷凝
7、法、油吸收法、水吸收法等，较多采用的是过滤法和水吸收法。经过除雾处理后的喷涂废气和流平、烘干废气主要含有挥发性有机物，还需经一步净化治理。净化处理方法，目前比较广泛使用的ff液体吸收法、直接燃烧法、催化燃烧法和活性炭吸附等四种不同的方法。活性炭吸附法净化率可达95%以上，假设无再生装置，那么运行费用太高；液体吸收法净化率只有60%-80%,这种方法实际应用存在吸收效率不高、油雾夹带现象，一般难以到达国家排放标准，而且存在着二次污染问题；催化燃烧法净化率也可达95%,但适合于处理高浓度、小风量且废气温度较高的有机废气，而本工程喷漆废气中的三苯最高浓度约为200ppm,因此单独采用催化燃烧法或直接
8、燃烧法处理也不适宜。根据该工程的具体要求，我司为本工程工程拟建一套吸附浓缩一脱附分解（RTo）装置，低浓度废气首先进活性炭吸附装置被浓缩至活性炭中，洁净的气体由烟囱排至大气。当活性炭到达饱和状态时，开启脱附分解（RTO）系统，将活性炭中浓缩的废气脱附至蓄热室，预热至750C左右，然后进入氧化室充分氧化分解，烟气温度到达8（XrC左右，废气中的有机成分完全氧化分解，接着烟气进入另一个蓄热室放热，与蓄热陶瓷填料进行换热，换热后的烟气进烟囱最终达标排放到大气。根据工程具体情况，本工程拟建三套处理能力为50000mjh,一套处理能力为40000m3h,以及一60（）（）m3/h的废气净化系统及余热回收
9、设备。本工程工程组成为设计、制造（采购）、安装、培训、调试、试运行到竣工验收交付全过程效劳的总承包内容（不包含土建设计及施工）。3工艺流程示意图4工艺设计要求1）整套系统吸附、脱附和RTO过程由PLC实现自动控制。采用多组活性炭废气吸附装置，相互之间能实现废气吸附、脱附再生、在吸附自动控制转换，保持废气处理系统可连续运行。2）活性炭脱附再生所利用的热量是利用热交换的热量，假设热交换达不到所需的温度，自动开启电加热器，升高温度，直至到达所需温度。脱附混合废气在氧化室完全分解，不产生二次污染。同时产生的热能在循环使用。3）根据废气成分分析，脱附后的废气采用RTo处理，热效率高有利于最大限度地降低运
10、行本钱；4）RTo系统设计应满足废气处理负荷波动范围；5）RTO系统设计能完全氧化生产过程中产生的废气，并将废气中的碳、氢、氧化物完全地转变为Co2、HzO等无害物质；6）点火采用多种控制方式。即可以现场PLC手动点火，也可以自动点火；7）设备材料应具备耐高温、耐腐蚀性能，主体设备使用寿命10年；8）要按规定做好防雷及静电接地。9）RTO系统运行时间按年运行7200小时设计。Io）RTo系统应能满足在任何条件下都能稳定、连续、平安氧化处理。11）电气控制局部采用进口品牌PLC自动控制系统，微电脑触摸屏操作。12）系统具有自我诊断功能，当技术参数不符合要求时，或当某一电动部件出现故障时，系统会自
11、动发出声光报警信号，并由闪光信号指出故障位置、自动停机。13）设备主机控制设有温度、压力等平安控制单元，监控设备异常升温、超压。整体设备设计安装减压、泄爆装置与快速阻火隔离装置，当控制点温度、压力超过预设时，能自动快速关闭漆雾进风口管道，及时减压或迅速泄爆，同时能自动关闭系统运行，并声光报警，确保设备使用平安。14）设备整体运行无震动、异响，噪音小于国家标准85分贝。风机减震、消声、隔音等平安防护装置齐全。15）在活性炭吸附装置出口处安装有浓度检测仪，当活性炭吸附饱和后，由浓度检测仪将信号传给PLC控制系统，开启脱附功能；进RTo系统前废气管道上装有废气浓度检测仪，当废气浓度不在设定范围之内，
12、VOC废气不进RTO系统直接由旁通烟道通过烟囱排向大气。5波形带钩式除雾器波形板安装成易于拆卸清洗的结构。设备功能：因贵司己有水帘式预处理器，在使用过程中会带出大量水雾，故安装此设备，主要目的是去除废气中的大量水雾，其次还能除掉局部漆雾。干式漆雾过滤器能较完全地去除粉尘、漆雾，从丝网除沫器带出的少量水汽也可截除。它的原理是通过材料纤维改变漆雾颗粒的惯性力方向从而将其从废气中别离出来，材料逐渐加密的多重纤维经增加撞击率，提高过滤效率。干式漆雾过滤器内填纤维材料，过滤时能有效通过不同过滤材料组合，利用材料空间容纳漆雾，到达更高的过滤效率是干式材料的特有性能，这一点是水洗式无法比较的。干式过油材料使
13、漆雾变成松散粉尘状，材料饱和后可经过拍打、抖落重复使用屡次，降低使用本钱,过滤材料纤维外表经过阻燃处理，不会同漆雾聚集而有着火危险，所有设备无须水泵，无须防腐，设备构造简单，投资少。干式漆雾过滤器优点：（1）干式净化，无需水，无二次污染，环保节能。（2）漆雾净化效率高，净化效率高达99机（3）设备运行阻力低。（4）设备结构简单，维修保养方便。（5）阻燃、平安，使用寿命长，可屡次重复使用。7活性炭吸附装置简介活性炭吸附原理：活性炭吸附装置处理有机废气的原理是在一定的温度和压力下，当活性炭与有机废气接触时，有机废气吸附于活性炭的细孔中。气、固相开始接触时，对有机废气中的甲苯、二甲苯、苯乙烯及丙酮等
14、有机物的吸附是主要过程，在活性炭的众多微孔中分为大中小三种孔，只有微小孔是吸附的主力军，活性炭具有微晶结构，微晶排列完全不规那么，晶体中有微孔（半径小于20（埃）=IoTO米）、过渡孔（半径20100O）、大孔（半径IoOo100000）,使它具有很大的内外表，比外表积为5001700米2/克。这决定了活性炭具有良好的吸附性，可以吸附废水和废气中的金属离子、有害气体、有机污染物、色素等。工业上应用活性炭还要求机械强度大、耐磨性能好，风阻小。它的结构力求稳定，吸附所需能量小，以有利于再生。活性炭用于油脂、饮料、食品、饮用水的脱色、脱味，气体别离、溶剂回收和空气调节，用作催化剂载体和防毒面具的吸附
