《活性粉末混凝土的微观结构.docx》由会员分享，可在线阅读，更多相关《活性粉末混凝土的微观结构.docx（2页珍藏版）》请在第壹文秘上搜索。

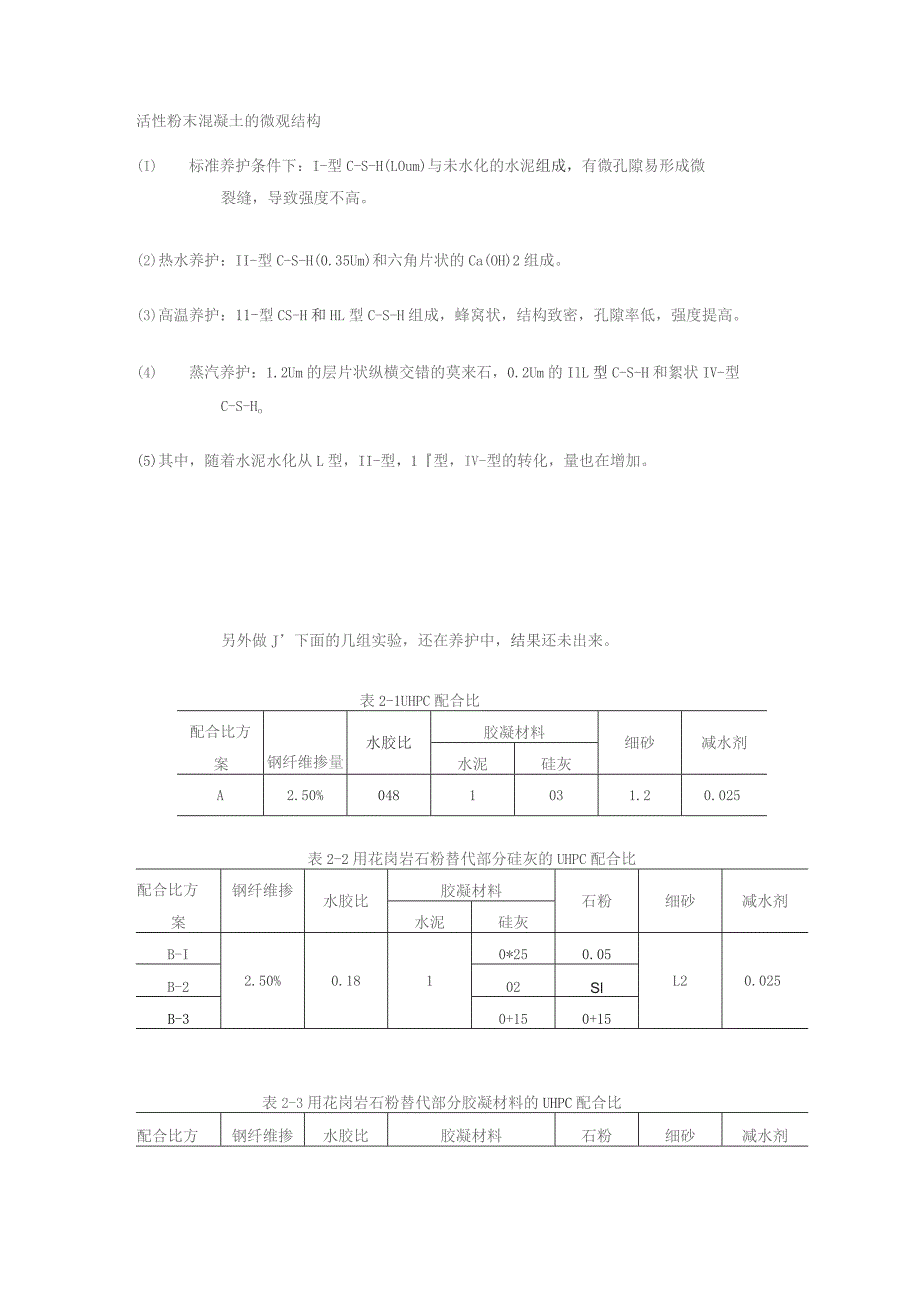

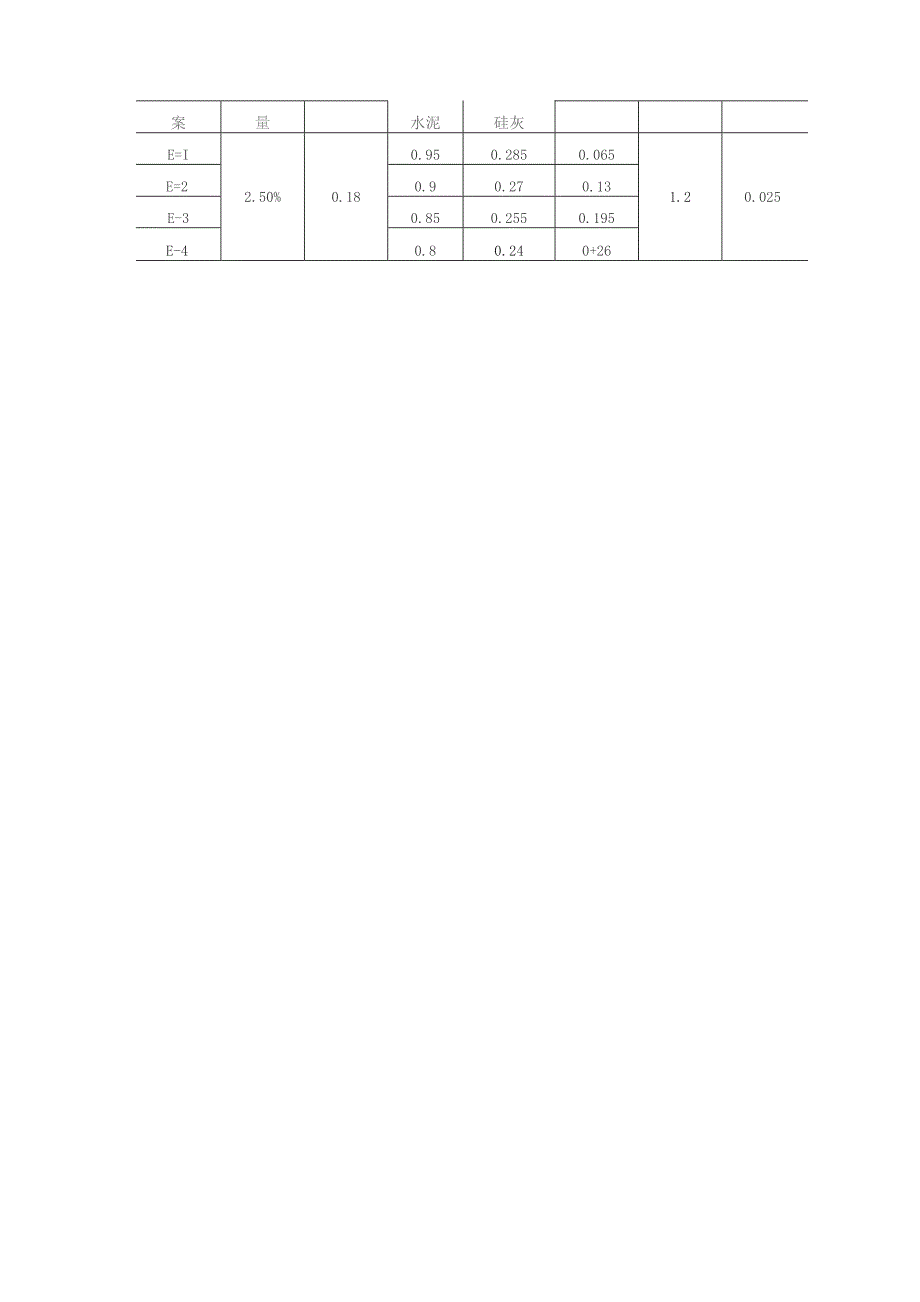

活性粉末混凝土的微观结构(I)标准养护条件下：I-型C-S-H(LOum)与未水化的水泥组成，有微孔隙易形成微裂缝，导致强度不高。(2)热水养护：II-型C-S-H(0.35Um)和六角片状的Ca(OH)2组成。(3)高温养护：11-型CS-H和HL型C-S-H组成，蜂窝状，结构致密，孔隙率低，强度提高。(4)蒸汽养护：1.2Um的层片状纵横交错的莫来石，0.2Um的IlL型C-S-H和絮状IV-型C-S-Ho(5)其中，随着水泥水化从L型，II-型，1型，IV-型的转化，量也在增加。另外做J下面的几组实验，还在养护中，结果还未出来。表2-1UHPC配合比配合比方案钢纤维掺量水胶比胶凝材料细砂减水剂水泥硅灰A2.50%0481031.20.025表2-2用花岗岩石粉替代部分硅灰的UHPC配合比配合比方案钢纤维掺水胶比胶凝材料石粉细砂减水剂水泥硅灰B-I2.50%0.1810*250.05L20.025B-202SlB-30+150+15表2-3用花岗岩石粉替代部分胶凝材料的UHPC配合比配合比方钢纤维掺水胶比胶凝材料石粉细砂减水剂案量水泥硅灰E=I2.50%0.180.950.2850.0651.20.025E=20.90.270.13E-30.850.2550.195E-40.80.240+26
