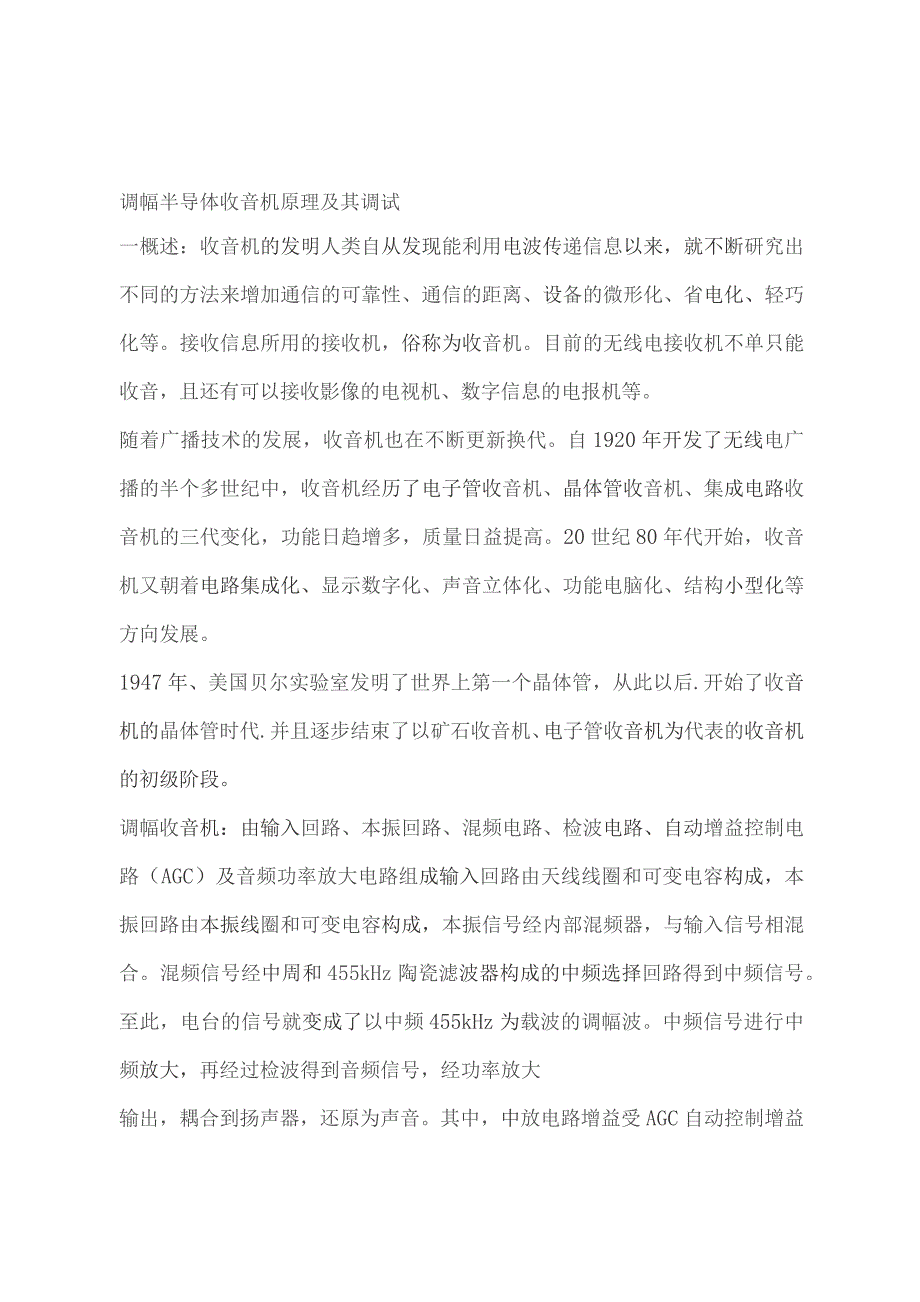

1、4外摩高频电子线路课程设计报告题目SDTo5七管半导体收音机学院（部）信息学院专业通信工程班级2011240401学生姓名张静学号33指导教师宋蓓蓓，利骏目录一、概括页码二、收音机工作原理页码三、各部分设计及原理分析页码四、实验仿真及结果页码五、结论页码六、心得体会页码七、参考文献页码调幅半导体收音机原理及其调试一概述：收音机的发明人类自从发现能利用电波传递信息以来，就不断研究出不同的方法来增加通信的可靠性、通信的距离、设备的微形化、省电化、轻巧化等。接收信息所用的接收机，俗称为收音机。目前的无线电接收机不单只能收音，且还有可以接收影像的电视机、数字信息的电报机等。随着广播技术的发展，收音机也
2、在不断更新换代。自1920年开发了无线电广播的半个多世纪中，收音机经历了电子管收音机、晶体管收音机、集成电路收音机的三代变化，功能日趋增多，质量日益提高。20世纪80年代开始，收音机又朝着电路集成化、显示数字化、声音立体化、功能电脑化、结构小型化等方向发展。1947年、美国贝尔实验室发明了世界上第一个晶体管，从此以后.开始了收音机的晶体管时代.并且逐步结束了以矿石收音机、电子管收音机为代表的收音机的初级阶段。调幅收音机：由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频
3、器，与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。至此，电台的信号就变成了以中频455kHz为载波的调幅波。中频信号进行中频放大，再经过检波得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。其中，中放电路增益受AGC自动控制增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果一二总体方案收音机的基本工作原理图1超外差式收音机组成超外差式收音机是目前较普及的收音机，其方框图如图1所示：它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。天线：接收许多广播电台的高频信号，天线线圈是绕在磁棒
4、上（磁棒具有聚集电磁波磁场的能力）。输入回路：选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号。本机振荡器：提供本机振荡器信号。变频器：将天线回路的高频调幅信号变成频率固定的中频调幅信号。中频放大器：对中频信号进行放大。检波器：对信号进行幅度检波，从而还原出音频信号。低频电压放大器：对信号进行电压放大。功率放大器：对功率进行放大。输入A高放-混频f中放-鉴频f功放本振-AFCv位移（格）：I5通道E刻度：2 VQvY轴位移（格）：28触发边沿:水平:国国因互更QV-交流I 0 直流:单次正常自动无3,中放-检波电路仿真图BF370R7（2）输出结果I富J示波器-XSCI五、总结通过这次课程设计，我才明白学习是一个长期积累的过程，在以后的工作、生活中都应该不断的学习，努力提高自己
