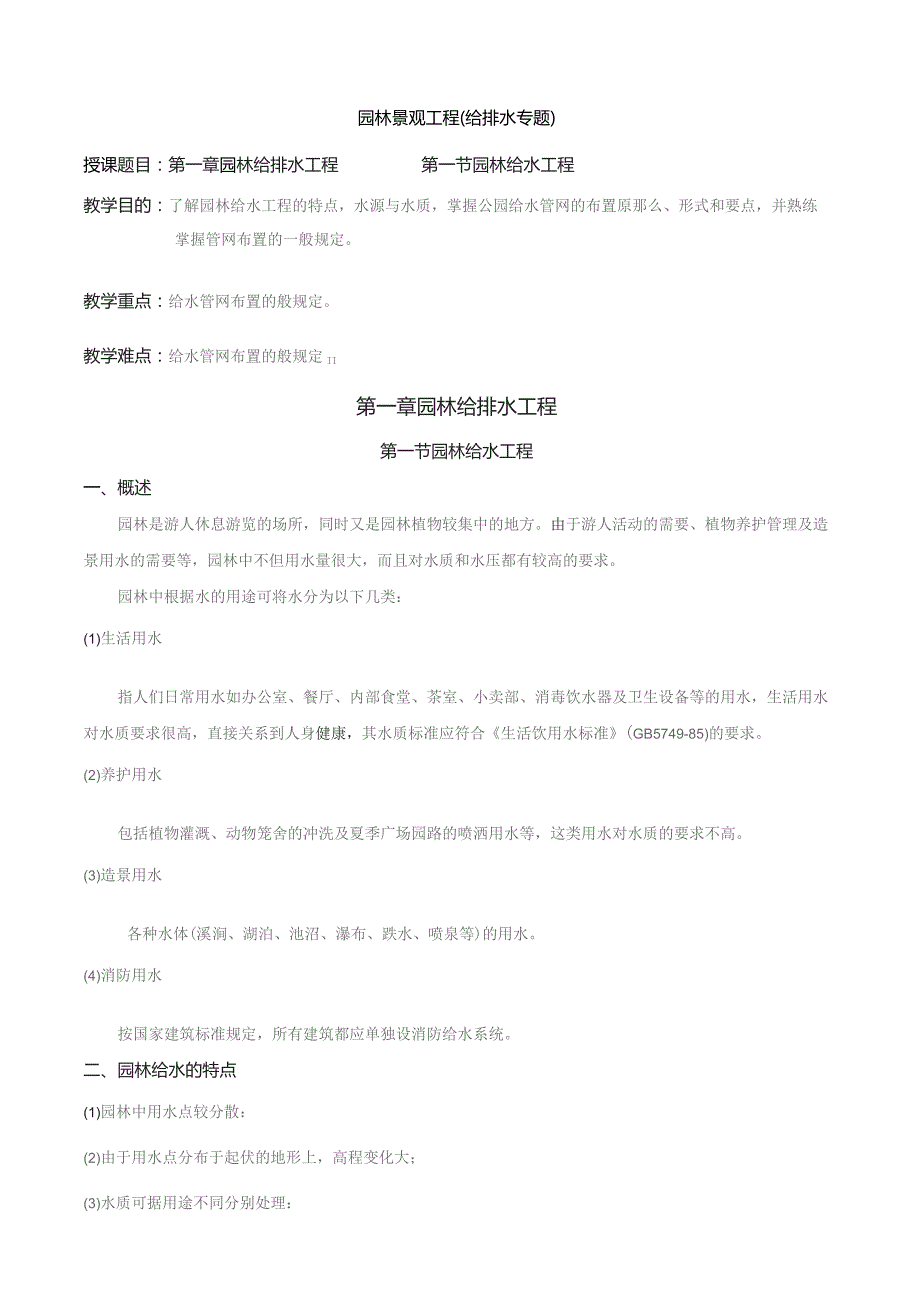

1、园林景观工程(给排水专题)授课题目：第一章园林给排水工程第一节园林给水工程教学目的：了解园林给水工程的特点，水源与水质，掌握公园给水管网的布置原那么、形式和要点，并熟练掌握管网布置的一般规定。教学重点：给水管网布置的般规定。教学难点：给水管网布置的般规定II第一章园林给排水工程第一节园林给水工程一、概述园林是游人休息游览的场所，同时又是园林植物较集中的地方。由于游人活动的需要、植物养护管理及造景用水的需要等，园林中不但用水量很大，而且对水质和水压都有较高的要求。园林中根据水的用途可将水分为以下几类：(1)生活用水指人们日常用水如办公室、餐厅、内部食堂、茶室、小卖部、消毒饮水器及卫生设备等的用水

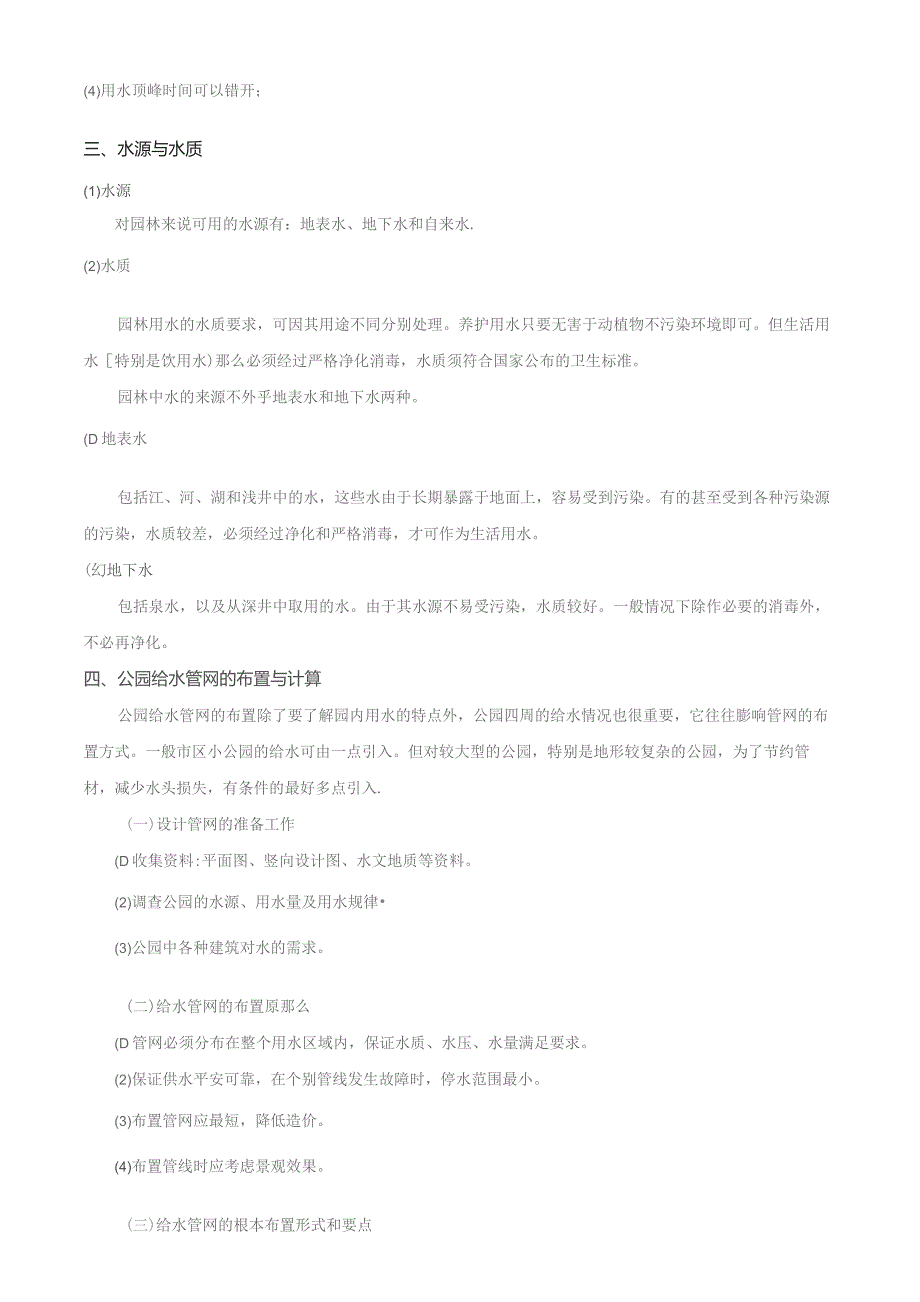

2、，生活用水对水质要求很高，直接关系到人身健康，其水质标准应符合生活饮用水标准(GB5749-85)的要求。(2)养护用水包括植物灌溉、动物笼舍的冲洗及夏季广场园路的喷洒用水等，这类用水对水质的要求不高。(3)造景用水各种水体(溪涧、湖泊、池沼、瀑布、跌水、喷泉等)的用水。(4)消防用水按国家建筑标准规定，所有建筑都应单独设消防给水系统。二、园林给水的特点(1)园林中用水点较分散：(2)由于用水点分布于起伏的地形上，高程变化大；(3)水质可据用途不同分别处理：(4)用水顶峰时间可以错开；三、水源与水质(1)水源对园林来说可用的水源有：地表水、地下水和自来水.(2)水质园林用水的水质要求，可因其用
3、途不同分别处理。养护用水只要无害于动植物不污染环境即可。但生活用水特别是饮用水)那么必须经过严格净化消毒，水质须符合国家公布的卫生标准。园林中水的来源不外乎地表水和地下水两种。(D地表水包括江、河、湖和浅井中的水，这些水由于长期暴露于地面上，容易受到污染。有的甚至受到各种污染源的污染，水质较差，必须经过净化和严格消毒，才可作为生活用水。(幻地下水包括泉水，以及从深井中取用的水。由于其水源不易受污染，水质较好。一般情况下除作必要的消毒外，不必再净化。四、公园给水管网的布置与计算公园给水管网的布置除了要了解园内用水的特点外，公园四周的给水情况也很重要，它往往膨响管网的布置方式。一般市区小公园的给水

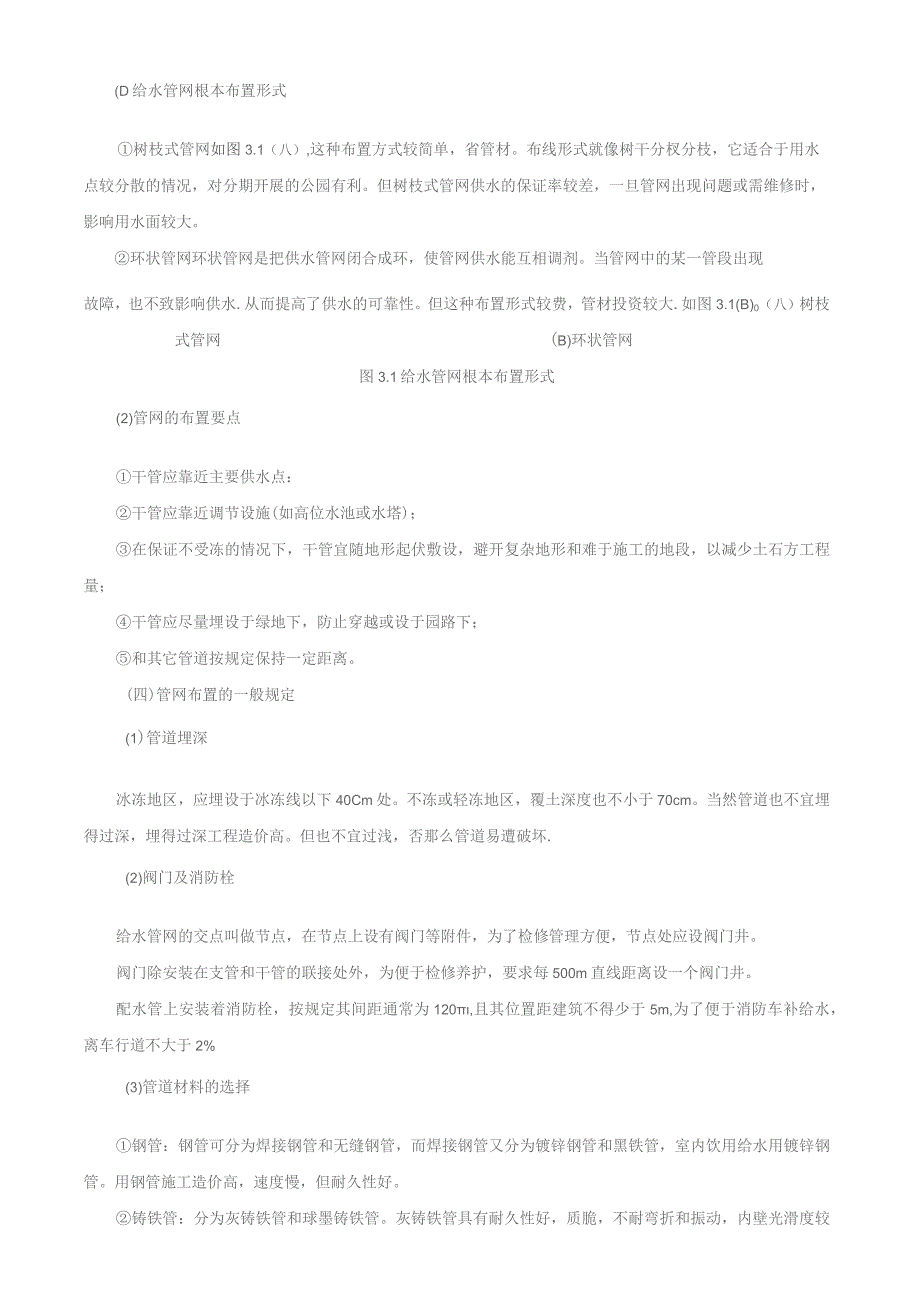

4、可由一点引入。但对较大型的公园，特别是地形较复杂的公园，为了节约管材，减少水头损失，有条件的最好多点引入.(一)设计管网的准备工作(D收集资料:平面图、竖向设计图、水文地质等资料。(2)调查公园的水源、用水量及用水规律(3)公园中各种建筑对水的需求。(二)给水管网的布置原那么(D管网必须分布在整个用水区域内，保证水质、水压、水量满足要求。(2)保证供水平安可靠，在个别管线发生故障时，停水范围最小。(3)布置管网应最短，降低造价。(4)布置管线时应考虑景观效果。(三)给水管网的根本布置形式和要点(D给水管网根本布置形式树枝式管网如图3.1（八）,这种布置方式较简单，省管材。布线形式就像树干分杈分
5、枝，它适合于用水点较分散的情况，对分期开展的公园有利。但树枝式管网供水的保证率较差，一旦管网出现问题或需维修时，影响用水面较大。环状管网环状管网是把供水管网闭合成环，使管网供水能互相调剂。当管网中的某一管段出现故障，也不致影响供水.从而提高了供水的可靠性。但这种布置形式较费，管材投资较大.如图3.1(B)0（八）树枝式管网(B)环状管网图3.1给水管网根本布置形式(2)管网的布置要点干管应靠近主要供水点：干管应靠近调节设施(如高位水池或水塔)；在保证不受冻的情况下，干管宜随地形起伏敷设，避开复杂地形和难于施工的地段，以减少土石方工程量；干管应尽量埋设于绿地下，防止穿越或设于园路下；和其它管道按
6、规定保持一定距离。(四)管网布置的一般规定(1)管道埋深冰冻地区，应埋设于冰冻线以下40Cm处。不冻或轻冻地区，覆土深度也不小于70cm。当然管道也不宜埋得过深，埋得过深工程造价高。但也不宜过浅，否那么管道易遭破坏.(2)阀门及消防栓给水管网的交点叫做节点，在节点上设有阀门等附件，为了检修管理方便，节点处应设阀门井。阀门除安装在支管和干管的联接处外，为便于检修养护，要求每500m直线距离设一个阀门井。配水管上安装着消防栓，按规定其间距通常为120,且其位置距建筑不得少于5m,为了便于消防车补给水，离车行道不大于2%(3)管道材料的选择钢管：钢管可分为焊接钢管和无缝钢管，而焊接钢管又分为镀锌钢管
7、和黑铁管，室内饮用给水用镀锌钢管。用钢管施工造价高，速度慢，但耐久性好。铸铁管：分为灰铸铁管和球墨铸铁管。灰铸铁管具有耐久性好，质脆，不耐弯折和振动，内壁光滑度较差；球墨铸铁管抗压、抗震强度较大，具有一定的弹性，施工采用承插式，密封用胶圈，施工较方便，但造价高于灰铸铁管。钢筋混凝土管：钢筋混凝土管分为普通钢筋混凝土管和预应力钢筒混凝土管。这一类管道多用于大输水量的管材。普通混凝土管材。由于质脆、重量大，在防渗和密封上都不好处理，现多做排水管。而预应力钢简混凝土管是由钢筒和预应力钢筋混凝土管复合而成的，具有较好的抗震、耐腐、耐渗等特点，大输水量的管材常使用。塑料管:塑料管的种类比拟多，常用的有P
8、VC,PE,PPR管等，这些管材均具有外表光滑、耐腐蚀，连接方便等特点，是小管径(20Omm以内)输水较理想的管材。总结：本节课讲述了园林给水工程的特点、水源与水质、公园给水管网的布置等几个方面，重点要掌握给水管网的根本布置形式和要点以及管网布置的一般规定。对一般规定中所提到的数据和材料的选择尤为要引起注意。复习思考题1、设计公园给水管网前准备哪些工作？2、给水管网的布置要点有哪些？授课题目：第一章园林给排水工程第二节喷灌系统设计(一)教学目的：了解喷灌系统的组成和喷灌形式，掌握固定式喷灌系统设计所依据的根本资料和喷头组合形式。教学重点：喷头的组合形式。教学难点：喷头的组合形式。第一章园林给排
9、水工程第二节喷灌系统设计(一)园林绿地中的灌溉方式长期来一宜处在人工拉胶管或提水浇灌的状况，这不仅消耗劳力、容易损坏花木，而且用水也不经济。近年来，随着我国城镇建设的迅速开展，绿地面积不断扩展，绿地质量要求越来越高，一种新型的灌溉方式-喷灌逐渐开展起来。喷灌和其它灌溉方式比拟，有很多优点，如有利于浅浇勤灌节约用水、改善小气侯、不破坏花木、减少劳动强度、便于控制灌水量、不产生冲刷保持上壤肥力等，它是一种先进的灌溉方式，缺点是初始投资较大。喷灌是属于给水系统，由于是生产用水，其水源可以用自来水也可以用地表水和地下水，同时整个灌区内可以分区分片供水，减小主管道的管径，降低工程造价。一、喷灌系统的组成
10、(1)供水部份：水源泵房水泵动力机械(2)输水部份：干管、支管、立管、阀门弯头、三通活节等(3)喷洒部份：喷头二、喷灌形式依喷灌方式，喷灌系统可分为移动式、半固定式和固定式三类。(一)移动式喷灌系统要求灌溉区有天然水源(池塘、河流等)，其动力(电动机或汽油发动机)、水泵、管道和喷头等是可以移动的，由于管道等设备不必埋入地下，所以投资约省，机动性强，但移动不方便、易损坏苗木、管理劳动强度大。适用于水网地区的园林绿地、苗圃和花圃的灌溉。(一)固定式喷灌系统这种系统有固定的泵站，供水的干管、支管均埋于地下，喷头固定于竖管上，也可临时安装。还有一种较先进的固定喷头，喷头不工作时，缩入套管中或检查井中，
11、使用时翻开阀门，水压力把喷头顶升到一定高度进行喷洒。喷灌完毕，关上阀门，喷头便自动缩入管中或检查井中。这种喷头便于管理，不阻碍地面活动，不影响景观，高尔夫球场多用，园林中有条件的地方也可使用。固定式喷灌系统的设备费较高，但操作方便，节约劳力，便于实现自动化和遥控操作。适用于需要经常灌溉和灌溉期较长的草坪、大型花坛、花圃、庭院绿地等。(三)半固定式喷灌系统其泵站和干管固定，支管及喷头可移动，优缺点介于上述二者之间。使用于大型花圃或苗圃。以上三种形式可根据灌溉地的情况酌情采用。三、固定式喷灌系统设计(一)喷灌系统的规划的任务根据园林绿地系统的实际情况，从造景和培育园林苗木出发，对喷灌系统合理布局。
12、(一)设计所依据的根本资料(1)地形图比例尺为1/1000-1/500的地形图，灌溉区面积、位置、地势。(2)气象资料包括气温、雨量、湿度、风向风速等，其中尤以风对喷灌影响最大。(3)土壤资料包括土壤的质地、持水能力、吸水能力和土层厚度等，主要用以确定灌溉制度和允许喷灌强度。(4)植被情况植被(或作物)的种类、种植面积、耗水量情况、根系深度等。(5)水源条件灌溉区水的来源(自来水或天然水源)。(6)动力柴油机、电动机、潜水泵(三)喷洒方式和喷头组合形式喷头的喷洒方式有圆形喷洒和扇形喷洒两种一般在管道式喷灌系统中，除了位于地块边缘的喷头作扇形，其余均采用圆形喷洒。喷头的组合形式(也叫布置形式)，
13、是指各喷头相对位置的安排。在喷头射程相同的情况下，不同的布置形式，其支管和喷头的间距也不同。表3.1是常用的几种喷头组合形式及其有效控制面积和适用范围。表3.1序号喷头组合图形%西方式喷头间距(L).支管间距(b)与喷头射程(R)的关系有效控制面积适用A正方形全圆L=b=L42RS=2R在风向改变频繁的地方效果较好B-T全圆L=l.73RB=L5RS二2.6R2在无风的情况下喷灌的均匀度最好TW正三角形C芋矩形扇形L=RB=l.73RS=L73R?较A,B节省管道D扇形L=RB=l.87RS=L865R2同C等腰三角形风对喷灌有很大影响，在不同风速条件下，喷头组合间距如何选择最合理，是喷灌系统
14、设计中一个尚待研究的课题。在实际工作中可参照美国Rainbird公司建议的喷头组合间距值，见表3.2。表3.2平均风速(m/s)喷头间距L支管间距b平均风速(m/s)喷头间距L支管间距b5.5不宜喷灌-总结：本节课讲述了啧灌系统的组成和喷灌形式，以及固定式喷灌系统设计所依据的根本资料，并对喷洒方式和喷头的组合形式进行了学习。重点要掌握固定式喷灌系统设计时所依据的根本资料和喷头的组合形式。复习思考题1,喷灌系统有哪些局部组成？2,固定式喷灌系统设计时所依据的根本资料有哪些？3,画出喷头组合形式图。授课题目：第一章园林给排水工程第二节喷灌系统设计(二)教学目的：了解喷灌系统的组成和喷灌形式，掌握固
