《活性粉末混凝土.docx》由会员分享,可在线阅读,更多相关《活性粉末混凝土.docx(2页珍藏版)》请在第壹文秘上搜索。

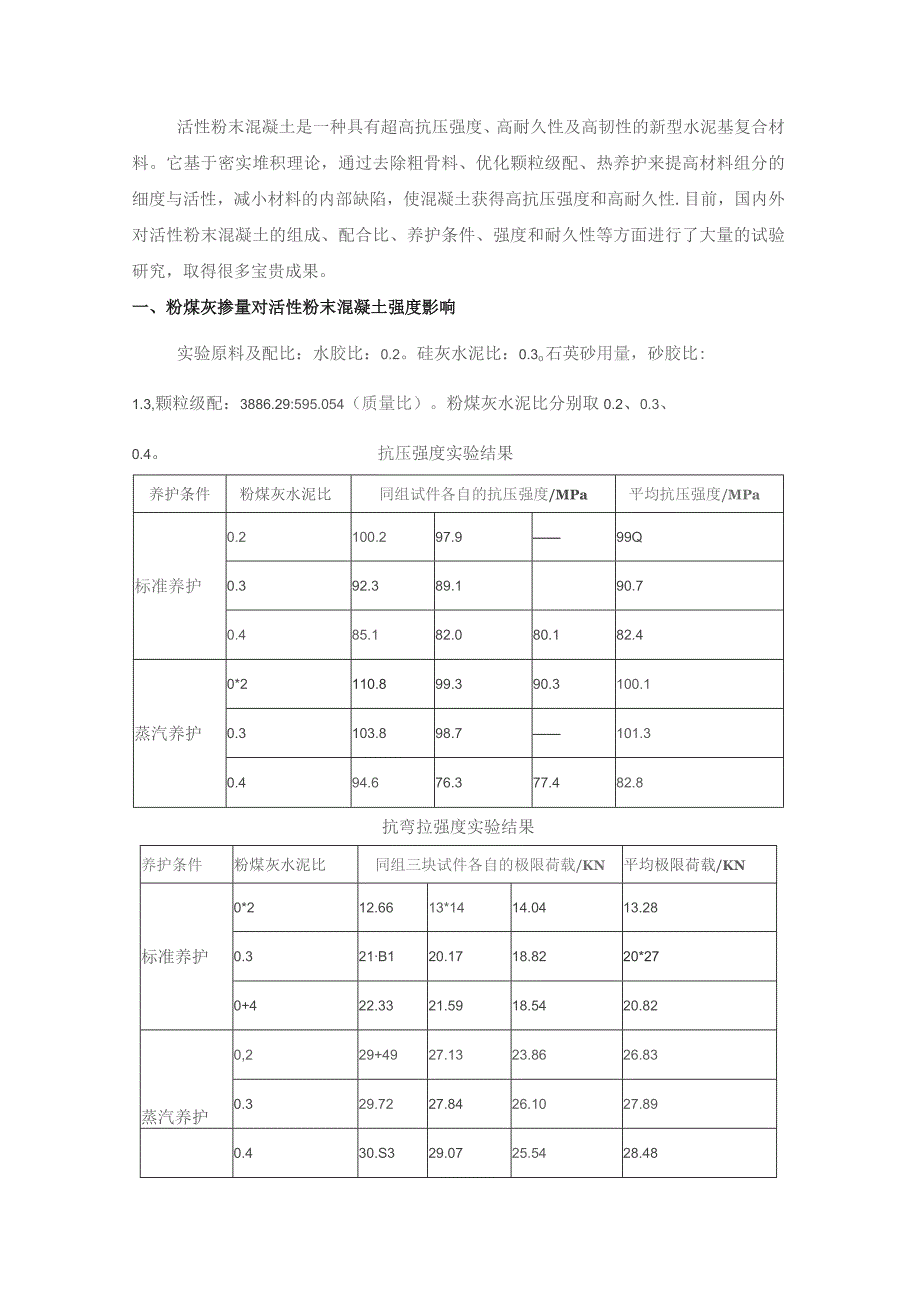

1、活性粉末混凝土是一种具有超高抗压强度、高耐久性及高韧性的新型水泥基复合材料。它基于密实堆积理论,通过去除粗骨料、优化颗粒级配、热养护来提高材料组分的细度与活性,减小材料的内部缺陷,使混凝土获得高抗压强度和高耐久性.目前,国内外对活性粉末混凝土的组成、配合比、养护条件、强度和耐久性等方面进行了大量的试验研究,取得很多宝贵成果。一、粉煤灰掺量对活性粉末混凝土强度影响实验原料及配比:水胶比:0.2。硅灰水泥比:0.3o石英砂用量,砂胶比:1.3,颗粒级配:3886.29:595.054(质量比)。粉煤灰水泥比分别取0.2、0.3、0.4。抗压强度实验结果养护条件粉煤灰水泥比同组试件各自的抗压强度/M
2、Pa平均抗压强度/MPa标准养护0.2100.297.999Q0.392.389.190.70.485.182.080.182.4蒸汽养护0*2110.899.390.3100.10.3103.898.7101.30.494.676.377.482.8抗弯拉强度实验结果养护条件粉煤灰水泥比同组三块试件各自的极限荷载/KN平均极限荷载/KN标准养护0*212.6613*1414.0413.280.321B120.1718.8220*270+422.3321.5918.5420.82蒸汽养护0,229+4927.1323.8626.830.329.7227.8426.1027.890.430.S3

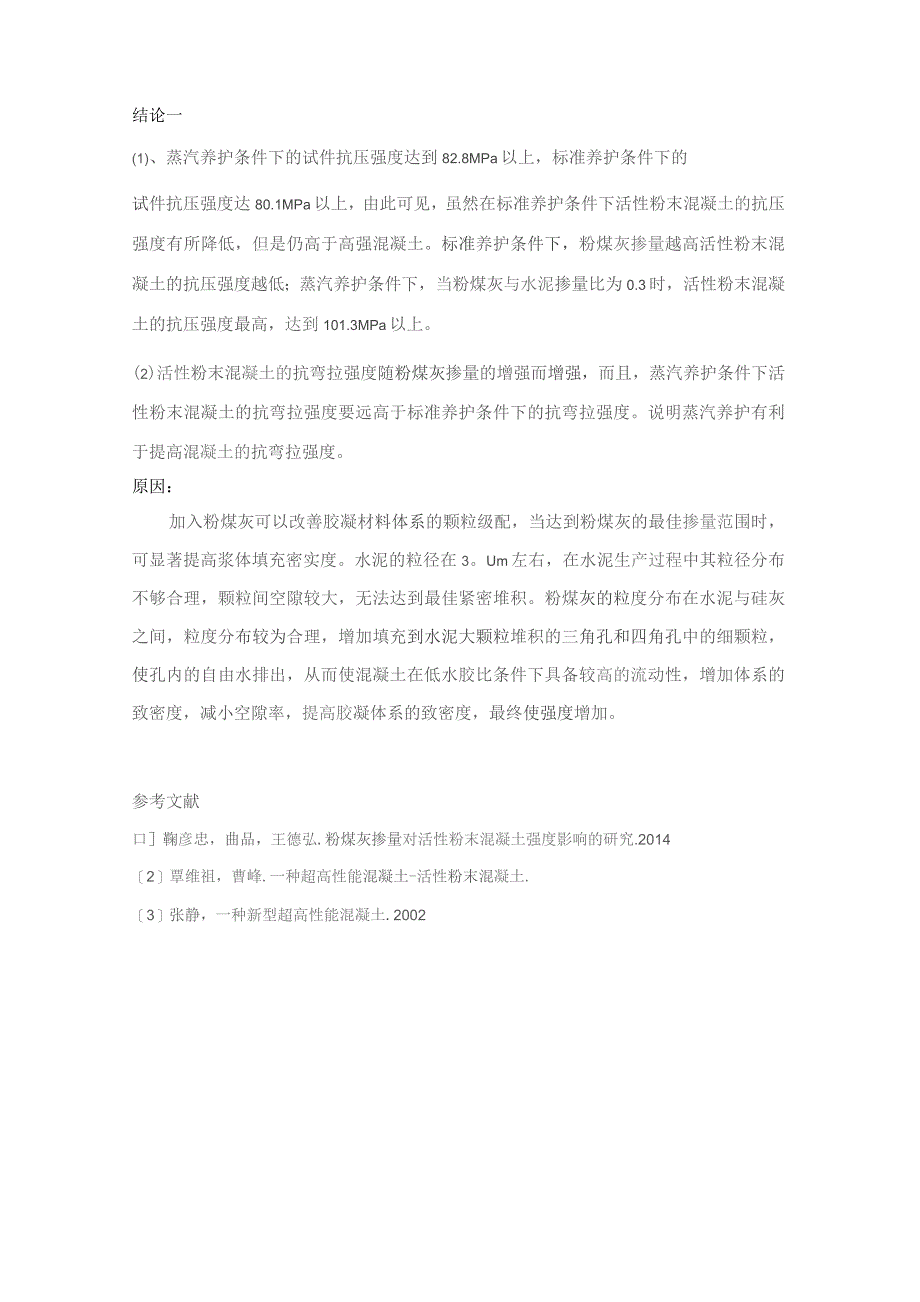

3、29.0725.5428.48结论一(1)、蒸汽养护条件下的试件抗压强度达到82.8MPa以上,标准养护条件下的试件抗压强度达80.1MPa以上,由此可见,虽然在标准养护条件下活性粉末混凝土的抗压强度有所降低,但是仍高于高强混凝土。标准养护条件下,粉煤灰掺量越高活性粉末混凝土的抗压强度越低;蒸汽养护条件下,当粉煤灰与水泥掺量比为0.3时,活性粉末混凝土的抗压强度最高,达到101.3MPa以上。(2)活性粉末混凝土的抗弯拉强度随粉煤灰掺量的增强而增强,而且,蒸汽养护条件下活性粉末混凝土的抗弯拉强度要远高于标准养护条件下的抗弯拉强度。说明蒸汽养护有利于提高混凝土的抗弯拉强度。原因:加入粉煤灰可以改善胶凝材料体系的颗粒级配,当达到粉煤灰的最佳掺量范围时,可显著提高浆体填充密实度。水泥的粒径在3。Um左右,在水泥生产过程中其粒径分布不够合理,颗粒间空隙较大,无法达到最佳紧密堆积。粉煤灰的粒度分布在水泥与硅灰之间,粒度分布较为合理,增加填充到水泥大颗粒堆积的三角孔和四角孔中的细颗粒,使孔内的自由水排出,从而使混凝土在低水胶比条件下具备较高的流动性,增加体系的致密度,减小空隙率,提高胶凝体系的致密度,最终使强度增加。参考文献口鞠彦忠,曲品,王德弘.粉煤灰掺量对活性粉末混凝土强度影响的研究.20142覃维祖,曹峰.一种超高性能混凝土-活性粉末混凝土.3张静,一种新型超高性能混凝土.2002
