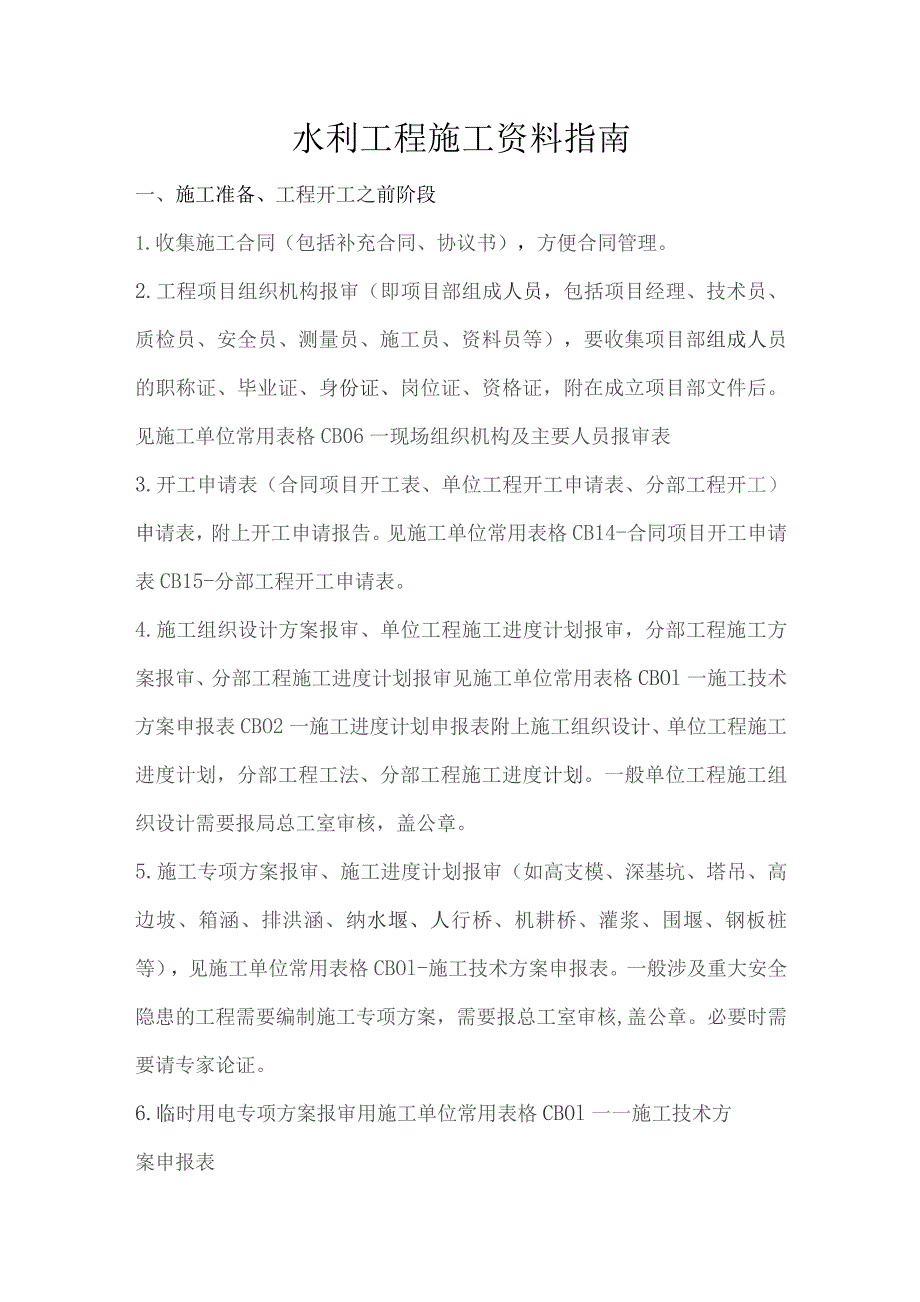

1、水利工程施工资料指南一、施工准备、工程开工之前阶段1.收集施工合同（包括补充合同、协议书），方便合同管理。2.工程项目组织机构报审（即项目部组成人员，包括项目经理、技术员、质检员、安全员、测量员、施工员、资料员等），要收集项目部组成人员的职称证、毕业证、身份证、岗位证、资格证，附在成立项目部文件后。见施工单位常用表格CB06一现场组织机构及主要人员报审表3.开工申请表（合同项目开工表、单位工程开工申请表、分部工程开工）申请表，附上开工申请报告。见施工单位常用表格CB14-合同项目开工申请表CB15-分部工程开工申请表。4.施工组织设计方案报审、单位工程施工进度计划报审，分部工程施工方案报审、分
2、部工程施工进度计划报审见施工单位常用表格CBOl一施工技术方案申报表CBO2一施工进度计划申报表附上施工组织设计、单位工程施工进度计划，分部工程工法、分部工程施工进度计划。一般单位工程施工组织设计需要报局总工室审核，盖公章。5.施工专项方案报审、施工进度计划报审（如高支模、深基坑、塔吊、高边坡、箱涵、排洪涵、纳水堰、人行桥、机耕桥、灌浆、围堰、钢板桩等），见施工单位常用表格CBOl-施工技术方案申报表。一般涉及重大安全隐患的工程需要编制施工专项方案，需要报总工室审核,盖公章。必要时需要请专家论证。6.临时用电专项方案报审用施工单位常用表格CBOl一一施工技术方案申报表7.技术质量保证体系报审用

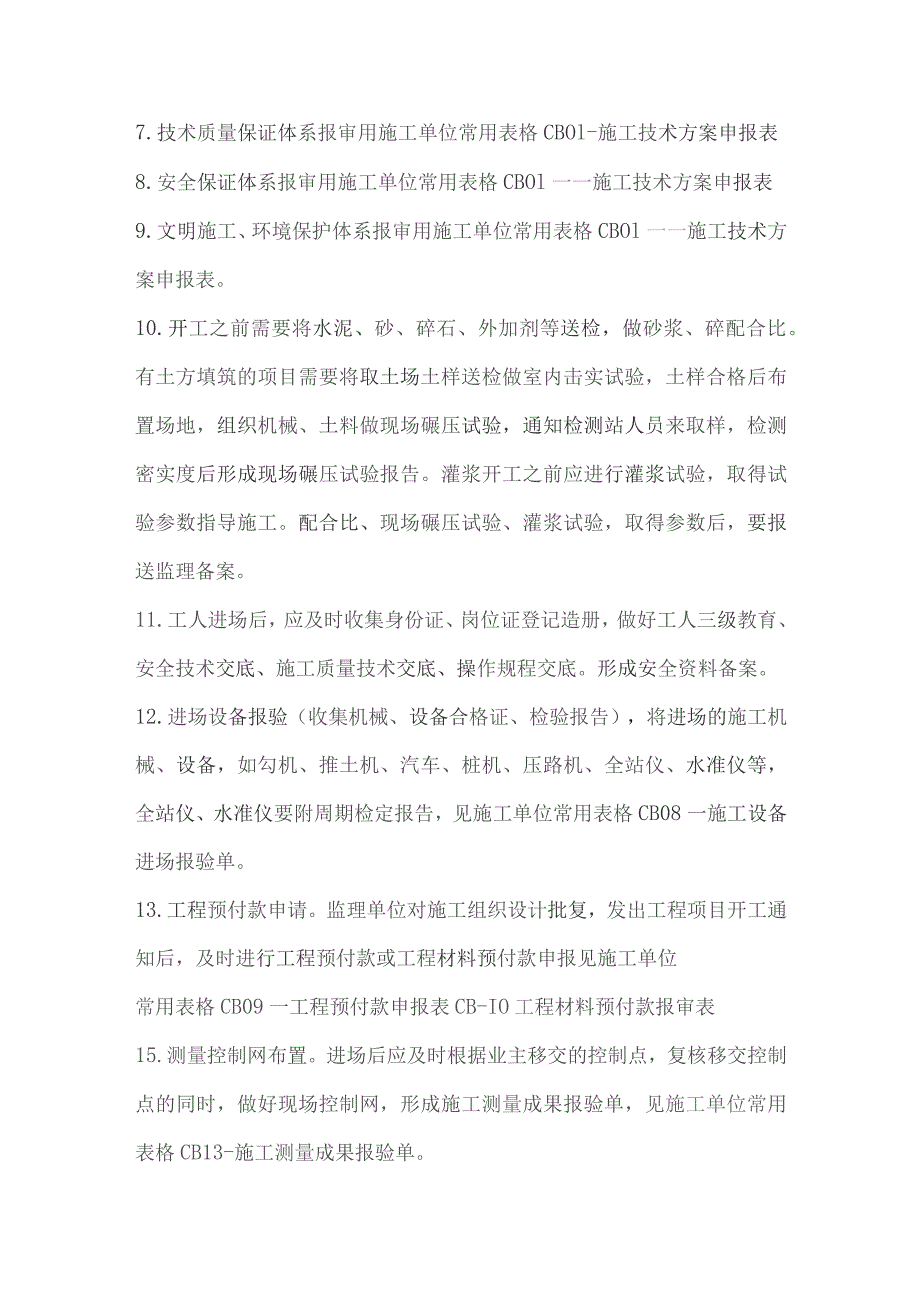

3、施工单位常用表格CBOl-施工技术方案申报表8.安全保证体系报审用施工单位常用表格CBOl一一施工技术方案申报表9.文明施工、环境保护体系报审用施工单位常用表格CBOl一一施工技术方案申报表。10.开工之前需要将水泥、砂、碎石、外加剂等送检，做砂浆、碎配合比。有土方填筑的项目需要将取土场土样送检做室内击实试验，土样合格后布置场地，组织机械、土料做现场碾压试验，通知检测站人员来取样，检测密实度后形成现场碾压试验报告。灌浆开工之前应进行灌浆试验，取得试验参数指导施工。配合比、现场碾压试验、灌浆试验，取得参数后，要报送监理备案。11.工人进场后，应及时收集身份证、岗位证登记造册，做好工人三级教育、安
4、全技术交底、施工质量技术交底、操作规程交底。形成安全资料备案。12.进场设备报验（收集机械、设备合格证、检验报告），将进场的施工机械、设备，如勾机、推土机、汽车、桩机、压路机、全站仪、水准仪等，全站仪、水准仪要附周期检定报告，见施工单位常用表格CB08一施工设备进场报验单。13.工程预付款申请。监理单位对施工组织设计批复，发出工程项目开工通知后，及时进行工程预付款或工程材料预付款申报见施工单位常用表格CB09一工程预付款申报表CB-IO工程材料预付款报审表15.测量控制网布置。进场后应及时根据业主移交的控制点，复核移交控制点的同时，做好现场控制网，形成施工测量成果报验单，见施工单位常用表格CB

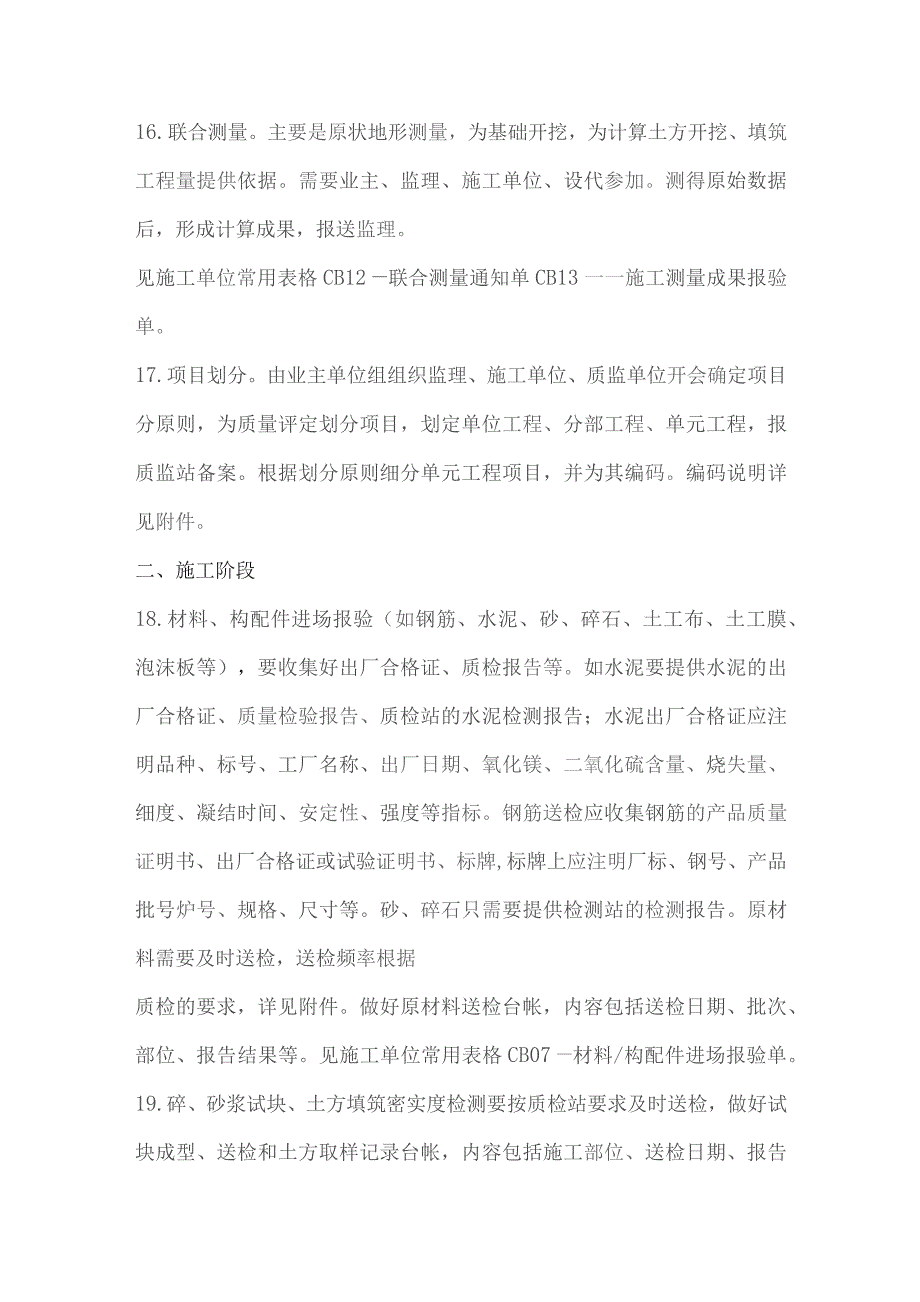

5、13-施工测量成果报验单。16.联合测量。主要是原状地形测量，为基础开挖，为计算土方开挖、填筑工程量提供依据。需要业主、监理、施工单位、设代参加。测得原始数据后，形成计算成果，报送监理。见施工单位常用表格CB12联合测量通知单CB13一一施工测量成果报验单。17.项目划分。由业主单位组组织监理、施工单位、质监单位开会确定项目分原则，为质量评定划分项目，划定单位工程、分部工程、单元工程，报质监站备案。根据划分原则细分单元工程项目，并为其编码。编码说明详见附件。二、施工阶段18.材料、构配件进场报验（如钢筋、水泥、砂、碎石、土工布、土工膜、泡沫板等），要收集好出厂合格证、质检报告等。如水泥要提供水
6、泥的出厂合格证、质量检验报告、质检站的水泥检测报告；水泥出厂合格证应注明品种、标号、工厂名称、出厂日期、氧化镁、二氧化硫含量、烧失量、细度、凝结时间、安定性、强度等指标。钢筋送检应收集钢筋的产品质量证明书、出厂合格证或试验证明书、标牌,标牌上应注明厂标、钢号、产品批号炉号、规格、尺寸等。砂、碎石只需要提供检测站的检测报告。原材料需要及时送检，送检频率根据质检的要求，详见附件。做好原材料送检台帐，内容包括送检日期、批次、部位、报告结果等。见施工单位常用表格CB07材料/构配件进场报验单。19.碎、砂浆试块、土方填筑密实度检测要按质检站要求及时送检，做好试块成型、送检和土方取样记录台帐，内容包括施
7、工部位、送检日期、报告结果等。20隐蔽工程验收表。主要是指基础开挖的验收，需要业主、监理、设代、施工单位联合验收，共同确认。需要拍照记录。做好隐蔽工程验收台帐。21.三检表。主要是落实施工质量控制三检制度，包括班组初检、现场技术员复检、质量员终检，为控制施工质量把关。每个单元工程评定都需要三检表。22.碎开仓报审表，砂开仓之前报送监理同意后才可开仓。23.单元工程施工质量报验单，见施工单位常用表格CB18,是附在单元工程质量评定表之前。有些监理单位要求提供，有些不要求提供,可按要求而定。24.单元工程质量评定表。单元工程根据项目划分确定，每个单元工程完成后都需要进行质量评定。评定表及填表示例可
8、详见水利部印发的全国统表和广东省表，没有的见新增表格或者联合监理商定评定表格样式。单元工程质量评定后，应及时登记到单元工程质量评定统计表中去，做好单元工程质量评定台帐，一般统计表以分部工程统计,内容包括序号、分部工程名称、单元工程名称及编码、单元工程桩号或部位、评定日期、评定等级、监理签字等。25.通水验收。单元工程渠道底板及边坡衬砌佐衬砌完成后，需要业主、监理、设代、总包、施工单位联合验收，此验收为阶段验收，需要抽芯检测，拍照记录，各方签字同意验收。验收合格后通水，若有不足处理合格后验收。抽芯原则上是边坡三点、底板三点。同时做好通水验收台帐，内容包括验收桩号、日期、长度统计。26.单元工程施
9、工记录台帐，就是将单元工程的施工日期整理成表，便于做单元工程质量评定的时候检索日期，和便于登记试块成型记录日期。27.工程价款月支付申请书，见施工单位常用表格CB31一一工程价款月支付请书及时表。主要是指每月完成工程量进度款申报，向业主要钱。28.施工周报。见总包单位发来的表格样式，就上周完成的工作和本周计划完成的工作进行汇报，并提出存在要处理的问题，每周各个标段负责人负责填写，由项目部统一汇总，报送总包和监理，开每周工作例会讨论商议。29.施工月报。见施工单位常用表格CB32一施工月报及附表。附表包括材料使用情况月报表、主要施工机械设备情况月报表、现场施工人员情况月报表、施工质量检验月汇总表
10、（指原材料、试块、土方取样送检台帐），工程事故月报表、完成工程量月汇总表（可复制月支付申请书，每月进度款完成工程量）、施工实际进度月报表、施工质量评定汇总表（可复制单元工程质量评定统计表内容）。30.签证单。现场变更的项目、拆除项目都要业主、设代、总包、监理、施工单位见证，及时填写现场签证单或设计变更签证单，为计算工程量，计要变更项目工程款提供依据。如基础换填、电站拆除、桥梁拆除、分水涵拆除等，都要签证确认工程量。有必要做好签证项目台账清单。变更可由施工单位、业主单位、监理单位以变更申请报告提出，业主发书面意见给设计发出设计修改通知单，工程量有图的按图计量，没图的按现场签证计量。31.施工日志
11、、施工安全日记。每个技术员都应该养成记工作日记的习惯，不能因为以包代管，施工队写了自己就不写，这样很被动，如何施工队不写，自己靠回忆补回来很难，一次工作量也大。32.施工大事记。施工大事记要记录好，如隐蔽工程验收、通水验收、领导视察、电站完成水下结构部分、上部结构封顶、机电金结联动试验、分部工程验收、单位工程验收等节点事件都可以作为施工大事记记录在案，方便分部工程验收、单位工程验收签证需要加进这部分内容。33.报告单、工作联系单。工作当中有问题处理不了，需要以书面报告单形式报告监理方，由监理方报业主方协调解决。见施工单位常用表格CB49一报告单。34.回复单。对于监理方发出的整改通知单，施工方
12、要及时作出整改，并以回复单形式书面报送监理。35.中间产品质量评定表（砂、碎石、拌和物质量评定，数据根据检测报告统计得出），见水利部印发全国统表。36.施工安全月报、质量月报表。按要求每月提供。37安全资料，推行安全生产标准化，资料也要标准化38.收、发文登记表。39.送检委托单。原材料、试块送检都要填写送检委托单，可根据委托单做好送检记录台帐。40.工程进度简报（视为项目经理开会报告）。41.防洪渡汛应急预案。水利工程汛期前都要做好渡汛应急预案，组织好人力、物力，发生险情时及时出动，有备无患。三、施工分部、阶段验收或完工阶段：42.施工完工后主要包括分部验收、单位验收、阶段验收、投入使用验收
13、、完工验收、竣工验收申请报告、验收鉴定书、验收签证表，工程管理工作报告等，格式都取自全国统一格式。43.验收前应归纳整理好工程资料，按工程项目档案管理方案立卷归档，验收合格后移交业主，由业主移交城建档案管馆。竣工验收合格办理工程移交手续后进行结算，工程完工后计算汇总工程量，向监理单位递交工程竣工结算报告，业主、审计中心审核后递交完工/最终付款申请表（施工单位常用表格CB36）o质保期满后递交报告申请要回保质金。44.施工单位先对整个工程进行自检，达到验收标准后，填报竣工验收报告书给监理，监理经验收后对工程中存在的问题提出意见，下发工程质量整改通知单，施工单位整改后监理认为可以的话，提请建设单位
14、进行竣工验收。验收通过后下发工程接收证书，施工单位收到后28天内提交结算报告。45工程项目划分、质量评定和验收，施工质量评定合格和优良标准主要参考以下两个规程：SL176-2007水利水电工程施工质量检验与评定规程SL223-2008水利水电建设工程验收规程46.图纸管理。对于监理下发的施工图纸和设计变更修改通知书，要建立图纸接收目录，对于借出或者下发施工班组的图纸也要建立发出台帐。原则上要求项目部收到的蓝图不下发，发给班组的图纸采用复印图，为避免借给班组复印不交回来或者遗失，最好是项目部复印好,再向班组收钱。收到的图纸一般是一式几份，要求按每份存放，并有图纸目录。47.资料管理。资料管理经常
15、情况下会滞后，但首先一定要做到拿回来的资料和自己建立的资料要分类存放，并且要有档案盒，盒上有标签，不在随处乱放，否则会丢失。档案盒不值几个钱，档案本身值钱，即使某类资料只有几页，但都要分类存放，无时间整理也要把资料放到档案盒里先存放。工程资料一般同类的资料都会有一式三份以上,存放的时候要按份归档，夹上标签，写明莱某类资料，一式几份，第几份。如果不见了某份，一目了然。四、做好几个台账的要求和好处工程资料要及时完善，否则搞死自己。单元质量评定表及时搞，原材料、试块及时送检，施工过程记录及时记，工作才不会那么累。做好以下几个台帐会有好处，最主要功能四个字：一目了然。1、单元工程施工记录台帐，好处在于
16、延迟做质量评定表的时候，单元项目及日期可以迅速查到。2、隐蔽工程验收（基础验收）台帐，基础开挖属于重要单元工程，需要各方联合验收，做好台帐便于知道验收了哪些基础、便于统计优良率。3、通水验收台帐，渠道通水验收属于阶段验收，也需要各方验收，便于知道渠道衬砌完成进度，及报月进度。4、混凝土、砂浆试块成型记录台帐，当天浇筑佐的段或者砌石段都要成型碎试块、砂浆试块，将施工项目部位、名称、成型日期、检测结果逐一记录，方便统计送检日期，提醒工队负责人及时送检。也方便于填报CB32附表4施工质量检验月汇总表，方便验收时统计各项指标。5、分部工程内单元工程质量评定统计表，每评定一个单元工程都及时将其登记进去，方便及时统计单元工程动态优良率，控制优良目标工程优良率，也方便提交业主审核月进度时所需的质量评定资料目录,也方便于填报施工月报CB
