磷酸氢二钾替代磷酸二氢钾的试验.docx

上传人:p** 文档编号:624463 上传时间:2023-12-10 格式:DOCX 页数:3 大小:21.63KB
下载 相关 举报
磷酸氢二钾替代磷酸二氢钾的试验.docx_第1页
第1页 / 共3页
磷酸氢二钾替代磷酸二氢钾的试验.docx_第2页
第2页 / 共3页
磷酸氢二钾替代磷酸二氢钾的试验.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《磷酸氢二钾替代磷酸二氢钾的试验.docx》由会员分享,可在线阅读,更多相关《磷酸氢二钾替代磷酸二氢钾的试验.docx(3页珍藏版)》请在第壹文秘上搜索。

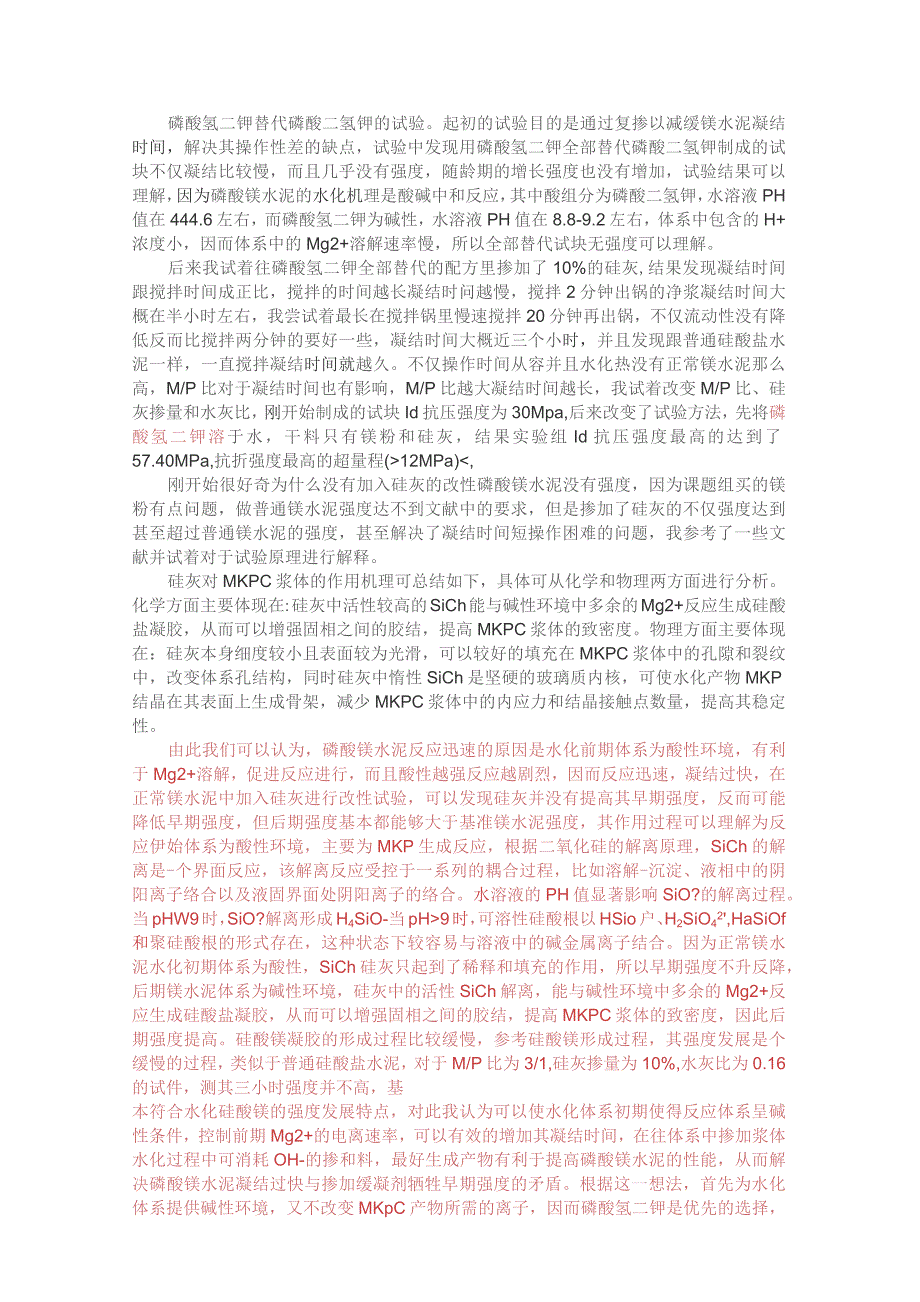

1、磷酸氢二钾替代磷酸二氢钾的试验。起初的试验目的是通过复掺以减缓镁水泥凝结时间,解决其操作性差的缺点,试验中发现用磷酸氢二钾全部替代磷酸二氢钾制成的试块不仅凝结比较慢,而且几乎没有强度,随龄期的增长强度也没有增加,试验结果可以理解,因为磷酸镁水泥的水化机理是酸碱中和反应,其中酸组分为磷酸二氢钾,水溶液PH值在444.6左右,而磷酸氢二钾为碱性,水溶液PH值在8.8-9.2左右,体系中包含的H+浓度小,因而体系中的Mg2+溶解速率慢,所以全部替代试块无强度可以理解。后来我试着往磷酸氢二钾全部替代的配方里掺加了10%的硅灰,结果发现凝结时间跟搅拌时间成正比,搅拌的时间越长凝结时问越慢,搅拌2分钟出锅

2、的净浆凝结时间大概在半小时左右,我尝试着最长在搅拌锅里慢速搅拌20分钟再出锅,不仅流动性没有降低反而比搅拌两分钟的要好一些,凝结时间大概近三个小时,并且发现跟普通硅酸盐水泥一样,一直搅拌凝结时间就越久。不仅操作时间从容并且水化热没有正常镁水泥那么高,M/P比对于凝结时间也有影响,M/P比越大凝结时间越长,我试着改变M/P比、硅灰掺量和水灰比,刚开始制成的试块Id抗压强度为30Mpa,后来改变了试验方法,先将磷酸氢二钾溶于水,干料只有镁粉和硅灰,结果实验组Id抗压强度最高的达到了57.40MPa,抗折强度最高的超量程(12MPa)9时,可溶性硅酸根以HSio户、H2SiO42,HaSiOf和聚硅

3、酸根的形式存在,这种状态下较容易与溶液中的碱金属离子结合。因为正常镁水泥水化初期体系为酸性,SiCh硅灰只起到了稀释和填充的作用,所以早期强度不升反降,后期镁水泥体系为碱性环境,硅灰中的活性SiCh解离,能与碱性环境中多余的Mg2+反应生成硅酸盐凝胶,从而可以增强固相之间的胶结,提高MKPC浆体的致密度,因此后期强度提高。硅酸镁凝胶的形成过程比较缓慢,参考硅酸镁形成过程,其强度发展是个缓慢的过程,类似于普通硅酸盐水泥,对于M/P比为3/1,硅灰掺量为10%,水灰比为0.16的试件,测其三小时强度并不高,基本符合水化硅酸镁的强度发展特点,对此我认为可以使水化体系初期使得反应体系呈碱性条件,控制前

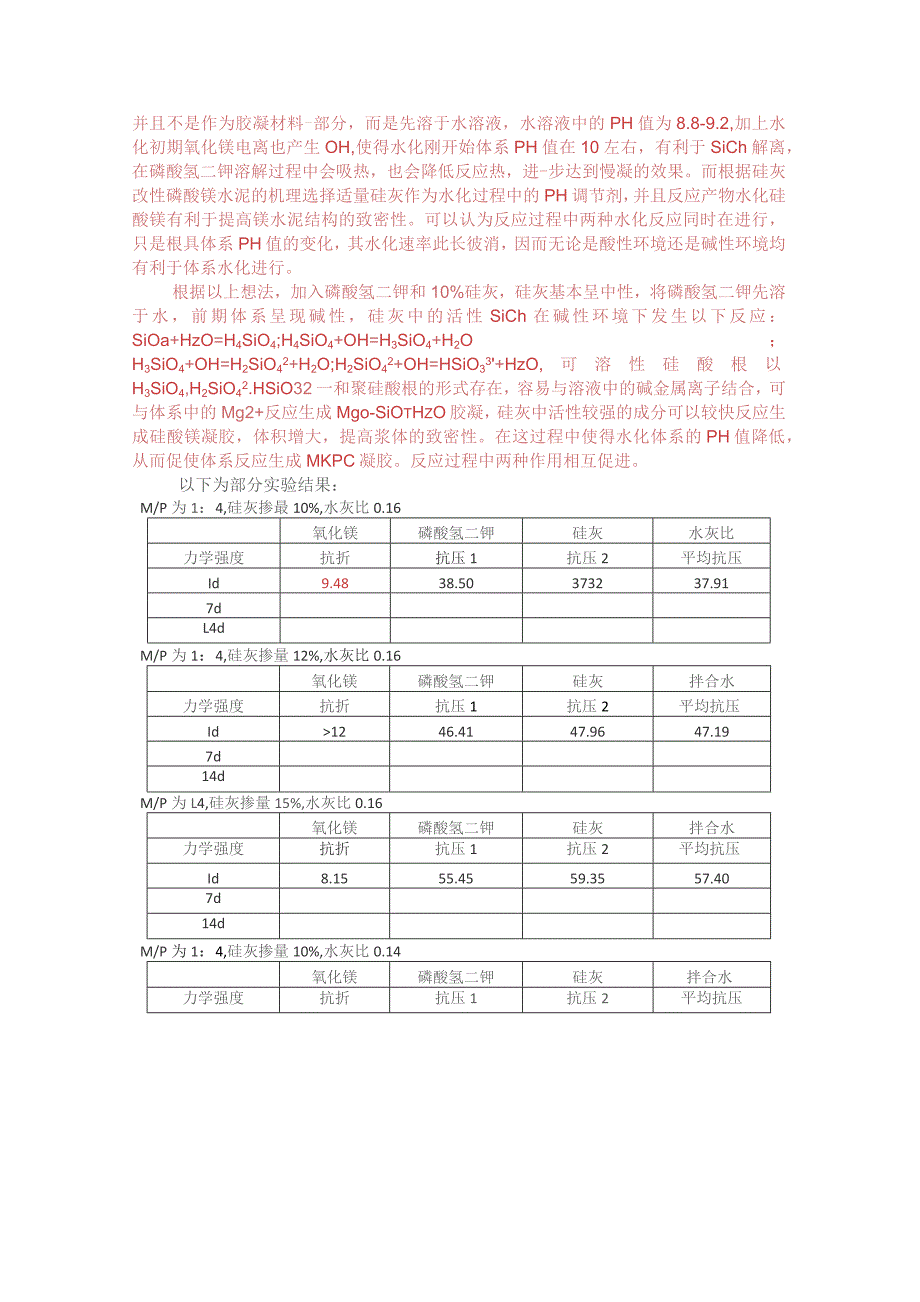

4、期Mg2+的电离速率,可以有效的增加其凝结时间,在往体系中掺加浆体水化过程中可消耗OH-的掺和料,最好生成产物有利于提高磷酸镁水泥的性能,从而解决磷酸镁水泥凝结过快与掺加缓凝剂牺牲早期强度的矛盾。根据这一想法,首先为水化体系提供碱性环境,又不改变MKpC产物所需的离子,因而磷酸氢二钾是优先的选择,并且不是作为胶凝材料-部分,而是先溶于水溶液,水溶液中的PH值为8.8-9.2,加上水化初期氧化镁电离也产生OH,使得水化刚开始体系PH值在10左右,有利于SiCh解离,在磷酸氢二钾溶解过程中会吸热,也会降低反应热,进-步达到慢凝的效果。而根据硅灰改性磷酸镁水泥的机理选择适量硅灰作为水化过程中的PH调

5、节剂,并且反应产物水化硅酸镁有利于提高镁水泥结构的致密性。可以认为反应过程中两种水化反应同时在进行,只是根具体系PH值的变化,其水化速率此长彼消,因而无论是酸性环境还是碱性环境均有利于体系水化进行。根据以上想法,加入磷酸氢二钾和10%硅灰,硅灰基本呈中性,将磷酸氢二钾先溶于水,前期体系呈现碱性,硅灰中的活性SiCh在碱性环境下发生以下反应:SiOa+HzO=H4SiO4;H4SiO4+OH=H3SiO4+H2O;H3SiO4+OH=H2SiO42+H2O;H2SiO42+OH=HSiO33+HzO,可溶性硅酸根以H3SiO4,H2SiO42.HSiO32一和聚硅酸根的形式存在,容易与溶液中的碱

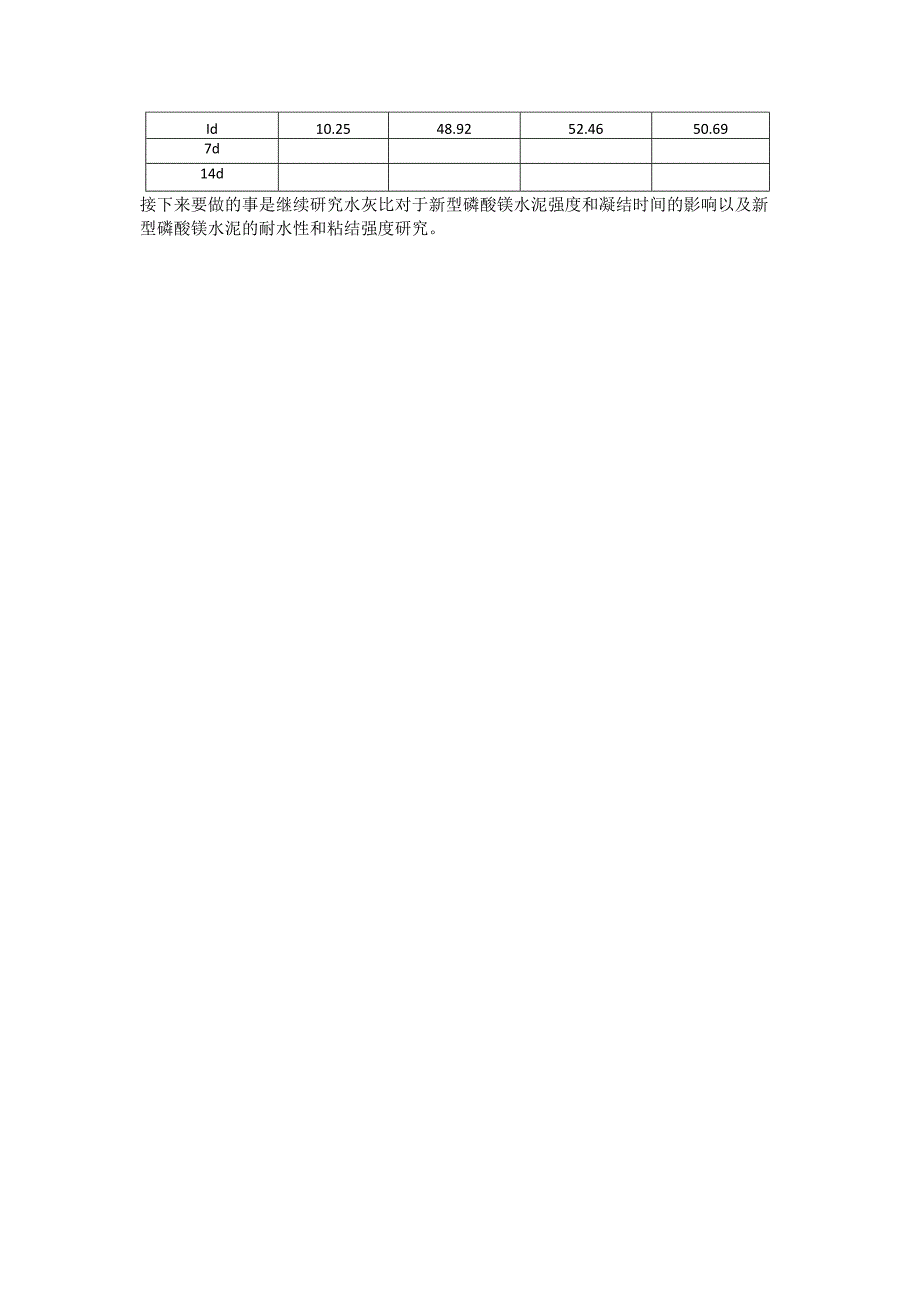

6、金属离子结合,可与体系中的Mg2+反应生成Mgo-SiOtHzO胶凝,硅灰中活性较强的成分可以较快反应生成硅酸镁凝胶,体积增大,提高浆体的致密性。在这过程中使得水化体系的PH值降低,从而促使体系反应生成MKPC凝胶。反应过程中两种作用相互促进。以下为部分实验结果:M/P为1:4,硅灰掺最10%,水灰比0.16氧化镁磷酸氢二钾硅灰水灰比力学强度抗折抗压1抗压2平均抗压Id9.4838.50373237.917dL4dM/P为1:4,硅灰掺量12%,水灰比0.16氧化镁磷酸氢二钾硅灰拌合水力学强度抗折抗压1抗压2平均抗压Id1246.4147.9647.197d14dM/P为L4,硅灰掺量15%,水灰比0.16氧化镁磷酸氢二钾硅灰拌合水力学强度抗折抗压1抗压2平均抗压Id8.1555.4559.3557.407d14dM/P为1:4,硅灰掺量10%,水灰比0.14氧化镁磷酸氢二钾硅灰拌合水力学强度抗折抗压1抗压2平均抗压Id10.2548.9252.4650.697d14d接下来要做的事是继续研究水灰比对于新型磷酸镁水泥强度和凝结时间的影响以及新型磷酸镁水泥的耐水性和粘结强度研究。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 通信/电子 > 室内分布

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
