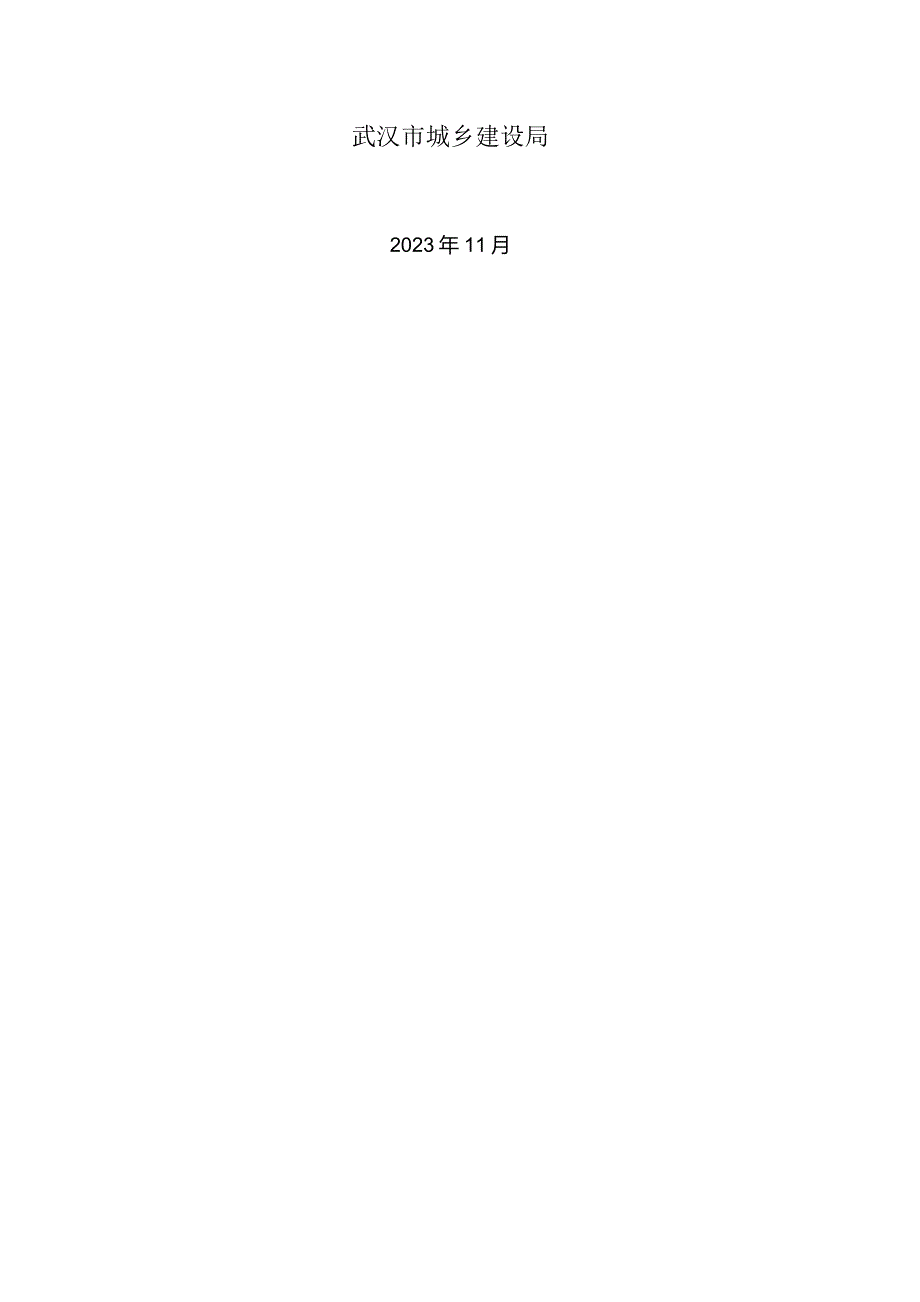

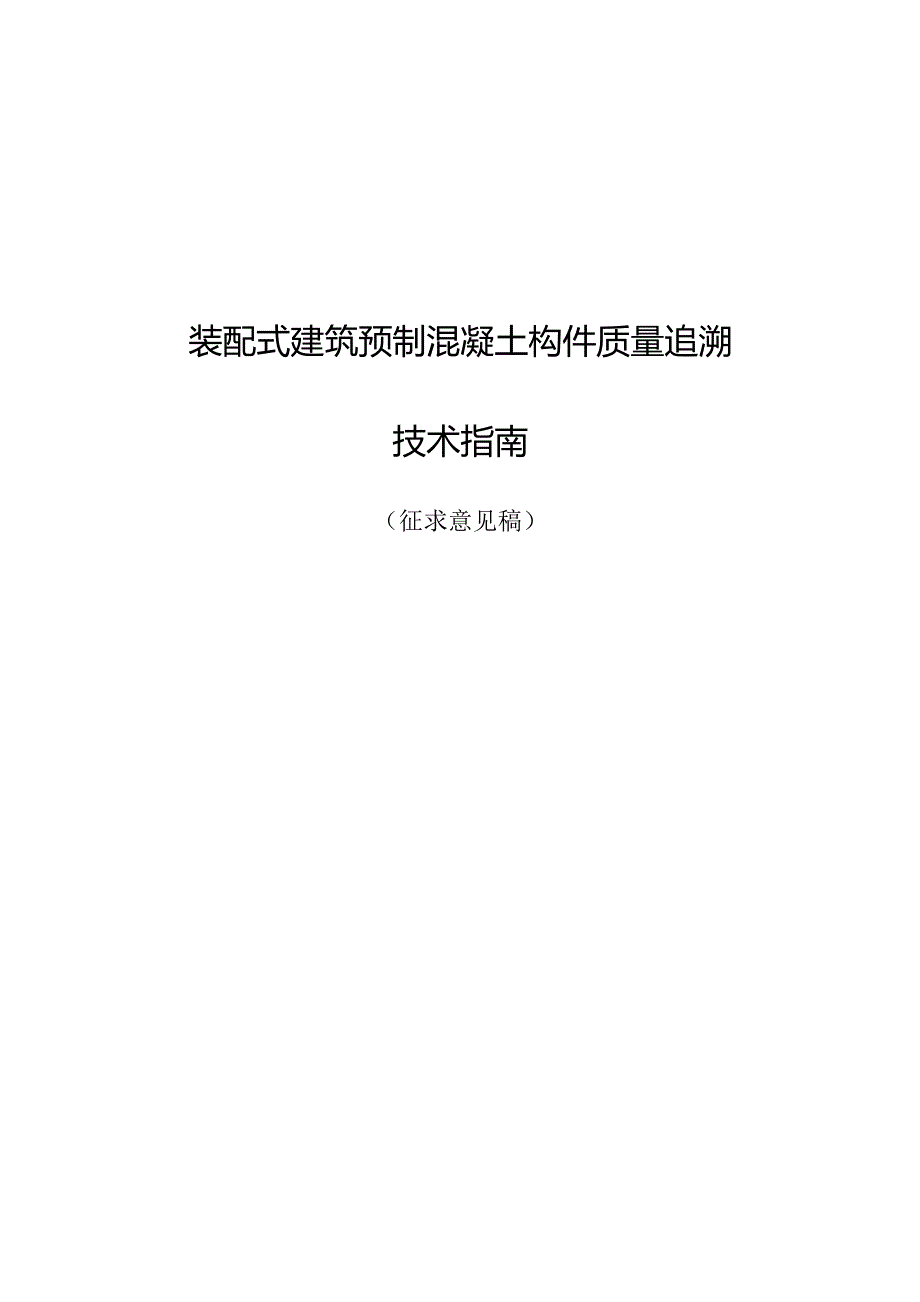

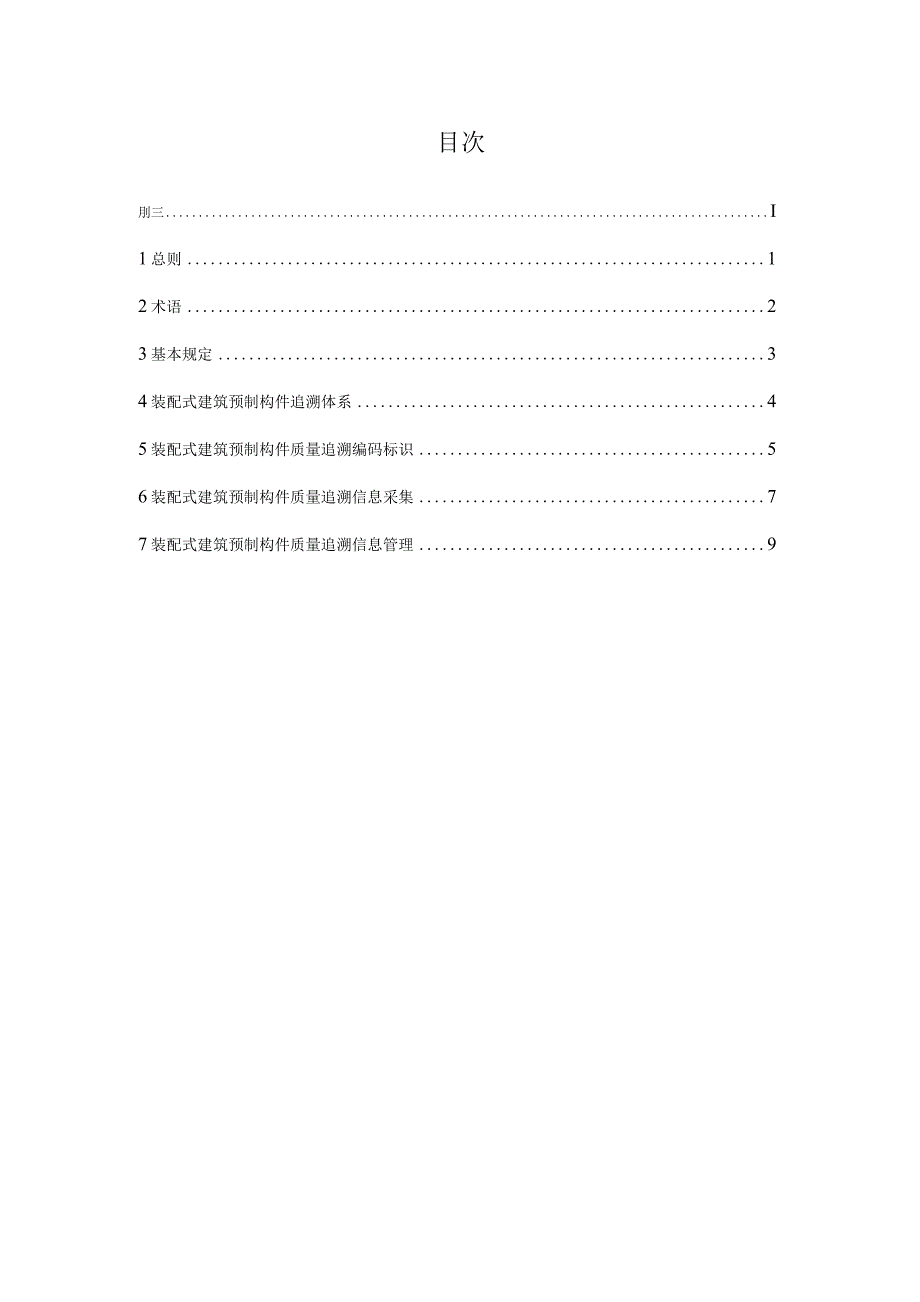

1、装配式建筑预制混凝土构件质量追溯技术指南（征求意见稿）武汉市城乡建设局2023年11月目次刖三I1总则12术语23基本规定34装配式建筑预制构件追溯体系45装配式建筑预制构件质量追溯编码标识56装配式建筑预制构件质量追溯信息采集77装配式建筑预制构件质量追溯信息管理9刖S根据关于加快新型建筑工业化发展的若干意见（建标规（2020）8号）、关于推动新型建筑工业化与智能建造协同发展的通知（武城建规（2022）2号）、武汉市装配式建筑十四五发展规划（武城建（2022）2号）等文件精神，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国内先进标准，并在多次征求意见的基础上，制定本指南。本指南
2、的主要内容是：1总则；2.术语；3.基本规定；4.装配式建筑预制构件追溯体系；5.装配式建筑预制构件质量追溯编码标识；6.装配式建筑预制构件质量追溯信息采集：7.装配式建筑预制构件质量追溯信息管理。本指南由武汉市城乡建设局负责管理，由主编单位负责具体技术内容的解释。本指南主编单位：武汉市建筑节能办公室武汉理工大学本指南参编单位：中建三局科创产业发展有限公司中建七局国际工程有限公司本指南主要起草人员：本指南主要审查人员:1总则1.1为建立装配式建筑预制构件从生产到使用全过程的质量追溯机制，保障预制构件质量，实现质量信息共享和质量行为规范化，有效提高工程质量整体水平,特编制本技术指南。1.2本指南
3、主要适用于装配式建筑预制构件设计、生产、运输和施工过程的质量追溯管理及质量追溯体系的实施。1.3本指南以装配式建筑预制构件为对象，以预制构件全过程质量追溯和质量行为规范控制为重点，建立健全质量追溯过程中编码标识、追溯信息采集及管理、信息处理等操作规程。1.4本指南制定的主要依据:GB” 40399-2021装配式混凝土建筑用预制部品通用技术条件GB” 40204-2021追溯二维码技术通则GB 38155-2019重要产品追溯追溯术语GBfT 36365-2018信息技术射频识别8()0/900MHZ无源标签通用规范GB” 33993-2017商品二维码GB 51231-2016装配式混凝土建
4、筑技术标准GB 15425-2014商品条码128条码JG/T565-2018工厂预制混凝土构件质量管理标准JGJI-2014装配式混凝土结构技术规程T/CCES14-2020装配式建筑部品部件分类和编码标准T/CCES11-2020建筑工程信息交换实施标准国办函(2019)92号关于完善质量保障体系提升建筑工程品质的指导意见建标规（2020）8号住房和城乡建设部等部门关于加快新型建筑工业化发展的若干意见建办市函（2021）316号智能建造与新型建筑工业化协同发展可复制经验做法清单（第一批）国市监质发（2022）95号进-步提高产品、工程和服务质量行动方案（2022一2025年）1.5装配式建
5、筑预制构件质量追溯管理除应符合本指南的规定外，还应符合国家、行业现行相关标准与规定。2术语2.1装配式建筑assembled/PrefabriCatedbuilding结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品部件集成的建筑。2.2预制混凝土构件precastconcretecomponent在工厂预先生产制作的混凝土构件，简称预制构件。2.3追溯traceability通过记录和标识，追踪和溯源客体的历史、应用情况或所处位置的活动。注：追溯包括追踪和溯源。2.4追溯编码traceabilitycode将预制构件的生产、运输、存储和安装等信息进行编译的方式。2.5追溯
6、标签traceabilitylabel以文字、图形、符号等方式标示追溯码及相关信息的标牌，与所追溯产品具有对应关系。注：包括印刷标签、电子标签等。2.6追溯标识traceabilityidentifying将代码标示为标志并识别的过程。2.7追溯节点traceabilitynode产品在变化责任人或使用人时的信息采集与使用点，如原材料进厂、构件生产、构件出厂、构件运输及构件进场安装等。2.8追溯信息traceabilityinformation由各追溯节点进行采集与交换的产品可追溯信息条目。2.9追溯系统traceabilitysystem基于追溯码、文件记录、相关软硬件设备和通信网络，实现现
7、代信息化管理并可获取产品追溯过程中相关数据的集成。3基本规定3.1追溯目标通过识别标签信息追溯装配式建筑预制构件设计、生产、运输、施工等环节的产品、投入品和技术措施信息及相关责任主体或个体，完善追溯信息，实现对预制构件的全过程信息管理。3.2追溯主体装配式建筑预制构件追溯主体应是预制构件设计、监理、生产、运输、施工相关单位，追溯主体宜为实施追溯提供必需的资源，并监督追溯体系持续运行。追溯主体宜制定责任部门及责任人员来构建追溯体系，必要时可以成立追溯工作组，定期对追溯工作人员进行培训，使其具备实施追溯所需的知识和能力。3.3追溯范围追溯单元以预制构件为一个基础单元，追溯范围分为外部追溯和内部追溯
8、。外部追溯过程中追溯单元沿预制构件供应链由一个追溯主体追溯转移至下一个或多个追溯主体，宜涵盖预制构件生命周期全过程；内部追溯过程中追溯单元在组织内各部门间流动，宜根据预制构件的生产流程、生产工艺及管理要求等确定追溯主体。4装配式建筑预制构件追溯体系4.1装配式建筑预制构件追溯体系设计、实施、管理和运行应符合国家相关法规和标准的要求，并满足追溯参与方的需求。追溯体系要素主要涵盖追溯对象、追溯法规标准、追溯信息、追溯相关硬件设备、追溯相关软件和追溯参与方等。4.2追溯体系构成装配式建筑预制构件迫溯体系由企业级装配式建筑预制构件追溯系统和预制构件质量公共信息服务平台构成，如图1所示。预制构件质量公共
9、信息服务平台外部服务平台许可一问题监测一检验检测一监督检查其他企业级系统装配式建筑项目预制构件质量追溯系统预制构件设计预制构件生产预制构件运输预制构件安装预制构件维护图1装配式建筑预制构件追溯体系构成4.2.1预制构件质量公共信息服务平台公共信息服务平台一般具备追溯服务平台和追溯管理平台的功能，宜由主管部门在适当的发展阶段委托第三方机构或组织进行建设、运营。平台宜采用BIM和物联网技术保证装配式建筑建造过程的信息贯通。4.2.2企业级装配式建筑预制构件追溯系统装配式建筑预制构件追溯系统可由企业自行建设，建立追溯系统的企业应具备满足追溯要求的工业自动化、智能化设备和信息管理系统。系统可以实现对预
10、制构件设计、生产、运输、安装、运维、检验等各个环节的追溯信息记录和信息管理，以提供信息化支撑，并与公共信息服务平台、外部服务平台实现数据交换。预制构件数据量庞大，而且各单位数据格式不统一、涉及专业和单位较多、各单位数据割裂，这些问题导致了各参与单位形成数据孤岛，亟需整合各参与主体的生产业务数据，打通数据交互通道，参建各方通过BIM模型作为载体实现预制构件信息在全生命周期的实时跟踪分析和传递共享，提升建筑业的质量信息化管理水平。预制构件在生产、运输、施工和运维过程中产生的信息由企业上传至系统，行业协会和政府监管部门基于各自权限进行监督管理，应对追溯信息进行分级管理，对不同使用对象提供不同的追溯内
11、容。装配式建筑预制构件追溯系统构建流程主要包括确定追溯主体、确定追溯推元、确定追溯范围、确定追溯编码标识、追溯信息采集、追溯信息管理、改进等。5装配式建筑预制构件质追溯编码标识5.1追溯编码5.1.1装配式建筑预制构件编码宜由生产单位在生产阶段进行编制，应符合唯一性、合理性、可扩充性、简明性、适用性与规范性的要求。5.1.2装配式建筑的建设过程涉及预制构件生产单位、运输单位、建设单位、设计单位、施工单位、监理单位等多方主体，工程质量问题贯穿了建筑的全生命周期，因此编码宜包含全供应链节点信息和预制构件流向信息，一般由工业互联网企业标识编码和企业内部编码组成。企业内部编码可具体参照T/CCES14
12、-2020（装配式建筑部品部件分类和编码标准），编码包含部品部件标准码和“部品部件特征码”两部分，其中：”用于两部分的分割。该编码标准应在全国范围内推广，可使不同平台、预制构件库互联互通，不同厂家的软件、硬件设备均能实现信息的读取、写入等操作。5.2追溯标识5.2.1预制构件质量追溯标识可采用二维码或射频标签等方式：a）采用二维码标识时，可使用QRCode,二维码应符合GB/T33993（商品二维码）、GBfT40204（追溯二维码技术通则）中的规定；b）采用射频标签标识时，射频标签应符合GB36365-2018（信息技术射频识别800900MHz无源标签通用规范）中的规定，同时宜设置统一埋设
13、位置规则。5.2.2预制构件各环节均应形成追溯标识，标识应与预制构件的持有者同步，用于显示持有的预制构件产品的追溯信息，直至形成最终预制构件追溯标签。追溯标签可以采用预埋、贴标、喷墨、激光、数字印刷、复合包装等多种方式，宜清晰易读和具有永久性，并采用不易损坏的耐用材料制成，同时应具备防伪、防复制功能。5.2.3应确保能够通过读取设备查询终端识别追溯码或输入追溯码的方式查询追溯信息.a）读取方式用户使用读取设备扫描预制构件上的二维码或感应射频标签获取标识信息。b）输入方式用户根据预制构件上可见的标识编码，通过信息平台获取标识信息。6装配式建筑预制构件质追溯信息采集追溯信息采集的真实、准确、及时、
14、完整、持久十分必要，应确保与追溯范围内上下游组织间和组织内各环节间信息的有效传递和链接。采集方式包括数据交换、追溯信息系统录入或（和）纸质记录等。企业宜通过自动化、智能化设备采集并存储追溯信息，以单个预制构件为基本单元，以无线射频标签或二维码为跟踪手段,采集原材料进场、生产过程检验、入库检验、装车运输、进场吊装、施工安装、监理、验收及后期运营维护全过程信息，宜根据追溯范围确定需要记录的追溯信息，包括预制构件供应链上一环节提供的信息、追溯主体内部追溯过程中产生的信息、以及向预制构件供应链下一环节提供的信息.纸质记录的信息内容宜转化为电子记录，实现长期保存；追溯信息宜归集于预制构件质量公共信息服务
15、平台。6.1预制构件质量追溯信息采集节点要求6.1.1原材料进厂及试验管理采集生产企业应要求原材料供应商提供每批次原材料产品的原料信息记录。6.1.2生产制造、入库、出厂运输采集生产制造、入库、出厂运输环节的采集应以单件预制构件为基本单元，追溯信息采集节点应准确和完整。6.1.3进场、安装采集进场、安装采集应以单件预制构件为基本单元，追溯信息采集节点应准确和完整。6.1.4验收及后期运维采集验收及后期运营采集应以单件预制构件成品为基本单元，追溯信息采集节点应准确和完整。6.2.1一般规定追溯信息一般分为基本追溯信息和扩展追溯信息。应按相应的标准要求对预制构件全生命周期进行有效的控制，确定并记录本组织的接收信息和输出信息以及组织内各工序的处理信息，对影响追溯实现的关键环节和活动进行记录。6.2.2基本追溯信息基本信息包括构件名称、构件编号、规格尺寸、使用部位、重量、生产日期、钢筋规格型号、钢筋厂家、钢筋牌号等。6.2.3生产阶段追溯信息表1生产阶段追溯信息原材料入库阶段
