《解蒸压养护制度对中性钠盐型碱激发粉煤灰水泥净浆强度的影响.docx》由会员分享，可在线阅读，更多相关《解蒸压养护制度对中性钠盐型碱激发粉煤灰水泥净浆强度的影响.docx（3页珍藏版）》请在第壹文秘上搜索。

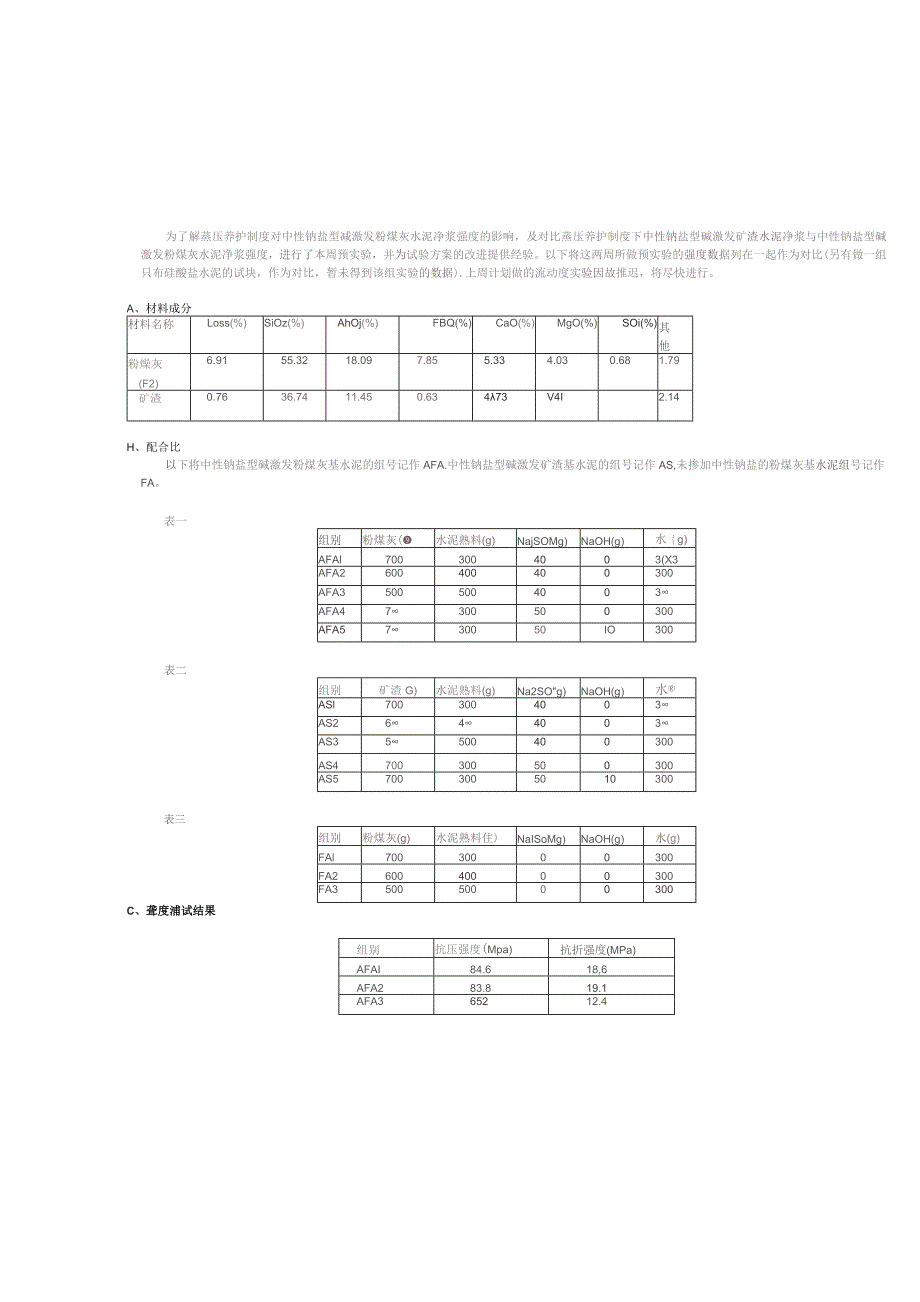

1、为了解蒸压养护制度对中性钠盐型减激发粉煤灰水泥净浆强度的影响，及对比蒸压养护制度下中性钠盐型碱激发矿渣水泥净浆与中性钠盐型碱激发粉煤灰水泥净浆强度，进行了本周预实验，并为试验方案的改进提供经验。以下将这两周所做预实验的强度数据列在一起作为对比(另有做一组只布硅酸盐水泥的试块，作为对比，暂未得到该组实验的数据).上周计划做的流动度实验因故推迟，将尽快进行。A、材料成分材料名称Loss(%)SiOz(%)AhOj(%)FBQ(%)CaO(%)MgO(%)SOi(%)其他粉燥灰(F2)6.9155.3218.097.855.334.030.681.79矿渣0.7636.7411.450.63473V
2、4I2.14H、配合比以下将中性钠盐型碱激发粉煤灰基水泥的组号记作AFA.中性钠盐型碱激发矿渣基水泥的组号记作AS,未掺加中性钠盐的粉煤灰基水泥组号记作FA。表一组别粉煤灰(水泥熟料(g)NajSOMg)NaOH(g)水g)AFAl7003004003(X3AFA2600400400300AFA35005004003AFA47300500300AFA5730050IO300表二组别矿渣G)水泥熟料(g)Na2SOg)NaOH(g)水ASl7003004003AS2644003AS35500400300AS4700300500300AS57003005010300表三组别粉煤灰(g)水泥熟料住)

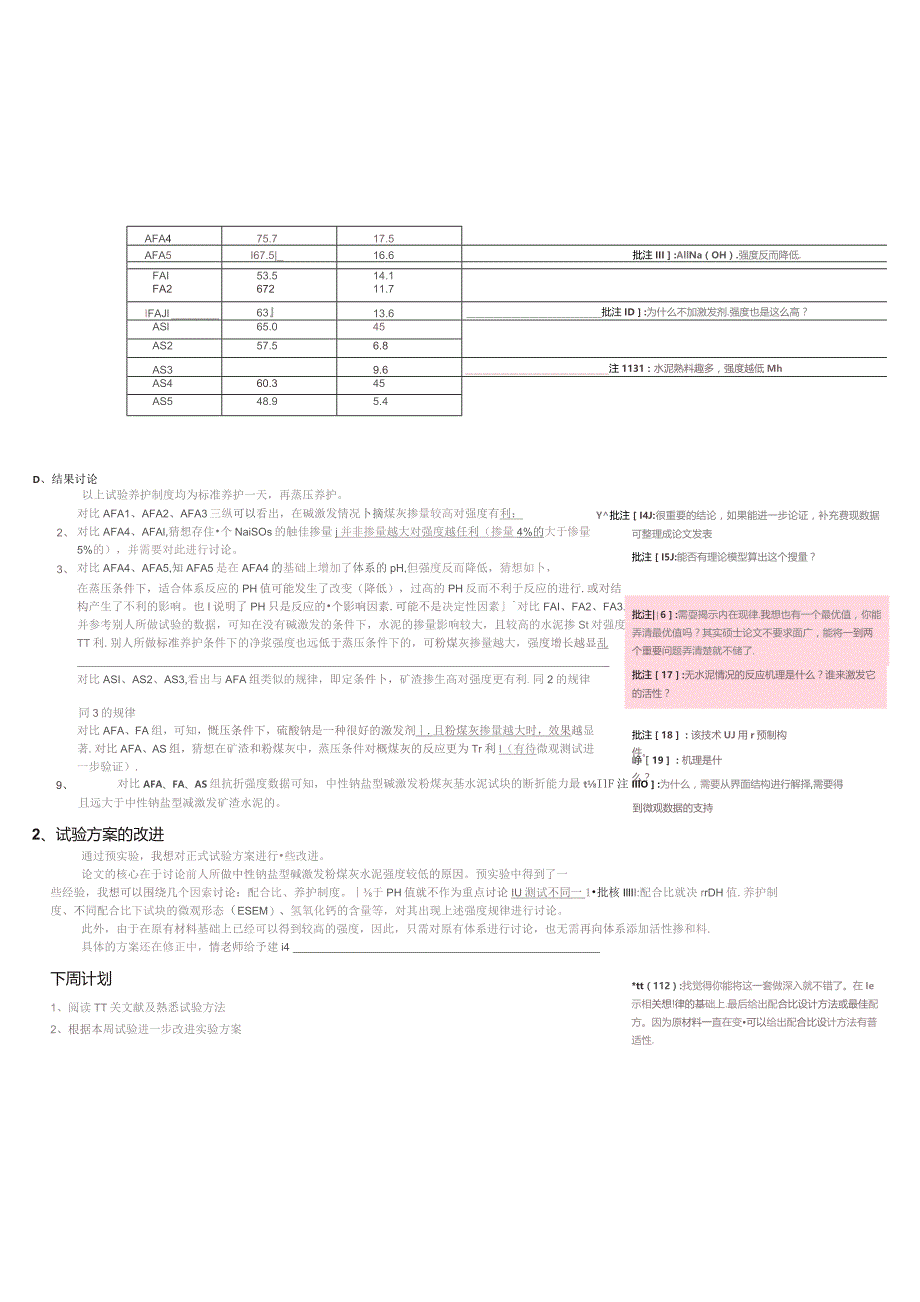

3、NaISoMg)NaOH(g)水(g)FAl70030000300FA260040000300FA350050000300C、聋度浦试结果组别抗压强度(Mpa)抗折强度(MPa)AFAI84.618,6AFA283.819.1AFA365212.4AFA475.717.5AFA5I67.5|_16.6批注III:AllNa（OH）.强度反而降低.FAI53.514.1FA267211.7IFAJl6313.6批注ID:为什么不加激发剂.强度也是这么高？ASl65.045AS257.56.8AS39.6注1131：水泥熟料趣多，强度越低MhAS460.345AS548.95.4D、结果讨论以上试
4、验养护制度均为标准养护一天，再蒸压养护。2、3、对比AFA1、AFA2、AFA3三纵可以看出，在碱激发情况卜摘煤灰掺量较高对强度有利：对比AFA4、AFAl,猜想存住个NaiSOs的触佳掺量j并非掺量越大对强度越任利（掺量4%的大于惨量5%的），并需要对此进行讨论。对比AFA4、AFA5,知AFA5是在AFA4的基础上增加了体系的pH,但强度反而降低，猜想如卜，Y批注I4J:很重要的结论，如果能进一步论证，补充费现数据，可整理成论文发表批注I5J:能否有理论模型算出这个搜量？在蒸压条件下，适合体系反应的PH值可能发生了改变（降低），过高的PH反而不利于反应的进行.或对结构产生了不利的影响。也I
5、说明了PH只是反应的个影响因素.可能不是决定性因素对比FAI、FA2、FA3.并参考别人所做试验的数据，可知在没有碱激发的条件下，水泥的掺量影响较大，且较高的水泥掺St对强度TT利.别人所做标准养护条件下的净浆强度也远低于蒸压条件下的，可粉煤灰掺量越大，强度增长越显乱_对比ASI、AS2、AS3,看出与AFA组类似的规律，即定条件卜，矿渣掺生高对强度更有利.同2的规律同3的规律对比AFA、FA组，可知，慨压条件下，硫酸钠是一种很好的激发剂.且粉煤灰掺量越大时，效果越显著.对比AFA、AS组，猜想在矿渣和粉煤灰中，蒸压条件对概煤灰的反应更为Tr利I（有待微观测试进一步验证）.9、批注|6:需耍揭
6、示内在现律.我想也有一个最优值，你能弄清最优值吗？其实硕士论文不要求面广，能将一到两个重要问题弄清楚就不储了.批注17:无水泥情况的反应机理是什么？谁来激发它的活性？批注18：该技术UJ用r预制构件。峥19：机理是什么？对比AFA、FA、AS组抗折强度数据可知，中性钠盐型碱激发粉煤灰基水泥试块的断折能力最tIlF注IIlO:为什么，需要从界面结构进行解择,需要得且远大于中性钠盐型减激发矿渣水泥的。2、试验方案的改进到微观数据的支持通过预实验，我想对正式试验方案进行些改进。论文的核心在于讨论前人所做中性钠盐型碱激发粉煤灰水泥强度较低的原因。预实验中得到了一些经验，我想可以围绕几个因索讨论：配合比、养护制度。于PH值就不作为重点讨论IU测试不同一1批核IllII:配合比就决rrDH值.养护制度、不同配合比下试块的微观形态（ESEM）、氢氧化钙的含量等，对其出现上述强度规律进行讨论。此外，由于在原有材料基础上已经可以得到较高的强度，因此，只需对原有体系进行讨论，也无需再向体系添加活性掺和料.具体的方案还在修正中，情老师给予建i4下周计划1、阅读TT关文献及熟悉试验方法2、根据本周试验进一步改进实验方案*tt（112）:找觉得你能将这一套做深入就不错了。在Ie示相关想!律的基础上.最后给出配合比设计方法或最佳配方。因为原材料一直在变可以给出配合比设计方法有普适性.
