1、1号楼计算书一.生活给水管道水力计算1.最大用水时卫生器具给水当量平均出流概率计算公式:(%)y_=qnmKh0.2V36002.卫生器具给水当量:1)卫生器具给水当量：洗脸盆0.75；坐便器0.50；浴盆1.20；洗菜盆0.75；洗衣机1.00；淋浴器0.75；2)每户当量数：1、2跃层NgF(0.75+0.50+0.75)4+0.75X2+1.00=10.5标准层Ng2=(0.75+0.50+0.75)3+0.752+1.00=8.53.给水当量平均出流概率计算：取qo=15OL/人d；=3.2人；kh=2.5；T=24h1.2跃层：mo；=。呐。;奇：；6。X叱P66%标准层：lj-f6

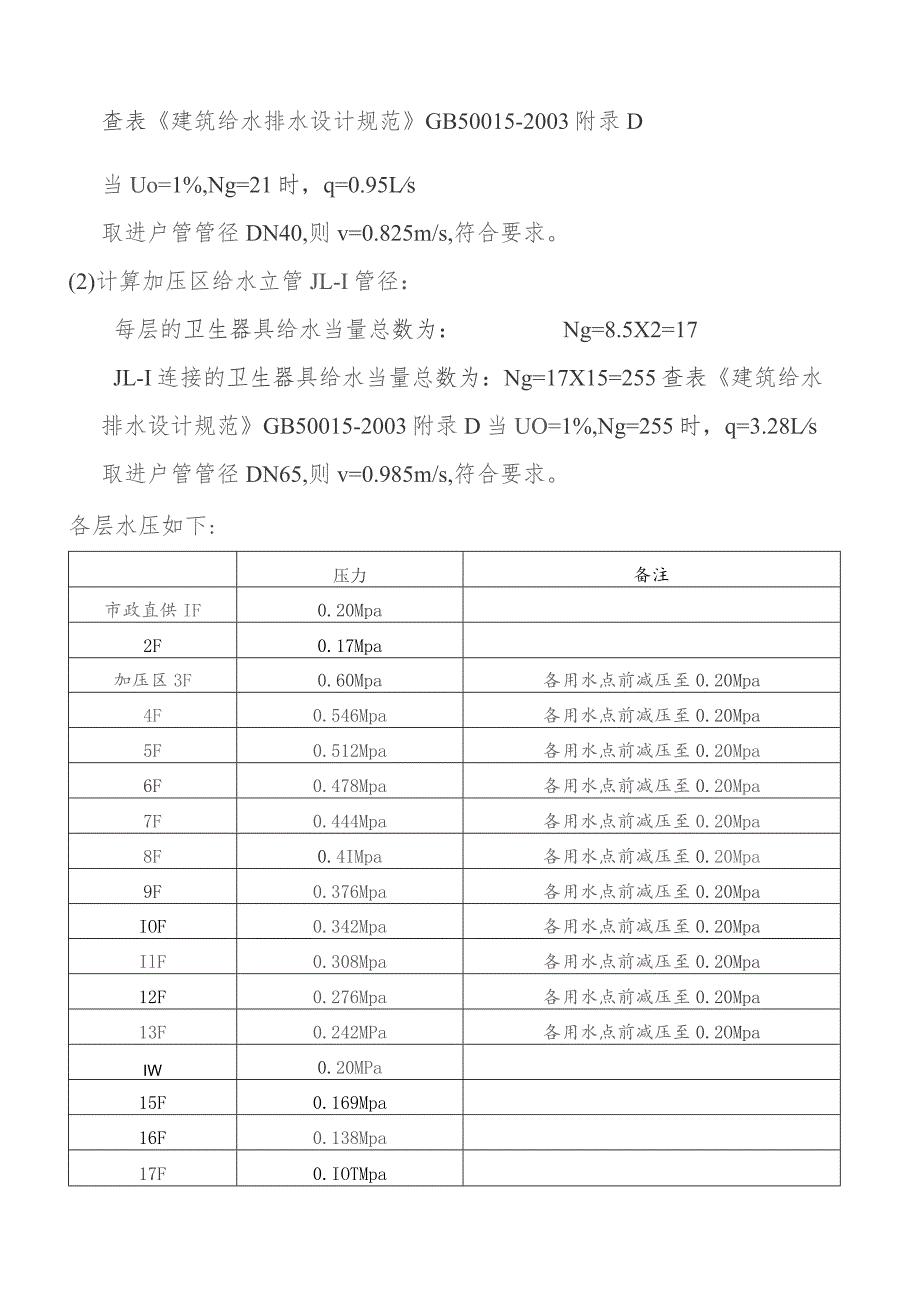

2、w肃曰J 82%4.给水管道水力计算:1-2层由市政给水管网直接供给;377层为加压区，由生活水箱及变频泵组联合供给;(1)计算市政给水立管JL-O管径:JL-O连接的卫生器具给水当量总数为:Ng=Io.5X2=21查表建筑给水排水设计规范GB50015-2003附录D当Uo=1%,Ng=21时，q=0.95Ls取进户管管径DN40,则v=0.825m/s,符合要求。(2)计算加压区给水立管JL-I管径：每层的卫生器具给水当量总数为：Ng=8.5X2=17JL-I连接的卫生器具给水当量总数为：Ng=17X15=255查表建筑给水排水设计规范GB50015-2003附录D当UO=1%,Ng=25
3、5时，q=3.28Ls取进户管管径DN65,则v=0.985m/s,符合要求。各层水压如下:压力备注市政直供IF0.20Mpa2F0.17Mpa加压区3F0.60Mpa各用水点前减压至0.20Mpa4F0.546Mpa各用水点前减压至0.20Mpa5F0.512Mpa各用水点前减压至0.20Mpa6F0.478Mpa各用水点前减压至0.20Mpa7F0.444Mpa各用水点前减压至0.20Mpa8F0.4IMpa各用水点前减压至0.20Mpa9F0.376Mpa各用水点前减压至0.20MpaIOF0.342Mpa各用水点前减压至0.20MpaIlF0.308Mpa各用水点前减压至0.2OMpa

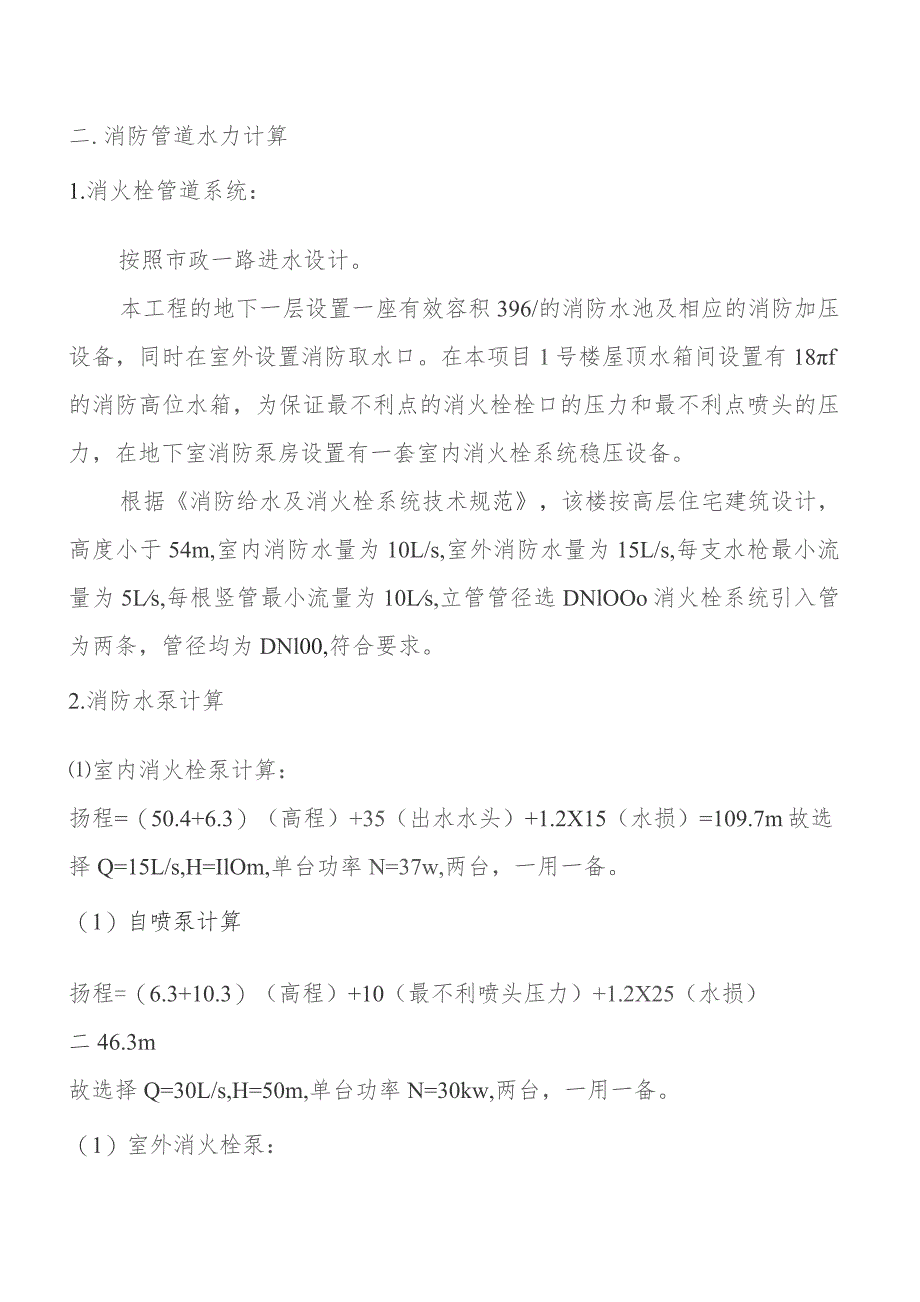

4、12F0.276Mpa各用水点前减压至0.20Mpa13F0.242MPa各用水点前减压至0.2OMpaIW0.20MPa15F0.169Mpa16F0.138Mpa17F0.IOTMpa二.消防管道水力计算1.消火栓管道系统：按照市政一路进水设计。本工程的地下一层设置一座有效容积396/的消防水池及相应的消防加压设备，同时在室外设置消防取水口。在本项目1号楼屋顶水箱间设置有18f的消防高位水箱，为保证最不利点的消火栓栓口的压力和最不利点喷头的压力，在地下室消防泵房设置有一套室内消火栓系统稳压设备。根据消防给水及消火栓系统技术规范，该楼按高层住宅建筑设计，高度小于54m,室内消防水量为10L/
5、s,室外消防水量为15L/s,每支水枪最小流量为5Ls,每根竖管最小流量为10Ls,立管管径选DNlOOo消火栓系统引入管为两条，管径均为DNl00,符合要求。2.消防水泵计算室内消火栓泵计算：扬程=（50.4+6.3）（高程）+35（出水水头）+1.2X15（水损）=109.7m故选择Q=15L/s,H=IlOm,单台功率N=37w,两台，一用一备。（1）自喷泵计算扬程=（6.3+10.3）（高程）+10（最不利喷头压力）+1.2X25（水损）二46.3m故选择Q=30L/s,H=50m,单台功率N=30kw,两台，一用一备。（1）室外消火栓泵：选择Q=25L/s,H=50m,单台功率N=2
6、2kw,两台，一用一备。三排水管道水力计算1住宅污水设计秒流量采用公式：-4+=L5,Qraa.K1.5Lsqp=O.18pv7+1.52.计算流量较大一根污水立管PL-2管径1)PL-2排水总当量为：N9L2%,=0勿可+心取=1.5qmax=1.5Ls=3.27L/s排水立管类型为：UPVC旋流降噪特殊单立管系统。排水立管DeIIo最大设计排水能力为4(L/s),满足要求。选用Dello的UPVC旋流降噪特殊单立管。四.雨水系统计算降雨历时：5min,设计重现期5年。西安市暴雨强度公式为：q=吆竺S出鹳217(sha)。(t+213立管汇水面积(ld2)管径YL-LYL-L1185DellOYL-2,YL-2,175DellO其余小屋面雨水管管径为De75
