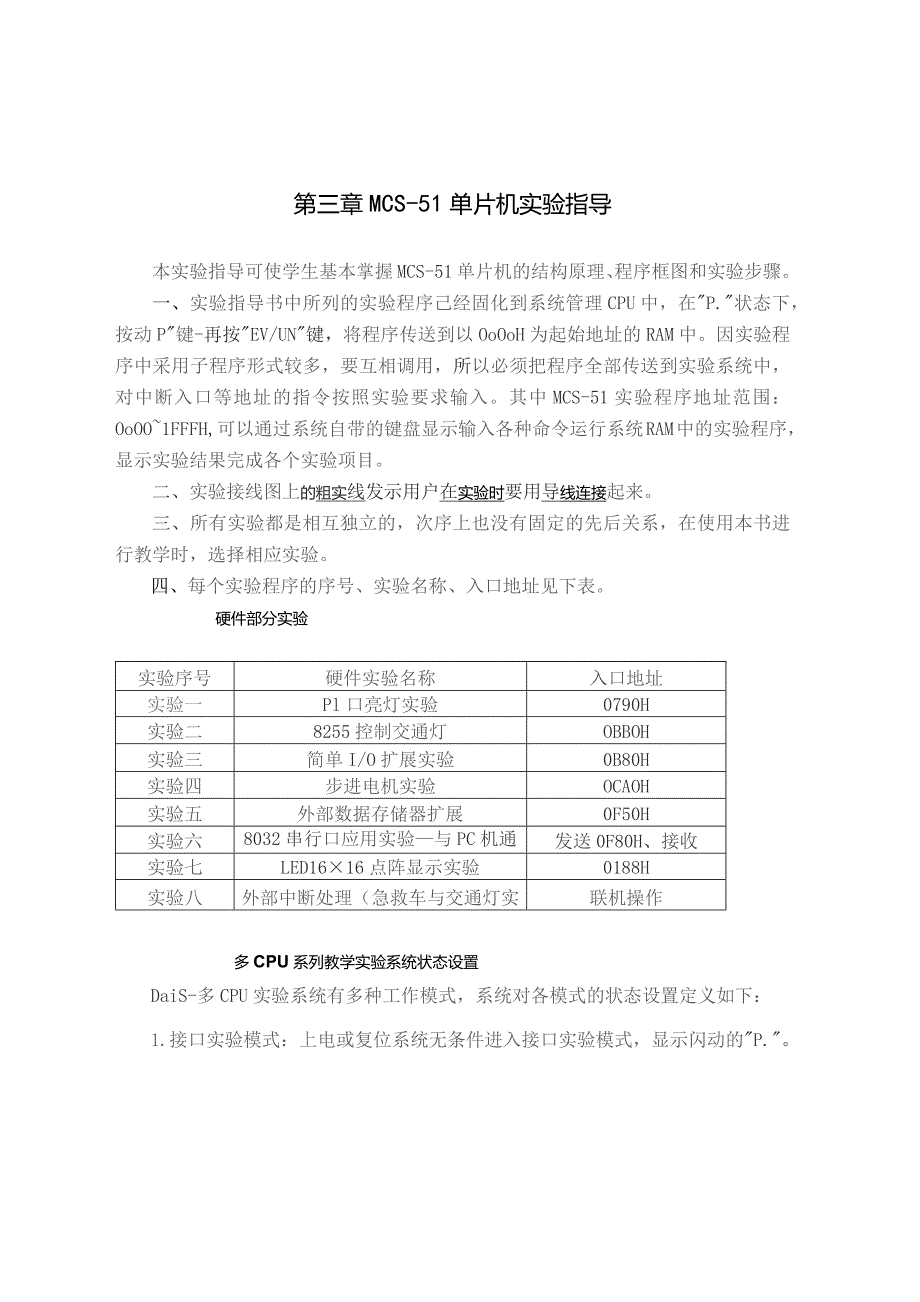

第三章MCS-51单片机实验指导.docx_第1页
第1页 / 共2页

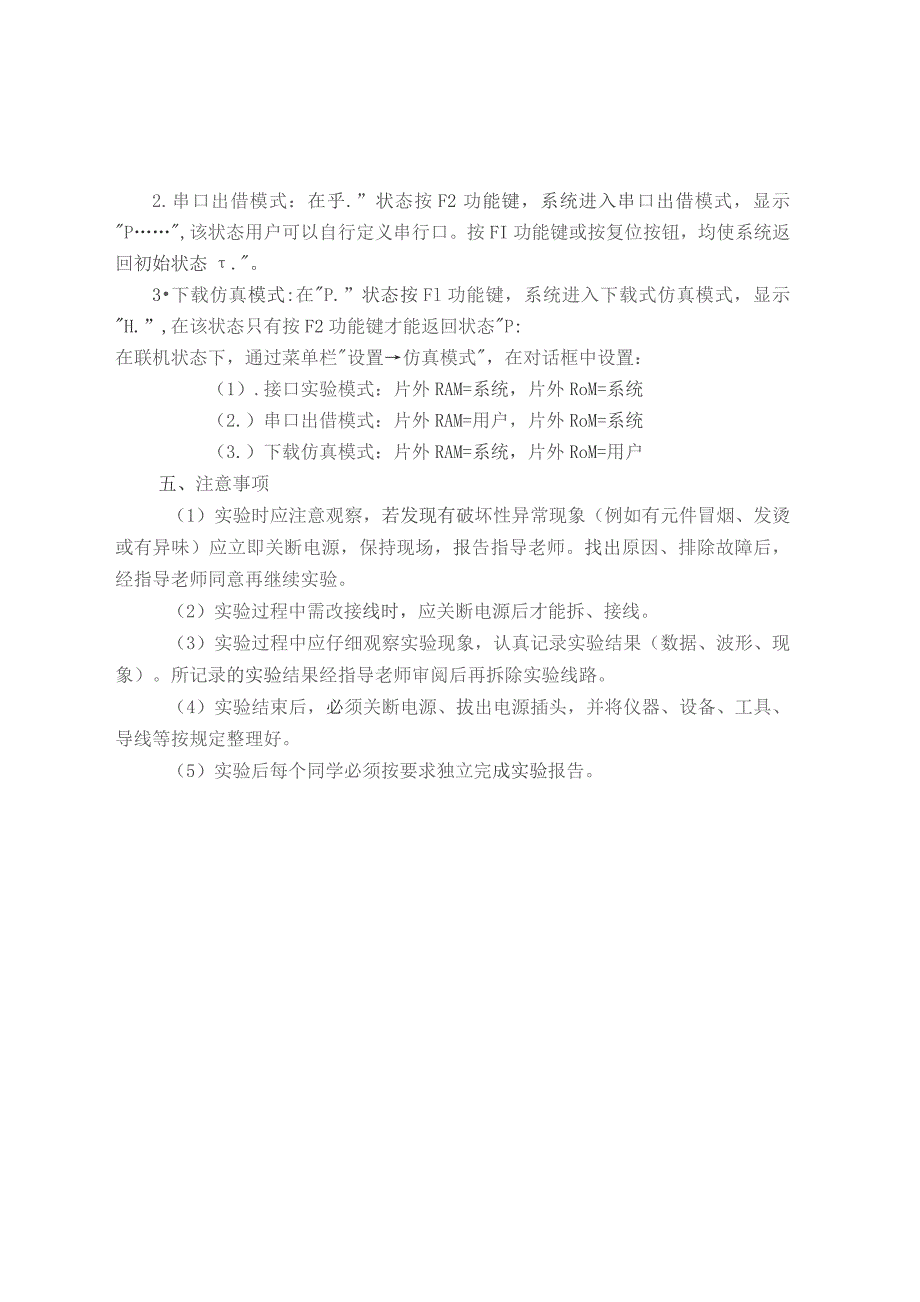

第三章MCS-51单片机实验指导.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《第三章MCS-51单片机实验指导.docx》由会员分享,可在线阅读,更多相关《第三章MCS-51单片机实验指导.docx(2页珍藏版)》请在第壹文秘上搜索。

1、第三章MCS-51单片机实验指导本实验指导可使学生基本掌握MCS-51单片机的结构原理、程序框图和实验步骤。一、实验指导书中所列的实验程序己经固化到系统管理CPU中,在P.状态下,按动P键-再按EV/UN键,将程序传送到以OoOoH为起始地址的RAM中。因实验程序中采用子程序形式较多,要互相调用,所以必须把程序全部传送到实验系统中,对中断入口等地址的指令按照实验要求输入。其中MCS-51实验程序地址范围:OoOO1FFFH,可以通过系统自带的键盘显示输入各种命令运行系统RAM中的实验程序,显示实验结果完成各个实验项目。二、实验接线图上的粗实线发示用户在实验时要用导线连接起来。三、所有实验都是相

2、互独立的,次序上也没有固定的先后关系,在使用本书进行教学时,选择相应实验。四、每个实验程序的序号、实验名称、入口地址见下表。硬件部分实验实验序号硬件实验名称入口地址实验一Pl口亮灯实验0790H实验二8255控制交通灯OBBOH实验三简单I/O扩展实验0B80H实验四步进电机实验OCAOH实验五外部数据存储器扩展0F50H实验六8032串行口应用实验与PC机通信发送0F80H、接收实验七LED1616点阵显示实验0188H实验八外部中断处理(急救车与交通灯实联机操作多CPU系列教学实验系统状态设置DaiS-多CPU实验系统有多种工作模式,系统对各模式的状态设置定义如下:1.接口实验模式:上电或

3、复位系统无条件进入接口实验模式,显示闪动的P.。2.串口出借模式:在乎.”状态按F2功能键,系统进入串口出借模式,显示P,该状态用户可以自行定义串行口。按FI功能键或按复位按钮,均使系统返回初始状态.。3下载仿真模式:在P.”状态按Fl功能键,系统进入下载式仿真模式,显示H.”,在该状态只有按F2功能键才能返回状态P:在联机状态下,通过菜单栏设置仿真模式,在对话框中设置:(1).接口实验模式:片外RAM=系统,片外RoM=系统(2.)串口出借模式:片外RAM=用户,片外RoM=系统(3.)下载仿真模式:片外RAM=系统,片外RoM=用户五、注意事项(1)实验时应注意观察,若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味)应立即关断电源,保持现场,报告指导老师。找出原因、排除故障后,经指导老师同意再继续实验。(2)实验过程中需改接线时,应关断电源后才能拆、接线。(3)实验过程中应仔细观察实验现象,认真记录实验结果(数据、波形、现象)。所记录的实验结果经指导老师审阅后再拆除实验线路。(4)实验结束后,必须关断电源、拔出电源插头,并将仪器、设备、工具、导线等按规定整理好。(5)实验后每个同学必须按要求独立完成实验报告。
