《钻井液用包被抑制剂多元共聚物技术要求.docx》由会员分享，可在线阅读，更多相关《钻井液用包被抑制剂多元共聚物技术要求.docx（4页珍藏版）》请在第壹文秘上搜索。

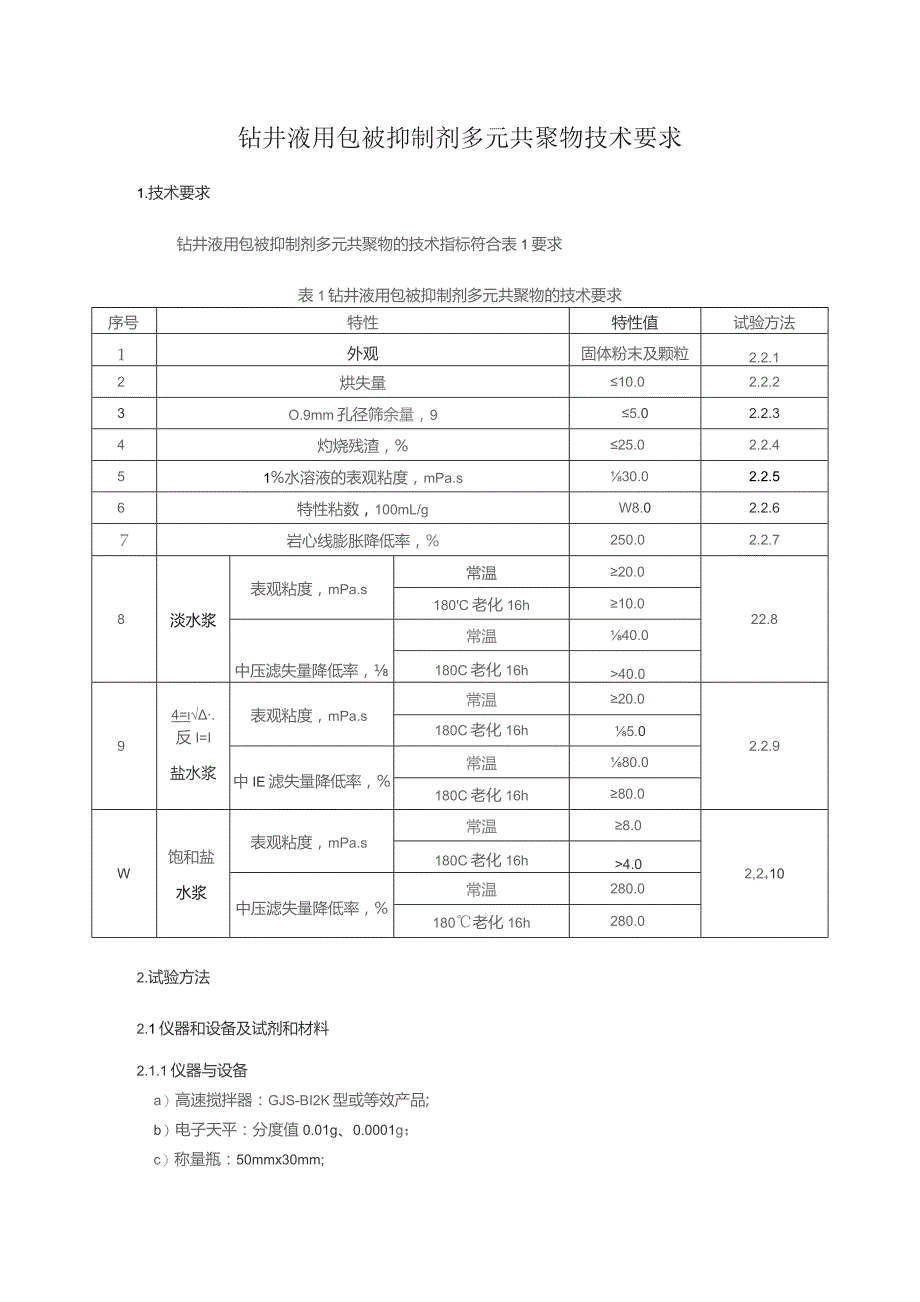

1、钻井液用包被抑制剂多元共聚物技术要求1.技术要求钻井液用包被抑制剂多元共聚物的技术指标符合表1要求表1钻井液用包被抑制剂多元共聚物的技术要求序号特性特性值试验方法1外观固体粉末及颗粒2.2.12烘失量10.02.2.23O.9mm孔径筛余量，95.02.2.34灼烧残渣，%25.02.2.451%水溶液的表观粘度，mPa.s30.02.2.56特性粘数，100mL/gW8.02.2.67岩心线膨胀降低率，%250.02.2.78淡水浆表观粘度，mPa.s常温20.022.8180C老化16h10.0中压滤失量降低率，常温40.0180C老化16h40.094=.反I=I盐水浆表观粘度，mPa.

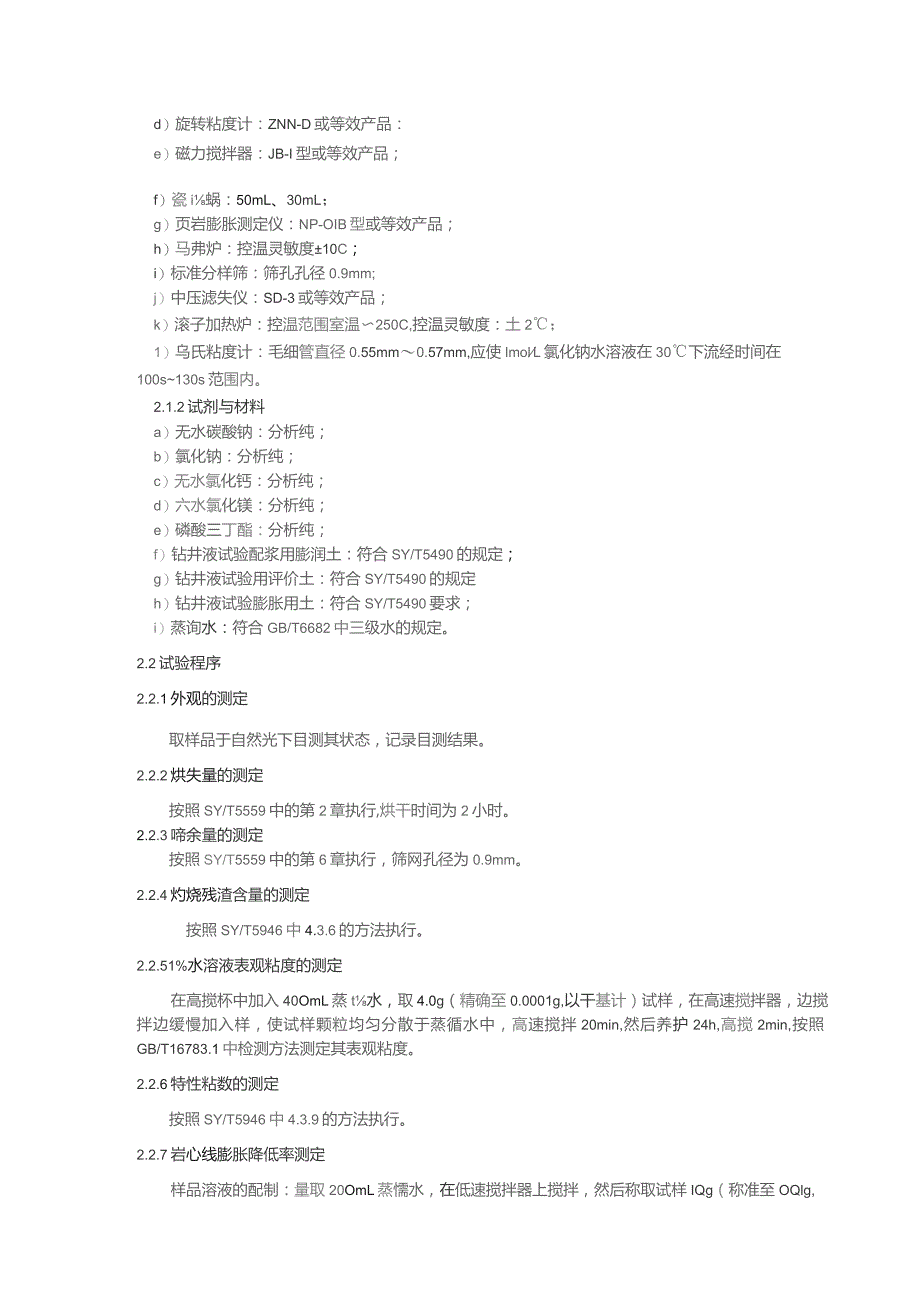

2、s常温20.02.2.9180C老化16h5.0中IE滤失量降低率，%常温80.0180C老化16h80.0W饱和盐水浆表观粘度，mPa.s常温8.02,2+10180C老化16h4.0中压滤失量降低率，%常温280.0180老化16h280.02.试验方法2.1仪器和设备及试剂和材料2.1.1仪器与设备a）高速搅拌器：GJS-BI2K型或等效产品;b）电子天平：分度值0.01g、0.0001g；c）称量瓶：50mmx30mm;d）旋转粘度计：ZNN-D或等效产品：e）磁力搅拌器：JB-I型或等效产品；f）瓷i蜗：50mL、30mL；g）页岩膨胀测定仪：NP-OIB型或等效产品；h）马弗炉：控
3、温灵敏度10C；i）标准分样筛：筛孔孔径0.9mm;j）中压滤失仪：SD-3或等效产品；k）滚子加热炉：控温范围室温250C,控温灵敏度：土2；1）乌氏粘度计：毛细管直径0.55mm0.57mm,应使lmolL氯化钠水溶液在30下流经时间在100s130s范围内。2.1.2试剂与材料a）无水碳酸钠：分析纯；b）氯化钠：分析纯；c）无水氯化钙：分析纯；d）六水氯化镁：分析纯；e）磷酸三丁酯：分析纯；f）钻井液试验配浆用膨润土：符合SY/T5490的规定；g）钻井液试验用评价土：符合SY/T5490的规定h）钻井液试验膨胀用土：符合SY/T5490要求；i）蒸询水：符合GB/T6682中三级水的规
4、定。2.2试验程序2.2.1外观的测定取样品于自然光下目测其状态，记录目测结果。2.2.2烘失量的测定按照SY/T5559中的第2章执行,烘干时间为2小时。2.2.3啼余量的测定按照SY/T5559中的第6章执行，筛网孔径为0.9mm。2.2.4灼烧残渣含量的测定按照SY/T5946中4.3.6的方法执行。2.2.51%水溶液表观粘度的测定在高搅杯中加入40OmL蒸t水，取4.0g（精确至0.0001g,以干基计）试样，在高速搅拌器，边搅拌边缓慢加入样，使试样颗粒均匀分散于蒸循水中，高速搅拌20min,然后养护24h,高搅2min,按照GB/T16783.1中检测方法测定其表观粘度。2.2.6

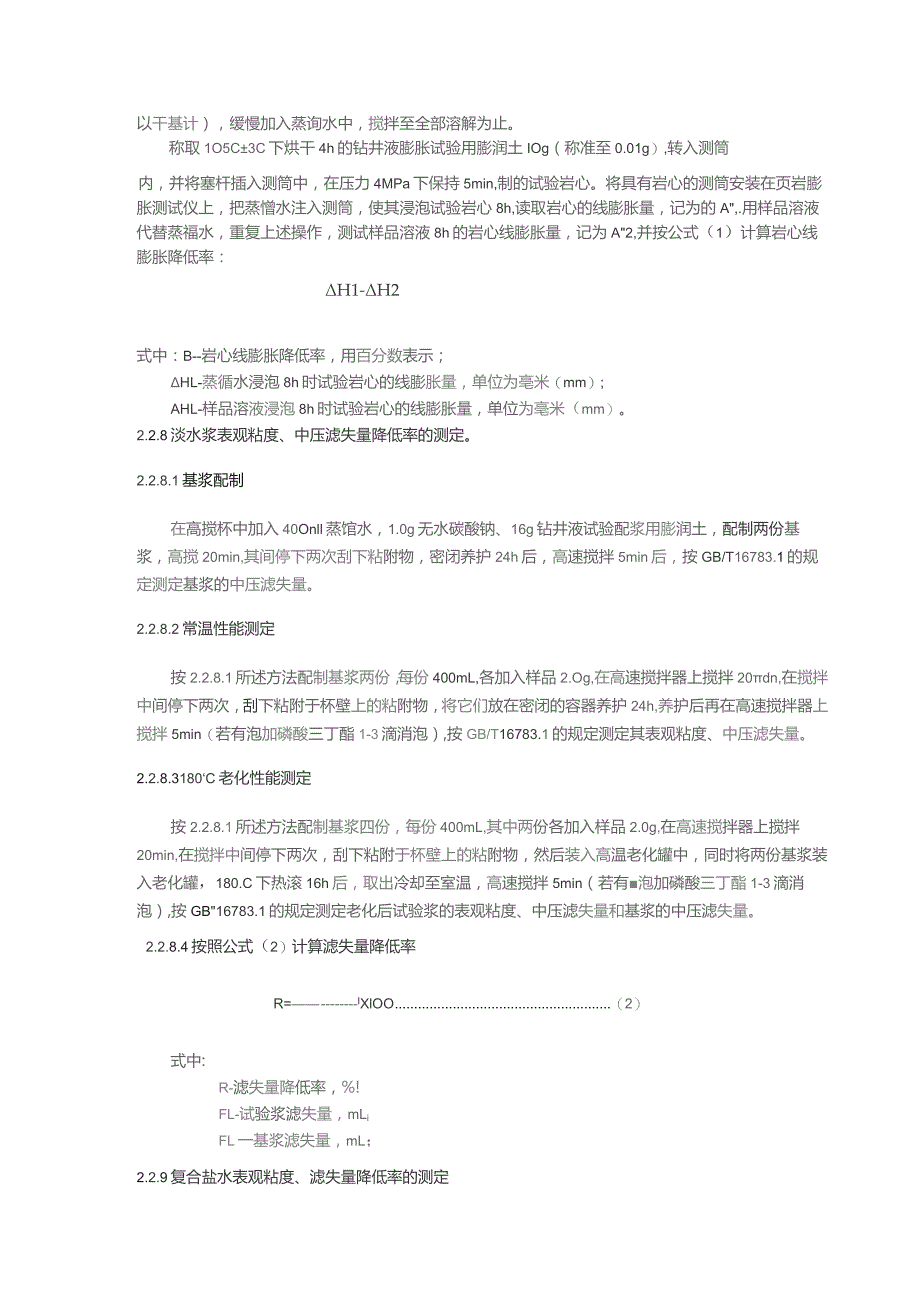

5、特性粘数的测定按照SY/T5946中4.3.9的方法执行。2.2.7岩心线膨胀降低率测定样品溶液的配制：量取20OmL蒸懦水，在低速搅拌器上搅拌，然后称取试样IQg（称准至OQlg,以干基计），缓慢加入蒸询水中，搅拌至全部溶解为止。称取1O5C3C下烘干4h的钻井液膨胀试验用膨润土IOg（称准至0.01g）,转入测筒内，并将塞杆插入测筒中，在压力4MPa下保持5min,制的试验岩心。将具有岩心的测筒安装在页岩膨胀测试仪上，把蒸憎水注入测筒，使其浸泡试验岩心8h,读取岩心的线膨胀量，记为的,.用样品溶液代替蒸福水，重复上述操作，测试样品溶液8h的岩心线膨胀量，记为A2,并按公式（1）计算岩心线膨
6、胀降低率：H1-H2式中：B-岩心线膨胀降低率，用百分数表示；HL-蒸循水浸泡8h时试验岩心的线膨胀量，单位为亳米（mm）;AHL-样品溶液浸泡8h时试验岩心的线膨胀量，单位为亳米（mm）。2.2.8淡水浆表观粘度、中压滤失量降低率的测定。2.2.8.1基浆配制在高搅杯中加入40Onll蒸馆水，1.0g无水碳酸钠、16g钻井液试验配浆用膨润土，配制两份基浆，高搅20min,其间停下两次刮下粘附物，密闭养护24h后，高速搅拌5min后，按GB/T16783.1的规定测定基浆的中压滤失量。2.2.8.2常温性能测定按2.2.8.1所述方法配制基浆两份，每份400mL,各加入样品2.Og,在高速搅拌
7、器上搅拌20dn,在搅拌中间停下两次，刮下粘附于杯壁上的粘附物，将它们放在密闭的容器养护24h,养护后再在高速搅拌器上搅拌5min（若有泡加磷酸三丁酯1-3滴消泡）,按GB/T16783.1的规定测定其表观粘度、中压滤失量。2.2.8.3180C老化性能测定按2.2.8.1所述方法配制基浆四份，每份400mL,其中两份各加入样品2.0g,在高速搅拌器上搅拌20min,在搅拌中间停下两次，刮下粘附于杯壁上的粘附物，然后装入高温老化罐中，同时将两份基浆装入老化罐，180.C下热滚16h后，取出冷却至室温，高速搅拌5min（若有泡加磷酸三丁酯1-3滴消泡）,按GB16783.1的规定测定老化后试验浆
8、的表观粘度、中压滤失量和基浆的中压滤失量。2.2.8.4按照公式（2）计算滤失量降低率R=lXlOO（2）式中:R-滤失量降低率，%!FL-试验浆滤失量，mLiFL一基浆滤失量，mL；2.2.9复合盐水表观粘度、滤失量降低率的测定2.2.9.1基浆配制在高搅杯中加入40Oml蒸循水，3.6g无水碳酸钠、18.Og氯化钠、2.Og无水氯化钙、5.2g氯化镁搅拌至完全溶解后，再加入60.0g钻井液试验配浆用膨润土，配制两份基浆，高搅20min,其间停下两次刮下粘附物，密闭养护24h后，高速搅拌5min后，按GB/T16783.1的规定测定基浆的中压滤失量。2.2.9.2常温性能测定按2.2.9.1
9、所述方法配制基浆两份，每份400mL,各加入样品4.Og,在高速搅拌器上搅拌20min,在搅拌中间停下两次，刮下粘附于杯壁上的粘附物，将它们放在密闭的容器养护24h,养护后再在高速搅拌器上搅拌5min（若有泡加磷酸三丁酯1-3滴消泡）,按GB/T16783.1的规定测定其表观粘度、中压滤失量。2.2.9.3180老化性能测试按2.2.9.1所述方法配制基浆两份，每份400mL,其中一份加入样品4.0g,在高速搅拌器上搅拌20min,在搅拌中间停下两次，刮下粘附于杯壁上的粘附物，然后装入高温老化罐中，同时将基浆装入老化曜，18（TC下热滚I6h后，取出冷却至室温，高速搅拌5min（若有泡加磷酸三
10、丁酯1-3滴消泡），按GB/T16783.1的规定测定老化后试验浆的表观粘度、中压滤失量和基浆的中压滤失量，2.2.9.4按照2.2.8.4中公式（2）计算滤失量降低率。2.2.10饱和盐水表观粘度、滤失量降低率的测定2.2.10.1基浆配制在高挽杯中加入35Oml饱和盐水，LOg碳酸氢钠，35.Og钻井液试验用评价土，配制两份基浆，高搅20min,其间停下两次刮下粘附物，按GB/T16783.1的规定测定基浆的中压滤失量。2.2.10.2常温性能测定按2.2.10.1所述方法配制基浆两份，每份400mL,各加入样品3.5g,在高速搅拌器上搅拌20min,在搅拌中间停下两次，刮下粘附于杯壁上的
11、粘附物，将它们放在密闭的容器养护24h,养护后再在高速搅拌器上搅拌5min（若有泡加磷酸三丁酯1-3滴消泡），按GB/T16783.1的规定测定其表观粘度、中压滤失量。2.2.10.3180老化性能测试按2.2.10.1所述方法配制基浆两份，每份400mL,其中一份加入样品3.5g,在高速搅拌器上搅拌20min,在搅拌中间停下两次，刮下粘附于杯壁上的粘附物，然后装入高温老化罐中，同时将基浆装入老化罐，180C下热滚16h后，取出冷却至室温，高速搅拌5min（若有泡加磷酸三丁酯1-3滴消泡），按GB/T16783.1的规定测定老化后试验浆的衣观粘度、中压滤失量和基浆的中压滤失量，2.2.10.4按照2.2.8.4中公式（2）计算滤失量降低率。
