《镁水泥耐水性试验.docx》由会员分享，可在线阅读，更多相关《镁水泥耐水性试验.docx（2页珍藏版）》请在第壹文秘上搜索。

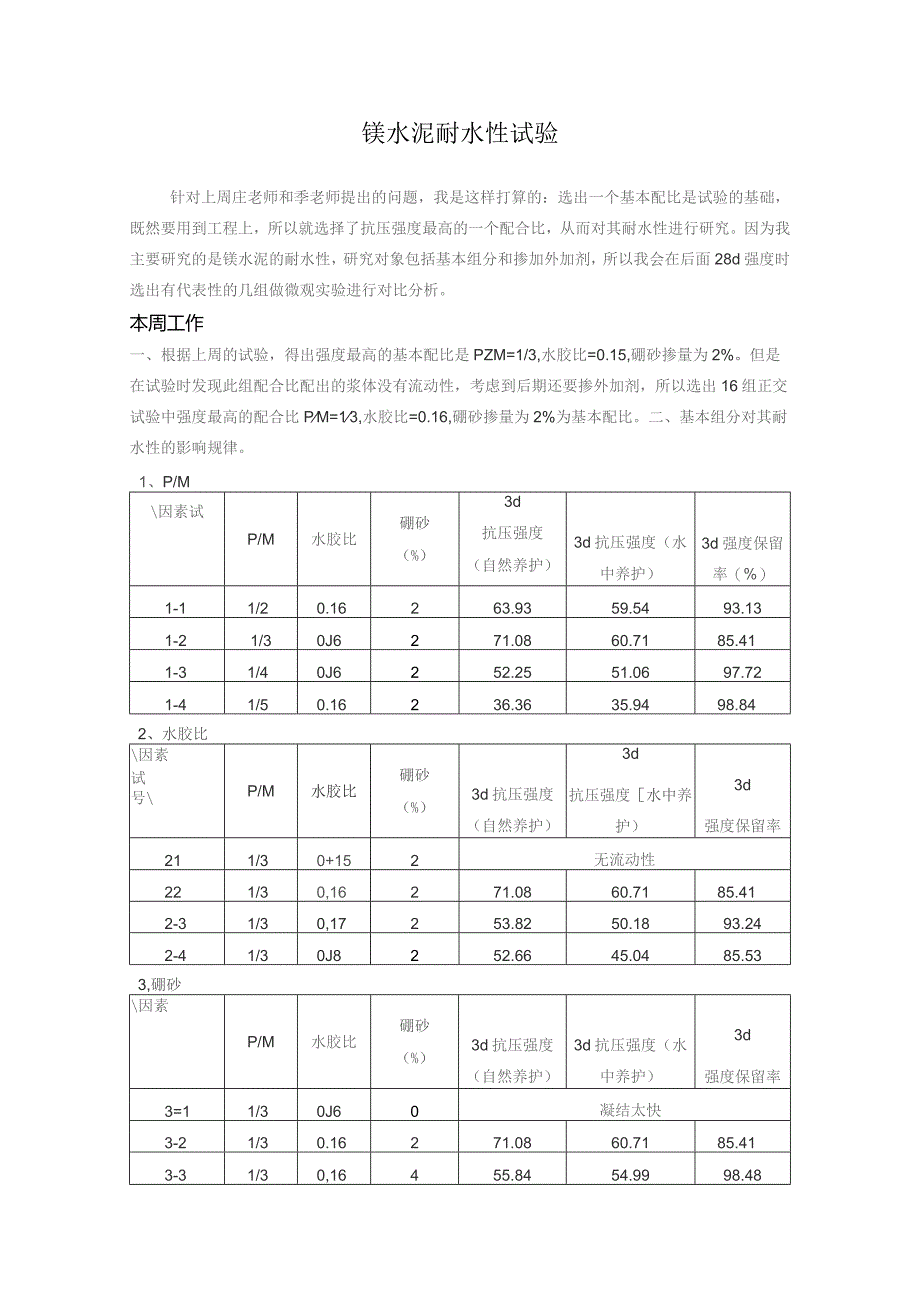

1、镁水泥耐水性试验针对上周庄老师和季老师提出的问题，我是这样打算的：选出一个基本配比是试验的基础，既然要用到工程上，所以就选择了抗压强度最高的一个配合比，从而对其耐水性进行研究。因为我主要研究的是镁水泥的耐水性，研究对象包括基本组分和掺加外加剂，所以我会在后面28d强度时选出有代表性的几组做微观实验进行对比分析。本周工作一、根据上周的试验，得出强度最高的基本配比是PZM=1/3,水胶比=0.15,硼砂掺量为2%。但是在试验时发现此组配合比配出的浆体没有流动性，考虑到后期还要掺外加剂，所以选出16组正交试验中强度最高的配合比PM=13,水胶比=0.16,硼砂掺量为2%为基本配比。二、基本组分对其耐
2、水性的影响规律。1、P/M因素试P/M水胶比硼砂（%）3d抗压强度（自然养护）3d抗压强度（水中养护）3d强度保留率（%）1-11/20.16263.9359.5493.131-21/30J6271.0860.7185.411-31/40J6252.2551.0697.721-41/50.16236.3635.9498.842、水胶比因素试号P/M水胶比硼砂（%）3d抗压强度（自然养护）3d抗压强度水中养护）3d强度保留率211/30+152无流动性221/30,16271.0860.7185.412-31/30,17253.8250.1893.242-41/30J8252.6645.0485

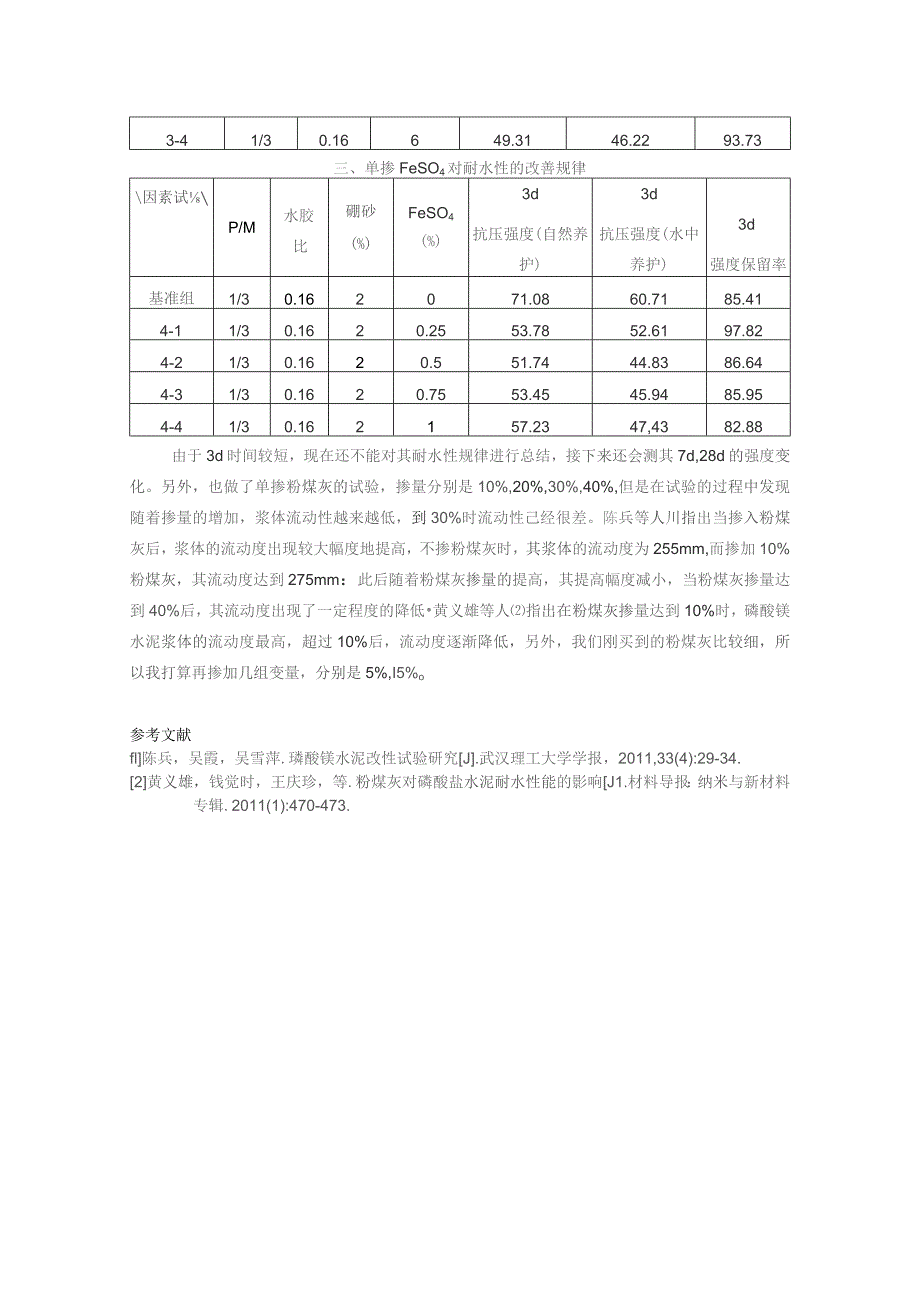

3、.533,硼砂因素P/M水胶比硼砂（%）3d抗压强度（自然养护）3d抗压强度（水中养护）3d强度保留率3=11/30J60凝结太快3-21/30.16271.0860.7185.413-31/30,16455.8454.9998.483-41/30.16649.3146.2293.73三、单掺FeSO4对耐水性的改善规律因素试P/M水胶比硼砂(%)FeSO4(%)3d抗压强度(自然养护)3d抗压强度(水中养护)3d强度保留率基准组1/30.162071.0860.7185.414-11/30.1620.2553.7852.6197.824-21/30.1620.551.7444.8386.64
4、4-31/30.1620.7553.4545.9485.954-41/30.162157.2347,4382.88由于3d时间较短，现在还不能对其耐水性规律进行总结，接下来还会测其7d,28d的强度变化。另外，也做了单掺粉煤灰的试验，掺量分别是10%,20%,30%,40%,但是在试验的过程中发现随着掺量的增加，浆体流动性越来越低，到30%时流动性己经很差。陈兵等人川指出当掺入粉煤灰后，浆体的流动度出现较大幅度地提高，不掺粉煤灰时，其浆体的流动度为255mm,而掺加10%粉煤灰，其流动度达到275mm：此后随着粉煤灰掺量的提高，其提高幅度减小，当粉煤灰掺量达到40%后，其流动度出现了一定程度的降低黄义雄等人指出在粉煤灰掺量达到10%时，磷酸镁水泥浆体的流动度最高，超过10%后，流动度逐渐降低，另外，我们刚买到的粉煤灰比较细，所以我打算再掺加几组变量，分别是5%,I5%o参考文献fl陈兵，吴霞，吴雪萍.璘酸镁水泥改性试验研究J.武汉理工大学学报，2011,33(4):29-34.2黄义雄，钱觉时，王庆珍，等.粉煤灰对磷酸盐水泥耐水性能的影响J1.材料导报：纳米与新材料专辑.2011(1):470-473.
