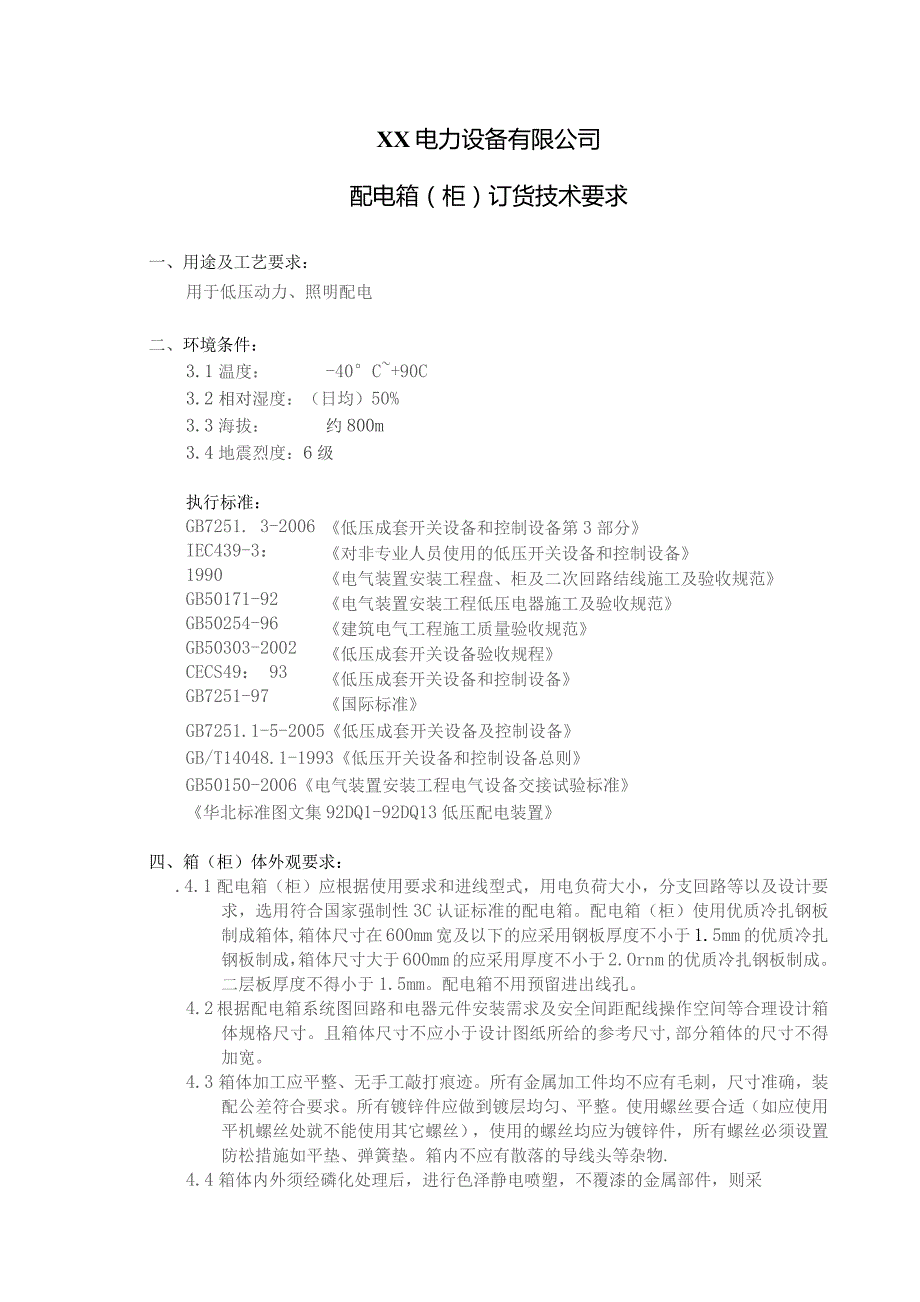

1、XX电力设备有限公司配电箱（柜）订货技术要求一、用途及工艺要求：用于低压动力、照明配电二、环境条件：3.1温度：-40C+90C3.2相对湿度：（日均）50%3.3海拔：约800m执行标准：GB7251. 3-2006IEC439-3： 1990GB50171-92GB50254-96 GB50303-2002CECS49： 93GB7251-97 IEC439-1 19923.4地震烈度：6级低压成套开关设备和控制设备第3部分对非专业人员使用的低压开关设备和控制设备电气装置安装工程盘、柜及二次回路结线施工及验收规范电气装置安装工程低压电器施工及验收规范建筑电气工程施工质量验收规范低压成套开关
2、设备验收规程低压成套开关设备和控制设备国际标准GB7251.1-5-2005低压成套开关设备及控制设备GB/T14048.1-1993低压开关设备和控制设备总则GB50150-2006电气装置安装工程电气设备交接试验标准华北标准图文集92DQ1-92DQ13低压配电装置四、箱（柜）体外观要求：.4.1配电箱（柜）应根据使用要求和进线型式，用电负荷大小，分支回路等以及设计要求，选用符合国家强制性3C认证标准的配电箱。配电箱（柜）使用优质冷扎钢板制成箱体,箱体尺寸在600mm宽及以下的应采用钢板厚度不小于1.5mm的优质冷扎钢板制成，箱体尺寸大于600mm的应采用厚度不小于2.Ornm的优质冷扎钢
3、板制成。二层板厚度不得小于1.5mm。配电箱不用预留进出线孔。4.2根据配电箱系统图回路和电器元件安装需求及安全间距配线操作空间等合理设计箱体规格尺寸。且箱体尺寸不应小于设计图纸所给的参考尺寸,部分箱体的尺寸不得加宽。4.3箱体加工应平整、无手工敲打痕迹。所有金属加工件均不应有毛刺，尺寸准确，装配公差符合要求。所有镀锌件应做到镀层均匀、平整。使用螺丝要合适（如应使用平机螺丝处就不能使用其它螺丝），使用的螺丝均应为镀锌件，所有螺丝必须设置防松措施如平垫、弹簧垫。箱内不应有散落的导线头等杂物.4.4箱体内外须经磷化处理后，进行色泽静电喷塑，不覆漆的金属部件，则采用镀锌钝化处理。箱（柜）体内部油漆应

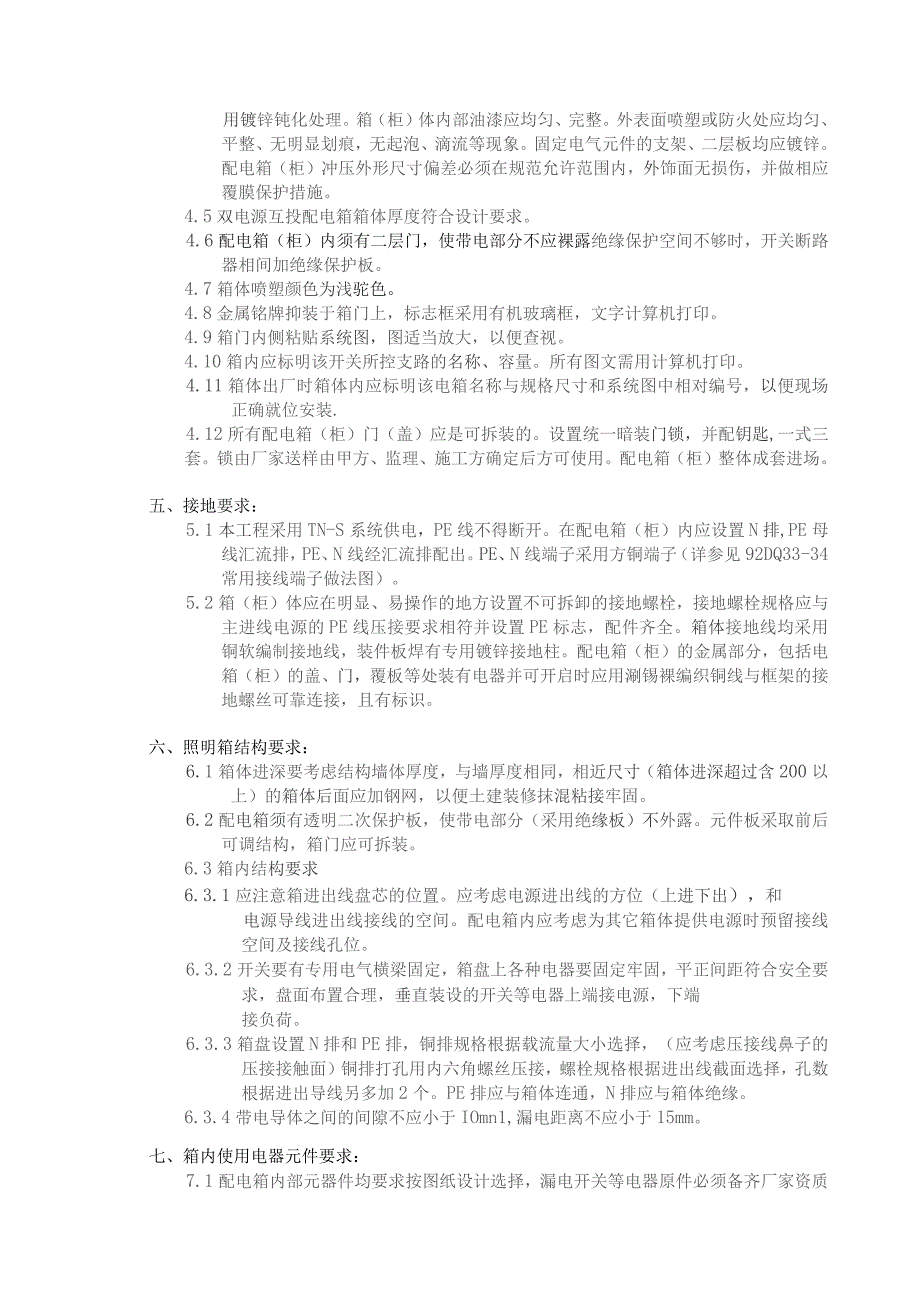

4、均匀、完整。外表面喷塑或防火处应均匀、平整、无明显划痕，无起泡、滴流等现象。固定电气元件的支架、二层板均应镀锌。配电箱（柜）冲压外形尺寸偏差必须在规范允许范围内，外饰面无损伤，并做相应覆膜保护措施。4.5双电源互投配电箱箱体厚度符合设计要求。4.6配电箱（柜）内须有二层门，使带电部分不应裸露绝缘保护空间不够时，开关断路器相间加绝缘保护板。4.7箱体喷塑颜色为浅驼色。4.8金属铭牌抑装于箱门上，标志框采用有机玻璃框，文字计算机打印。4.9箱门内侧粘贴系统图，图适当放大，以便查视。4.10箱内应标明该开关所控支路的名称、容量。所有图文需用计算机打印。4.11箱体出厂时箱体内应标明该电箱名称与规格尺
5、寸和系统图中相对编号，以便现场正确就位安装.4.12所有配电箱（柜）门（盖）应是可拆装的。设置统一暗装门锁，并配钥匙,一式三套。锁由厂家送样由甲方、监理、施工方确定后方可使用。配电箱（柜）整体成套进场。五、接地要求：5.1本工程采用TN-S系统供电，PE线不得断开。在配电箱（柜）内应设置N排,PE母线汇流排，PE、N线经汇流排配出。PE、N线端子采用方铜端子（详参见92DQ33-34常用接线端子做法图）。5.2箱（柜）体应在明显、易操作的地方设置不可拆卸的接地螺栓，接地螺栓规格应与主进线电源的PE线压接要求相符并设置PE标志，配件齐全。箱体接地线均采用铜软编制接地线，装件板焊有专用镀锌接地柱。
6、配电箱（柜）的金属部分，包括电箱（柜）的盖、门，覆板等处装有电器并可开启时应用涮锡裸编织铜线与框架的接地螺丝可靠连接，且有标识。六、照明箱结构要求：6.1箱体进深要考虑结构墙体厚度，与墙厚度相同，相近尺寸（箱体进深超过含200以上）的箱体后面应加钢网，以便土建装修抹混粘接牢固。6.2配电箱须有透明二次保护板，使带电部分（采用绝缘板）不外露。元件板采取前后可调结构，箱门应可拆装。6.3箱内结构要求6.3.1应注意箱进出线盘芯的位置。应考虑电源进出线的方位（上进下出），和电源导线进出线接线的空间。配电箱内应考虑为其它箱体提供电源时预留接线空间及接线孔位。6.3.2开关要有专用电气横梁固定，箱盘上各

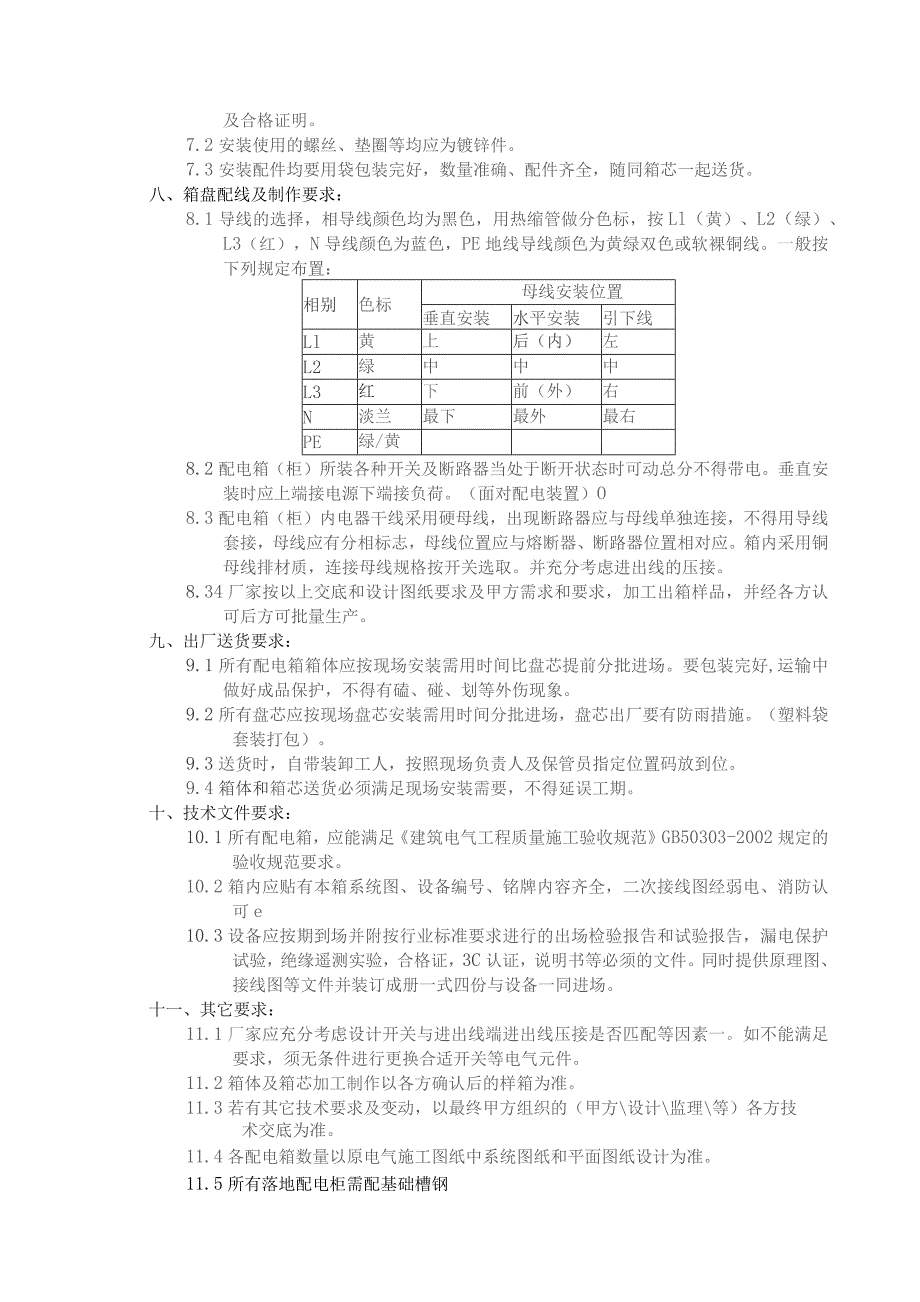

7、种电器要固定牢固，平正间距符合安全要求，盘面布置合理，垂直装设的开关等电器上端接电源，下端接负荷。6.3.3箱盘设置N排和PE排，铜排规格根据载流量大小选择，（应考虑压接线鼻子的压接接触面）铜排打孔用内六角螺丝压接，螺栓规格根据进出线截面选择，孔数根据进出导线另多加2个。PE排应与箱体连通，N排应与箱体绝缘。6.3.4带电导体之间的间隙不应小于IOmn1,漏电距离不应小于15mm。七、箱内使用电器元件要求：7.1配电箱内部元器件均要求按图纸设计选择，漏电开关等电器原件必须备齐厂家资质及合格证明。7.2安装使用的螺丝、垫圈等均应为镀锌件。7.3安装配件均要用袋包装完好，数量准确、配件齐全，随同箱
8、芯一起送货。八、箱盘配线及制作要求：8.1导线的选择，相导线颜色均为黑色，用热缩管做分色标，按Ll（黄）、L2（绿）、L3（红），N导线颜色为蓝色，PE地线导线颜色为黄绿双色或软裸铜线。一般按下列规定布置：相别色标母线安装位置垂直安装水平安装引下线Ll黄上后（内）左L2绿中中中L3红下前（外）右N淡兰最下最外最右PE绿/黄8.2配电箱（柜）所装各种开关及断路器当处于断开状态时可动总分不得带电。垂直安装时应上端接电源下端接负荷。（面对配电装置）O8.3配电箱（柜）内电器干线采用硬母线，出现断路器应与母线单独连接，不得用导线套接，母线应有分相标志，母线位置应与熔断器、断路器位置相对应。箱内采用铜母
9、线排材质，连接母线规格按开关选取。并充分考虑进出线的压接。8.34厂家按以上交底和设计图纸要求及甲方需求和要求，加工出箱样品，并经各方认可后方可批量生产。九、出厂送货要求：9.1所有配电箱箱体应按现场安装需用时间比盘芯提前分批进场。要包装完好,运输中做好成品保护，不得有磕、碰、划等外伤现象。9.2所有盘芯应按现场盘芯安装需用时间分批进场，盘芯出厂要有防雨措施。（塑料袋套装打包）。9.3送货时，自带装卸工人，按照现场负责人及保管员指定位置码放到位。9.4箱体和箱芯送货必须满足现场安装需要，不得延误工期。十、技术文件要求：10.1所有配电箱，应能满足建筑电气工程质量施工验收规范GB50303-20
10、02规定的验收规范要求。10.2箱内应贴有本箱系统图、设备编号、铭牌内容齐全，二次接线图经弱电、消防认可e10.3设备应按期到场并附按行业标准要求进行的出场检验报告和试验报告，漏电保护试验，绝缘遥测实验，合格证，3C认证，说明书等必须的文件。同时提供原理图、接线图等文件并装订成册一式四份与设备一同进场。十一、其它要求：11.1厂家应充分考虑设计开关与进出线端进出线压接是否匹配等因素一。如不能满足要求，须无条件进行更换合适开关等电气元件。11.2箱体及箱芯加工制作以各方确认后的样箱为准。11.3若有其它技术要求及变动，以最终甲方组织的（甲方设计监理等）各方技术交底为准。11.4各配电箱数量以原电气施工图纸中系统图纸和平面图纸设计为准。11.5所有落地配电柜需配基础槽钢
