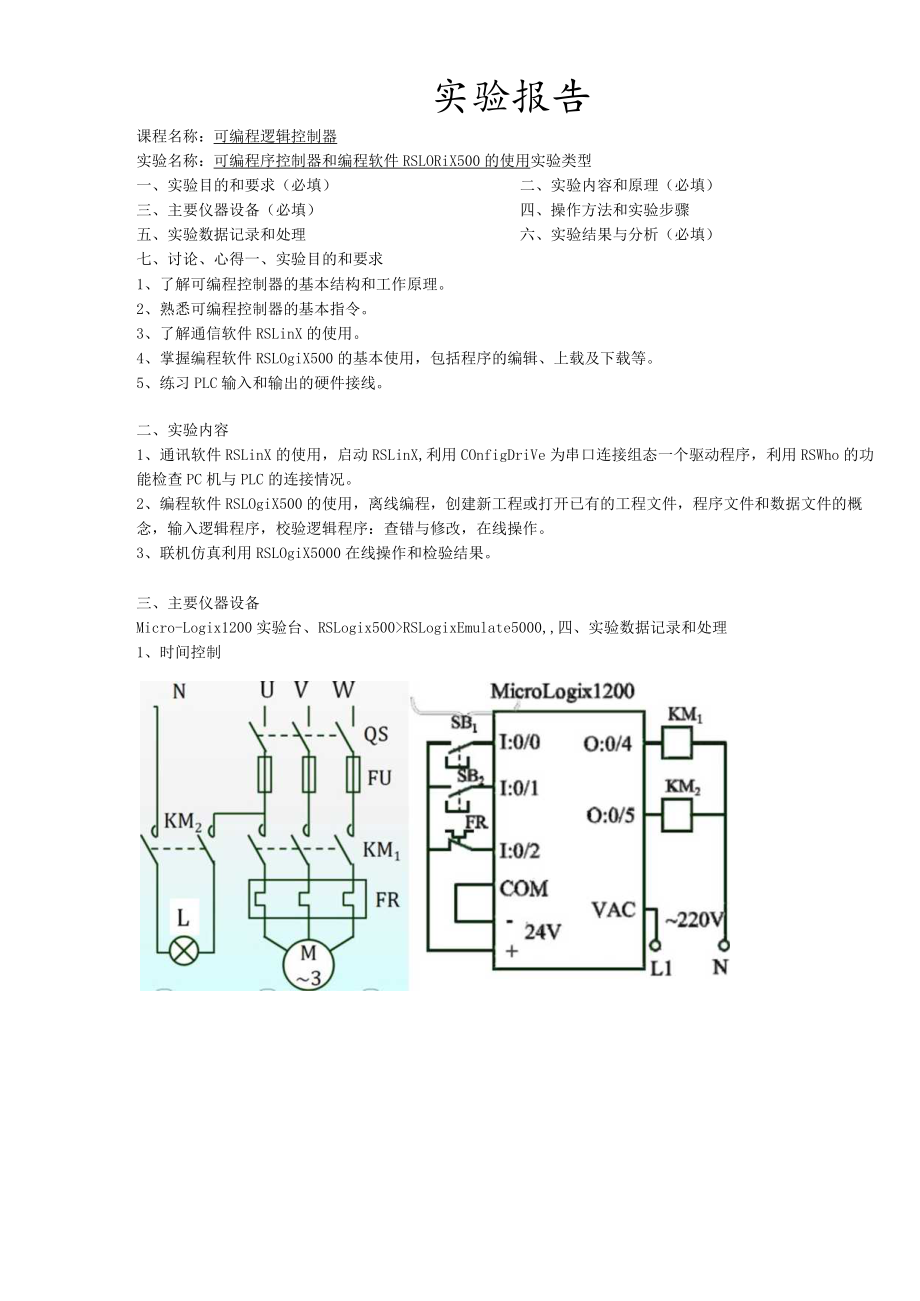

1、实验报告课程名称：可编程逻辑控制器实验名称：可编程序控制器和编程软件RSLORiX500的使用实验类型一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1、了解可编程控制器的基本结构和工作原理。2、熟悉可编程控制器的基本指令。3、了解通信软件RSLinX的使用。4、掌握编程软件RSLOgiX500的基本使用，包括程序的编辑、上载及下载等。5、练习PLC输入和输出的硬件接线。二、实验内容1、通讯软件RSLinX的使用，启动RSLinX,利用COnfigDriVe为串口连

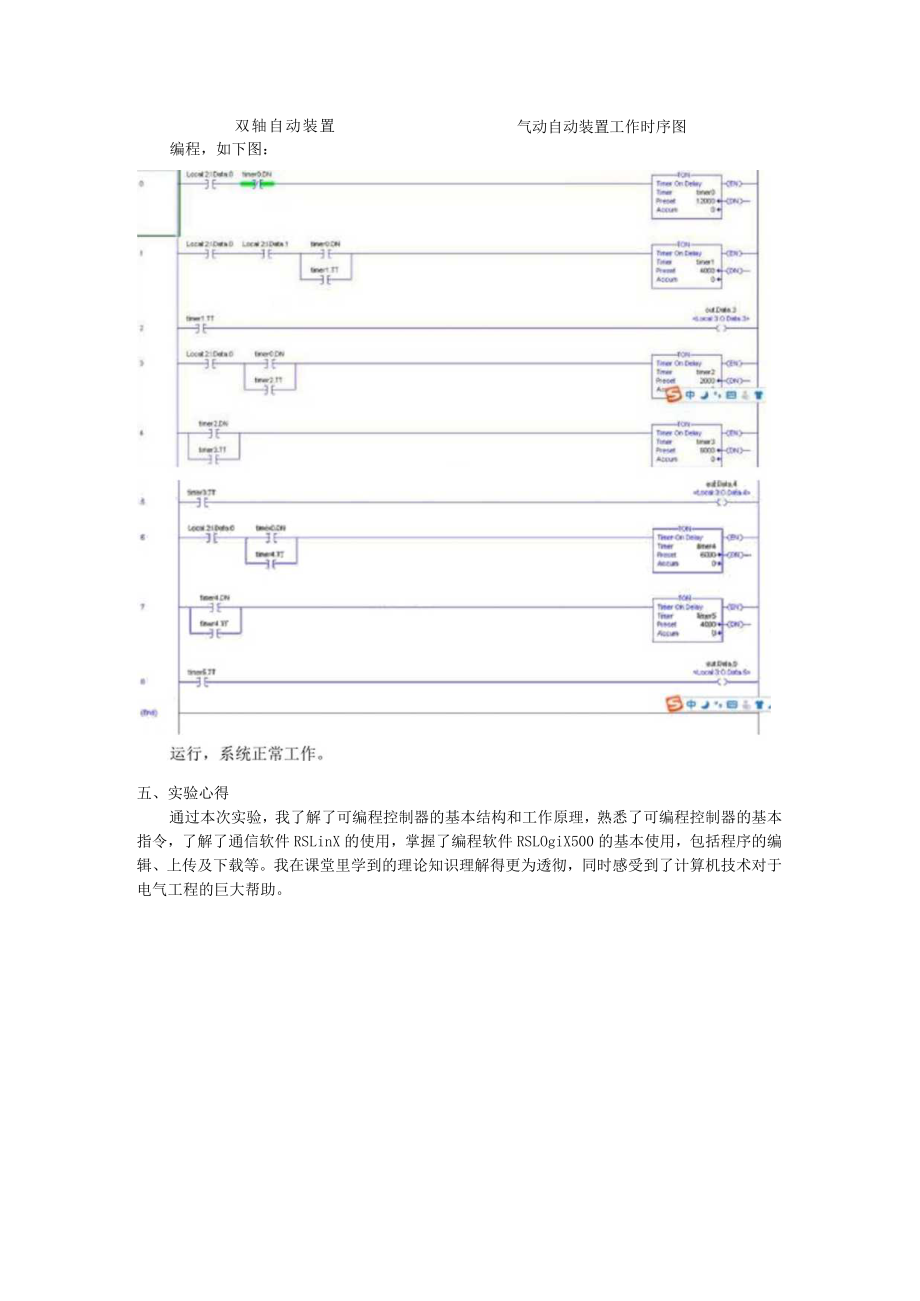

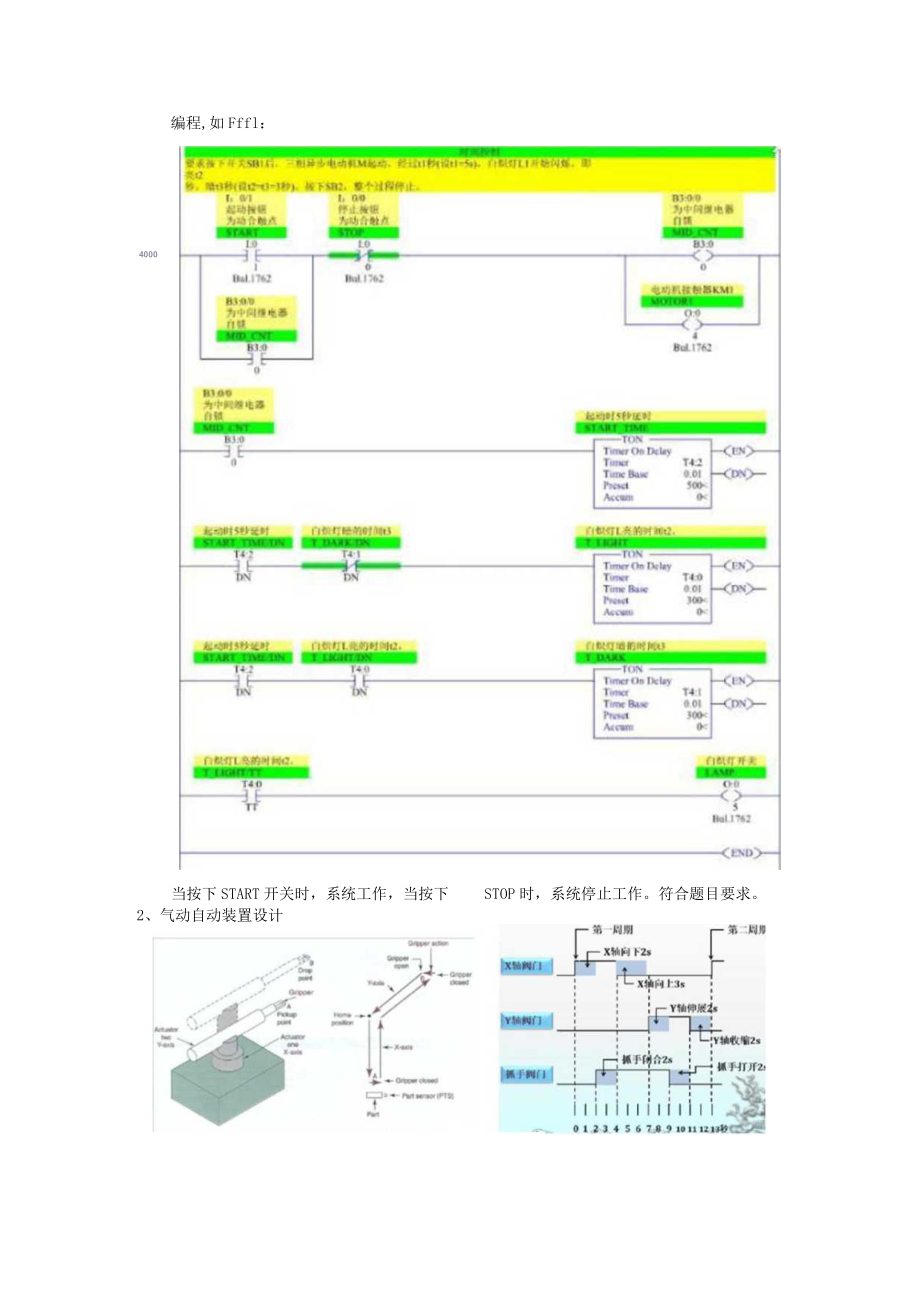

2、接组态一个驱动程序，利用RSWho的功能检查PC机与PLC的连接情况。2、编程软件RSLOgiX500的使用，离线编程，创建新工程或打开已有的工程文件，程序文件和数据文件的概念，输入逻辑程序，校验逻辑程序：查错与修改，在线操作。3、联机仿真利用RSLOgiX5000在线操作和检验结果。三、主要仪器设备Micro-Logix1200实验台、RSLogix500RSLogixEmulate5000,四、实验数据记录和处理1、时间控制编程,如Fffl：4000当按下START开关时，系统工作，当按下STOP时，系统停止工作。符合题目要求。2、气动自动装置设计双轴自动装置编程，如下图：气动自动装置工作时序图五、实验心得通过本次实验，我了解了可编程控制器的基本结构和工作原理，熟悉了可编程控制器的基本指令，了解了通信软件RSLinX的使用，掌握了编程软件RSLOgiX500的基本使用，包括程序的编辑、上传及下载等。我在课堂里学到的理论知识理解得更为透彻，同时感受到了计算机技术对于电气工程的巨大帮助。
