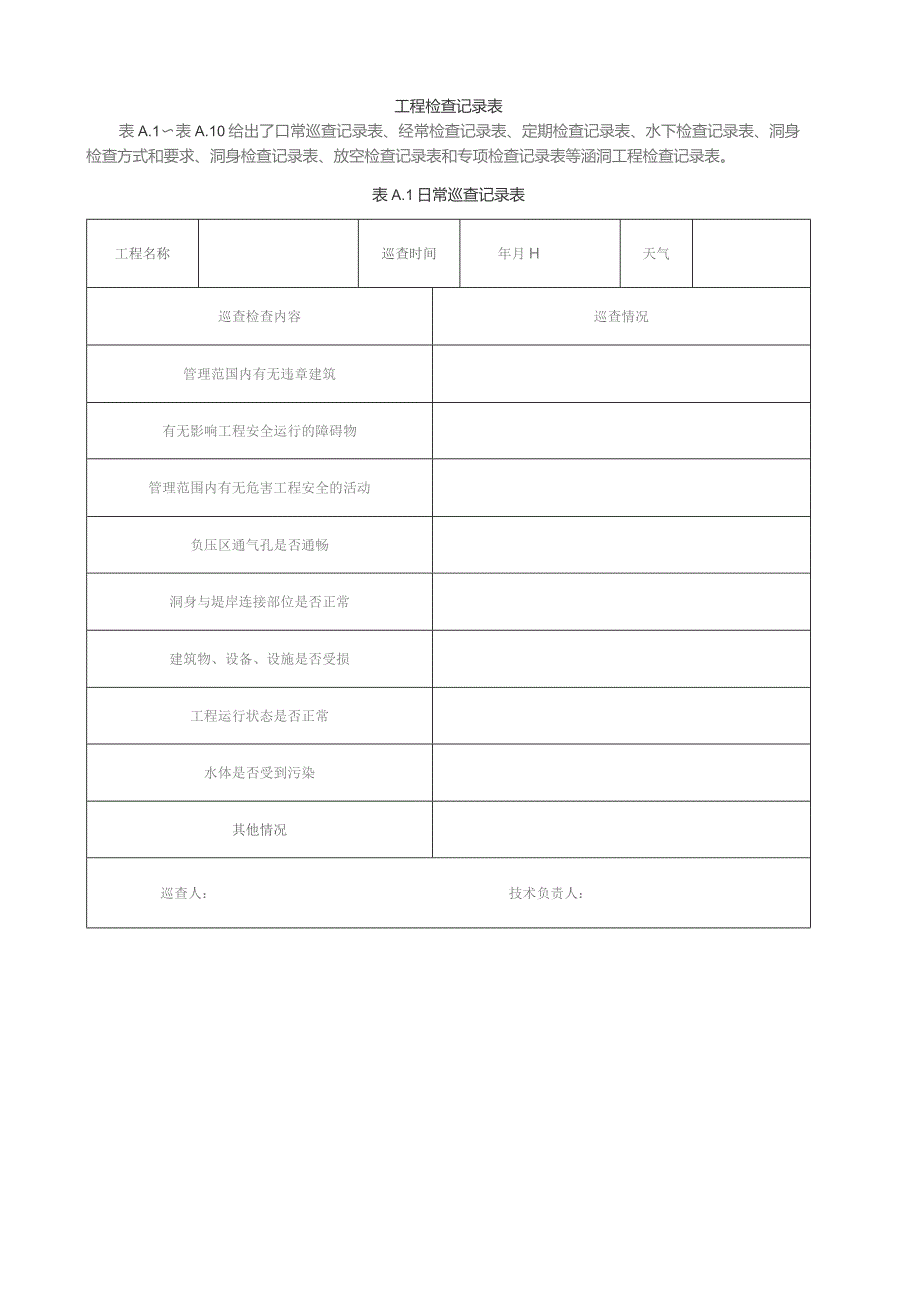

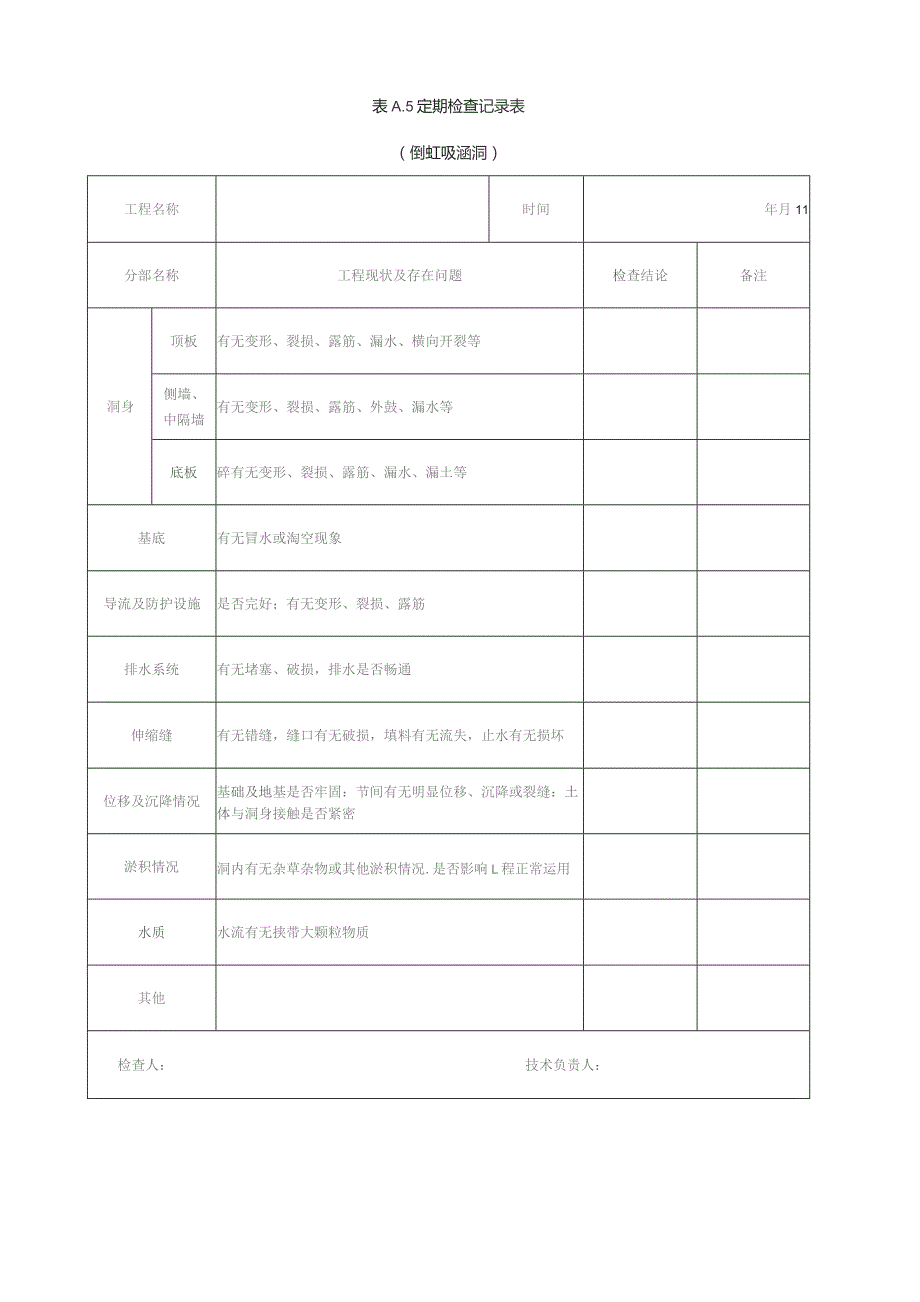

1、工程检查记录表表A.1表A.10给出了口常巡查记录表、经常检查记录表、定期检查记录表、水下检查记录表、洞身检查方式和要求、洞身检查记录表、放空检查记录表和专项检查记录表等涵洞工程检查记录表。表A.1日常巡查记录表工程名称巡查时间年月H天气巡查检查内容巡查情况管理范国内有无违章建筑有无影响工程安全运行的障碍物管理范围内有无危害工程安全的活动负压区通气孔是否通畅洞身与堤岸连接部位是否正常建筑物、设备、设施是否受损工程运行状态是否正常水体是否受到污染其他情况巡查人:技术负责人:表A.5定期检查记录表(倒虹吸涵洞)工程名称时间年月11分部名称工程现状及存在问题检查结论备注洞身顶板有无变形、裂损、露筋、

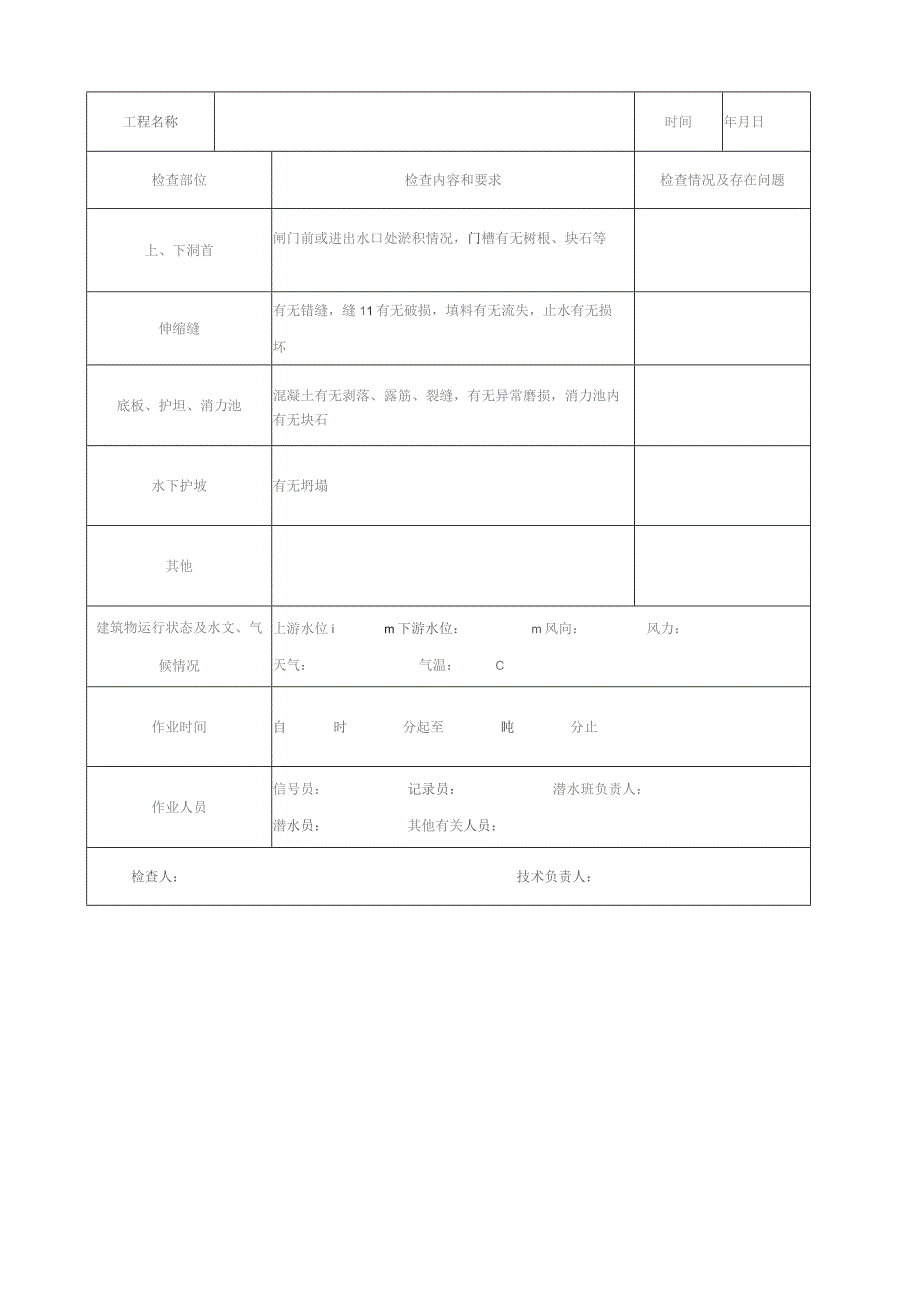

2、漏水、横向开裂等侧墙、中隔墙有无变形、裂损、露筋、外鼓、漏水等底板碎有无变形、裂损、露筋、漏水、漏土等基底有无冒水或淘空现象导流及防护设施是否完好;有无变形、裂损、露筋排水系统有无堵塞、破损,排水是否畅通伸缩缝有无错缝,缝口有无破损,填料有无流失,止水有无损坏位移及沉降情况基础及地基是否牢固:节间有无明显位移、沉降或裂缝:土体与洞身接触是否紧密淤积情况洞内有无杂草杂物或其他淤积情况.是否影响L程正常运用水质水流有无挟带大颗粒物质其他检查人:技术负责人:工程名称时间年月日检查部位检查内容和要求检查情况及存在问题上、下洞首闸门前或进出水口处淤积情况,门槽有无树根、块石等伸缩缝有无错缝,缝11有无破

3、损,填料有无流失,止水有无损坏底板、护坦、消力池混凝土有无剥落、露筋、裂缝,有无异常磨损,消力池内有无块石水下护坡有无坍塌其他建筑物运行状态及水文、气候情况上游水位im下游水位:m风向:风力:天气:气温:C作业时间自时分起至盹分止作业人员信号员:记录员:潜水班负责人:潜水员:其他有关人员:检查人:技术负责人:椅查方式检查要求潜水检查1.根据涵洞运行状况和检测R的选择合适的检测工具;2.宜在静水中作业,确需在动水中作业,水流流速不宜大于0.5ms:3.潜水员检查连续作业时长不宜超过lh:4.地面人员(指挥、辅助、监护)不宜少于3人:5.潜水员遭遇障碍、水情发生变化、自身感觉不适或接收到地面人员停

4、止作业信号时,应立即停止作业并出水返回地面.水下探查水下激光1最大量程不宜低于IOm,最大耐压深度不宜小于100m:2.波长稳定性不宜小于0.1mm,覆盖角不宜小于45。,可旋转角度不宜小于360。:3航迹分辨率O.25m/s时航速不宜大于4m,3m范围内垂直航迹分辨率和旋转分辨率不宜大于1.3mm和0.2mm:4.数据采集软件宜具备实时记录测站、测深、姿态数据、调节参数和三维空问数字化信息采集等功能。水下机器人1.洞内水深不宜小于1m:2.设备行进方向宜和水流方向致,水流流速宜小于设备的最大行进速度:3.过程中的影像资料应连续,无暂停、间断或剪接:4宜采用相对定位或绝对定位的方式判断设备位置

5、:5设备应具备测距功能,精度不低于ICm。声呐1.洞内水深不宜小于0.3m:2.检测前应对设备进行校准,探头前进方向宜与水流方向、涵洞轴线一致且行进速度不宜大于O.lm/s;3.普查采样点间距宜为5m,其他采样点间距宜为2m,发现异常时应加密采样;4.应根据作业需求选择合适的声呐类型,并根据作业环境,确定声呐的量程、工作频率、最大耐压水深以及分辨率等参数.工程名称时间年月日检查部位检查内容和要求检查情况及存在问题顶板混凝十有无剥落、露筋、裂缝,有无异常磨损,有无漂浮物侧墙、中隔墙混凝上有无剥落、露筋、裂缝,有无异常磨损底板混凝土有无剥落、露筋、裂健,有无异常磨损伸缩缝有无错缝,缝口有无破损,填

6、料有无流失洞身淤积洞身是否淤积其他建筑物运行状态及水文、气候情况上游水位:m下游水位:m风向:风力:天气:气温:C作业时间白时分起至时分止fe三检查人员检查员:检查负责人:检查人:技术负希人:表A.9放空检查记录表工程名称时间年月日检查部位检查内容和要求检查情况及存在问题上、下洞首混凝土有无剥落、露筋、裂缝,有无异常磨损,埋件是否完好,混凝土强度及碳化情况洞身顶板混凝土有无剥落、露筋、裂缝,有无异常磨损,混凝土强度及碳化情况侧墙、中隔墙混凝土有无剥落、露筋、裂缝,有无异常磨损,混凝土强度及碳化情况假板混凝土有无剥落、露筋、裂缝,有无异常磨损:洞内有无淤积及杂物:混凝土强度及碳化情况位移及沉降情

7、况洞首与洞身间,洞身节间有无明显位移、沉降伸缩缝有无错缝,缝口有无破损,填料有无流失,止水有无损坏其水文、气候情况上游水位:m下游水位:m天气:气温:C作业时间自时分起至时分止放空检查措施放置检修门口填筑国堰其他:检查设备椅查人员检查员:检查负责人:检查人:技术负责人:工程名称时间年月日灾害或事故概况分部名称工程现状及存在问题检查结论备注上、下洞首碎有无损坏和裂缝,伸缩缝是否完好,栏杆是否完好,桥面排水孔是否正常翼(岸)墙磴有无损坏和裂缝,伸缩缝是否完好护坡护坡是否完好,排水是否畅通,有无雨淋沟、塌陷等护坦、消力池混凝土有无剥落、露筋、裂缝,有无异常磨损,消力池内有无块石堤防及道路堤岸顶面有无

8、塌陷、裂缝;背水坡及堤脚有无渗漏、破坏等;道路有无破损、积水闸门闸门有无振动、有无明显漏水,建筑物F游流态、水跃形式是否正常启闭机启闭机有无漏油,罩壳是否盖好,钢丝绳排列是否正常,有无明显的变形等不正常情况,限位装置动作是否正常电气设备电气设备运行状况是否正常,电线、电缆有无破损,开关、按钮、仪表、安全保护装置等是否动作灵活、准确可靠;照明设施及警报系统是否完好,运行状况是否正常拦河设施是否完好,河面有无威胁工程安全的漂浮物监测设施及管理设施歌测设施设备是否完好、使用是否正常,有无损坏、缺失等现象:桥头堡、启闭机房等房屋建筑有无破损、渗漏通讯设施运行状况是否正常其他检查人:技术负责人:附录B(

9、资料性)工程监测记录表表B.1表B.4给出了监测频次表、监测设施设备(方法)表、监测精度表和工程异常情况判定表等涵洞工程监测记录表.表B.1监测频次表监测项目频次变形垂直位移工程完工后5年内,每季度监测一次;以后每年汛前、汛后各监测一次。经资料分析工程垂直位移趋于稳定的可改为每年监测一次水平位移工程投入使用后3年内,每月应监测一次,以后每年监测次数应不少于2次,当上下游水位差接近设计值或超标准运用时,应增加测次倾斜根据实际需要开展监测裂缝开合度混凝土或浆砌石建筑物裂缝发现初期每半月应监测一次,基本稳定后宜每月监测一次.当出现历史最高、最低水位,历史最高、最低气温,发生强烈震动,超标准运用或裂缝

10、有显著发展时,应增加测次,必要时应持续监测结构缝开合度工程竣工后3年内,每月应监测一次,以后可每季度监测一次,当发生历史最高、最低水位,历史最高、最低气温,超标准使用以及结构缝变化异常时,应增加测次渗流扬压力工程新建投入使用3个月内,每月应监测15次30次:运用3个月后,每月监测4次6次:运用5年以上,且工程垂直位移和地基渗透压力分布均无异常情况下,可每月监测2次3次。当上、下游水位差接近设计值、超标准运用或遇有影响工程安全的情况时,应随时增加测次侧向绕渗应力应变结构应力应变工程完工后3年内,每月应监测一次:经资料分析工程趋于稳定后,每季度应监测一次地基反力墙后土压力水力学水流流态根据实际需要

11、开展监测水面线(水位)水流流速环境量上、下游水位每天上午8时监测1次,根据需要增加测次流量气温逐日监测降水量上、下游河床淤积和冲刷工程投入使用后5年内,每年汛前、汛后各监测一次,以后可在每年汛前或汛后开展一次;遇工程泄放大流量或超标准运用、单宽流量超过设计值、冲刷或淤积严重,应表B.2监测设施设备(方法)表Il监测项目设备(方法)备注变形乖直位移几何水准测鼠、GPS法拟合高程或静力水准法水平位移活动觇标法、小角度法、三角网前方交会法、静态GPS法、全站仪坐标法、引张线法倾斜水准测量法、测斜管或测斜仪裂缝开合度宽度:刻度显微镜深度:金属丝、超声波探伤仪等结构缝开合度游标卡尺、三向测缝计漆流扬压力

12、测钟法、测钎法、电测水位计法、示数水位计法或压力表法侧向绕渗测钟法、测钎法、电测水位计法、示数水位计法或压力表法应力应变结构应力应变应变计地基反力土压力计墙后土压力土压力计水力学水流流态文字描述、摄影或录像水面线(水位)沿程水面线:直角坐标网格法、水尺法或摄影法水跃长度及平面扩散:水尺法、摄影法水流流速浮标、流速计或毕托管环境量上、下游水位水尺或水位计流量ADCP或流量计气温专用气温监测仪器降水量自计雨量计或自动测报雨量计上、下游河床淤积和冲刷测深杆、测深锤或测深仪表B.3监测精度表监测项目精度备注变形垂直位移水准基点一工作基点等2FLN为测站数,K为单程千米数,不足Jkm按Ikm计;2.1、

13、2级涵洞水准基点.工作基点采用一等监测,工作基点-监测标点采用二等监测;33级涵洞水准基点。工作基点采用二等监测,工作基点监测标点采用三等监测。4衣二等0,3丽05V工作基点一监监标点二等Q,5V三等1.4丽水平位移活动觇标法校测工作基点及增设的工作基点允许误差不大于2mm(两倍中误差对监测标点开展监测每测回的允许误差应小于4mm(两倍中误差)正镜、倒镜各测次叫一测回小角度法测微仪两次重合读数之差不应超过0.4,一测回中,正倒镜的小角值不应超过3.同一测点各测回小角值校差不应超过2三角网前方交会法半测回归零差正负6”,二位视准差之互差正负8“,各测回的测回差正负5”应采用Jl级经纬仪和全圆测回法,且不少于四个测回静态GPS每一测点应监测两次,两次误差应小于2mm取其平每次作业时长应大于50分钟全站仪坐标法四测回的测点水平坐标误差均应小于2mm取其平均值使用全圆测回法且不少于四个测回引张线法相对中误差不应大于ll0i左右边
