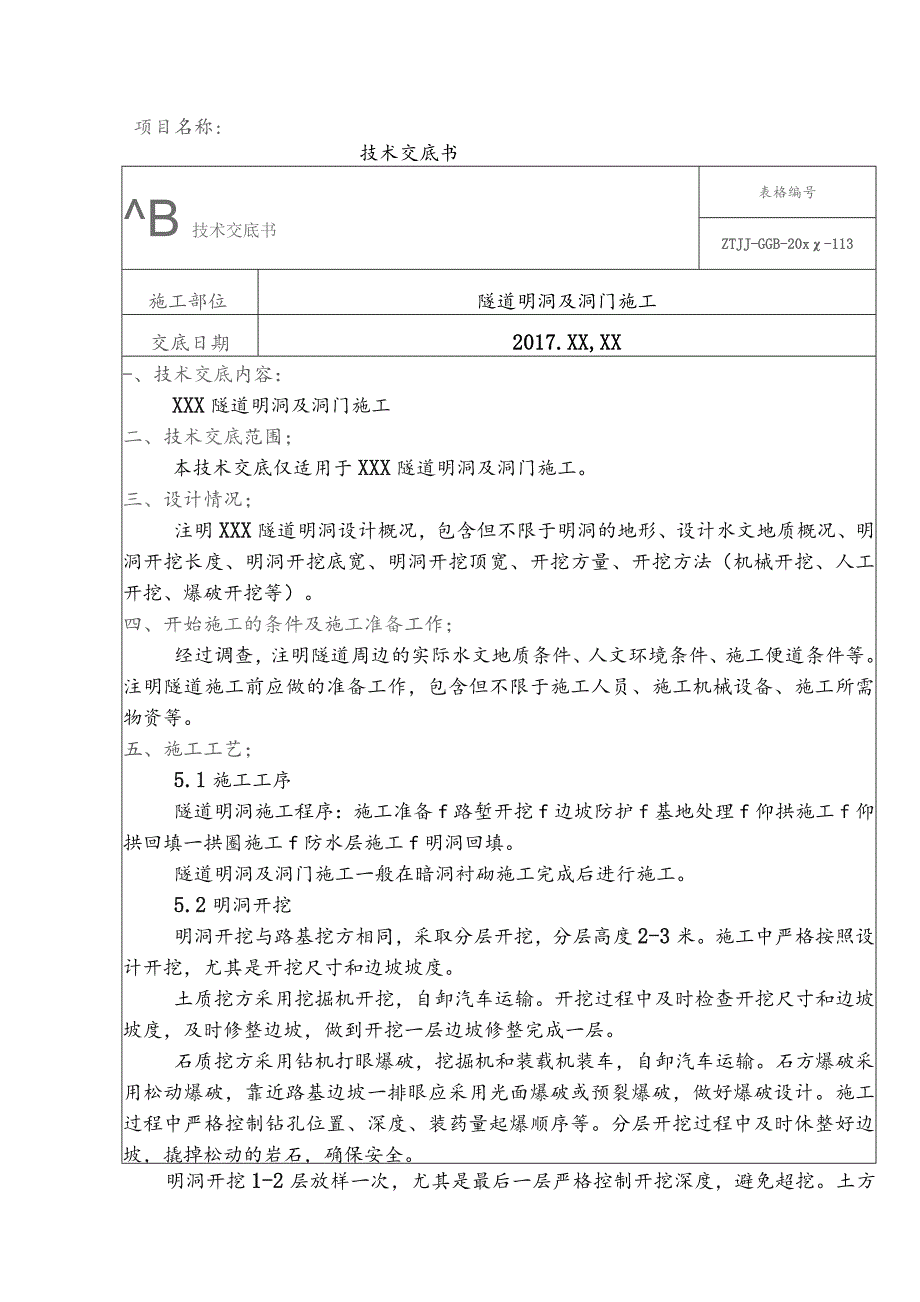

1、项目名称:技术交底书B技术交底书表格编号ZTJJ-GGB-20x-113施工部位隧道明洞及洞门施工交底日期2017.XX,XX-、技术交底内容：XXX隧道明洞及洞门施工二、技术交底范围；本技术交底仅适用于XXX隧道明洞及洞门施工。三、设计情况；注明XXX隧道明洞设计概况，包含但不限于明洞的地形、设计水文地质概况、明洞开挖长度、明洞开挖底宽、明洞开挖顶宽、开挖方量、开挖方法（机械开挖、人工开挖、爆破开挖等）。四、开始施工的条件及施工准备工作；经过调查，注明隧道周边的实际水文地质条件、人文环境条件、施工便道条件等。注明隧道施工前应做的准备工作，包含但不限于施工人员、施工机械设备、施工所需物资等。五
2、、施工工艺；5.1施工工序隧道明洞施工程序：施工准备f路堑开挖f边坡防护f基地处理f仰拱施工f仰拱回填一拱圈施工f防水层施工f明洞回填。隧道明洞及洞门施工一般在暗洞衬砌施工完成后进行施工。5.2明洞开挖明洞开挖与路基挖方相同，采取分层开挖，分层高度2-3米。施工中严格按照设计开挖，尤其是开挖尺寸和边坡坡度。土质挖方采用挖掘机开挖，自卸汽车运输。开挖过程中及时检查开挖尺寸和边坡坡度，及时修整边坡，做到开挖一层边坡修整完成一层。石质挖方采用钻机打眼爆破，挖掘机和装载机装车，自卸汽车运输。石方爆破采用松动爆破，靠近路基边坡一排眼应采用光面爆破或预裂爆破，做好爆破设计。施工过程中严格控制钻孔位置、深度

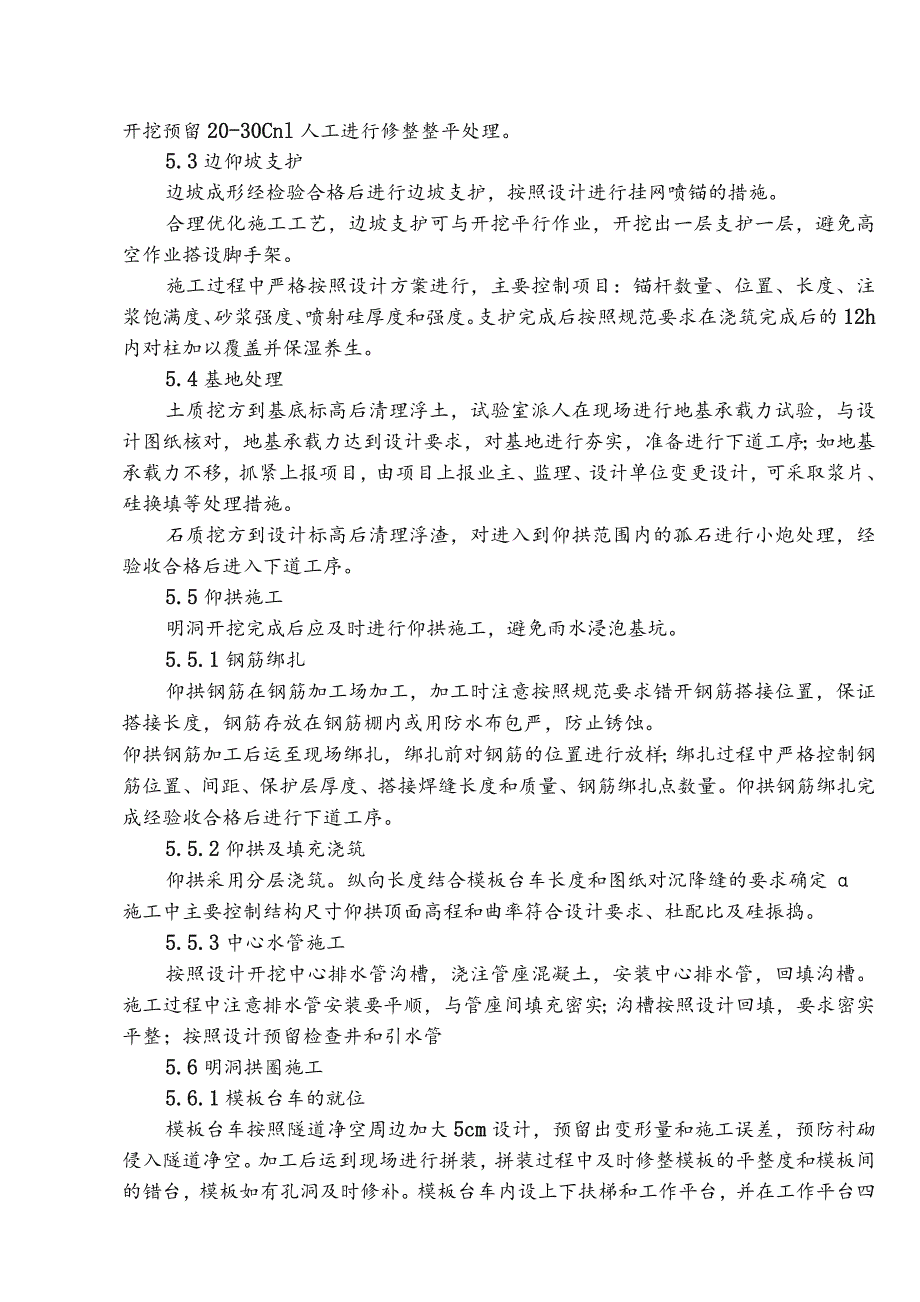

3、、装药量起爆顺序等。分层开挖过程中及时休整好边坡，撬掉松动的岩石，确保安全。明洞开挖1-2层放样一次，尤其是最后一层严格控制开挖深度，避免超挖。土方开挖预留20-30Cnl人工进行修整整平处理。5.3边仰坡支护边坡成形经检验合格后进行边坡支护，按照设计进行挂网喷锚的措施。合理优化施工工艺，边坡支护可与开挖平行作业，开挖出一层支护一层，避免高空作业搭设脚手架。施工过程中严格按照设计方案进行，主要控制项目：锚杆数量、位置、长度、注浆饱满度、砂浆强度、喷射硅厚度和强度。支护完成后按照规范要求在浇筑完成后的12h内对柱加以覆盖并保湿养生。5.4基地处理土质挖方到基底标高后清理浮土，试验室派人在现场进行
4、地基承载力试验，与设计图纸核对，地基承载力达到设计要求，对基地进行夯实，准备进行下道工序；如地基承载力不移，抓紧上报项目，由项目上报业主、监理、设计单位变更设计，可采取浆片、硅换填等处理措施。石质挖方到设计标高后清理浮渣，对进入到仰拱范围内的孤石进行小炮处理，经验收合格后进入下道工序。5.5仰拱施工明洞开挖完成后应及时进行仰拱施工，避免雨水浸泡基坑。5.5.1钢筋绑扎仰拱钢筋在钢筋加工场加工，加工时注意按照规范要求错开钢筋搭接位置，保证搭接长度，钢筋存放在钢筋棚内或用防水布包严，防止锈蚀。仰拱钢筋加工后运至现场绑扎，绑扎前对钢筋的位置进行放样；绑扎过程中严格控制钢筋位置、间距、保护层厚度、搭接
5、焊缝长度和质量、钢筋绑扎点数量。仰拱钢筋绑扎完成经验收合格后进行下道工序。5.5.2仰拱及填充浇筑仰拱采用分层浇筑。纵向长度结合模板台车长度和图纸对沉降缝的要求确定施工中主要控制结构尺寸仰拱顶面高程和曲率符合设计要求、杜配比及硅振捣。5.5.3中心水管施工按照设计开挖中心排水管沟槽，浇注管座混凝土，安装中心排水管，回填沟槽。施工过程中注意排水管安装要平顺，与管座间填充密实；沟槽按照设计回填，要求密实平整；按照设计预留检查井和引水管5.6明洞拱圈施工5.6.1模板台车的就位模板台车按照隧道净空周边加大5cm设计，预留出变形量和施工误差，预防衬砌侵入隧道净空。加工后运到现场进行拼装，拼装过程中及时

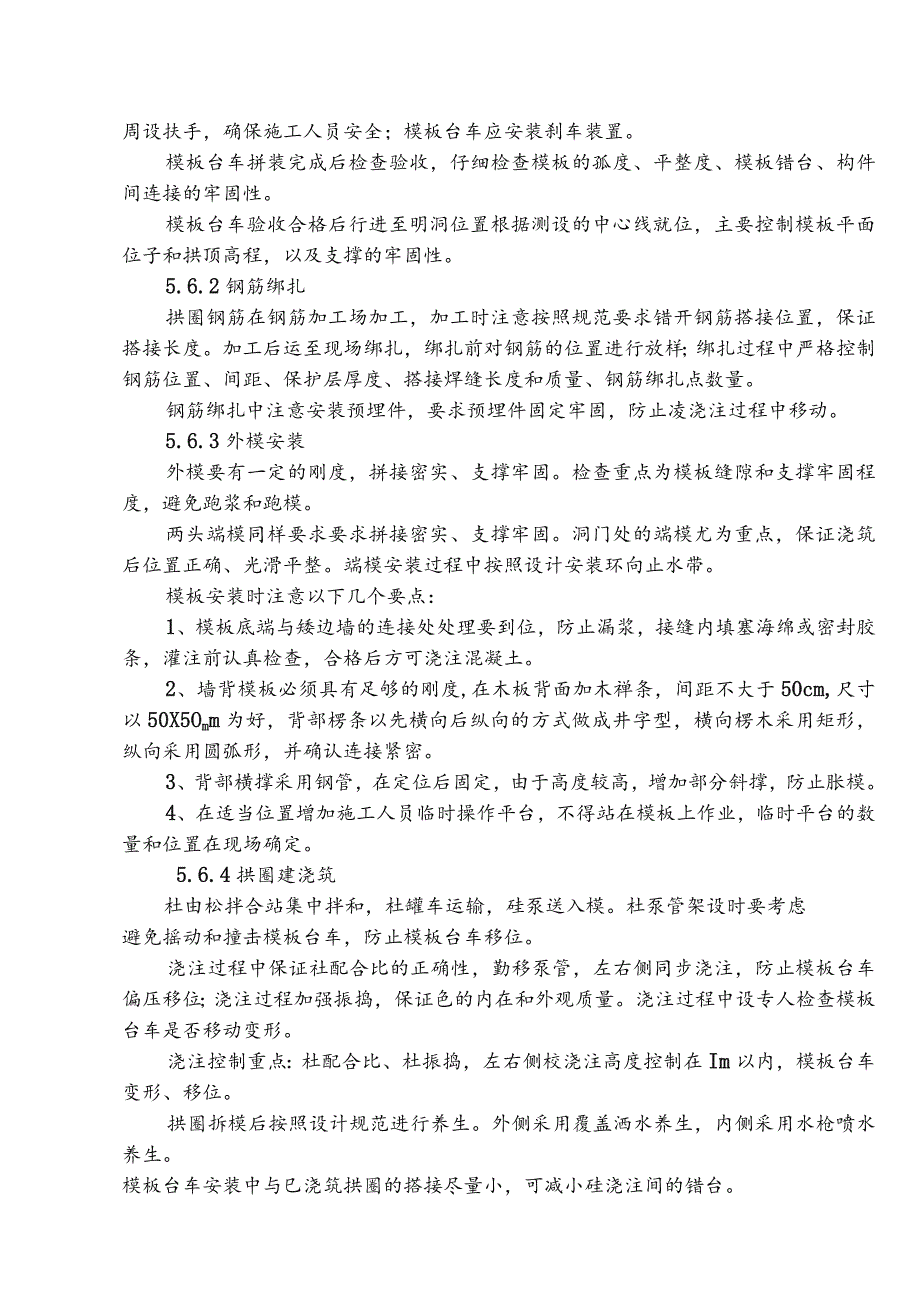

6、修整模板的平整度和模板间的错台，模板如有孔洞及时修补。模板台车内设上下扶梯和工作平台，并在工作平台四周设扶手，确保施工人员安全；模板台车应安装刹车装置。模板台车拼装完成后检查验收，仔细检查模板的孤度、平整度、模板错台、构件间连接的牢固性。模板台车验收合格后行进至明洞位置根据测设的中心线就位，主要控制模板平面位子和拱顶高程，以及支撑的牢固性。5.6.2钢筋绑扎拱圈钢筋在钢筋加工场加工，加工时注意按照规范要求错开钢筋搭接位置，保证搭接长度。加工后运至现场绑扎，绑扎前对钢筋的位置进行放样；绑扎过程中严格控制钢筋位置、间距、保护层厚度、搭接焊缝长度和质量、钢筋绑扎点数量。钢筋绑扎中注意安装预埋件，要求
7、预埋件固定牢固，防止凌浇注过程中移动。5.6.3外模安装外模要有一定的刚度，拼接密实、支撑牢固。检查重点为模板缝隙和支撑牢固程度，避免跑浆和跑模。两头端模同样要求要求拼接密实、支撑牢固。洞门处的端模尤为重点，保证浇筑后位置正确、光滑平整。端模安装过程中按照设计安装环向止水带。模板安装时注意以下几个要点：1、模板底端与矮边墙的连接处处理要到位，防止漏浆，接缝内填塞海绵或密封胶条，灌注前认真检查，合格后方可浇注混凝土。2、墙背模板必须具有足够的刚度,在木板背面加木禅条，间距不大于50cm,尺寸以50X5Omm为好，背部楞条以先横向后纵向的方式做成井字型，横向楞木采用矩形，纵向采用圆弧形，并确认连接
8、紧密。3、背部横撑采用钢管，在定位后固定，由于高度较高，增加部分斜撑，防止胀模。4、在适当位置增加施工人员临时操作平台，不得站在模板上作业，临时平台的数量和位置在现场确定。5.6.4拱圈建浇筑杜由松拌合站集中拌和，杜罐车运输，硅泵送入模。杜泵管架设时要考虑避免摇动和撞击模板台车，防止模板台车移位。浇注过程中保证社配合比的正确性，勤移泵管，左右侧同步浇注，防止模板台车偏压移位；浇注过程加强振捣，保证色的内在和外观质量。浇注过程中设专人检查模板台车是否移动变形。浇注控制重点：杜配合比、杜振捣，左右侧校浇注高度控制在Im以内，模板台车变形、移位。拱圈拆模后按照设计规范进行养生。外侧采用覆盖洒水养生，
9、内侧采用水枪喷水养生。模板台车安装中与巳浇筑拱圈的搭接尽量小，可减小硅浇注间的错台。5.6.5拆模与养生隧道内混凝土的相对湿度大于90%时，不洒水养护；相对湿度在90-60%,洒水保养714天；相对湿度小于60%时，洒水保养1421天。拆模时间：不承重结构在二次衬砌混凝土强度达到2.5Mpa时即可拆模。承重结构在二次衬砌混凝土强度达到设计强度70%时可拆模。5.7明洞防水层拱圈杜养生完成，强度达到设计70%后可进行防水层施工。严格控制防水层质量，避免明洞漏水危害。例如：本工程防排水设计采用衬砌背后铺设自粘防水卷材加双层土工布，在施工前将衬砌混凝土表面的浮浆垃圾等清除干净后，抹3mm水泥砂浆，然
10、后张贴防水卷材，防水卷材张贴时应注意按从下向上，两侧对称，在拱部重叠的要求进行，搭接长度质量符合设计及规范要求。在沉降缝处的防水材料应有一定长度的弹性预留量。5.8明洞回填回填在衬砌混凝土达到设计强度后进行。回填采用山坡土，两侧对称同步进行，分层夯实，下部可用人冲击夯等小型机具进行，上部可用小型压路机压实。回填注意按设计填成一定坡率的边坡状，且表土应尽可能利用耕植土，便于绿化。回填前注意消防管道的埋设位置，一般先回填，然后安装管道，防止回填时将管道破坏，但在回填时应充分考虑管道位置。六、质量标准；以高速铁路为例，如：铁路隧道工程施工安全技术规程(TB10304-2009)铁路隧道防排水施工技术
11、指南(TZ331-2009)高速铁路隧道工程施工方技术指南(铁堂设2010241号)高速铁路隧道工程施工质量验收标准(TB10753-2011)(XXX隧道工程设计图纸(XXX隧道工程施工组织设计如果建设单位、设计单位有特殊要求可自行进行调整。七、安全、环保、文明施工等技术措施；7.1安全保障措施7.1.1蔑立健全管理体系，建立以项目经理为首的安全领导小组，明确管生产必须管安全的原则，建立健全岗位责任制，从组织、制度上保证安全生产，做到规范生产安全操作。7.L2认真组织干部职工学习安规，定期组织考核，合格后方可上岗。7.1.2爆破器材的使用遵守现行中华人民共和国民用爆破物品管理条理。7.1.4
12、爆破物品仓库设置符合公安部爆破物品管理规定，运、储、管、用四证齐全，库房四周用铁丝网隔离，库房按规定设置警报系统，两名专职人员共同看守，并架设与现场经理部直通的专线电话，确保联络畅通。7.1.5火工品库房做好进出库登记，做到帐物相符火工品使用要专职领导批准，随用随领，余料进库，决不私藏私用。7.1.6定期邀请当地公安部门对药库进行检查，发现问题及时整改使爆破用品的管理达到民用爆破物品管理条理要求，保证爆破用品运、储、存、用、的安全。7.1.7、林区施工时，密切配合当地林业部门做好周围山区林木的防火工作，配合护林人员在林区设置防火标志，加强平时警戒巡逻。7.1.8对全体施工人员要进行防火教育，严
13、禁野外用火。用火地区要采取隔离防火措施，生活区及工地重要电器设施周围，设置接地及避雷针，防止雷击起火。7.1.9在施工现场配备足够的消防设施，消除一切可能造成火灾事故的根源。7.1.10制定安全作业规章制度，在施工中做到各项工作有章可寻。7.2文明施工、环保保障措施7.2.1尽量利用既有便道和原有公路进行路基填料的运输，减少土地的占用。如有新修便道，完工后对新修便道进行达标整理保留备作公路养护维修便道或掘除原材料，恢复植被，恢复原貌。尽量租用当地已有的房屋或拼装活动板房作施工生产、生活用房。7.2.2施工通道经常洒水处理，弃土场洒水湿润，施工中产生的污水处理后，按指定的地方排放。7.2.3洞口
14、边、仰坡尽量减少开挖，必须开挖时应对边、仰坡进行防护，做到保护植被、绿化环境、水土保持。7.2.4保护施工现场和临近农田、水井、农业灌溉设施不受破坏，争取把因施工对附近村民的干扰降到最低。7.2.5土石弃方运至制定地点，严禁随意倾倒。7.2.6工程完工后，对场地和杜拌和场等进行清理，拆除临时建筑物，掘除硬化地面，将弃硅废物运走，同时对清理后的场地进行植被恢复，搞好租用地复耕，恢复原貌。7.2.7做好生产、生活区的卫生工作，保持工地清洁，定时打扫，生产、生活垃圾集中收集，定时清除运走，运到环保部门指定的位置。定点投药，防止蚊蝇鼠虫滋生，传播疾病。八、成品保护措施；8.1提前保护，以防止成品可能发
15、生的损伤和污染。如在门口易碰部位，在小推车车轴的高度钉防护条等。8.2成品包裹：防止成品被损伤或污染。如人行道砖和混凝土砌块应码垛,外用立板包裹，用木排运输，灯杆灯座，开关、灯具等设备也要包裹，防止在施工过程中污染。采购物资的包装：防止物资在搬用、储存至交付过程中受影响而导致质量下降。采购单位在订货时间向供应商明确物资包装要求。包装及标志材料不能影响物资的质量。对装箱包装的物资，保持物资在箱内相对稳定,有装箱单和相应的技术文件，包装外部必须有明显的产品标识及防护（如防雨、易碎、倾倒、放置方向等）标志。8.3对于点、码成品主要采取覆盖措施，以防止成品损伤。如工字钢、钢筋网片等覆盖，以防止操作人员和物体磕碰；高级地面用苫布或棉毡覆盖。其它需要防晒、保温养护的项目，也要采取适当的措施覆盖。8.4对于混凝土地面工程，施工后可暂时封闭，待达到上人强度并采取保护措施后在开放。8.5对已完产品实行全天候的巡逻看护，并实行标色管理，规定进入各个施工区域的人员必须佩戴由总包商颁发的贴上不同颜色标记的胸卡，防止无关人员进入重点、危险区域和不发分子偷盗、破坏行为，确保产品的安全。7.6物资的采购、使用单位应对其搬运的物资进行保护，保证物资在搬运过程中不被破坏行为，并保护产品的标识。搬运考虑道路情况，搬运工具
