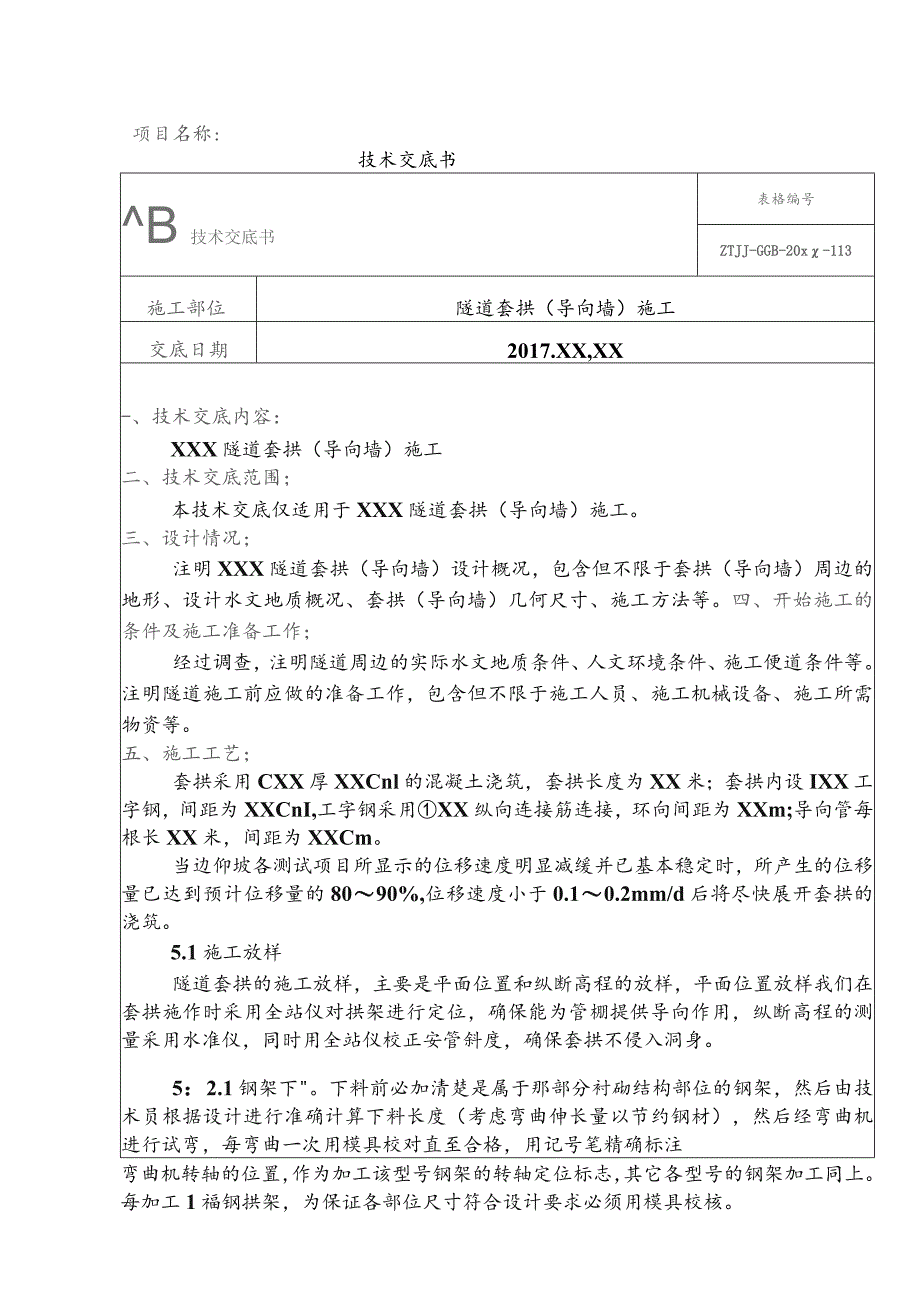

2-隧道套拱(导向墙)施工技术交底.docx_第1页
第1页 / 共6页

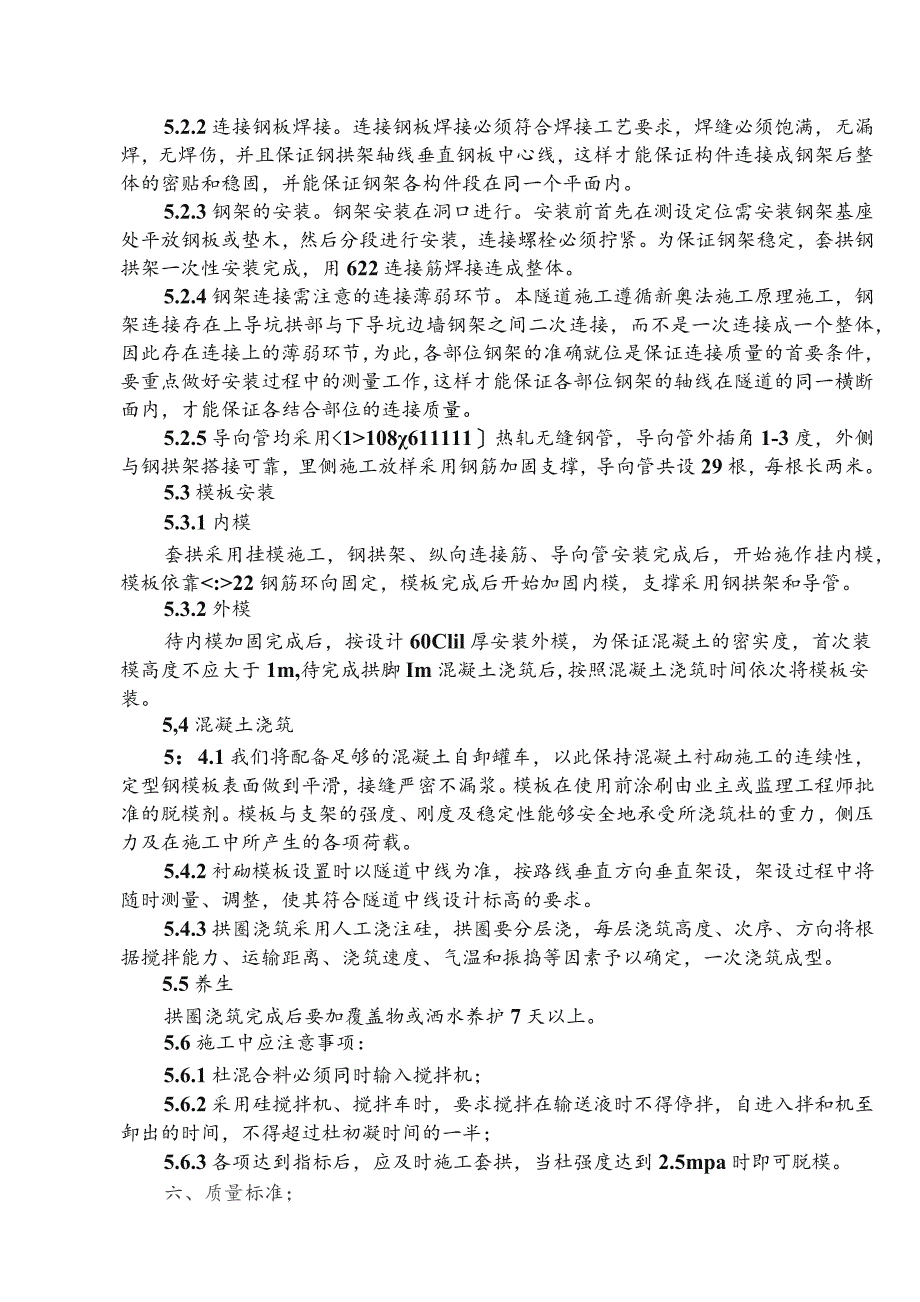

2-隧道套拱(导向墙)施工技术交底.docx_第2页
第2页 / 共6页

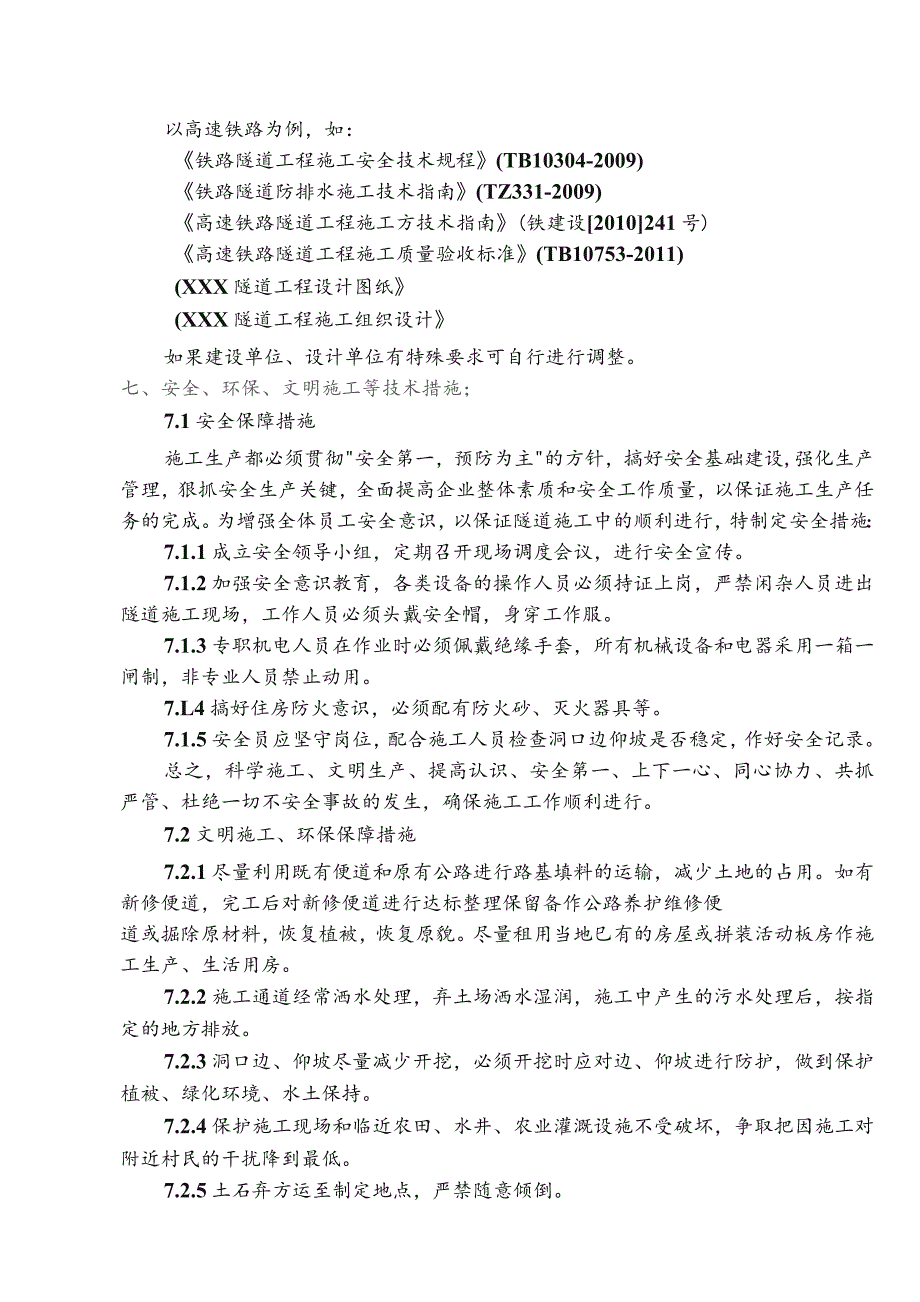

2-隧道套拱(导向墙)施工技术交底.docx_第3页
第3页 / 共6页
2-隧道套拱(导向墙)施工技术交底.docx_第4页
第4页 / 共6页
2-隧道套拱(导向墙)施工技术交底.docx_第5页
第5页 / 共6页
2-隧道套拱(导向墙)施工技术交底.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《2-隧道套拱(导向墙)施工技术交底.docx》由会员分享,可在线阅读,更多相关《2-隧道套拱(导向墙)施工技术交底.docx(6页珍藏版)》请在第壹文秘上搜索。

1、项目名称:技术交底书B技术交底书表格编号ZTJJ-GGB-20x-113施工部位隧道套拱(导向墙)施工交底日期2017.XX,XX-、技术交底内容:XXX隧道套拱(导向墙)施工二、技术交底范围;本技术交底仅适用于XXX隧道套拱(导向墙)施工。三、设计情况;注明XXX隧道套拱(导向墙)设计概况,包含但不限于套拱(导向墙)周边的地形、设计水文地质概况、套拱(导向墙)几何尺寸、施工方法等。四、开始施工的条件及施工准备工作;经过调查,注明隧道周边的实际水文地质条件、人文环境条件、施工便道条件等。注明隧道施工前应做的准备工作,包含但不限于施工人员、施工机械设备、施工所需物资等。五、施工工艺;套拱采用CX

2、X厚XXCnl的混凝土浇筑,套拱长度为XX米;套拱内设IXX工字钢,间距为XXCnI,工字钢采用XX纵向连接筋连接,环向间距为XXm;导向管每根长XX米,间距为XXCm。当边仰坡各测试项目所显示的位移速度明显减缓并已基本稳定时,所产生的位移量已达到预计位移量的8090%,位移速度小于0.10.2mm/d后将尽快展开套拱的浇筑。5.1施工放样隧道套拱的施工放样,主要是平面位置和纵断高程的放样,平面位置放样我们在套拱施作时采用全站仪对拱架进行定位,确保能为管棚提供导向作用,纵断高程的测量采用水准仪,同时用全站仪校正安管斜度,确保套拱不侵入洞身。5:2.1钢架下。下料前必加清楚是属于那部分衬砌结构部

3、位的钢架,然后由技术员根据设计进行准确计算下料长度(考虑弯曲伸长量以节约钢材),然后经弯曲机进行试弯,每弯曲一次用模具校对直至合格,用记号笔精确标注弯曲机转轴的位置,作为加工该型号钢架的转轴定位标志,其它各型号的钢架加工同上。每加工1福钢拱架,为保证各部位尺寸符合设计要求必须用模具校核。5.2.2连接钢板焊接。连接钢板焊接必须符合焊接工艺要求,焊缝必须饱满,无漏焊,无焊伤,并且保证钢拱架轴线垂直钢板中心线,这样才能保证构件连接成钢架后整体的密贴和稳固,并能保证钢架各构件段在同一个平面内。5.2.3钢架的安装。钢架安装在洞口进行。安装前首先在测设定位需安装钢架基座处平放钢板或垫木,然后分段进行安

4、装,连接螺栓必须拧紧。为保证钢架稳定,套拱钢拱架一次性安装完成,用622连接筋焊接连成整体。5.2.4钢架连接需注意的连接薄弱环节。本隧道施工遵循新奥法施工原理施工,钢架连接存在上导坑拱部与下导坑边墙钢架之间二次连接,而不是一次连接成一个整体,因此存在连接上的薄弱环节,为此,各部位钢架的准确就位是保证连接质量的首要条件,要重点做好安装过程中的测量工作,这样才能保证各部位钢架的轴线在隧道的同一横断面内,才能保证各结合部位的连接质量。5.2.5导向管均采用108611111热轧无缝钢管,导向管外插角1-3度,外侧与钢拱架搭接可靠,里侧施工放样采用钢筋加固支撑,导向管共设29根,每根长两米。5.3模

5、板安装5.3.1内模套拱采用挂模施工,钢拱架、纵向连接筋、导向管安装完成后,开始施作挂内模,模板依靠22钢筋环向固定,模板完成后开始加固内模,支撑采用钢拱架和导管。5.3.2外模待内模加固完成后,按设计60Clil厚安装外模,为保证混凝土的密实度,首次装模高度不应大于1m,待完成拱脚Im混凝土浇筑后,按照混凝土浇筑时间依次将模板安装。5,4混凝土浇筑5:4.1我们将配备足够的混凝土自卸罐车,以此保持混凝土衬砌施工的连续性,定型钢模板表面做到平滑,接缝严密不漏浆。模板在使用前涂刷由业主或监理工程师批准的脱模剂。模板与支架的强度、刚度及稳定性能够安全地承受所浇筑杜的重力,侧压力及在施工中所产生的各

6、项荷载。5.4.2衬砌模板设置时以隧道中线为准,按路线垂直方向垂直架设,架设过程中将随时测量、调整,使其符合隧道中线设计标高的要求。5.4.3拱圈浇筑采用人工浇注硅,拱圈要分层浇,每层浇筑高度、次序、方向将根据搅拌能力、运输距离、浇筑速度、气温和振捣等因素予以确定,一次浇筑成型。5.5养生拱圈浇筑完成后要加覆盖物或洒水养护7天以上。5.6施工中应注意事项:5.6.1杜混合料必须同时输入搅拌机;5.6.2采用硅搅拌机、搅拌车时,要求搅拌在输送液时不得停拌,自进入拌和机至卸出的时间,不得超过杜初凝时间的一半;5.6.3各项达到指标后,应及时施工套拱,当杜强度达到2.5mpa时即可脱模。六、质量标准

7、;以高速铁路为例,如:铁路隧道工程施工安全技术规程(TB10304-2009)铁路隧道防排水施工技术指南(TZ331-2009)高速铁路隧道工程施工方技术指南(铁建设2010241号)高速铁路隧道工程施工质量验收标准(TB10753-2011)(XXX隧道工程设计图纸(XXX隧道工程施工组织设计如果建设单位、设计单位有特殊要求可自行进行调整。七、安全、环保、文明施工等技术措施;7.1安全保障措施施工生产都必须贯彻安全第一,预防为主的方针,搞好安全基础建设,强化生产管理,狠抓安全生产关键,全面提高企业整体素质和安全工作质量,以保证施工生产任务的完成。为增强全体员工安全意识,以保证隧道施工中的顺利

8、进行,特制定安全措施:7.1.1成立安全领导小组,定期召开现场调度会议,进行安全宣传。7.1.2加强安全意识教育,各类设备的操作人员必须持证上岗,严禁闲杂人员进出隧道施工现场,工作人员必须头戴安全帽,身穿工作服。7.1.3专职机电人员在作业时必须佩戴绝缘手套,所有机械设备和电器采用一箱一闸制,非专业人员禁止动用。7.L4搞好住房防火意识,必须配有防火砂、灭火器具等。7.1.5安全员应坚守岗位,配合施工人员检查洞口边仰坡是否稳定,作好安全记录。总之,科学施工、文明生产、提高认识、安全第一、上下一心、同心协力、共抓严管、杜绝一切不安全事故的发生,确保施工工作顺利进行。7.2文明施工、环保保障措施7

9、.2.1尽量利用既有便道和原有公路进行路基填料的运输,减少土地的占用。如有新修便道,完工后对新修便道进行达标整理保留备作公路养护维修便道或掘除原材料,恢复植被,恢复原貌。尽量租用当地巳有的房屋或拼装活动板房作施工生产、生活用房。7.2.2施工通道经常洒水处理,弃土场洒水湿润,施工中产生的污水处理后,按指定的地方排放。7.2.3洞口边、仰坡尽量减少开挖,必须开挖时应对边、仰坡进行防护,做到保护植被、绿化环境、水土保持。7.2.4保护施工现场和临近农田、水井、农业灌溉设施不受破坏,争取把因施工对附近村民的干扰降到最低。7.2.5土石弃方运至制定地点,严禁随意倾倒。7.2.6工程完工后,对场地和校拌

10、和场等进行清理,拆除临时建筑物,掘除硬化地面,将弃硅废物运走,同时对清理后的场地进行植被恢复,搞好租用地复耕,恢复原貌。7.2.7做好生产、生活区的卫生工作,保持工地清洁,定时打扫,生产、生活垃圾集中收集,定时清除运走,运到环保部门指定的位置。定点投药,防止蚊蝇鼠虫滋生,传播疾病。八、成品保护措施;8.1提前保护,以防止成品可能发生的损伤和污染。如在门口易碰部位,在小推车车轴的高度钉防护条等。8.2成品包裹:防止成品被损伤或污染。如人行道传和混凝土砌块应码垛,外用立板包裹,用木排运输,灯杆灯座,开关、灯具等设备也要包裹,防止在施工过程中污染。采购物资的包装:防止物资在搬用、储存至交付过程中受影

11、响而导致质量下降。采购单位在订货时间向供应商明确物资包装要求。包装及标志材料不能影响物资的质量。对装箱包装的物资,保持物资在箱内相对稳定,有装箱单和相应的技术文件,包装外部必须有明显的产品标识及防护(如防雨、易碎、倾倒、放置方向等)标志。&3对于点、码成品主要采取覆盖措施,以防止成品损伤。如工字钢、钢筋网片等覆盖,以防止操作人员和物体磕碰;高级地面用苫布或棉毡覆盖。其它需要防晒、保温养护的项目,也要采取适当的措施覆盖。8.4对于混凝土地面工程,施工后可暂时封闭,待达到上人强度并采取保护措施后在开放。8.5对已完产品实行全天候的巡逻看护,并实行标色管理,规定进入各个施工区域的人员必须佩戴由总包商

12、颁发的贴上不同颜色标记的胸卡,防止无关人员进入重点、危险区域和不发分子偷盗、破坏行为,确保产品的安全。7.6物资的采购、使用单位应对其搬运的物资进行保护,保证物资在搬运过程中不被破坏行为,并保护产品的标识。搬运考虑道路情况,搬运工具、搬运能力与天气情况等。对容易破坏、易燃易爆、易变质和有毒的物资,以及业主有特殊要求的物资,物资的采购,使用单位负责人指派人员制订专门的搬运措施,并明确搬运人员的责任。8.7贮存物资要有明显的标识,做到账、卡、物相符。对有追溯要求的物资(如钢材、水泥)应做到批号、试验单号、使用部位等清晰可查。必要时(如安全、承压、搬运方便)应规定堆放高度等。对有环境(如温度、湿度、

13、通风、清洁、采光、避光、防鼠、防虫等)要求的物资,仓库条件必须符合规定。对有毒、有害的物资与其它物资分开存放。对易燃、易爆的物资与助燃物资(如乙淡和氧气)分开存放,且保持规定的距离。对保质期的要求的物资(如水泥)有明显的保质期标识,做到先进先出,并定期检查质量情况,发现有质量变化时,记录下来,报物资设备现场管理部评价和处置。九、其他应注意的问题。可根据隧道施工概况及施工需求自行填写附件及附图:1.作业指导书;2.平面布置图;3.结构尺寸图;4.桩位图:5.施工程序图;等等。交底人:复核人:接收人:接底单位及签字接底单位负责人接底项目隧道套拱(导向墙)施工技术交底日期接底者签字顺号姓名职务或职名所属单位12345678910111213141516
