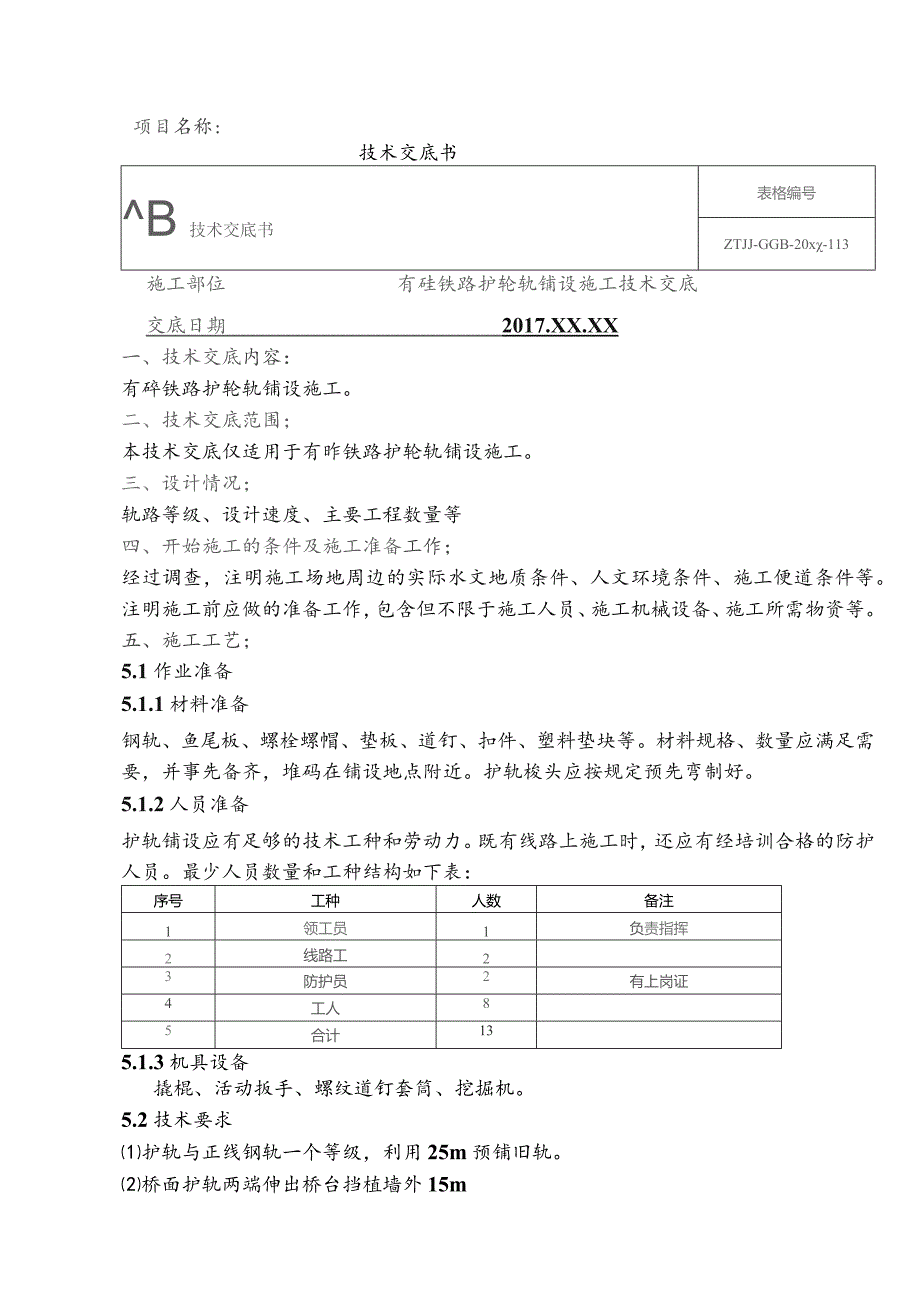

1、项目名称:技术交底书B技术交底书表格编号ZTJJ-GGB-20x-113施工部位有硅铁路护轮轨铺设施工技术交底交底日期2017.XX.XX一、技术交底内容：有碎铁路护轮轨铺设施工。二、技术交底范围；本技术交底仅适用于有昨铁路护轮轨铺设施工。三、设计情况；轨路等级、设计速度、主要工程数量等四、开始施工的条件及施工准备工作；经过调查，注明施工场地周边的实际水文地质条件、人文环境条件、施工便道条件等。注明施工前应做的准备工作，包含但不限于施工人员、施工机械设备、施工所需物资等。五、施工工艺；5.1作业准备5.1.1材料准备钢轨、鱼尾板、螺栓螺帽、垫板、道钉、扣件、塑料垫块等。材料规格、数量应满足需要

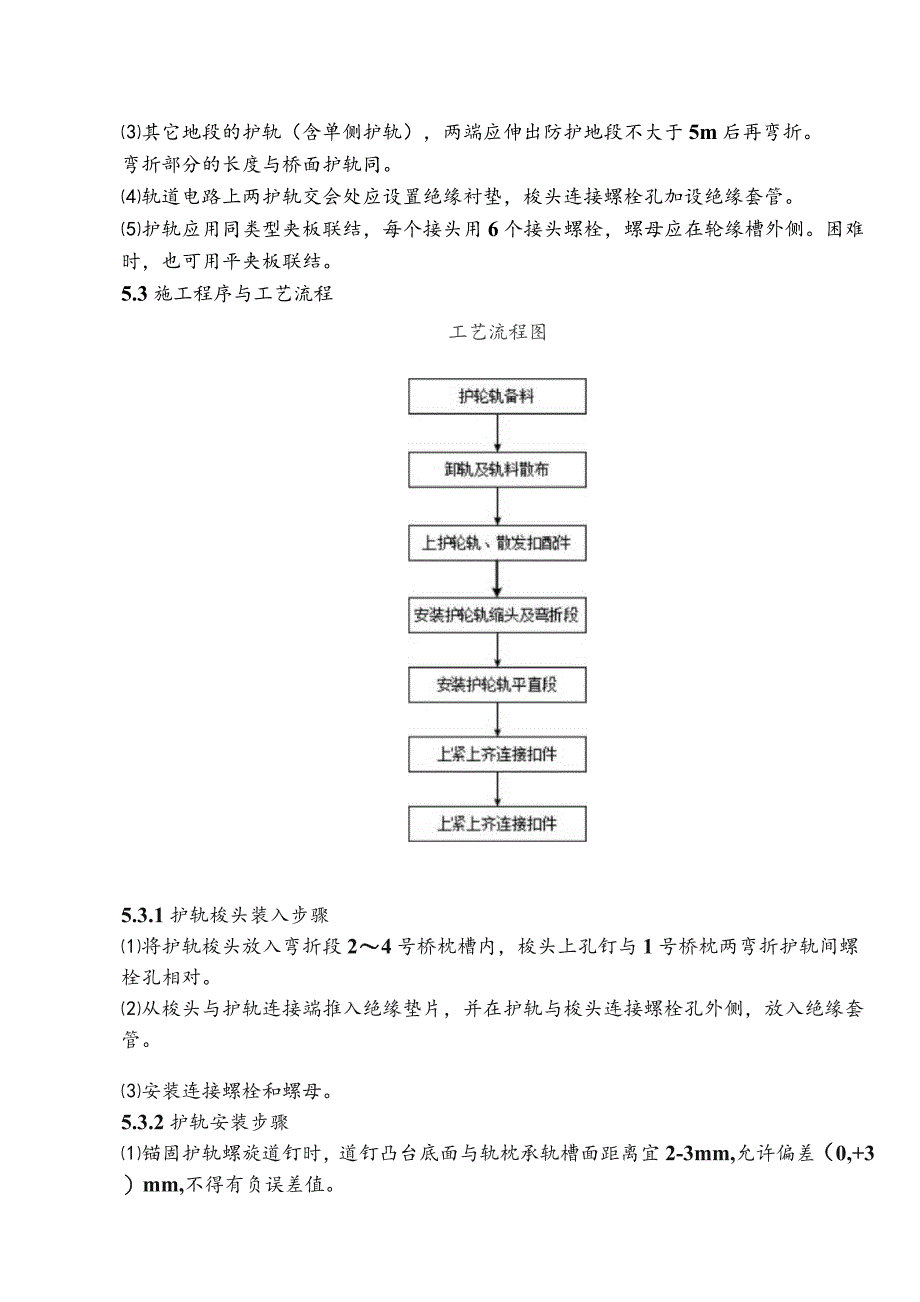

2、，并事先备齐，堆码在铺设地点附近。护轨梭头应按规定预先弯制好。5.1.2人员准备护轨铺设应有足够的技术工种和劳动力。既有线路上施工时，还应有经培训合格的防护人员。最少人员数量和工种结构如下表：序号工种人数备注1领工员1负责指挥2线路工23防护员2有上岗证4工人85合计135.1.3机具设备撬棍、活动扳手、螺纹道钉套筒、挖掘机。5.2技术要求护轨与正线钢轨一个等级，利用25m预铺旧轨。桥面护轨两端伸出桥台挡植墙外15m其它地段的护轨（含单侧护轨），两端应伸出防护地段不大于5m后再弯折。弯折部分的长度与桥面护轨同。轨道电路上两护轨交会处应设置绝缘衬垫，梭头连接螺栓孔加设绝缘套管。护轨应用同类型夹板
3、联结，每个接头用6个接头螺栓，螺母应在轮缘槽外侧。困难时，也可用平夹板联结。5.3施工程序与工艺流程工艺流程图5.3.1护轨梭头装入步骤将护轨梭头放入弯折段24号桥枕槽内，梭头上孔钉与1号桥枕两弯折护轨间螺栓孔相对。从梭头与护轨连接端推入绝缘垫片，并在护轨与梭头连接螺栓孔外侧，放入绝缘套管。安装连接螺栓和螺母。5.3.2护轨安装步骤锚固护轨螺旋道钉时，道钉凸台底面与轨枕承轨槽面距离宜2-3mm,允许偏差（0,+3）mm,不得有负误差值。安放护轨轨下橡胶垫板。安放护轨。按规定的号码安装扣板（偏差过大时可调整扣板号码）。安装弹簧垫圈及平垫圈并拧紧螺母，扭矩在30-50NIn为宜。安装护轨时在有轨道

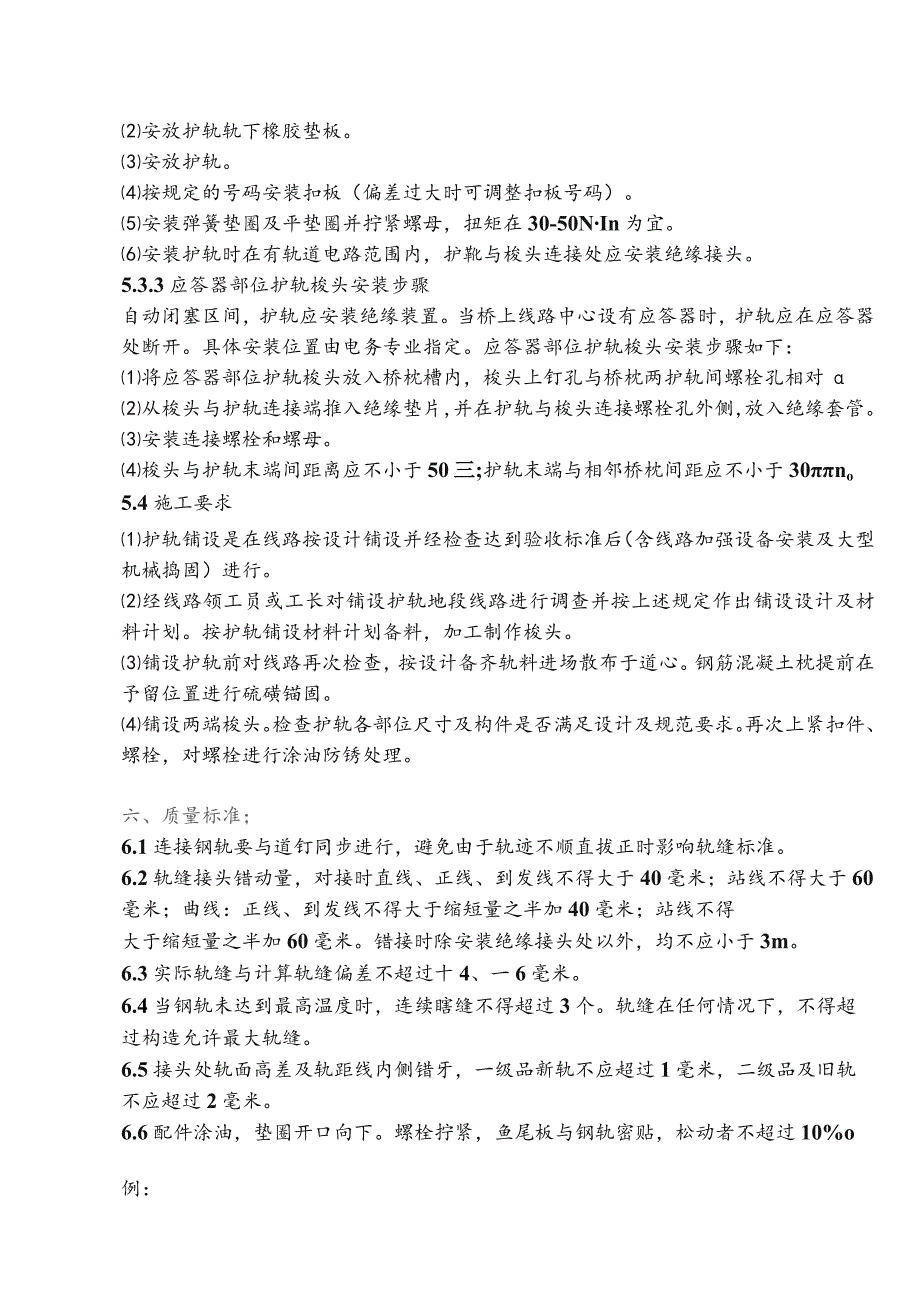

4、电路范围内，护靴与梭头连接处应安装绝缘接头。5.3.3应答器部位护轨梭头安装步骤自动闭塞区间，护轨应安装绝缘装置。当桥上线路中心设有应答器时，护轨应在应答器处断开。具体安装位置由电务专业指定。应答器部位护轨梭头安装步骤如下：将应答器部位护轨梭头放入桥枕槽内，梭头上钉孔与桥枕两护轨间螺栓孔相对从梭头与护轨连接端推入绝缘垫片，并在护轨与梭头连接螺栓孔外侧，放入绝缘套管。安装连接螺栓和螺母。梭头与护轨末端间距离应不小于50三;护轨末端与相邻桥枕间距应不小于30no5.4施工要求护轨铺设是在线路按设计铺设并经检查达到验收标准后（含线路加强设备安装及大型机械捣固）进行。经线路领工员或工长对铺设护轨地段线
5、路进行调查并按上述规定作出铺设设计及材料计划。按护轨铺设材料计划备料，加工制作梭头。铺设护轨前对线路再次检查，按设计备齐轨料进场散布于道心。钢筋混凝土枕提前在予留位置进行硫磺锚固。铺设两端梭头。检查护轨各部位尺寸及构件是否满足设计及规范要求。再次上紧扣件、螺栓，对螺栓进行涂油防锈处理。六、质量标准；6.1连接钢轨要与道钉同步进行，避免由于轨迹不顺直拔正时影响轨缝标准。6.2轨缝接头错动量，对接时直线、正线、到发线不得大于40毫米；站线不得大于60毫米；曲线：正线、到发线不得大于缩短量之半加40毫米；站线不得大于缩短量之半加60毫米。错接时除安装绝缘接头处以外，均不应小于3m。6.3实际轨缝与计
6、算轨缝偏差不超过十4、一6毫米。6.4当钢轨未达到最高温度时，连续瞎缝不得超过3个。轨缝在任何情况下，不得超过构造允许最大轨缝。6.5接头处轨面高差及轨距线内侧错牙，一级品新轨不应超过1毫米，二级品及旧轨不应超过2毫米。6.6配件涂油，垫圈开口向下。螺栓拧紧，鱼尾板与钢轨密贴，松动者不超过10%o例：铁路轨道工程施工质量验收标准(TB/10413-2003)高速铁路轨道工程施工质量验收标准TB10754-2010轨道工程设计图纸轨道工程施工组织设计如果建设单位、设计单位有特殊要求可自行进行调整。七、安全、环保、文明施工等技术措施；7.1安全保障措施7.Ll车辆走行时，严禁装卸轨料。7.1.2在
7、线路上作业时要注意行车安全，来车要及时让道，工具和配件不得放在钢轨上。7.1.3严禁跳车、扒车和钻车，上下车时，必须等停稳后才准下车。7.1.4在施工地点，开始施工时，应按照规定设置防护。7.1.5在线路上进行工作时，施工领导人和担任防护的信号员应随时注意前后来车，及时通知工作人员停止作业，准备好线路，挪开材料工具。7.1.6安装夹板时，应使用扳手的一端或小撬棍导孔，禁止用手指对准螺栓孔。7.1.7用撬棍将钢轨拨到轨枕上时，工作人员应听从号子一齐拨动，并随时注意，以防钢轨锤击撬棍伤人。7.1.8上扣件时禁止将手伸入承轨槽和钢轨底之间。拨动扣件和钢筋杜枕时，用手推撬棍，防止手拉撬棍碰伤头。7.1
8、.9工程列车通过前，线路上作业的施工人员应撤至路基上避让，所用工具轨料不得侵限。7.1.10施工时要穿防滑鞋、带安全帽佩带上岗证；作业时应相互配合做好安全保障工作,7.2文明施工、环保保障措施7.2.1尽量利用既有便道和原有公路进行道碓的运输，减少土地的占用。如有新修便道，完工后对新修便道进行达标整理保留备作公路养护维修便道或掘除原材料，恢复植被，恢复原貌。尽量租用当地巳有的房屋或拼装活动板房作施工生产、生活用房。7.2.2施工通道经常洒水处理，弃土场洒水湿润，施工中产生的污水处理后，按指定的地方排放。7.2.3各类机械所用的棉纱、润滑油包装、机油桶等应集中堆放，统一处理，不得随意丢弃。7.2
9、.4保护施工现场和临近农田、水井、农业灌溉设施不受破坏，争取把因施工对附近村民的干扰降到最低。7.2.5做好生产、生活区的卫生工作，保持工地清洁，定时打扫，生产、生活垃圾集中收集，定时清除运走，运到环保部门指定的位置。定点投药，防止蚊蝇鼠虫滋生，传播疾病。7.2.6水污染的防治措施1）施工废水、生活污水按有关要求进行处理，不得直接排放。2）清洗骨料的水和其他施工废水，采取过滤、沉淀或其他方法处理后方可排放，以此避免污染河道和周围环境。3）施工机械的废油废水，采用隔油池等有效措施加以处理，不得超标排放。4）生活污水采用二级生化或粪池等措施进行进化处理，经检查符合标准后方准进行。7.2.7噪声污染
