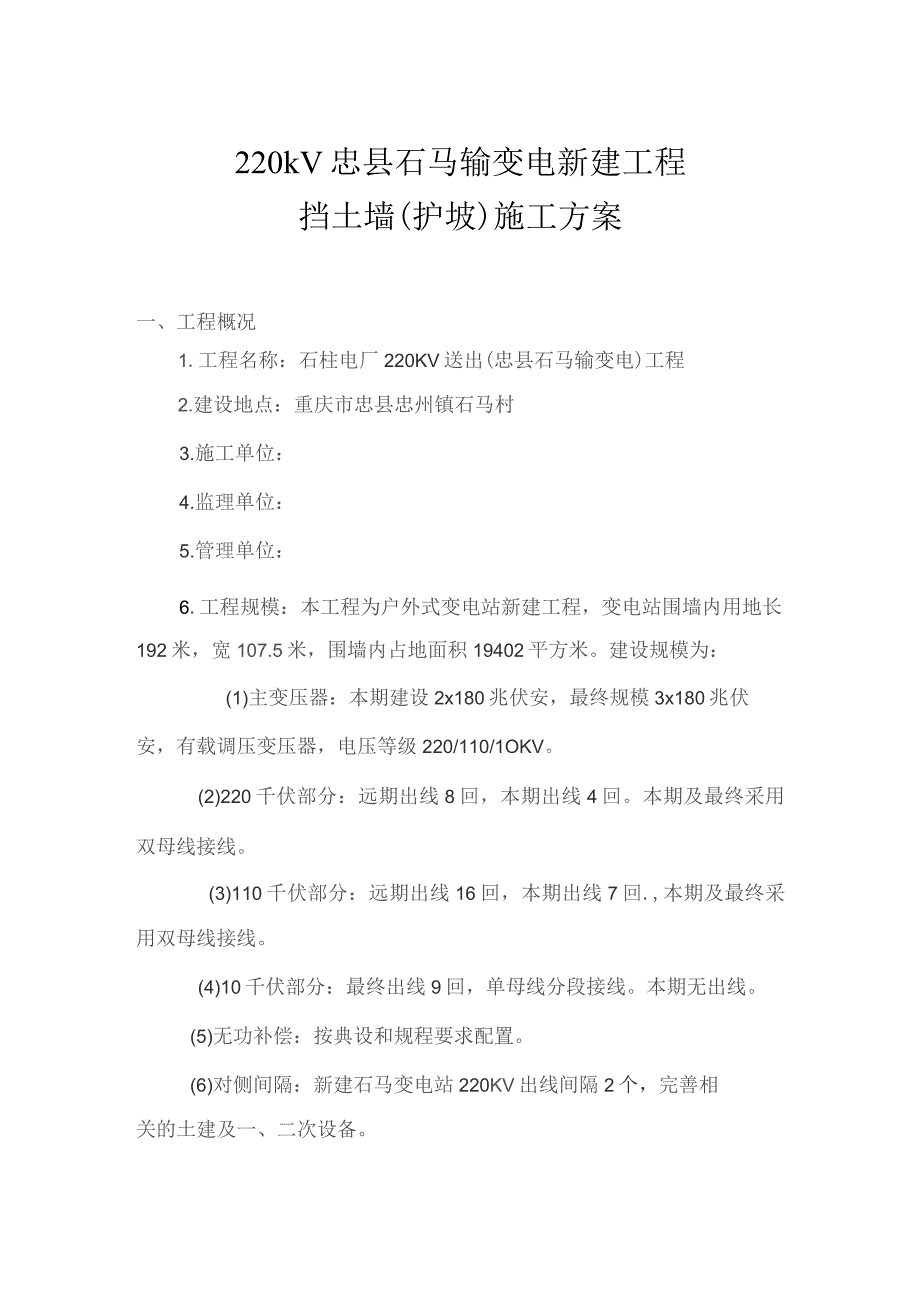

1、220kV忠县石马输变电新建工程挡土墙(护坡)施工方案一、工程概况1.工程名称：石柱电厂220KV送出(忠县石马输变电)工程2.建设地点：重庆市忠县忠州镇石马村3.施工单位：4.监理单位：5.管理单位：6.工程规模：本工程为户外式变电站新建工程，变电站围墙内用地长192米，宽107.5米，围墙内占地面积19402平方米。建设规模为：(1)主变压器：本期建设2x180兆伏安，最终规模3x180兆伏安，有载调压变压器，电压等级220/110/1OKV。(2)220千伏部分：远期出线8回，本期出线4回。本期及最终采用双母线接线。(3)110千伏部分：远期出线16回，本期出线7回.,本期及最终采用双母

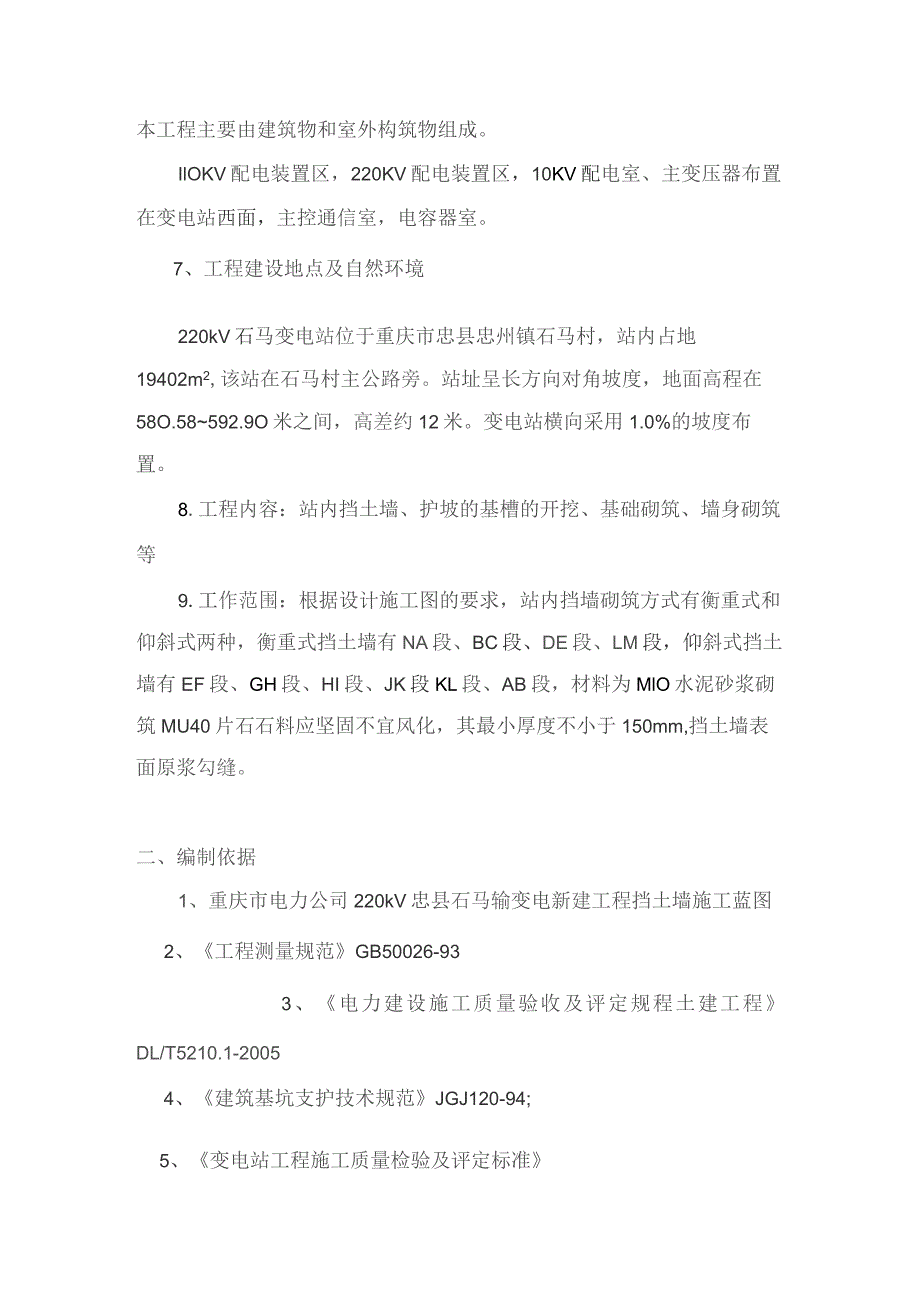

2、线接线。(4)10千伏部分：最终出线9回，单母线分段接线。本期无出线。(5)无功补偿：按典设和规程要求配置。(6)对侧间隔：新建石马变电站220KV出线间隔2个，完善相关的土建及一、二次设备。本工程主要由建筑物和室外构筑物组成。IlOKV配电装置区，220KV配电装置区，10KV配电室、主变压器布置在变电站西面，主控通信室，电容器室。7、工程建设地点及自然环境220kV石马变电站位于重庆市忠县忠州镇石马村，站内占地19402m2,该站在石马村主公路旁。站址呈长方向对角坡度，地面高程在58O.58592.9O米之间，高差约12米。变电站横向采用1.0%的坡度布置。8.工程内容：站内挡土墙、护坡的
3、基槽的开挖、基础砌筑、墙身砌筑等9.工作范围：根据设计施工图的要求，站内挡墙砌筑方式有衡重式和仰斜式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为MlO水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm,挡土墙表面原浆勾缝。二、编制依据1、重庆市电力公司220kV忠县石马输变电新建工程挡土墙施工蓝图2、工程测量规范GB50026-933、电力建设施工质量验收及评定规程土建工程DL/T5210.1-20054、建筑基坑支护技术规范JGJ120-94;5、变电站工程施工质量检验及评定标准6、建筑地基处理技术

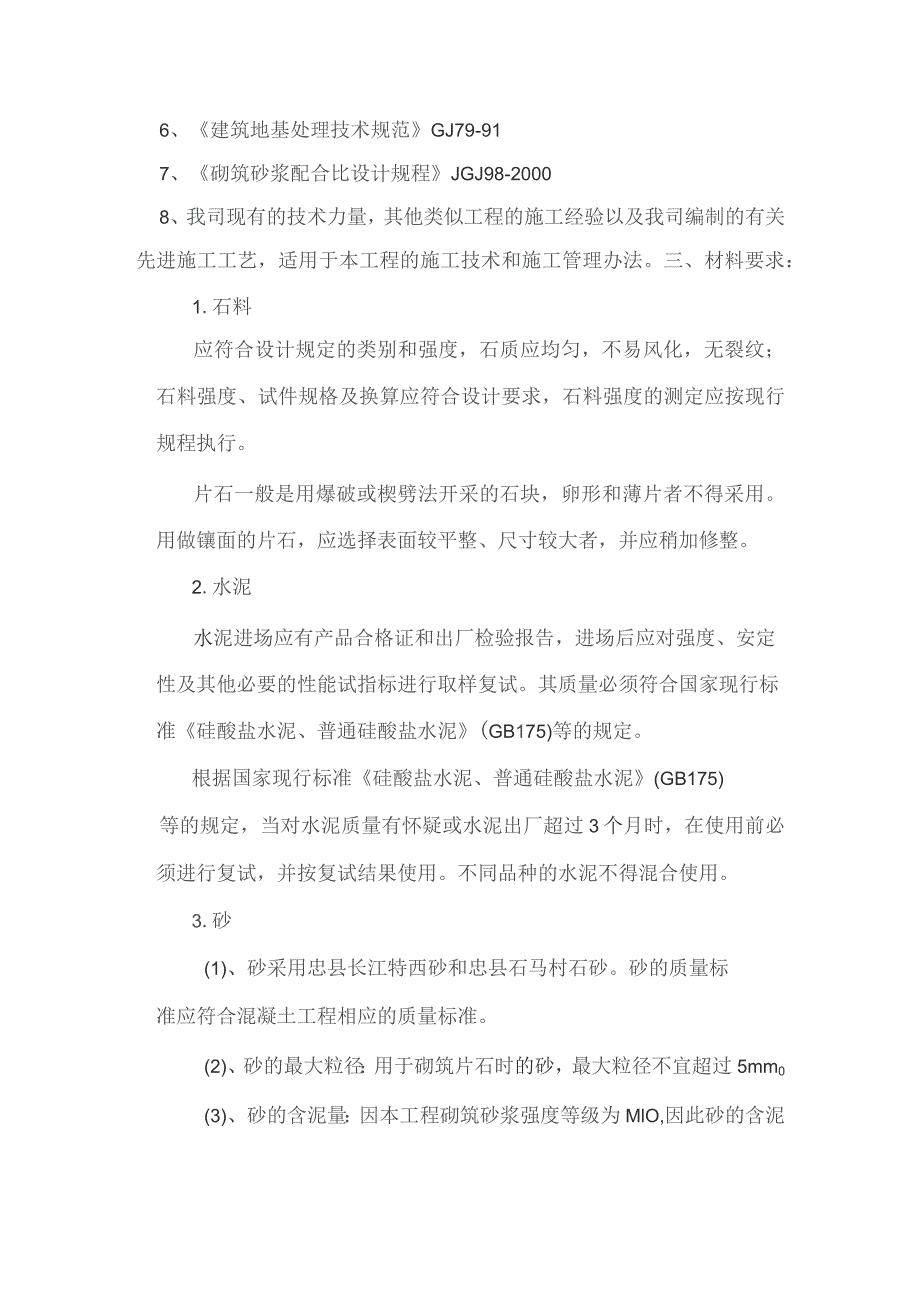

4、规范GJ79-917、砌筑砂浆配合比设计规程JGJ98-20008、我司现有的技术力量，其他类似工程的施工经验以及我司编制的有关先进施工工艺，适用于本工程的施工技术和施工管理办法。三、材料要求：1.石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行规程执行。片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。2.水泥水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。其质量必须符合国家现行标准硅酸盐水泥、普通硅酸
5、盐水泥(GB175)等的规定。根据国家现行标准硅酸盐水泥、普通硅酸盐水泥(GB175)等的规定，当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。3.砂(1)、砂采用忠县长江特西砂和忠县石马村石砂。砂的质量标准应符合混凝土工程相应的质量标准。(2)、砂的最大粒径：用于砌筑片石时的砂，最大粒径不宜超过5mm0(3)、砂的含泥量：因本工程砌筑砂浆强度等级为MlO,因此砂的含泥量应不大于3%。4,水砌筑砂浆所用的水宜采用饮用水，当采用其他水源时，应按有关标准确认合格后使用。砂浆按设计规定，片石挡土墙砌筑采用强度等级为MIo的水泥砂浆砌筑、沟
6、缝、抹面，砂浆的配合比应通过试验确定，砂浆应有良好的和易性，圆锥体沉入度50mm-70mm,气温较高时可适当增大。四、施工工艺及流程原材料送检砂浆拌制砂浆拌制施工准备1、基础测量放线根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。2、基坑开挖(1)、挡土墙基坑采用挖掘机开挖，人工配合挖掘机刷底。基础的部位尺寸、形状埋置深度均按设计要求进行施工。当基础开挖后若发现与设计情况有出入时，应按实际情况调整设计。并向有关部门汇
7、报。(2)、基础开挖为明挖基坑，在松软地层或陡坡基层地段开挖时，基坑不宜全段贯通，而应采用跳槽办法开挖，以防止上部失稳。当基底土质为碎石土、砂砾土、砂性土、黏性土等时，将其整平夯实。(3)、基坑用挖掘机开挖时，应有专人指挥，在开挖过程中不得超挖，避免扰动基底原状土。(4)、基坑刷底时要预留10%的反坡(即内低外高)预留坡底的作用是防止墙内土的挤压力引起挡土墙向外滑动。(5)、开挖基坑的土方，在场地有条件堆放时，一定要留足回填需用的好土；多余的土方应一次运走，避免二次倒运。(6)、在基槽边弃土时，应保证边坡稳定。当土质好时，槽边的堆土应距基槽上口边缘1.2米以外，高度不得超过1.5m。(7)、任
8、何土质基坑挖至标高后不得长时间暴露，扰动或浸泡，而削弱基底承载能力。基底尽量避免超挖，如有超挖或松动应将其夯实，基坑开挖完成后，应放线复验，确认位置无误并经监理工程师签认后，方可进行基础施工。3、砂浆拌制(1)、砂浆采用机械搅拌，投料顺序应先倒砂、水泥，最后加水。搅拌时间宜为35min,不得少于90s。砂浆稠度应控制在50mm70mmp(2)、砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在34h内使用完毕，气温超过30C时，宜在23h内使用完毕。发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。(3)、为改善水泥砂将的和易性，可掺入无机塑化剂或以皂化松香为主要成份的
9、微沫剂等有机塑化剂，其掺量可通过试验确定。(4)、砂浆试块：每工作台班需制作立方体试块2组(6块)，如砂浆配合比变化时，应相应制作试块。4、扩展基础浇筑(1)、开挖基槽及处理后，检查基底尺寸及标高，报请监理工程师验收，浇注前要检查基坑底预留坡度是否为10%(即内低外高)，预留坡度的作用是防止墙内土的挤压力引起墙体向外滑动。验收合格后浇注垫层(2)、进行放线扩展基础，支模前放出基础底边线和顶边线之间挂线控制挡土墙的坡度。(3)、支模：模板采用15mm厚覆膜光面多层木板，50x100木访背楞。要求模板拼缝整齐，做到横平竖直，施工过程必须横向、竖向均拉通直线检查。竖向拼缝需错缝，错缝位置为模板长度的
10、一半。操作时按从下到上顺序边拼校正边加固，保证施工位置平整不漏浆。(4)、浇注：浇注时用振动棒振捣，防止出现蜂窝、麻面等影响质量及观感的现象。每隔1015m设置一道变形缝，变形缝用30mm厚的聚苯乙烯板隔离，要求隔离必须完整彻底不得有缝隙，以保证挡土墙各段完全分离。5.片石墙身砌筑(1)、放线：基础施工完进行墙身测量放样，用全站仪找出挡土墙的控制线，并根据基础测量放样控制点测定出墙身内外边线，以及各伸缩沉降缝的位置，检查每端的衔接是否顺直。(2)、基础转角和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处，应留成斜槎。(3)、基础砌筑时，石块间较大的空隙应先填塞砂浆，后用碎石块嵌塞，不
11、得采用先摆碎石块，后塞砂浆或干填碎石块方法。(4)、基础灰缝厚度2()mm30mm,砂浆应饱满，石块间不得有相互接触现象。(5)、砌筑前应将石料表面泥垢清扫干净，并用水湿润。砌筑时必须两面立杆挂线或样板挂线，外面线应顺直整齐、逐层收坡，内面线可大致适顺以保证砌体各部尺寸符合设计要求，浆砌石底面应卧浆铺砌，立缝填浆补实，不得有空隙和立缝贯通现象。砌筑工作中断时，可将砌好的石层孔隙用砂浆填满，再砌时表面要仔细清扫干净、洒水湿润。工作段的分段位置宜在伸缩缝和沉降缝处，各段水平缝应一致。(6)、当基础完成后立即回填，以小型机械进行分层夯实，并以表层稍留向外斜坡，以免积水渗入浸泡基底。6、墙体砌筑规定及
12、要求一般规定：(1)、为了控制好墙身内外侧的坡度，在砌筑前，首先用松木板钉好坡度架，其坡度按各段设计图纸进行控制。坡度架制作好后立于砌筑段的两端，并拉小线进行砌筑。(2)、砌筑顺序以分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。分层砌筑时，应先角石，后边石或面石，最后才填腹石。(3)、因此段挡土墙较长，砌体除分层外，还要按图纸设计要求分段砌筑。分段砌筑时，分段位置应设在变形缝或伸缩缝处，各段水平砌缝应一致。相邻砌筑高差不宜超过1.2m。缝板安装应位置准确、牢固，缝板材料应符合设计规定。(4)、相邻挡土墙设计高差较大时应先砌筑高墙段。挡土墙每天连续砌筑
13、高度不宜超过l2m。砌筑中墙体不得移位变形。(5)、砌筑挡土墙应保证砌体宽(厚)度符合设计要求，砌筑中应经常校正挂线位置。(6)、砌石底面应卧浆铺砌，立缝填浆捣实，不得有空缝和贯通立缝。砌筑中断时，应将砌筑好的石层空隙用砂浆填满。再砌筑时石层表面应清扫干净，洒水湿润。工作缝应留斜茬。(7)、挡土墙外露面应留深IOmnr20mm的勾缝槽，按设计要求勾缝。(8)、片石分层砌筑以23层石块组成一工作层，每工作层的水平缝大致平齐，竖缝应错开，不能贯通。(9)、外圈定位行列和转角石选择形状方正、尺寸相对较大的片石，并长短相间地与里层砌块立交接成一体，上下层石块也应交错排列，避免竖缝重合，砌缝宽度一般不应
14、大于4cm。(10)、较大的砌块应使用于下层，石块宽面朝下，石块之间均要有砂浆隔开，不得直接接触，竖缝较宽时可在砂浆中塞以碎石块，但不得在砌块下面用小石子支垫。(11)、砌体中的石块应大小搭配、相互错叠、咬接密实并备有各种小石块，作挤浆填缝之用，挤浆时可用小锤将小石子敲入缝中。(12)、预埋泄水管应位置准确。泄水孔每隔2米设一个，渗水处适当加密，上下排泄水孔应交错设置。(13)、泄水孔向外横坡为3%,最底层泄水管距地面高度为30cmo进水口填级配碎石反滤层进行处理。砌筑要求：(1)、宜23层石块组成一工作层，每工作层的水平缝应大致找平。立缝应相互错开，不得贯通；应选择大尺寸的片石砌筑砌体下部；
15、转角外边缘处应用较大及较方正的片石长短交替与内层砌块咬砌。(2)、墙体外圈定位行列与转角石应先选择表面较平、尺寸较大的石块，浆砌时，长短相间并与里层石块咬紧，上下层竖缝错开，缝宽不大于4cm,分层砌筑应将大块石料用于下层，每处石块形状及尺寸应合适。竖缝较宽者可塞以小石子，但不能在石下用高于砂浆层的小石支垫。排列时，应将石块交错，坐实挤紧，尖锐凸出部分应敲除。(3)、砌筑处露面应选择有平面的石块。使砌体表面整齐，不得使用小石块镶垫。(4)、砌体中的石块应大小搭配、相互错叠、咬接牢固，较大及较方正的片石应宽面朝下，石块之间应用砂浆填灌密实，不得干砌。(5)、勾缝：勾缝具有防止有害气体和风、雨等侵蚀砌体内部，延长构筑物使用年限及装饰外形美观等作用。本分项工程挡土墙勾缝采用凹缝进行施工。勾缝宜采用1:1.51:2的水泥砂浆，并应嵌入砌缝内约2cm。勾缝前，应先清理缝槽，用水冲洗湿润，再在缝内抹适量水泥净浆。勾缝应保持砌后自然缝，不应有瞎缝、丢缝、裂纹和粘结不牢等现象。成活的灰缝水平缝与竖直缝应深浅一致、交圈对口、密实光滑，搭接处平整，阳角方正，阴角处不能上下直通，不能有丢缝、瞎缝现象。灰缝应整齐、拐角圆滑、宽度一致、不出毛刺，不得空鼓、脱落。7、墙背填料1、墙背填料需待砌体砂浆强度达到70%以上时，方可
