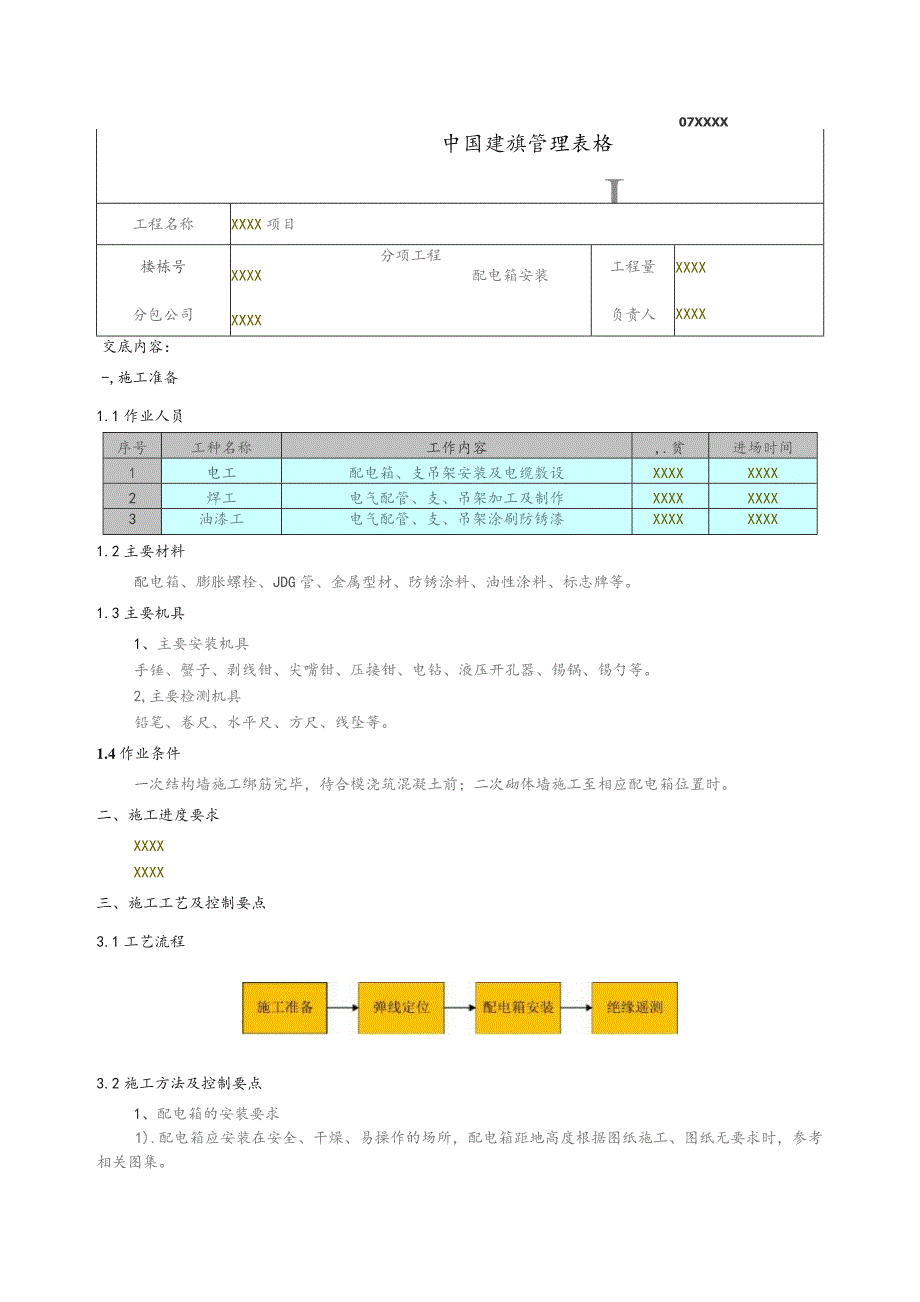

J02-130(安装) 07XXXX 配电箱安装技术交底.docx_第1页
第1页 / 共6页

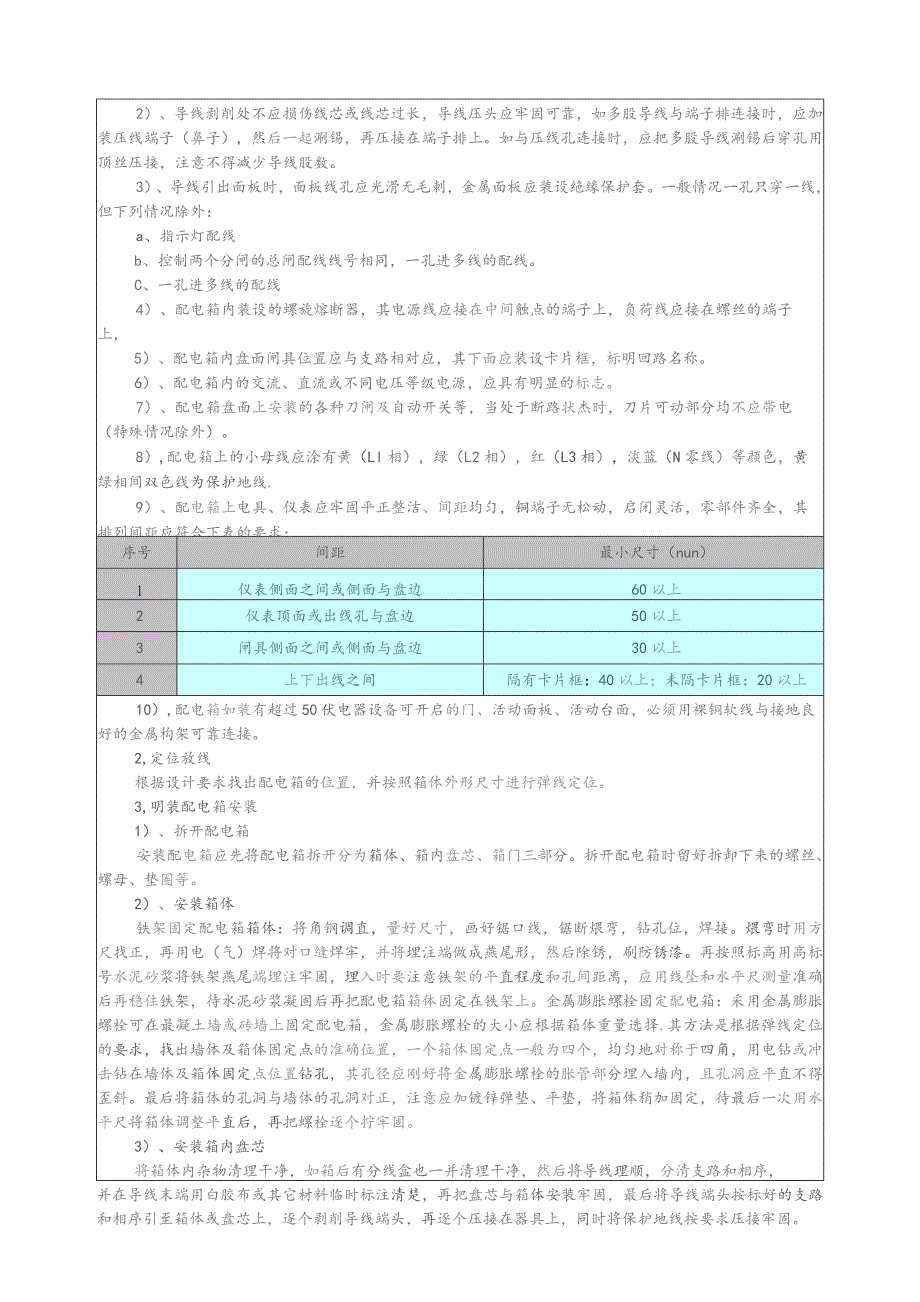

J02-130(安装) 07XXXX 配电箱安装技术交底.docx_第2页
第2页 / 共6页
J02-130(安装) 07XXXX 配电箱安装技术交底.docx_第3页
第3页 / 共6页
J02-130(安装) 07XXXX 配电箱安装技术交底.docx_第4页
第4页 / 共6页
J02-130(安装) 07XXXX 配电箱安装技术交底.docx_第5页
第5页 / 共6页
J02-130(安装) 07XXXX 配电箱安装技术交底.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《J02-130(安装) 07XXXX 配电箱安装技术交底.docx》由会员分享,可在线阅读,更多相关《J02-130(安装) 07XXXX 配电箱安装技术交底.docx(6页珍藏版)》请在第壹文秘上搜索。

1、07XXXX中国建旗管理表格分项工程技术交底卡ICSCEC81-JS-B011工程名称XXXX项目楼栋号分包公司分项工程XXXX配电箱安装XXXX工程量负责人XXXXXXXX交底内容:-,施工准备1.1作业人员序号工种名称工作内容,.贫进场时间1电工配电箱、支吊架安装及电缆敷设XXXXXXXX2焊工电气配管、支、吊架加工及制作XXXXXXXX3油漆工电气配管、支、吊架涂刷防锈漆XXXXXXXX1.2主要材料配电箱、膨胀螺栓、JDG管、金属型材、防锈涂料、油性涂料、标志牌等。1.3主要机具1、主要安装机具手锤、蟹子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺等。2,主要检测机具铅笔、卷

2、尺、水平尺、方尺、线坠等。1.4作业条件一次结构墙施工绑筋完毕,待合模浇筑混凝土前;二次砌体墙施工至相应配电箱位置时。二、施工进度要求XXXXXXXX三、施工工艺及控制要点3.1工艺流程3.2施工方法及控制要点1、配电箱的安装要求1).配电箱应安装在安全、干燥、易操作的场所,配电箱距地高度根据图纸施工、图纸无要求时,参考相关图集。2)、导线剥削处不应损伤线芯或线芯过长,导线压头应牢固可靠,如多股导线与端子排连接时,应加装压线端子(鼻子),然后一起涮锡,再压接在端子排上。如与压线孔连接时,应把多股导线涮锡后穿孔用顶丝压接,注意不得减少导线股数。3)、导线引出面板时,面板线孔应光滑无毛刺,金属面板

3、应装设绝缘保护套。一般情况一孔只穿一线,但下列情况除外:a、指示灯配线b、控制两个分闸的总闸配线线号相同,一孔进多线的配线。C、一孔进多线的配线4)、配电箱内装设的螺旋熔断器,其电源线应接在中间触点的端子上,负荷线应接在螺丝的端子上,5)、配电箱内盘面闸具位置应与支路相对应,其下面应装设卡片框,标明回路名称。6)、配电箱内的交流、直流或不同电压等级电源,应具有明显的标志。7)、配电箱盘面上安装的各种刀闸及自动开关等,当处于断路状杰时,刀片可动部分均不应带电(特殊情况除外)。8),配电箱上的小母线应涂有黄(Ll相),绿(L2相),红(L3相),淡蓝(N零线)等颜色,黄绿相间双色线为保护地线.9)

4、、配电箱上电具、仪表应牢固平正整洁、间距均匀,铜端子无松动,启闭灵活,零部件齐全,其排列间距应符合下表的要求:序号间距最小尺寸(nun)1仪表侧面之间或侧面与盘边60以上2仪表顶面或出线孔与盘边50以上3闸具侧面之间或侧面与盘边30以上4上下出线之间隔有卡片框:40以上;未隔卡片框:20以上10),配电箱如装有超过50伏电器设备可开启的门、活动面板、活动台面,必须用裸铜软线与接地良好的金属构架可靠连接。2,定位放线根据设计要求找出配电箱的位置,并按照箱体外形尺寸进行弹线定位。3,明装配电箱安装1)、拆开配电箱安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。拆开配电箱时留好拆卸下来的螺

5、丝、螺母、垫圈等。2)、安装箱体铁架固定配电箱箱体:将角钢调直,量好尺寸,画好锯口线,锯断煨弯,钻孔位,焊接。煨弯时用方尺找正,再用电(气)焊将对口缝焊牢,并将埋注端做成燕尾形,然后除锈,刷防锈漆。再按照标高用高标号水泥砂浆将铁架燕尾端埋注牢固,埋入时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳住铁架,待水泥砂浆凝固后再把配电箱箱体固定在铁架上。金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在最凝土墙或砖墙上固定配电箱,金属膨胀螺栓的大小应根据箱体重量选择.其方法是根据弹线定位的要求,找出墙体及箱体固定点的准确位置,一个箱体固定点一般为四个,均匀地对称于四角,用电钻或冲击钻在墙体

6、及箱体固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内,且孔洞应平直不得歪斜。最后将箱体的孔洞与墙体的孔洞对正,注意应加镀锌弹垫、平垫,将箱体稍加固定,待最后一次用水平尺将箱体调整平直后,再把螺栓逐个拧牢固。3)、安装箱内盘芯将箱体内杂物清理干净,如箱后有分线盒也一并清理干净,然后将导线理顺,分清支路和相序,并在导线末端用白胶布或其它材料临时标注清楚,再把盘芯与箱体安装牢固,最后将导线端头按标好的支路和相序引至箱体或盘芯上,逐个剥削导线端头,再逐个压接在器具上,同时将保护地线按要求压接牢固。4)、安装箱盖把箱盖安装在箱体上。用仪表校对箱内电具有无差错,调整无误后试送电,最后把此配电

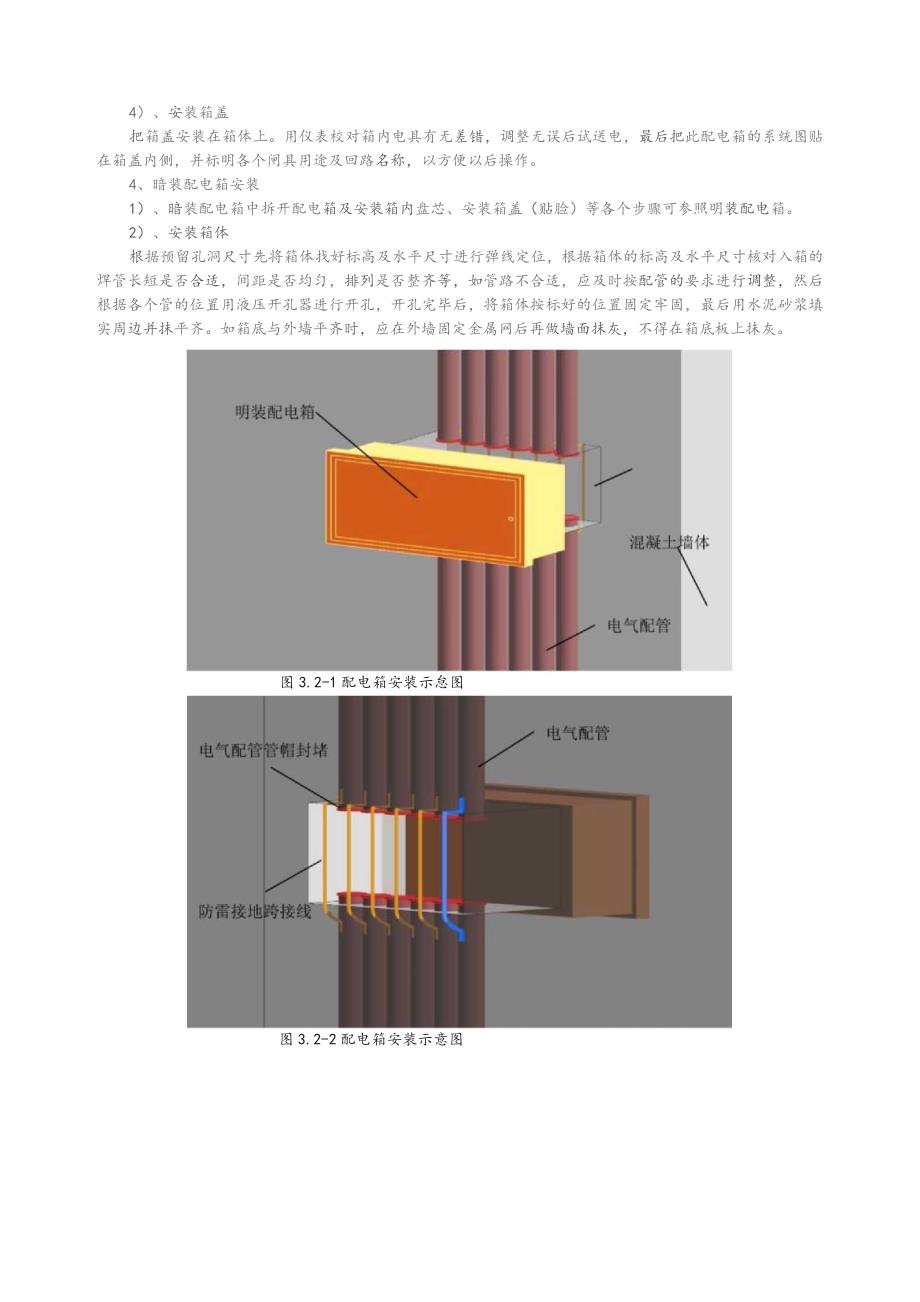

7、箱的系统图贴在箱盖内侧,并标明各个闸具用途及回路名称,以方便以后操作。4、暗装配电箱安装1)、暗装配电箱中拆开配电箱及安装箱内盘芯、安装箱盖(贴脸)等各个步骤可参照明装配电箱。2)、安装箱体根据预留孔洞尺寸先将箱体找好标高及水平尺寸进行弹线定位,根据箱体的标高及水平尺寸核对入箱的焊管长短是否合适,间距是否均匀,排列是否整齐等,如管路不合适,应及时按配管的要求进行调整,然后根据各个管的位置用液压开孔器进行开孔,开孔完毕后,将箱体按标好的位置固定牢固,最后用水泥砂浆填实周边并抹平齐。如箱底与外墙平齐时,应在外墙固定金属网后再做墙面抹灰,不得在箱底板上抹灰。图3.2-1配电箱安装示怠图图3.2-2配

8、电箱安装示意图0B3.2-3明装配电箱示意图5、绝嫁遥测配电箱(盘)全部电器安装完毕后,用500伏兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间,相线与零线之间,相线与地线之间,零线与地线之间。两人进行摇测,同时做好记录。四、成品保护措施1、配电箱箱体安装完后,应采取保护措施,避免土建刮腻子、喷浆、刷油漆时污染箱体内壁。箱体内各个线管管口应堵塞严密,以防杂物进入线管内。2、安装箱盘盘芯、面板或贴脸时,应注意保持墙面整洁。安装完后应锁好箱门,以防箱内电具、仪表损坏。五、质量保证措施5.1材料质量保证措施1、电气用配管、跨接线、螺母等验收质量合格,有相关的资质证明材料。2、明/暗配电箱进场验

9、收合格,有相关的资质证明资料。相关电气测试报告合格、有效。5.2施工质量保证措施1、在明/暗配电箱安装施工前,利用BIM技术进行施工工艺图的绘制,确保明/暗配电箱安装的位置、标高正确。2、严格按照规范、图集要求,进行施工要求和监督。3、施工过程中应严格按照施工质量标准执行。六、安全注意*项1、设备在搬运和安装时应采取防振、防潮,防止框架变形和漆面受损等措施。2、安装过程中,要注意对已完工项目及设备配件的成品保护,防止磕碰,不得利用开关柜支棒脚手板。3、安装配电箱、盘面和器具时,应防止倾倒和坠落伤人。4、配电箱安装后为防止箱内电气元器件受损,箱门应加锁。5、送电试亮前,要通知现场有关施工人员,非

10、电气工作人员禁止乱动电气器具。6、双路电源进线的配电柜压电缆时,注意主回路和备用回路的顺序。7、使用临电调试时,应将正式进线电源的了零、地线同时拆除,否则有可能出现临电开关频繁跳闸。七、绿色施工措施1、材料运输与存储时注意覆盖于降尘处理。2、在施工过程中注意现场清理,做到工完场清。3、施工废料集中堆放在垃圾池内,垃圾运送过程中注意清洁。A,质量标准8.1主控项目1、柜、屏、台、箱盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门,门和框架的接地端子间应用裸编织铜线连接,且有标识。2、低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、

11、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子,当设计无要求时,柜(屏、台、箱、盘)内保护导体最小截面积SP不应小于下表的规定。序号相线的截面积S(mm2)相应保护导体的最小截面积SP(mm2)1S16S216S3516335S400S/24400800S/4注:S指柜(屏、台、箱、盘)电源进线相线截面积,且两者(S、SP)材质相同。3,柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值,馈电线路必须大于0.5MQ;二次回路必须大于IM4、照明配电箱(盘)安装应符合下列规定:1)、箱(盘)内配线整齐,无绞接现象。导线连接紧密,不伤芯线,不断股。垫圈下螺丝两则压的导线截面积相同,同一端子

12、上导线连接不多于2根,防松垫圈等零件齐全;2)、箱(盘)内开关动作灵活可靠,带有漏电保护的回路,漏电保护装置动作电流不大于30mA,动作时间不大于0.1s。3),照明箱(盘)内,分别设置零线(N)和保护地线(PE线)汇流排,零线和保护地线经汇流排配出。8.2一艇项目1、柜、屏、台、箱、盘内检查试验应符合下列规定:1)、控制开关及保护装置的规格、型号符合设计要求。2)、闭锁装置动作准确、可靠。3)、主开关的辅助开关切换动作与主开关动作一致。4)、柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称,或操作位置,接线端子有编号,且清晰、工整、不易脱色。5)、回路中的电子元件不应参加交流工频耐压试验

13、;48V及以下回路可不做交流工频耐压试验。2、低压电器组合应符合下列规定:1)、发热元件安装在散热良好的位置。2)、熔断器的熔体规格.自动开关的整定值符合设计要求。3)、切换压板接触良好,相邻压板间有安全距离,切换时,不触及相邻的压板。4)、信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确。5)、外壳需接地(PE)或接零(PEN)的,连接可靠。6)、端子排安装牢固,端子有序号,强电、弱电端子隔离布置,端子规格与芯线截面积大小适配&3、柜、屏、台、箱、盘间配线:电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆;除电子元件回路或类似回路

14、外,其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆。二次回路连线应成束绑扎,不同电压等级、交流、直流线路及计算机控制线路应分别绑扎,且有标识;固定后不应妨碍手车开关或抽出式部件的拉出或推入。4、连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定:1)、采用多股铜芯软电线,敷设长度留有适当裕量。2)、线束有外套塑料管等加强绝缘保护层。3)、与电器连接时,端部绞紧,且有不开口的终端端子或搪锡,不松散、断股。4)、可转动部位的两端用卡子固定。5、照明配电箱(盘)安装应符合下列规定:1).位置正确,部件齐全,箱体开孔与导管管径适配,暗装配电箱箱盖紧贴墙面,箱(盘)涂层完整。2)、箱(盘)内接线整齐,回路编号齐全,标识正确。会露栏质量XXXX安全XXXX环保XXXX时间XXXX时间XXXX时间XXXX编制XXXX审核XXXX批准XXXX时间XXXX时间XXXX时间XXXX
