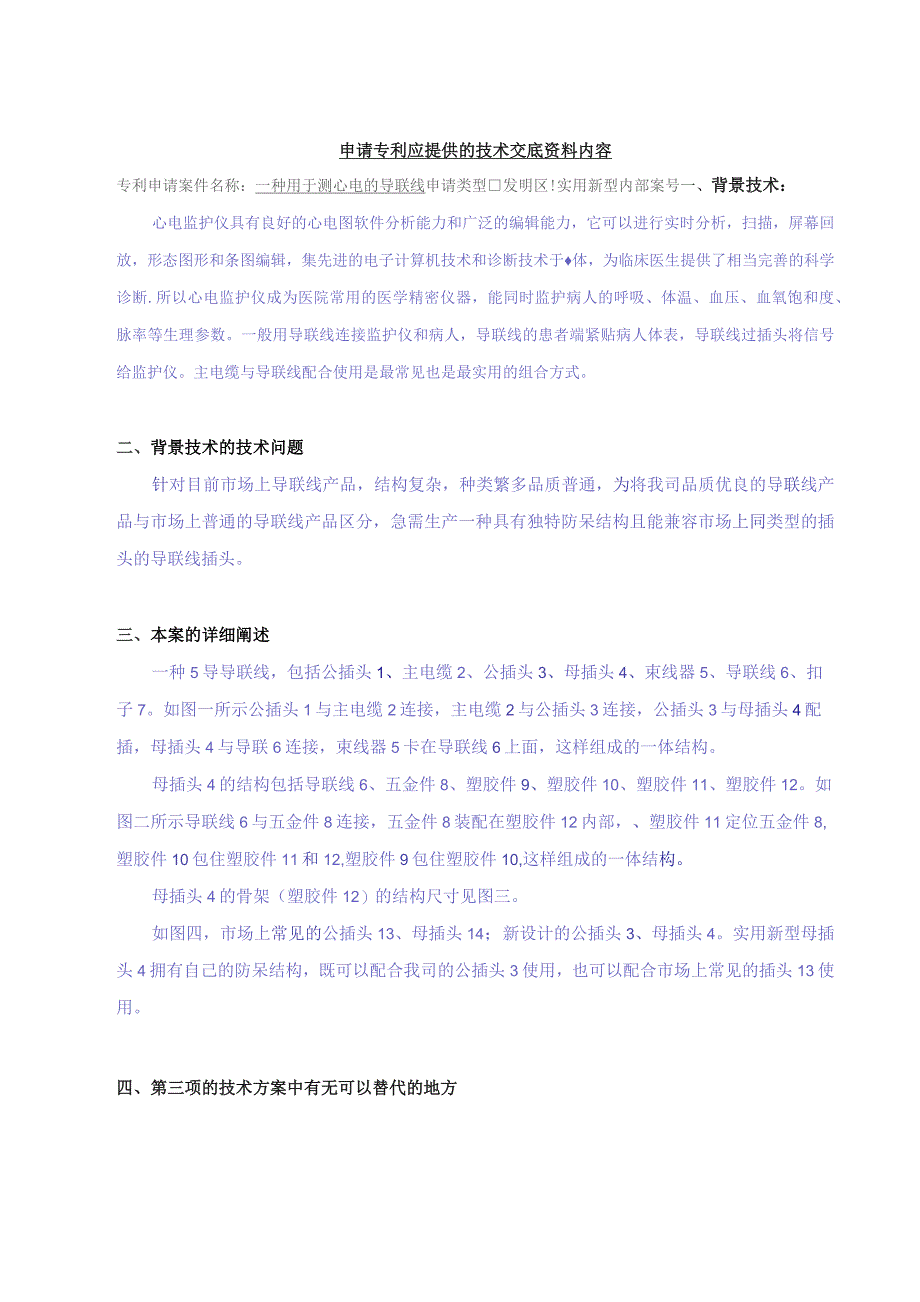

1、申请专利应提供的技术交底资料内容专利申请案件名称:一种用于测心电的导联线申请类型发明区!实用新型内部案号一、背景技术:心电监护仪具有良好的心电图软件分析能力和广泛的编辑能力,它可以进行实时分析,扫描,屏幕回放,形态图形和条图编辑,集先进的电子计算机技术和诊断技术于体,为临床医生提供了相当完善的科学诊断.所以心电监护仪成为医院常用的医学精密仪器,能同时监护病人的呼吸、体温、血压、血氧饱和度、脉率等生理参数。一般用导联线连接监护仪和病人,导联线的患者端紧贴病人体表,导联线过插头将信号给监护仪。主电缆与导联线配合使用是最常见也是最实用的组合方式。二、背景技术的技术问题针对目前市场上导联线产品,结构复

2、杂,种类繁多品质普通,为将我司品质优良的导联线产品与市场上普通的导联线产品区分,急需生产一种具有独特防呆结构且能兼容市场上同类型的插头的导联线插头。三、本案的详细阐述一种5导导联线,包括公插头1、主电缆2、公插头3、母插头4、束线器5、导联线6、扣子7。如图一所示公插头1与主电缆2连接,主电缆2与公插头3连接,公插头3与母插头4配插,母插头4与导联6连接,束线器5卡在导联线6上面,这样组成的一体结构。母插头4的结构包括导联线6、五金件8、塑胶件9、塑胶件10、塑胶件11、塑胶件12。如图二所示导联线6与五金件8连接,五金件8装配在塑胶件12内部,、塑胶件11定位五金件8,塑胶件10包住塑胶件1

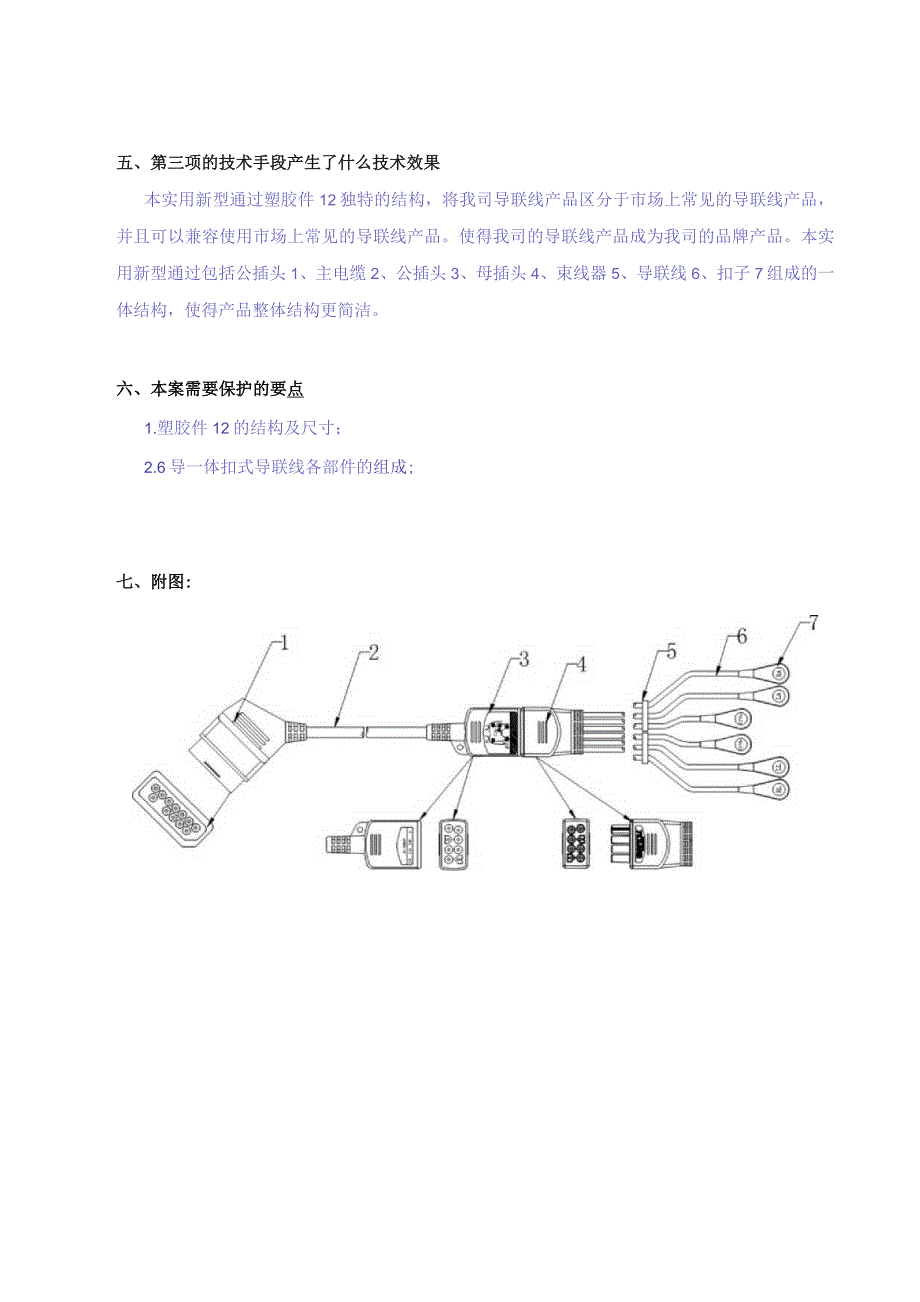

3、1和12,塑胶件9包住塑胶件10,这样组成的一体结构。母插头4的骨架(塑胶件12)的结构尺寸见图三。如图四,市场上常见的公插头13、母插头14;新设计的公插头3、母插头4。实用新型母插头4拥有自己的防呆结构,既可以配合我司的公插头3使用,也可以配合市场上常见的插头13使用。四、第三项的技术方案中有无可以替代的地方五、第三项的技术手段产生了什么技术效果本实用新型通过塑胶件12独特的结构,将我司导联线产品区分于市场上常见的导联线产品,并且可以兼容使用市场上常见的导联线产品。使得我司的导联线产品成为我司的品牌产品。本实用新型通过包括公插头1、主电缆2、公插头3、母插头4、束线器5、导联线6、扣子7组成的一体结构,使得产品整体结构更简洁。六、本案需要保护的要点1.塑胶件12的结构及尺寸;2.6导一体扣式导联线各部件的组成;七、附图:12图二图三3向13啰1S图三
