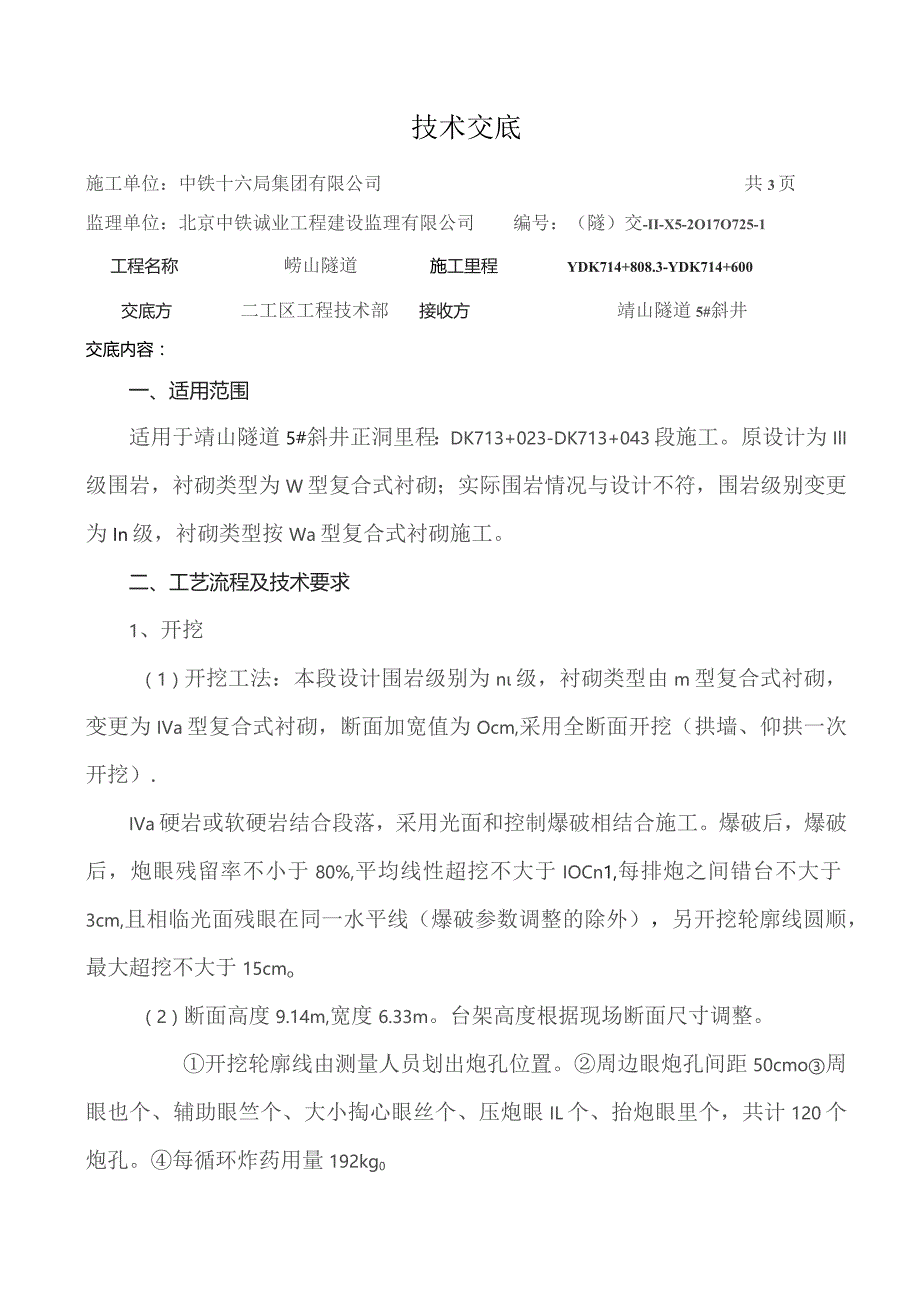

1、技术交底施工单位:中铁十六局集团有限公司共3页监理单位:北京中铁诚业工程建设监理有限公司编号:(隧)交-II-X5-2O17O725-1工程名称崂山隧道施工里程YDK714+808.3-YDK714+600交底方二工区工程技术部接收方靖山隧道5#斜井交底内容:一、适用范围适用于靖山隧道5#斜井正洞里程:DK713+023-DK713+043段施工。原设计为IlI级围岩,衬砌类型为W型复合式衬砌;实际围岩情况与设计不符,围岩级别变更为In级,衬砌类型按Wa型复合式衬砌施工。二、工艺流程及技术要求1、开挖(1)开挖工法:本段设计围岩级别为n级,衬砌类型由m型复合式衬砌,变更为IVa型复合式衬砌,断
2、面加宽值为Ocm,采用全断面开挖(拱墙、仰拱一次开挖).IVa硬岩或软硬岩结合段落,采用光面和控制爆破相结合施工。爆破后,爆破后,炮眼残留率不小于80%,平均线性超挖不大于IOCn1,每排炮之间错台不大于3cm,且相临光面残眼在同一水平线(爆破参数调整的除外),另开挖轮廓线圆顺,最大超挖不大于15cmo(2)断面高度9.14m,宽度6.33m。台架高度根据现场断面尺寸调整。开挖轮廓线由测量人员划出炮孔位置。周边眼炮孔间距50cmo周眼也个、辅助眼竺个、大小掏心眼丝个、压炮眼IL个、抬炮眼里个,共计120个炮孔。每循环炸药用量192kg02、初期支护钢筋网:局部围岩较破碎部位设置钢筋网,钢筋网采
3、用66钢筋网片,钢筋网片搭接12个网格,钢筋网片与开挖轮廓线相适应,与系统锚杆焊接。系统锚杆:拱部局部设置中22药包锚杆,环向间距1.2m,纵向间距L5m,相邻两环错开布置(梅花形布置),长度L-2.Om,锚入长度不小于95%(不小于L9m)O喷射混凝土:采用湿喷工艺喷射混凝土,拱墙及仰拱均采用C25喷射混凝土,厚度为7c3、钻爆作业钻爆作业流程图放样布眼一定位开眼-A钻孔一4清孔-联结起爆网络爆破效果检查瞎炮处理-通风Vi-洒水降尘埃V-起爆(1)测量采用隧道断面激光测量仪进行断面和炮孔划线。每循环都由测量技术人员在掌子面标出开挖轮廓和炮孔位置。(2)装药钻完孔后,用高压风吹孔,经检查合格后

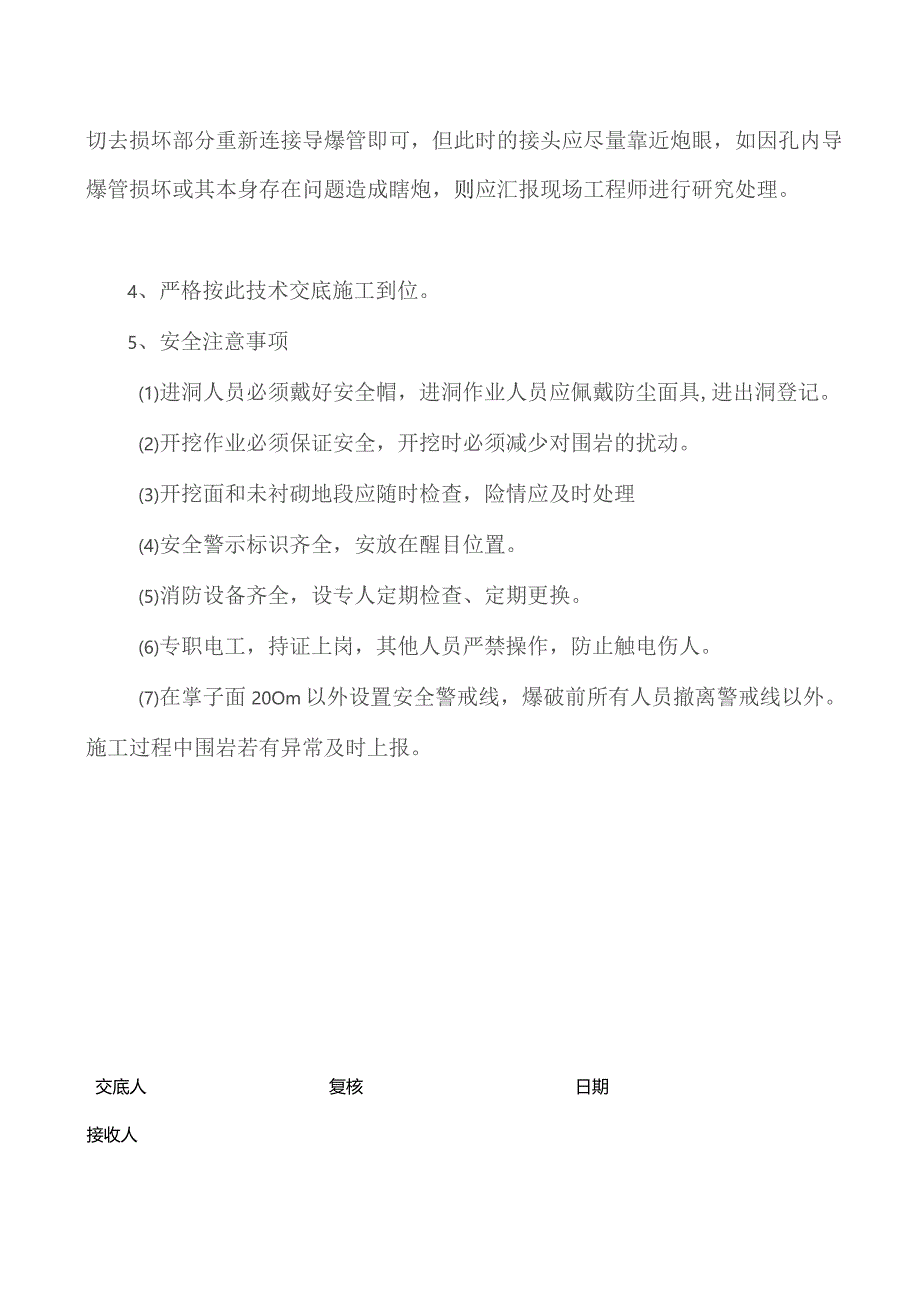

4、装药。装药分片分组负责,自上而下严格按爆破设计规定的装药量、雷管段号对号入座”。(3)堵塞所有装药的炮眼均堵塞炮泥,堵塞长度不小于40cm。(4)瞎炮处理发现瞎炮,应首先查明原因,如果是孔外的导爆管损坏引起的瞎炮,则切去损坏部分重新连接导爆管即可,但此时的接头应尽量靠近炮眼,如因孔内导爆管损坏或其本身存在问题造成瞎炮,则应汇报现场工程师进行研究处理。4、严格按此技术交底施工到位。5、安全注意事项(1)进洞人员必须戴好安全帽,进洞作业人员应佩戴防尘面具,进出洞登记。(2)开挖作业必须保证安全,开挖时必须减少对围岩的扰动。(3)开挖面和未衬砌地段应随时检查,险情应及时处理(4)安全警示标识齐全,安放在醒目位置。(5)消防设备齐全,设专人定期检查、定期更换。(6)专职电工,持证上岗,其他人员严禁操作,防止触电伤人。(7)在掌子面20Om以外设置安全警戒线,爆破前所有人员撤离警戒线以外。施工过程中围岩若有异常及时上报。交底人复核日期接收人
