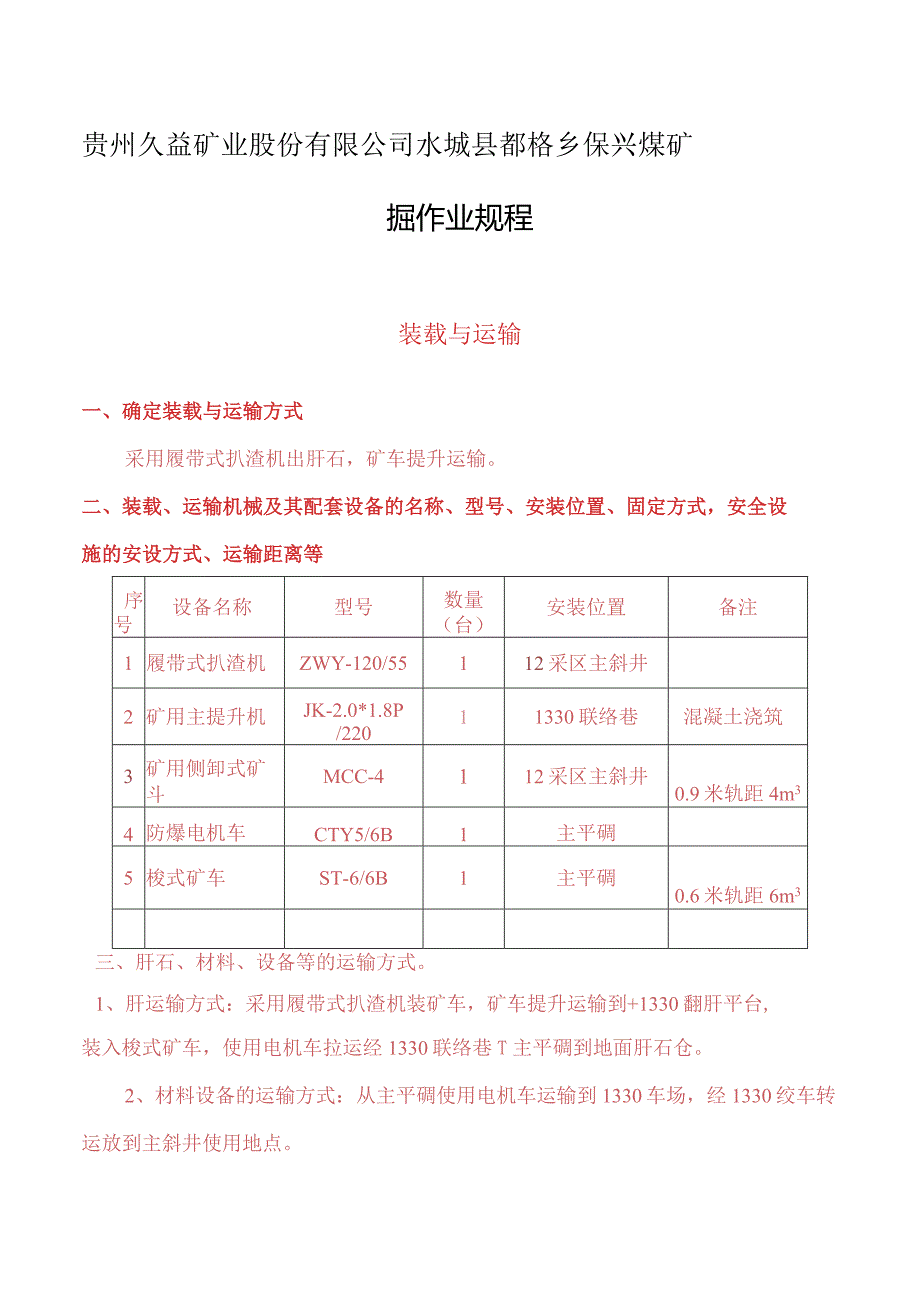

1、贵州久益矿业股份有限公司水城县都格乡保兴煤矿掘作业规程装载与运输一、确定装载与运输方式采用履带式扒渣机出肝石，矿车提升运输。二、装载、运输机械及其配套设备的名称、型号、安装位置、固定方式，安全设施的安设方式、运输距离等序号设备名称型号数量（台）安装位置备注1履带式扒渣机ZWY-120/55112采区主斜井2矿用主提升机JK-2.0*1.8P/22011330联络巷混凝土浇筑3矿用侧卸式矿斗MCC-4112采区主斜井0.9米轨距4m34防爆电机车CTY5/6B1主平碉5梭式矿车ST-6/6B1主平碉0.6米轨距6m3三、肝石、材料、设备等的运输方式。1、肝运输方式：采用履带式扒渣机装矿车，矿车提

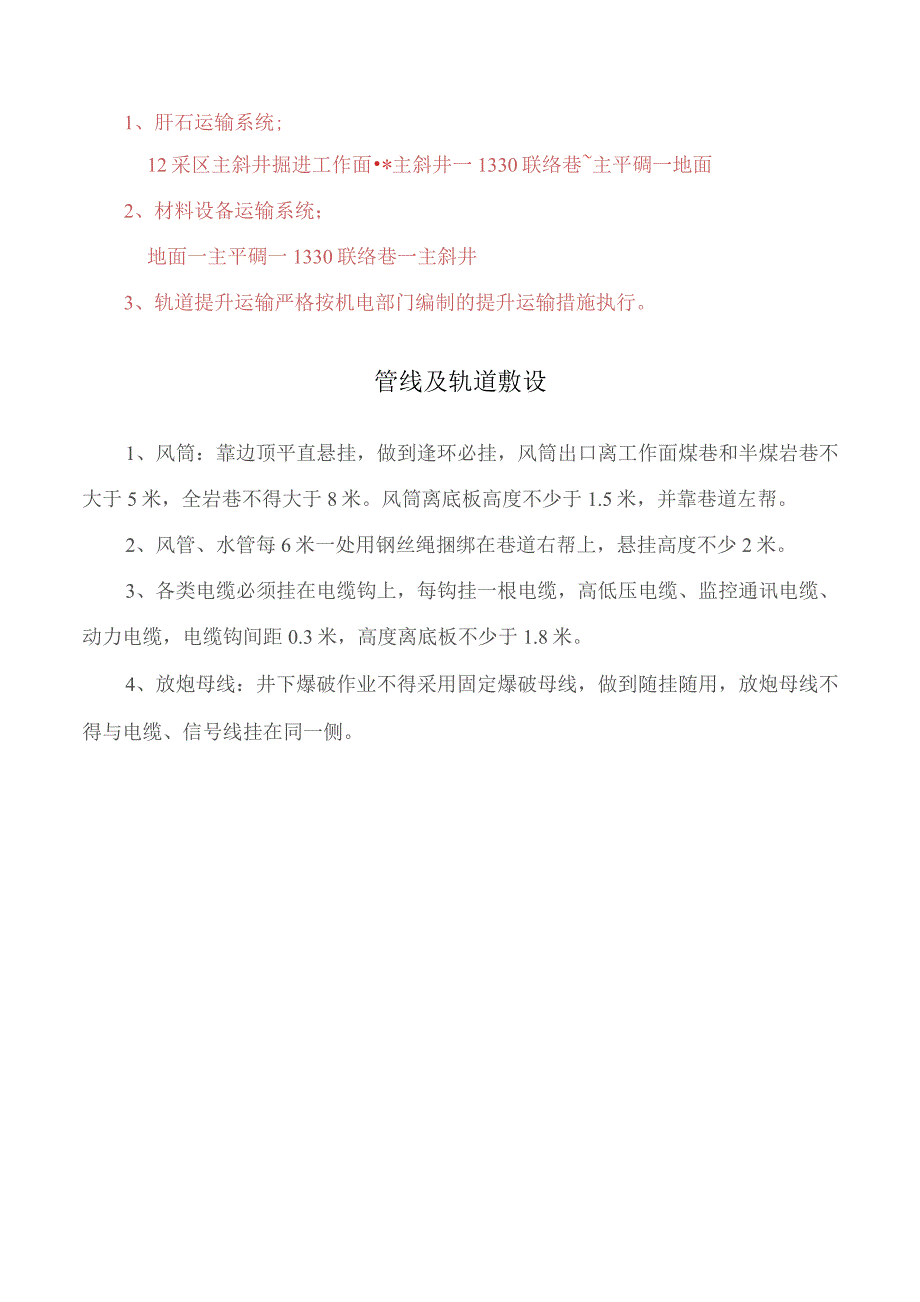

2、升运输到+1330翻肝平台,装入梭式矿车，使用电机车拉运经1330联络巷T主平碉到地面肝石仓。2、材料设备的运输方式：从主平碉使用电机车运输到1330车场，经1330绞车转运放到主斜井使用地点。四、运输系统。第IM1、肝石运输系统;12采区主斜井掘进工作面*主斜井一1330联络巷主平碉一地面2、材料设备运输系统；地面一主平碉一1330联络巷一主斜井3、轨道提升运输严格按机电部门编制的提升运输措施执行。管线及轨道敷设1、风筒：靠边顶平直悬挂，做到逢环必挂，风筒出口离工作面煤巷和半煤岩巷不大于5米，全岩巷不得大于8米。风筒离底板高度不少于1.5米，并靠巷道左帮。2、风管、水管每6米一处用钢丝绳捆绑
3、在巷道右帮上，悬挂高度不少2米。3、各类电缆必须挂在电缆钩上，每钩挂一根电缆，高低压电缆、监控通讯电缆、动力电缆，电缆钩间距0.3米，高度离底板不少于1.8米。4、放炮母线：井下爆破作业不得采用固定爆破母线，做到随挂随用，放炮母线不得与电缆、信号线挂在同一侧。设备及工具配备序号名称型号数量备注1绞车JK-2.O*1.8P1台2锚杆机MQT-1202台3凿岩机YT-282台4管钳斧子铁镐各2把5局部通风机FBDNO7.1245KW2台双风机双电源6铁钉75-100mm15kg7激光指向仪YHJ8001台8矿用侧卸式矿斗MCC-41台9防爆电机车CTY5/6B1台10梭式矿车ST-6/6B1台II
4、潜水泵BQW50-25-100/222台12钻机7501台压风自救系统根据煤矿安全规程及防治煤与瓦斯突出细则有关要求，特对压风自救系统安装标准及管理规定如下：一、压风自救系统管路要求1、管路规格：掘进工作面压风自救管路为直径不小于50mm的钢管，其他分散用风地点所用钢管直径不小于25mmo2、管路敷设牢固平直，接头严密不漏风；气源接口处要有总阀门，便于压风自救的维护。3、必须保证供风清洁，防止压风自救装置喷头经常堵塞。二、压风自救装置安装标准1、压风自救系统必须安装在井下压缩空气管路上。2、长距离掘进面：自掘进工作面全风压回风口开始，每隔50m设置一组压风自救装置，并保持距迎头2540In的距
5、离。3、压风自救装置要安装在地点宽敞、支护良好、没有杂物堆积的人行道侧,并不得影响正常通风行人。4、压风自救装置的安装高度按距底板1.21.3m,在安装地点设好凳子，便于现场人员自救应用。三、系统调试压风自救管路接好后，在压风自救装置安装前要进行通气试验，将管路中的杂质及锈蚀粉末吹出，并测量供风量。压风自救装置装好后，由安装人员逐个检查，保证使用性能。四、使用管理1、由通风工区负责开门前的压风自救装置的安装、维护。2、压风自救装置安装完毕并进行调试后，由通风科、安检科及使用单位进行联合验收。3、压风自救装置验收合格后要及时移交给使用单位，随掘进面进度新安装的压风自救装置，由使用单位负责对压风自
6、救装置进行使用和管理。4、移交后，通风科、安检科、使用单位移交人员要在移交单上进行签字并进行备案。5、使用单位在使用压风自救装置过程中，如出现丢失、损坏等现象，要对使用单位进行处罚。6、由使用单位指定专人每天对管路、压风自救装置进行检查，及时处理管路和压风自救装置存在的漏气、堵塞等问题，保证压风自救系统处于完好状态。7、压风自救系统的气源总阀门必须处于常开状态，无特殊情况严禁关闭。8、使用单位要加强职工培训，现场每个职工必须熟练掌握压风自救装置的使用方法。9、压风系统为：地面（经压风机）一总回风下山一环形车场一1330联络巷-12采区主斜井掘进工作面。防尘系统1、供水管路由地面高位水池f总回风
7、下山f环形车场一1330联络巷-*12采区主斜井掘进工作面。每隔50m安装一个规格为DN25的给水栓冲洗巷道帮顶，开口点的靠回风侧安设一组防尘洒水喷雾和迎头退回40m处安设一组防尘洒水喷雾。2、工作面必须坚持湿式作业，严禁打干眼。3、作业人员必须定期冲洗巷道积尘，清理电缆、电气设备及风筒上的落尘,保证巷道内没有厚度超过2mm、连续长度超过5m的粉尘堆积。发现粉尘堆积必须及时冲洗干净。4、加强工作面通风管理，确保工作面进、回风系统畅通，且风量符合配风计划要求。5、必须建立完善的工作面喷雾洒水防尘系统。（详见后防尘系统示意图）供电系统一、概述主斜井掘进动力电源采用中央变电所KBSG-1000/10
8、/0.69kV干式变压器供电，变压器电源引自所内1007高爆，型号为PJGToOA。主斜井掘进工作面局部通风机采用中央变电所KBSG-315/10/0.69kV局扇专用变压器供电。主斜井掘进工作面电气设备技术数据见下表序号设备名称规格型号数量功率（kW）额定电压（V）1履带式扒渣机ZWY-120/55L1556602喷浆机15.56603潜水泵146604多级离心泵MD46-5061756605提升绞车JK-2.01.8P1220660合计2206局部通风机FBCDNfi824522*45660合计90二、工作面设备选择与校验:1、主斜井掘进工作面动力电源计划选用南井中央变电所正在使用的KBS
9、G-1000/10/0.69kV动力变压器，对KBSG-1000/10/0.69kV变压器进行校验：主斜井出肝提升期间，不能进行其他掘进、打钻作业，变压器对最大负荷主提升绞车进行校验。序号设备名称规格型号数量功率(kW)额定电压(V)1提升绞车JK-2.0X1.8P1220660211103采煤工作面202660311133回风巷1846604运输下山和Ill运输石门107(闲置)6605主平碉、皮带走廊242660611瓦斯抽采巷243660合计1.091Z乙=0.710910.8=954.63(kVA)1OOOkVAfCOS.故中央变电所内动力变压器KBSG-1000/10/0.69kV满
10、足使用要求。主斜井掘进工作面局部通风机双电源引自中央变电所内2台KBSG-315/10/0.69kV干式变压器。=0.7X90+0.8=78.75(kVA)L=52A满足使用要求按经济电流密度校验高压电缆截面I厂经济电流密度，查煤矿电工手册第二分册下册表10-3-2得知Ij=2.25Amm2A=52(1X2.25)=23.11(m2)50mm2满足要求热稳定校验电缆截面中央变电所IOkV母线上最大短路短路容量为50MVA其最大三相稳态短路电流为：广=三=50IO3(1.73210.5)=2749.37A满足要求Amin=dma7二2749.37XO.25159三8.65mm2按允许电压损失校验
11、电缆截面KXXzqXLg(R+tan 同=0.71091X0.025(0.441+0.0940.75)(10102)=0.01%7%满足要求KBSG-IoOo/10/0.69kV变压器选择MYPTJ3X50电缆满足使用要求。3、变电站负荷侧电缆选择与计算：(1)按长时允许负荷电流与机械强度要求初选电缆截面主斜井提升绞车支线电缆选择1=g,DXI0石UrXCoSeX=22OXIO3(1.732X6600.85X0.95)=238（八）260A因此选用一根MY-395+l35型矿用橡套电缆供主斜井提升绞车使用。主斜井迎头履带式扒渣机等电电气设备干线电缆的选择/二K,3jl,yf3(Jcos=0.7
12、134103(1.7326600.85X0.95)=102（八）215A因此选用一根MY-370+1X25型矿用橡套电缆供主斜井迎头履带扒渣机使用。离心式水泵和履带式扒渣机支线电缆的选择1.J夜J户5103(1.732X660X,85X0,95)=4l（八）138A因此选用一根MY-3X35+1X16型矿用橡套电缆供电气设备使用。三、短路电流的计算(一)短路点的选择因校验按最远点短路电流进行，所以只计算每台移变低压侧出口端最远电动机处两相短路电流。(二)dl点短路电流计算1、电源系统电抗Xjt=告(Q)=IO.5X10.550=2.205()式中：Ik移变二次侧额定电压Sd变电所IOKV母线短
13、路容量，50MVA2、高压电缆阻抗折算到低压侧电缆阻抗值按下式计算RF=譬(Q)=O.4410.025=0.011()XLX干=芳(Q)=0.0940.025=0.0024()式中Ro高压电缆的电阻(C/km)X0高压电缆电抗(O/km)Kb变压器的变比3、移动变电站阻抗值电阻为：=P-()=25000.693X0.693315315-0.0121()电抗为：7=止X区X行=0.040.6930.693315103=0.061(Q)Aion式中p一一变压器短路损耗；Ux%变压器电抗压降百分数，a%=%)、。)=J(0.0612-0.01212)=0.0598()力%一一变压器阻抗压降的百分数U,%变压器电阻压降的百分数，4、低压电缆阻抗按下式计算Rd=R0L()-0.164X0.025+0.3150.09=0.0325()Xd=XoL(Q)0.056X0.025+0.0780.09=0,0084()5、短路回路总阻抗
