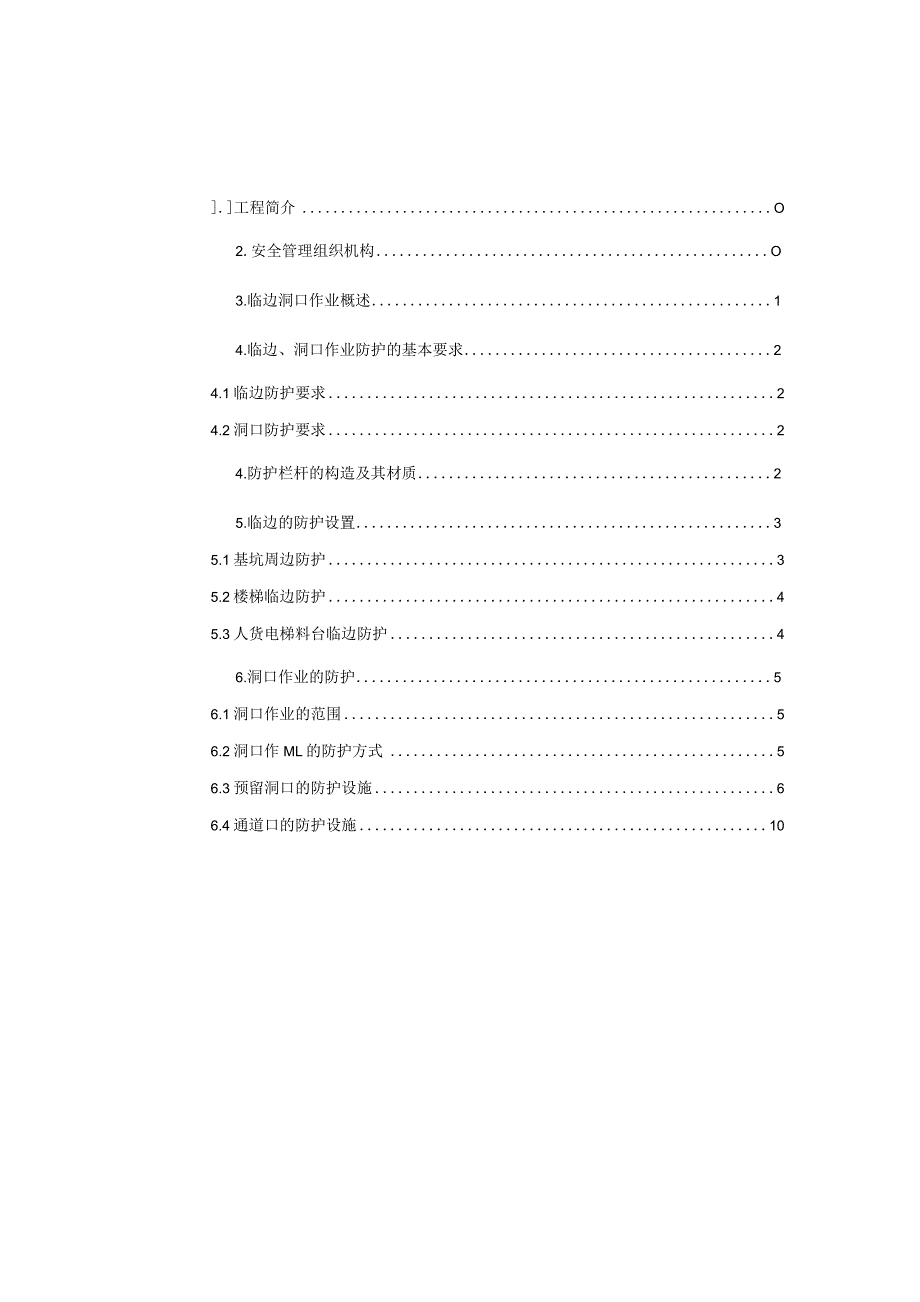

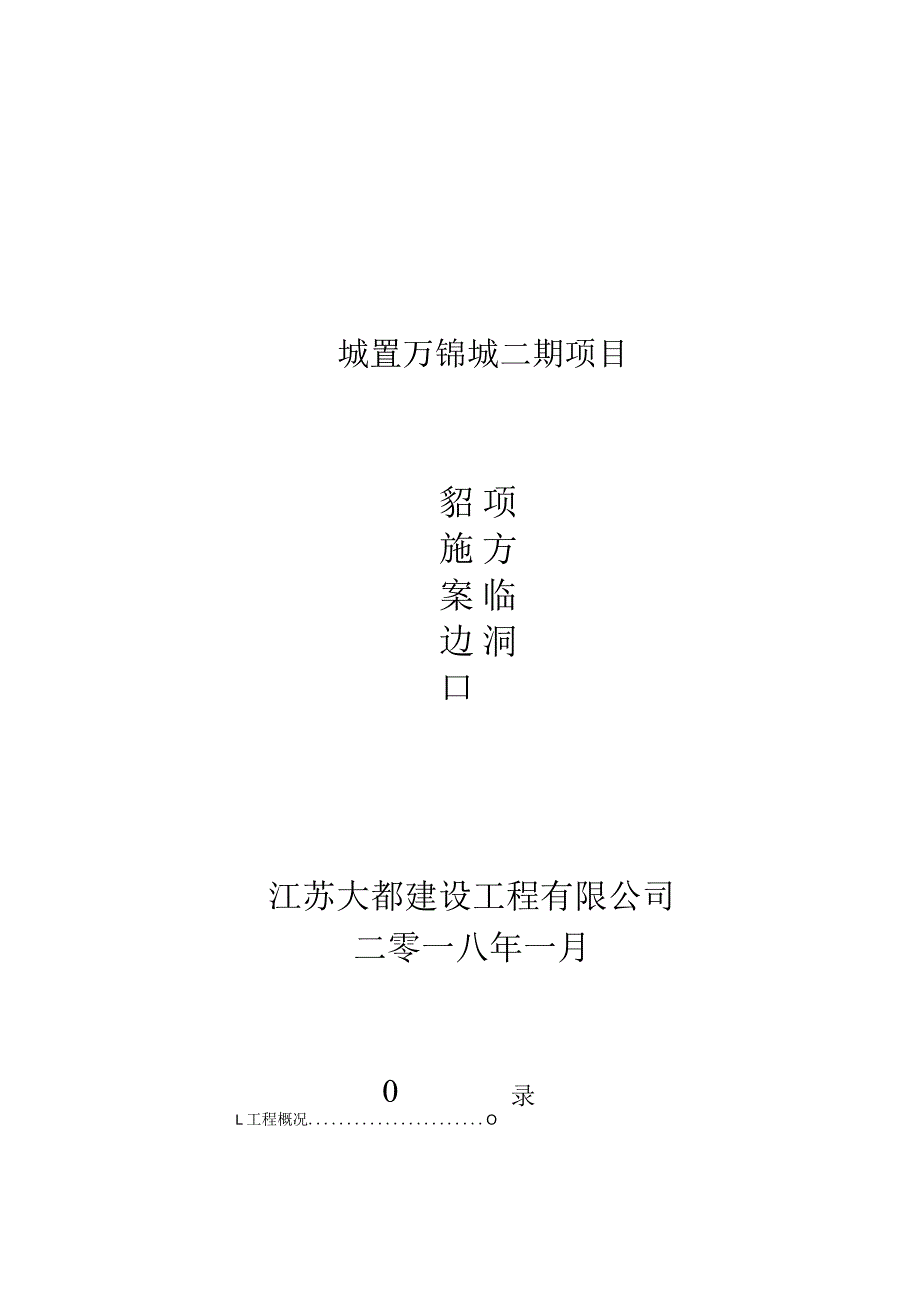

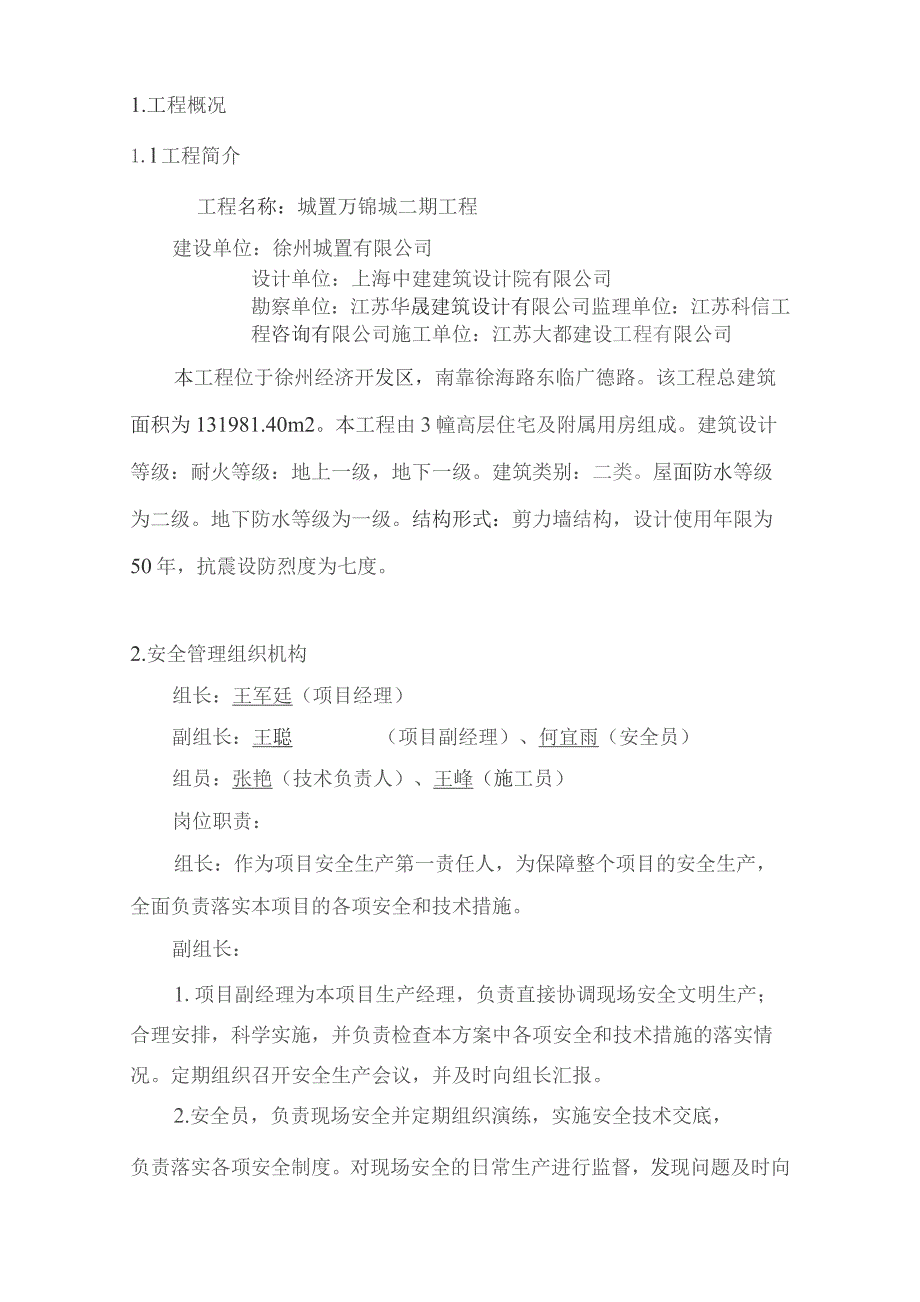

1、城置万锦城二期项目防貂项施方案临边洞口江苏大都建设工程有限公司二零一八年一月录0L工程概况O.工程简介O2.安全管理组织机构O3.临边洞口作业概述14.临边、洞口作业防护的基本要求24.1临边防护要求24.2洞口防护要求24.防护栏杆的构造及其材质25.临边的防护设置35.1基坑周边防护35.2楼梯临边防护45.3人货电梯料台临边防护46.洞口作业的防护56.1洞口作业的范围56.2洞口作ML的防护方式56.3预留洞口的防护设施66.4通道口的防护设施101.工程概况1.l工程简介工程名称：城置万锦城二期工程建设单位：徐州城置有限公司设计单位：上海中建建筑设计院有限公司勘察单位：江苏华晟建筑设
2、计有限公司监理单位：江苏科信工程咨询有限公司施工单位：江苏大都建设工程有限公司本工程位于徐州经济开发区，南靠徐海路东临广德路。该工程总建筑面积为131981.40m2。本工程由3幢高层住宅及附属用房组成。建筑设计等级：耐火等级：地上一级，地下一级。建筑类别：二类。屋面防水等级为二级。地下防水等级为一级。结构形式：剪力墙结构，设计使用年限为50年，抗震设防烈度为七度。2.安全管理组织机构组长：王军廷（项目经理）副组长：王聪（项目副经理）、何宜雨（安全员）组员：张艳（技术负责人）、王峰（施工员）岗位职责：组长：作为项目安全生产第一责任人，为保障整个项目的安全生产，全面负责落实本项目的各项安全和技术
3、措施。副组长：1.项目副经理为本项目生产经理，负责直接协调现场安全文明生产；合理安排，科学实施，并负责检查本方案中各项安全和技术措施的落实情况。定期组织召开安全生产会议，并及时向组长汇报。2.安全员，负责现场安全并定期组织演练，实施安全技术交底，负责落实各项安全制度。对现场安全的日常生产进行监督，发现问题及时向组长汇报并监督整改。组员：1.技术负责人：定期检查进行监督，发现安全隐患及时责令整改。2.施工员：全面落实本方案中的各项安全和技术措施，并根据现场的实际情况对安全实施细则组织落实，安全检查。发现问题及时制定安全整改措施并监督整改。3.临边洞口作业概述(1)在施工现场的任何处所，当工作面的
4、边沿无围护设施，使人或物体有各种坠落可能的高处作业，如：地面基坑周边，无外脚手架的楼面与屋面周边，分层施工的楼梯口与楼段边，尚未安装栏杆或栏板的阳台、挑平台周边、雨蓬与挑檐边、外脚手架通道的两侧边等处，均属于临边作业。(2)施工过程中出现各种预留洞口、通道口、上料口、楼梯口及井架通道的洞口等，在其附近施工称为洞口作业。(3)临边、洞口的防护是本工程安全施工管理中的一项十分重要的工作。为了加强对临边洞口作业的安全管理，现场将全面落实下述的各项防护措施。4.临边、洞口作业防护的基本要求4.1临边防护要求项目要求围护设施高度施工现场，工作面无防护设施或围护设施高度低于80Cm时，都应按规定设置临边防
5、护栏杆。临边防护栏杆搭设防护栏杆由上、下两道栏杆组成，上杆离地高度为LOm-L2m。下杆离地高度为0.5-0.6%横杆长度大于2m时，必须加设栏杆柱。临边防护栏杆固定栏杆柱的固定及与横杆连接，其整体构造应使栏杆在上杆任何处能经受任何方向听IKN外力。临边防护围护防护栏杆必须自上而下用密目网封闭，或在栏杆下边设置高度不低于18Cm的挡脚板。临边道路围护当临边外侧临道路时，除设置防护栏杆外，敞口立面应挂密目网作全封闭防护。4.2洞口防护要求项目要求需防护的洞口各类水平洞口的短边尺寸大于2.5cm、竖向洞口高度大于75Cm时均需要进行防护。洞口搭设防护各类洞口、坑、井等的防护必须符合本方案的有关规定
6、，不允许随意找材料盖上的临时做法，防止由于不严密不牢固而存在事故隐患。洞口搭设安全网按照建筑施工高处作业安全技术规范的规定，边长大于L5m的洞口，应张挂安全网并在四周设置防护栏杆。4.防护栏杆的构造及其材质(1)设置防护栏杆，这是对临边及较大洞口防护所采用的主要方式。栏杆应由上、下两道横杆及栏杆柱构成。横杆离地高度的规定：上杆LOT.2m;下杆0.5-0.6m,即位于中间。如有必要，沿底面也应设置横杆。(2)钢筋可用作临边洞口的防护栏杆。如用作横杆，上杆直径应不小于16mm,下杆直径应不小于14mm,栏杆柱直径应不小于18mm。钢筋栏杆应用电焊焊接牢固，或采用镀锌铁丝绑扎牢固。(3)0483.
7、5脚手钢管也可用作临边洞口的防护栏杆。钢管栏杆应采用金属扣件连接或固定。5.临边的防护设置5.1基坑周边防护(1)基坑开挖深度：根据目前场内自然土标高测算，基础实际挖土深度为2.05mo(2)基坑周边防护要求：根据建筑施工安全检查标准的有关规定，“当基坑施工深度达到2m时，对坑边作业已构成危险，按照高处作业和临边作业的规定，应搭设临边防护设施。为此，在本工程基础施工期间(从土方开挖开始)，应对基坑周边采取防护措施。(3)防护设施的搭设方法：距基坑边80Cm处设置048X3.5钢管的防护栏杆。栏杆设二道，上道栏杆离地高度L2m,下道栏杆离地高度0.60m。栏杆立柱间距为2m。栏杆与立柱采用金属扣
8、件连接。基坑周边防护详见下图：5.2楼梯临边防护(1)已经施工的楼梯临边必须设置防护栏杆。梯段的防护栏杆应与预埋在梯段内的埋件焊接牢固。(2)防护栏杆的上道横杆采用048X3.5钢管，高度1.2m;下横杆采用014钢筋。防护栏杆采用黑黄双色油漆做成醒目标识。(3)楼梯临边防护栏杆见下图：53人货电梯料台临边防护(1)人货电梯料台两侧面设置048X3.5钢管的防护栏杆。栏杆两侧必须采用L2m竹笆封挡。(2)人货电梯料台通道必须采用脚手板满铺，并固定牢靠。(3)在人货电梯料台通道与楼层的连接处必须设置安全防护门，安全防护门开关应设置在人货电梯这一面，进出后应立即关闭。(4)人货电梯料台通道临边的防
9、护栏杆设置应符合下图的标准:人货电梯料台通道侧边防护栏杆设置示意图6.洞口作业的防护6.1洞口作业的范围(1)通常将较小的洞口称为孔，较大的称为洞。并规定为：楼板、屋面、平台面等横向平面上，短边尺寸小于25Cm的，以及墙上等竖向平面上，高度小于75Cm的称为孔。(2)横向平面上，短边尺寸等于或大于25Cm时，竖向平面上高度等于或大于75cm,宽度大于45Cm的称为洞。(3)凡深度在2m及2m以上的人孔、沟槽与管道孔洞等边沿上的施工作业属于洞口作业的范围。6.2洞口作业的防护方式(1)各种板与墙的孔口和洞口，必须视具体情况分别设置牢固的盖板、防护栏杆、安全网或其他防坠落的防护措施。(2)各种预留
10、洞口、未填上的坑槽，以及人孔等处，均应设置稳固的盖板，或采用防止人、物坠落的小孔眼的钢丝网等覆盖。(3)电梯井道必须设防护栏杆或固定栅门并上锁固定禁止随意打开。(4)没施工踏步的楼梯口应和预留洞口一样覆盖。(5)各类通道口、上料口的上方，必须设置防护棚，其尺寸大小及强度要求可视具体情况而定，但必须达到使在正面通行或工作的人员不受任何落物的伤害。(6)施工现场大的坑槽陡坡等处，除需设置防护设施与安全标志外，夜间还应设红灯示警。63预留洞口的防护设施(1)楼板、屋面和平台等面上，短边边长小于25Cm但大于2.5cm的孔口，必须用坚实的盖板予以覆盖。(2)楼板、屋面和平台等面上短边边长为2550Cm
11、的洞口、安装预制构件时的洞口，以及缺件临时形成的洞口等处，用竹、木等作盖板覆盖洞口。盖板必须保持四周搁置均衡，并有固定其位置的措施。洞口防护如下图所示：(3)楼板、屋面和平台等面上，短边边长为50150Cm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺竹笆或脚手板。洞口防护如下图所示：洞口防护形式二(4)楼板、屋面和平台等面上，短边边长在150200cm的洞口，四周设防护栏杆，洞口张挂安全平网。洞口防护如下图所示：(5)楼板、屋面和平台等面上，短边边长在200Cm至400cm的洞口，四周设防护栏杆，洞口下张挂安全平网。如下图所示：钢管防护钢管防护(6)楼层管道井施工，除按以上方法设置洞
12、口防护设施外，还应加设明显的标志。管道井旁的防护设施如需要临时性拆移，事先须经施工负责人批准，事后必须恢复原样。(7)位于车辆行驶的通道旁洞口、深沟及管道的沟、槽等，所加盖板应固定，而且还应能承受不小于当地额定卡车后轮有效承载力2倍的荷载。(8)墙面等处的竖向洞口应加装开关式、工具式或固定式的防护门。门栅网格的间距应不大于15cm;也可采用防护栏杆，下设挡脚板(笆)。(9)邻近人与物有坠落危险的其它竖向的孔、洞口处，均应予盖设或加以防护，并有固定其位置的措施。6.4通道口的防护设施(1)通道进出口及建筑物底层主要出入口均必须搭设双层防护棚。(2)防护棚的搭设要求如下表所示:防护棚搭设长度要求建
13、筑高度2-5m时，坠落半径为2m,5T5m时为3m,15-3Om时为4m,大于30m时为5m以上防护棚搭设材料要求防护棚顶部材料采用5cm厚木板或相当于5cm厚木板强度的其它材料，钢管采用048X3.5规格。防护搭设要求两侧应沿栏杆架用密目安全网封闭，采用双层防护棚。立杆立杆必须采用整根钢管。扣件质量应符合国家现行标准，扣件紧固力矩4.5-5N-mo立杆间距按1.5m-2.0m间距搭设(3)双层防护棚搭设后必须经过验收，验收合格后方可使用。(4)通道口的安全防护棚搭设方法见下图示意:注：1.如果正面进出则在侧面设斜撑，反之则在正面设斜撑.2.底层通道按此耍求搭设宽度按实际情况而定.3.脚手管底脚必须结实平整立杆摆直.
