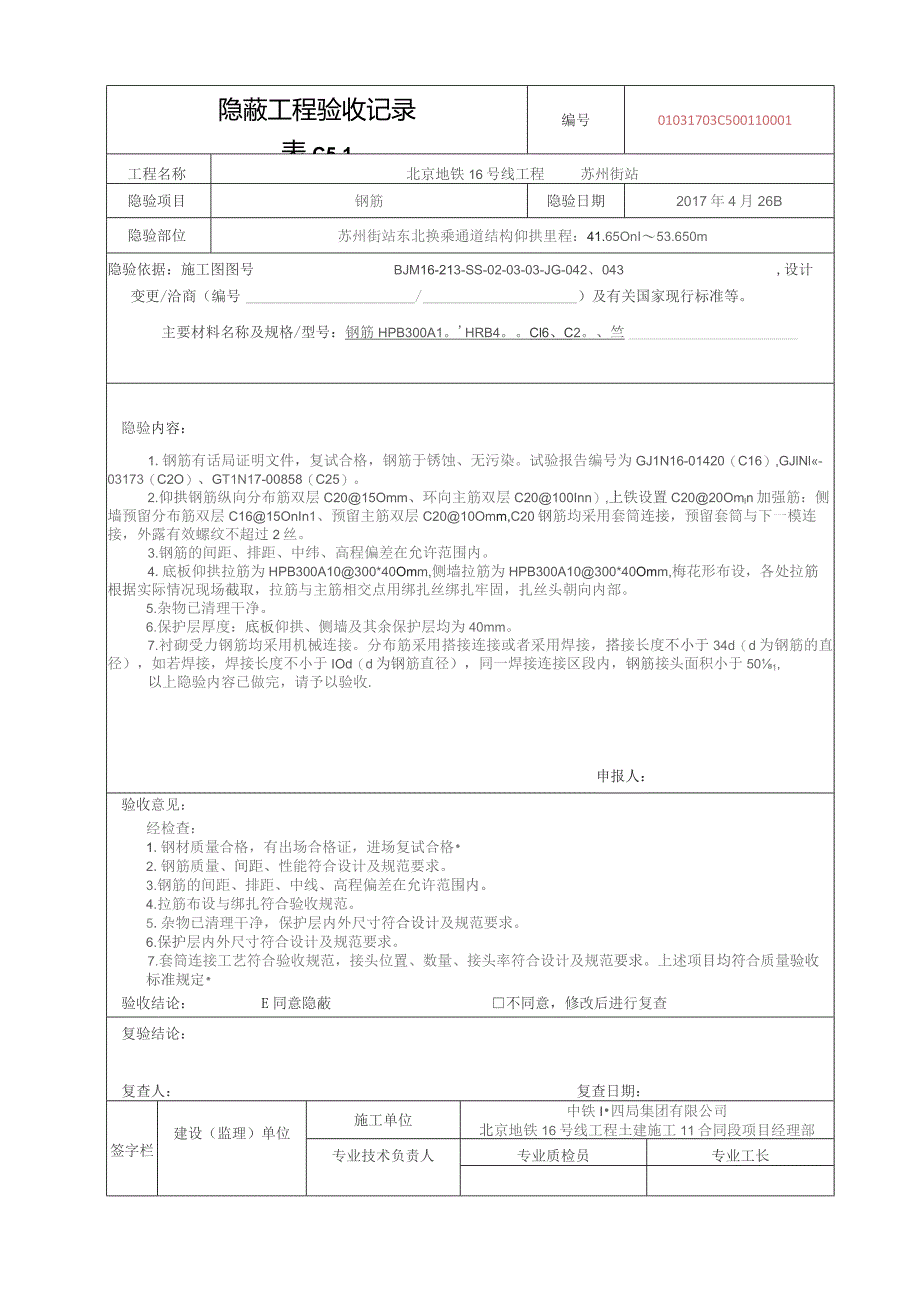

1、隐蔽工程验收记录表C5-1编号01031703C500110001工程名称北京地铁16号线工程苏州街站隐验项目钢筋隐验日期2017年4月26B隐验部位苏州街站东北换乘通道结构仰拱里程:41.65OnI53.650m隐验依据:施工图图号BJM16-213-SS-02-03-03-JG-042、043,设计变更/洽商(编号/)及有关国家现行标准等。主要材料名称及规格/型号:钢筋HPB300A1。HRB4。Cl6、C2。、竺隐验内容:1.钢筋有话局证明文件,复试合格,钢筋于锈蚀、无污染。试验报告编号为GJ1N16-01420(C16),GJlNl-03173(C2O)、GT1N17-00858(C2
2、5)。2.仰拱钢筋纵向分布筋双层C2015Omm、环向主筋双层C20100Inn),上铁设置C2020Omln加强筋:侧墙预留分布筋双层C1615OnIn1、预留主筋双层C2010Omm,C20钢筋均采用套筒连接,预留套筒与下一模连接,外露有效螺纹不超过2丝。3.钢筋的间距、排距、中纬、高程偏差在允许范围内。4.底板仰拱拉筋为HPB300A10300*40Omm,侧墙拉筋为HPB300A10300*40Omm,梅花形布设,各处拉筋根据实际情况现场截取,拉筋与主筋相交点用绑扎丝绑扎牢固,扎丝头朝向内部。5.杂物已清理干净。6.保护层厚度:底板仰拱、侧墙及其余保护层均为40mm。7.衬砌受力钢筋均
3、采用机械连接。分布筋采用搭接连接或者采用焊接,搭接长度不小于34d(d为钢筋的直径),如若焊接,焊接长度不小于IOd(d为钢筋直径),同一焊接连接区段内,钢筋接头面积小于501,以上隐验内容已做完,请予以验收.申报人:验收意见:经检查:1.钢材质量合格,有出场合格证,进场复试合格2.钢筋质量、间距、性能符合设计及规范要求。3.钢筋的间距、排距、中线、高程偏差在允许范围内。4.拉筋布设与绑扎符合验收规范。5.杂物已清理干净,保护层内外尺寸符合设计及规范要求。6.保护层内外尺寸符合设计及规范要求。7.套筒连接工艺符合验收规范,接头位置、数量、接头率符合设计及规范要求。上述项目均符合质量验收标准规定

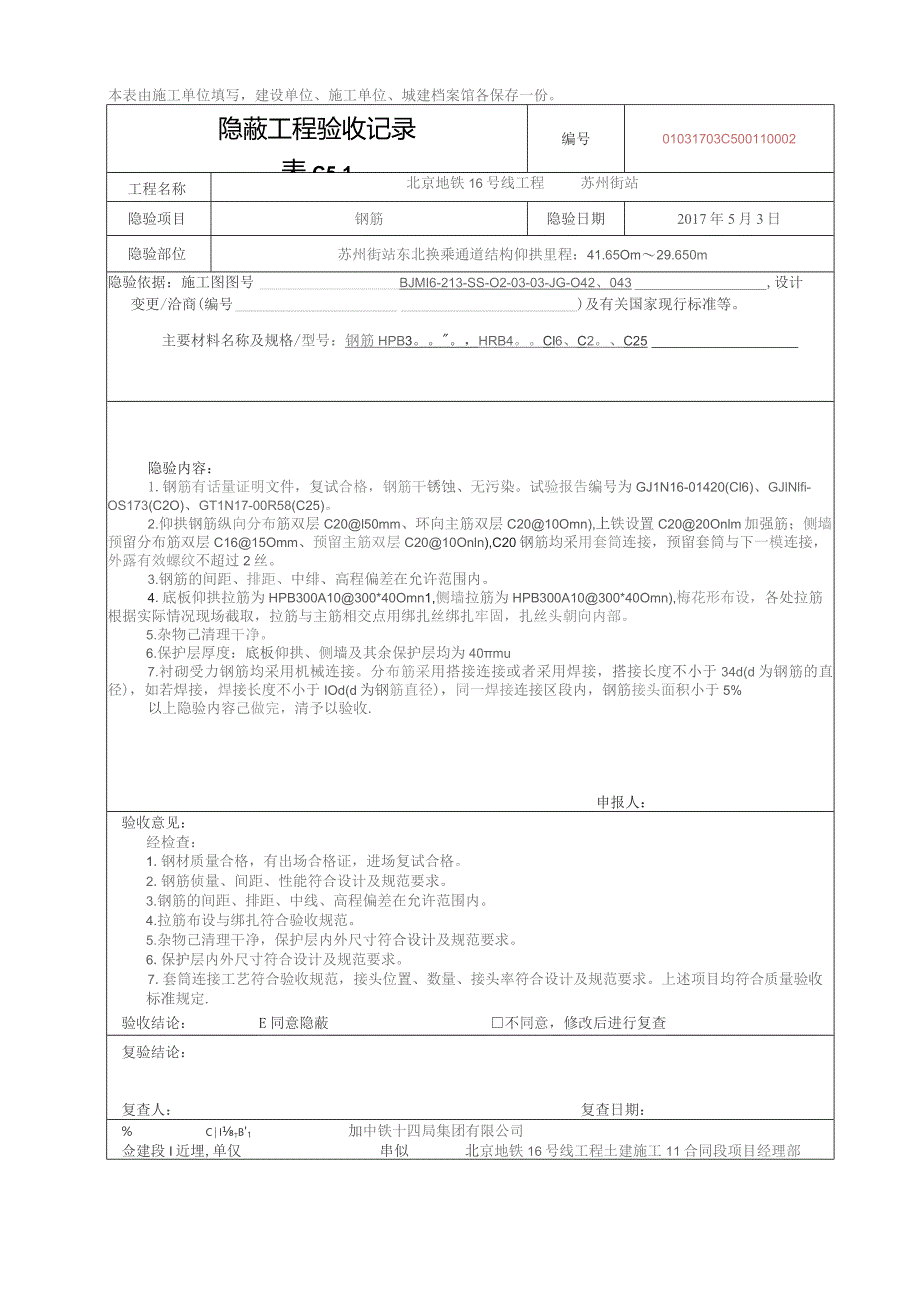

4、验收结论:E同意隐蔽不同意,修改后进行复查复验结论:复查人:复查日期:签字栏建设(监理)单位施工单位中铁I四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案馆各保存一份。隐蔽工程验收记录表C5-1编号01031703C500110002工程名称北京地铁16号线工程苏州街站隐验项目钢筋隐验日期2017年5月3日隐验部位苏州街站东北换乘通道结构仰拱里程:41.65Om29.650m隐验依据:施工图图号BJMI6-213-SS-O2-03-03-JG-O42、043,设计变更/洽商(编号)及有关国家现行标准
5、等。主要材料名称及规格/型号:钢筋HPB3。,HRB4。Cl6、C2。、C25隐验内容:1.钢筋有话量证明文件,复试合格,钢筋干锈蚀、无污染。试验报告编号为GJ1N16-01420(Cl6)、GJlNlfi-OS173(C2O)、GT1N17-00R58(C25)。2.仰拱钢筋纵向分布筋双层C20l50mm、环向主筋双层C2010Omn),上铁设置C2020Onlm加强筋;侧墙预留分布筋双层C1615Omm、预留主筋双层C2010Onln),C20钢筋均采用套筒连接,预留套筒与下一模连接,外露有效螺纹不超过2丝。3.钢筋的间距、排距、中绯、高程偏差在允许范围内。4.底板仰拱拉筋为HPB300A
6、10300*40Omn1,侧墙拉筋为HPB300A10300*40Omn),梅花形布设,各处拉筋根据实际情况现场截取,拉筋与主筋相交点用绑扎丝绑扎牢固,扎丝头朝向内部。5.杂物己清理干净。6.保护层厚度:底板仰拱、侧墙及其余保护层均为40mu7.衬砌受力钢筋均采用机械连接。分布筋采用搭接连接或者采用焊接,搭接长度不小于34d(d为钢筋的直径),如若焊接,焊接长度不小于IOd(d为钢筋直径),同一焊接连接区段内,钢筋接头面积小于5%以上隐验内容己做完,清予以验收.申报人:验收意见:经检查:1.钢材质量合格,有出场合格证,进场复试合格。2.钢筋侦量、间距、性能符合设计及规范要求。3.钢筋的间距、排

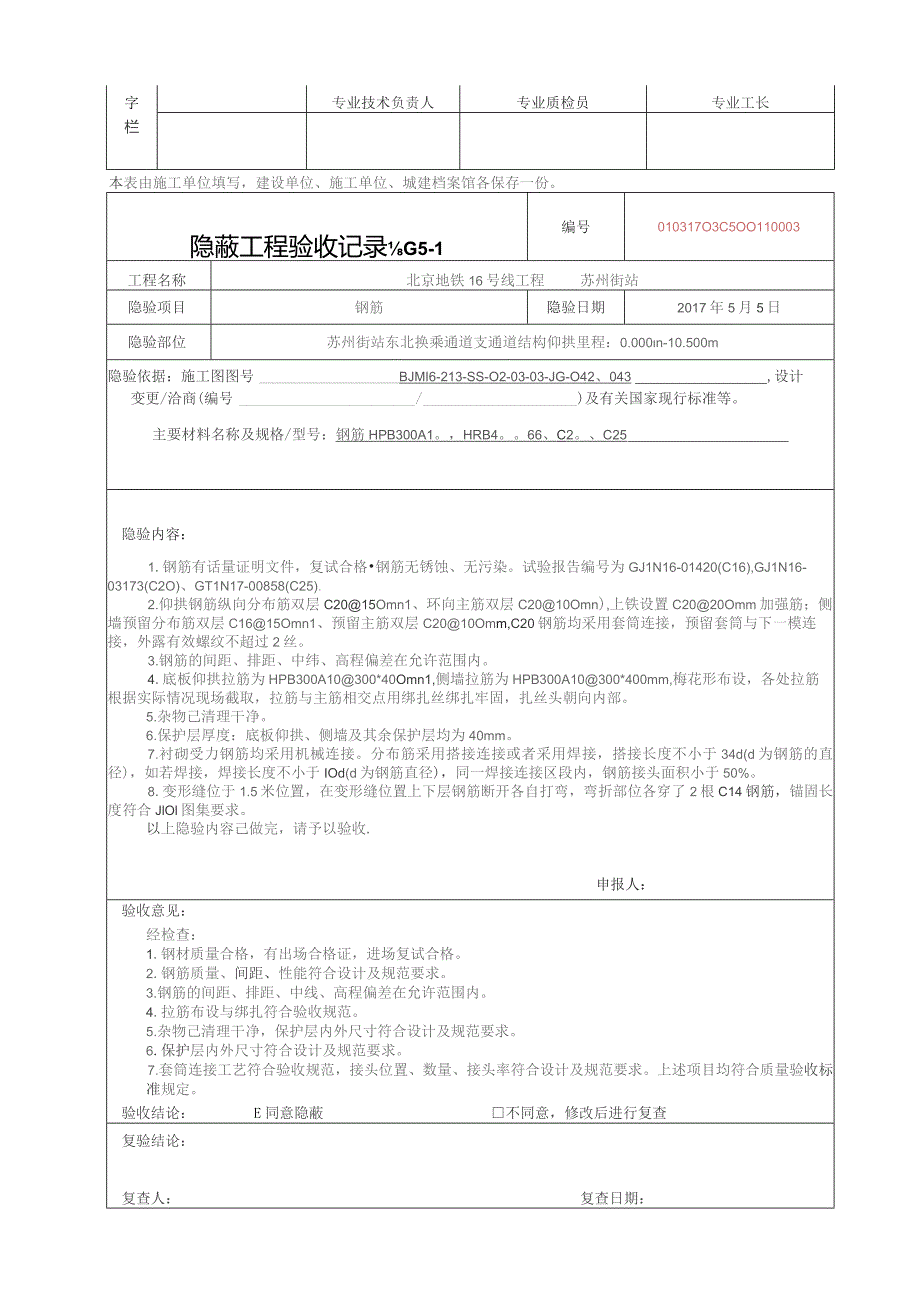

7、距、中线、高程偏差在允许范围内。4.拉筋布设与绑扎符合验收规范。5.杂物己清理干净,保护层内外尺寸符合设计及规范要求。6.保护层内外尺寸符合设计及规范要求。7.套筒连接工艺符合验收规范,接头位置、数量、接头率符合设计及规范要求。上述项目均符合质量验收标准规定.验收结论:E同意隐蔽不同意,修改后进行复查复验结论:复查人:复查日期:%citb1加中铁十四局集团有限公司佥建段I近埋,单仅串似北京地铁16号线工程土建施工11合同段项目经理部字专业技术负责人专业质检员专业工长栏本表由施工单位填写,建设单位、施工单位、城建档案馆各保存一份。隐蔽工程验收记录G5-1编号010317O3C5OO110003工
8、程名称北京地铁16号线工程苏州街站隐验项目钢筋隐验日期2017年5月5日隐验部位苏州街站东北换乘通道支通道结构仰拱里程:0.000n-10.500m隐验依据:施工图图号BJMI6-213-SS-O2-03-03-JG-O42、043,设计变更/洽商(编号/)及有关国家现行标准等。主要材料名称及规格/型号:钢筋HPB300A1。,HRB4。66、C2。、C25隐验内容:1.钢筋有话量证明文件,复试合格钢筋无锈蚀、无污染。试验报告编号为GJ1N16-01420(C16),GJ1N16-03173(C2O)、GT1N17-00858(C25).2.仰拱钢筋纵向分布筋双层C2015Omn1、环向主筋双
9、层C2010Omn),上铁设置C2020Omm加强筋;侧墙预留分布筋双层C1615Omn1、预留主筋双层C2010Omm,C20钢筋均采用套筒连接,预留套筒与下一模连接,外露有效螺纹不超过2丝。3.钢筋的间距、排距、中纬、高程偏差在允许范围内。4.底板仰拱拉筋为HPB300A10300*40Omn1,侧墙拉筋为HPB300A10300*400mm,梅花形布设,各处拉筋根据实际情况现场截取,拉筋与主筋相交点用绑扎丝绑扎牢固,扎丝头朝向内部。5.杂物己清理干净。6.保护层厚度:底板仰拱、侧墙及其余保护层均为40mm。7.衬砌受力钢筋均采用机械连接。分布筋采用搭接连接或者采用焊接,搭接长度不小于34
10、d(d为钢筋的直径),如若焊接,焊接长度不小于IOd(d为钢筋直径),同一焊接连接区段内,钢筋接头面积小于50%。8.变形缝位于1.5米位置,在变形缝位置上下层钢筋断开各自打弯,弯折部位各穿了2根C14钢筋,锚固长度符合JlOl图集要求。以上隐验内容己做完,请予以验收.申报人:验收意见:经检查:1.钢材质量合格,有出场合格证,进场复试合格。2.钢筋质量、间距、性能符合设计及规范要求。3.钢筋的间距、排距、中线、高程偏差在允许范围内。4.拉筋布设与绑扎符合验收规范。5.杂物己清理干净,保护层内外尺寸符合设计及规范要求。6.保护层内外尺寸符合设计及规范要求。7.套筒连接工艺符合验收规范,接头位置、
11、数量、接头率符合设计及规范要求。上述项目均符合质量验收标准规定。验收结论:E同意隐蔽不同意,修改后进行复查复验结论:复查人:复查日期:施工单位中铁十四局集团有限公司建设(监理)单位北京地铁16号线工程土建施工11合同段项目经理部字专业技术负责人专业质检员专业工长栏本表由施工单位填写,建设单位、施工单位、城建档案馆各保存份。隐蔽工程验收记录表CST编号010317O3C5OO110004工程名称北京地铁16号线工程苏州街站隐验项目钢筋隐验日期2017年5月18B隐验部位苏州街站东北换乘通道结构仰拱里程:17.650m29.650m隐验依据:施工图图号BJM16-213-SS-02-03-03-J
12、G-042、043,设计变更/洽商(编号/)及有关国家现行标准等。主要材料名称及规格,型号:钢筋HPR30W。,HRB400CC2。、65隐验内容:1.钢筋有庙量证明文件,复试合格,钢筋于锈蚀、无污染。试验报告编号为GJ1N16-O142O(Cl6)、GJlNI6-03173(C20).11I1N17-O858(C25)。2.仰拱钢筋纵向分布筋双层C2015Omm、环向主筋双层C20100mm,上铁设置C2020Omm加强筋;侧墙预留分布筋双层C1615Omm、预留主筋双层C2010Omm,C20钢筋均采用套筒连接,预留套筒与下一模连接,外露有效螺纹不超过2丝。3.钢筋的间距、排距、中纬、高程
13、偏差在允许范围内。4.底板仰拱拉筋为HPB300AIO300*40Omn1,侧墙拉筋为HPB300A10300*40Omn,梅花形布设,各处拉筋根据实际情况现场截取,拉筋与主筋相交点用绑扎丝绑扎牢固,扎丝头朝向内部.5.杂物己清理干挣5.6:质护层厚度:底技仰拱、侧墙及其余保护层均为40mm。7.衬砌受力钢筋均采用机械连接。分布筋采用搭接连接或者采用焊接,搭接长度不小于34d(d为钢筋的直径),如若焊接,焊接长度不小于Iod(d为钢筋直径),同一焊接连接区段内,钢筋接头面积小于50%.以上隐验内容已做完,请予以验收.申报人:验收意见:经检杳:1.钢材质量合格,有出场合格证,进场复试合格。2.钢
14、筋质量、间距、性能符合设计及规范要求。3.钢筋的间距、排距、中线、高程偏差在允许范围内。4.拉筋布设与绑扎符合验收规范。5.杂物已清理干净,保护层内外尺寸符合设计及规范要求。6.保护层内外尺寸符合设计及规范要求。7.套筒连接工艺符合验收规范,接头位置、数量、接头率符合设计及规范要求。上述期日均符合质量验收标推规定.验收结论:E同意隐蔽不同意,修改后进行复查复验结论:复查人:复查日期:签字栏建设(监理)单位施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部专业技术负责人专业质检员专业工长本表由施工单位填写,建设单位、施工单位、城建档案馆各保存一份.隐蔽工程验收记录C5-1编号01031703C500110005工程名称北京地铁16号线工程苏州街站隐验项目钢筋隐验日期2017年6月8日隐验部位苏州街站东北换乘通道结构仰拱里程:L500m17.650m隐验依据:施工图图号BJMI6-213-SS-O2-03-03-JG-O42、043,设计变更/洽商(编号/)及有关国家现行标准等。主要材料名称及规格/型号:钢筋HPB3。,HRB4。66、C2。、竺隐验内容:1.钢筋有质量证明文件,复试合格钢筋于锈蚀、无污染。试验报告编号
