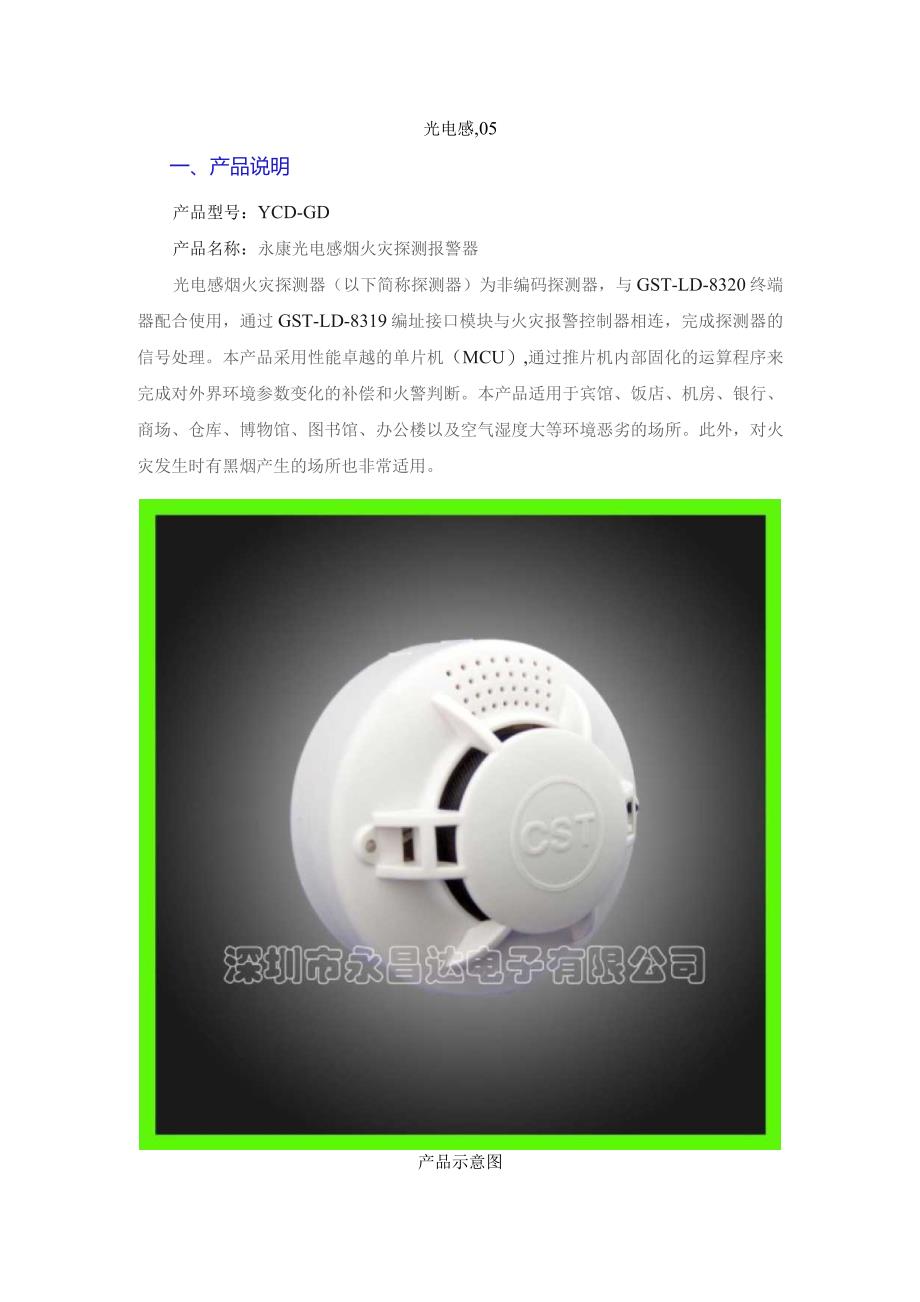

1、光电感,05一、产品说明产品型号:YCD-GD产品名称:永康光电感烟火灾探测报警器光电感烟火灾探测器(以下简称探测器)为非编码探测器,与GST-LD-8320终端器配合使用,通过GST-LD-8319编址接口模块与火灾报警控制器相连,完成探测器的信号处理。本产品采用性能卓越的单片机(MCU),通过推片机内部固化的运算程序来完成对外界环境参数变化的补偿和火警判断。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。此外,对火灾发生时有黑烟产生的场所也非常适用。产品示意图1.主要参数1,工作电压:9V2,静态电流W150A(注:静态时探测器可工作在

2、DC16VDC28V电压范围内。)3,报警电流:IOmAWK30mA(注:报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供电,否则探测器会因无限流电阻而烧坏。)4,最大波纹电压:4V(峰峰值)5,报警复位:瞬间断电(IOSMin,DC2.5VMax)6,上电时间10s7,线制:与电源线采用有极性二线制连接8,报警确认灯:红色,正常监视时周期性(2s4s)闪亮,报警时常亮9,保护面积:当空间高度为6m12m,一个探测器的保护面积,对一般保护现场而言为80m2。空间高度为6m以下时,保护面积为60m2。具体参数应以GB50116火灾自动报警系统设计规范为准。10,使用环境:温度:-

3、IotC+55“C湿度:95%,不凝露11,外形尺寸:直径IoOmm高56mm(带底座)12,外壳防护等级:IP2313,壳体材料和颜色:ABS,象牙白14,重量:约120g15,安装孔距:45mn75mm16,执行标准:GB4715-200517,产品规格:重量:145g外观尺寸:105R*62Hmm彩盒尺寸:108*59*1IOmm2.独特之处如下1,自动补偿功能,对于一定程度上因为外部环境(温度、湿度、灰尘、静电等)因素的变化而引起的性能漂移,可自动进行补偿,提高了感烟探测器的可靠性2,感烟探测器可准确判断24小时内发生的慢性火灾3,内置产品的ID码4,智能判断,清洗预报功能5,采用软硬

4、件滤波,提高了感烟探测器的抗干扰能力6,二总线制,无极性7,具有电子编码、遥控编码两种先进的编码技术,提高了编码的灵活性3.适用范围1)饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室等:2)电子计算机房、通讯机房、电影或电视放映室等;3)楼梯、走道、电梯机房等:4)书库、档案库等;5)有电气火灾危险的场所。6)补充:符合下列条件之一的场所,宜选择点型感温探测器;1)相对湿度经常大于95%;2)无烟火灾;3)有大量粉尘;4)在正常情况下有烟和蒸气滞留;5)厨房、锅炉房、发电机房、烘干车间等;6)吸烟室等;7)其它不宜安装感烟探测器的厅堂和公共场所。二、安装说明1.安装位置选择合适的位置,一般安装

5、在探测空间中央的天花板上,用安装螺丝把安装板固定在选好的安装位置上,然后将探测器卡入,旋转并检查是否牢固。选择一个合适的安装区域。依照安装支架的孔在顶棚上或墙上书两个孔位。按两个孔位锁两个孔。在两个孔中塞入两颗塑料腰钉,然后将安装支架的背面紧贴墙面。塞入并紧固安装螺钉直至安装支架撤底牢固为止。有探测的背面靠到安装的位置口,并顺时针转动。并确信这两个螺钉头已给滑入腰形孔中。轻轻按下测试按钮一下探测器是否正常工作。注意:避免安装於以下位置太接近门口,窗户,风扇等地方均会影响警报器的灵敏。因为这些地方一般空气流通较快。不可安装於高潮温度的地点,如浴室,顶楼或温度高於39C或低於5。2.安装调试安装探

6、测器底座时,应注意使报警器确认灯位于房间内外便于观察的方向。在安装接线正确无误后,方可通电加烟试验。在足够的烟进入探测器后,一般应在10秒内报警.三、使用说明a.使用本探测器在安装好之后就己处於工作状态之中,在此状态,其上面发光二极管大约每分钟闪烁一次。当燃烧微粒被探测到时,本探测器会发出清脆响亮的脉动报警声直至空气重新清净为止。b.测试按下并保持住测试按钮至少3秒钟,一个清脆响亮的脉动报警讯号就会发出。这意味著探测器真正工作,在报警的同时,发光二极管快速闪烁。也可以用把烟雾吹进探测腔中的方法来测试探测器。(可以每星期做一次测试以得证探测器的可靠工作)c.简易保养:每隔6个月便需清洁警报器一次

7、以保持工作效率良好,先把电源关掉,再用软毛刷轻扫灰尘便可。再把电源启动。若发现以下问题:按了测试健但不发声2、烟雾测试但不发声3、预备灯不再隐定闪动可尝试以下各项以作改善检查电源是否如常运作2、简单地清洁一下3、可请电工彻底检查如以上办法仍不能改善情况,请不要尝试修理。若警报器尚在保养期内,请连同购买日期证明(收据、发票),一并退回本公司。d.备注:非正常气温也许会导致误鸣,只需令空间空气流通,警报声便待会停止。灰尘亦会令警报器灵敏度减退,请根据以上清洁方法以作改善。系统正常运行后,用户最好每季度进行现场喷烟检测,发现失灵的应及时更换,以免造成事故。每年迷宫及纱网上的灰尘清除一次。四、公司主营

8、及售后本公司主营产品:一氧化碳报警器,家用燃气报警器,车用燃气报警器,温度报警器,烟雾报警器,漏水溢水报警器,工业气体报警器。产品认证:CE认证,100万保险,国家燃气具检测报告,防爆电器设备认证运输方式:快递/物流(快递自付邮费,物流免费)发货期限:7天内售后服务:收到之日三个月内产品属本身质量问题包换,一年免费保修(待我司工程部检查非人为损坏既可M质量保证:我们是深圳市永昌达电子有限公司厂家批发,产品可靠,有质量问题请与我联系。!各位顾客请注意,随着家用燃气,煤气报警器的普及,市场上己出现了许多假冒产品!购买产品请认准正规产品!产品包装内有:一个报警器/一份说明书/一张合格证/一张保险卡/二颗螺丝如您感兴趣,请联系详谈!
