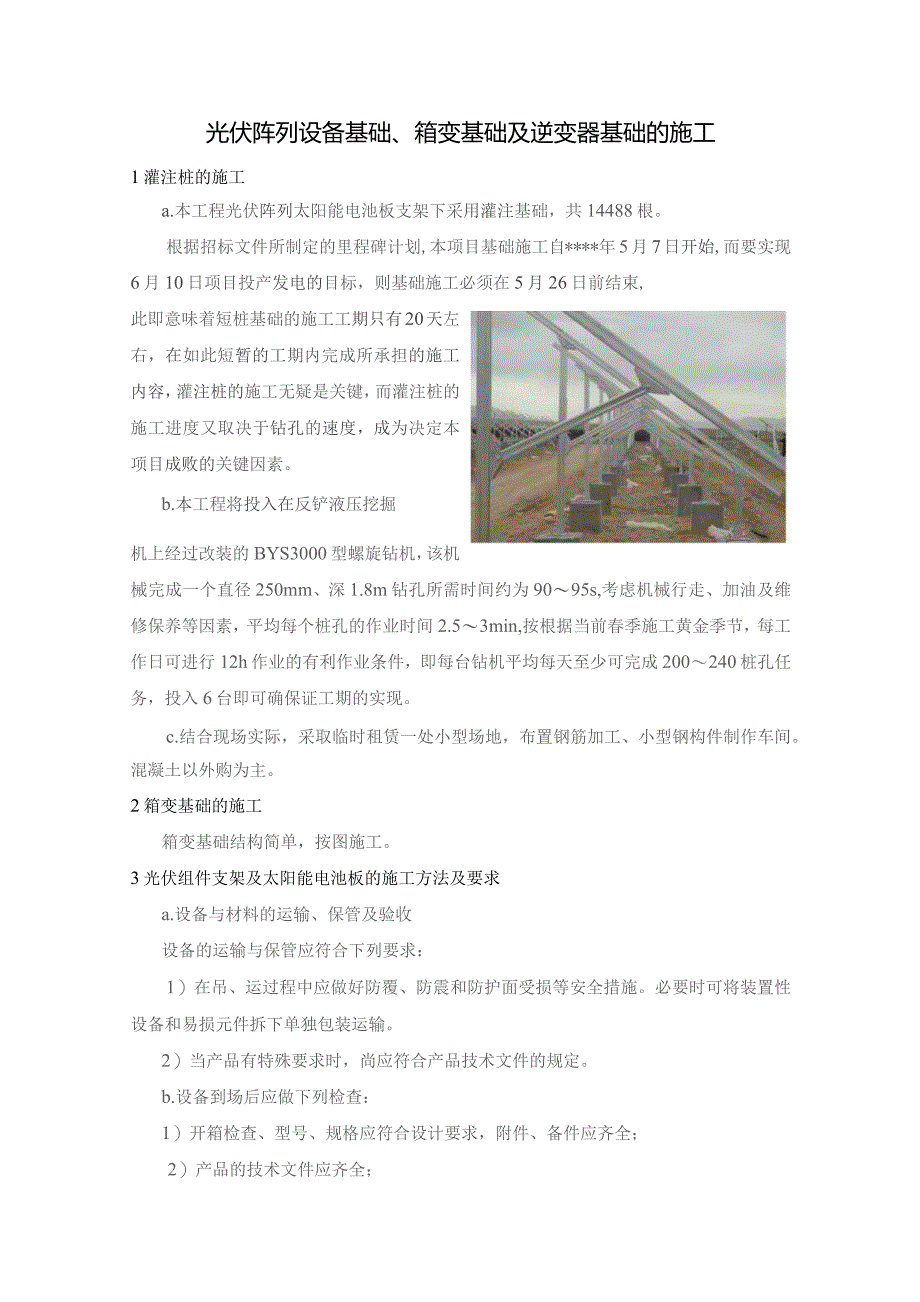

1、光伏阵列设备基础、箱变基础及逆变器基础的施工1灌注桩的施工a.本工程光伏阵列太阳能电池板支架下采用灌注基础，共14488根。根据招标文件所制定的里程碑计划,本项目基础施工自*年5月7日开始,而要实现6月10日项目投产发电的目标，则基础施工必须在5月26日前结束,此即意味着短桩基础的施工工期只有20天左右，在如此短暂的工期内完成所承担的施工内容，灌注桩的施工无疑是关键，而灌注桩的施工进度又取决于钻孔的速度，成为决定本项目成败的关键因素。b.本工程将投入在反铲液压挖掘机上经过改装的BYS3000型螺旋钻机，该机械完成一个直径250mm、深1.8m钻孔所需时间约为9095s,考虑机械行走、加油及维修
2、保养等因素，平均每个桩孔的作业时间2.53min,按根据当前春季施工黄金季节，每工作日可进行12h作业的有利作业条件，即每台钻机平均每天至少可完成200240桩孔任务，投入6台即可确保证工期的实现。c.结合现场实际，采取临时租赁一处小型场地，布置钢筋加工、小型钢构件制作车间。混凝土以外购为主。2箱变基础的施工箱变基础结构简单，按图施工。3光伏组件支架及太阳能电池板的施工方法及要求a.设备与材料的运输、保管及验收设备的运输与保管应符合下列要求：1）在吊、运过程中应做好防覆、防震和防护面受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。2）当产品有特殊要求时，尚应符合产品技术文件的规
3、定。b.设备到场后应做下列检查：1）开箱检查、型号、规格应符合设计要求，附件、备件应齐全；2）产品的技术文件应齐全；3）外观检查应完好无损；4）保管期间应定期检查，做好防护工作；5）安装人员应经过相关安装知识及技术培训。c.光伏发电站施工中间交接验收应符合列要求：1）光伏发电站施工中间交接项目可包含：支架基础、设备基础二次灌浆等;2）土建交付安装项目时，应由土建专业填写中间交接验收签证书。并提供相关技术资料、交安装专业查验。3）中间交接项目应通过质量验收，对不符合移交条件项目，移交单位负责整改合格。d.支架零部件及支架基础的检查1）支架安装前应按20%比列进行抽样，并根据图纸检查支架零部件的尺
4、寸应符合设计要求。2）检查是否变形，出现变形应及时校正，无法校正者应进行更换。不允许有倒刺和毛边现象。所有零部件均应按图纸设计要求进行表面防腐处理，保证不生锈，不腐蚀。3）支架基础按设计要求检查平面位置、几何尺寸、轴线、标高、基础安装面平整度、预埋螺栓、基础混凝土强度、桩基试验等是否符合设计，满足安装要求。办理完成交验手续，进场施工如基础施工与设计要求偏差较大，应先进行基础的纠偏，合格后再进行支架的安装工程。4）标准螺栓及组件的要求和质量检验5）光伏组件支架联接紧固件必须符合国家标准要求，采用热镀锌件，达到保证其寿命和防腐紧固的目的。螺栓、螺母、平垫圈、弹簧垫圈数量、规格型号和品种应齐全，性能

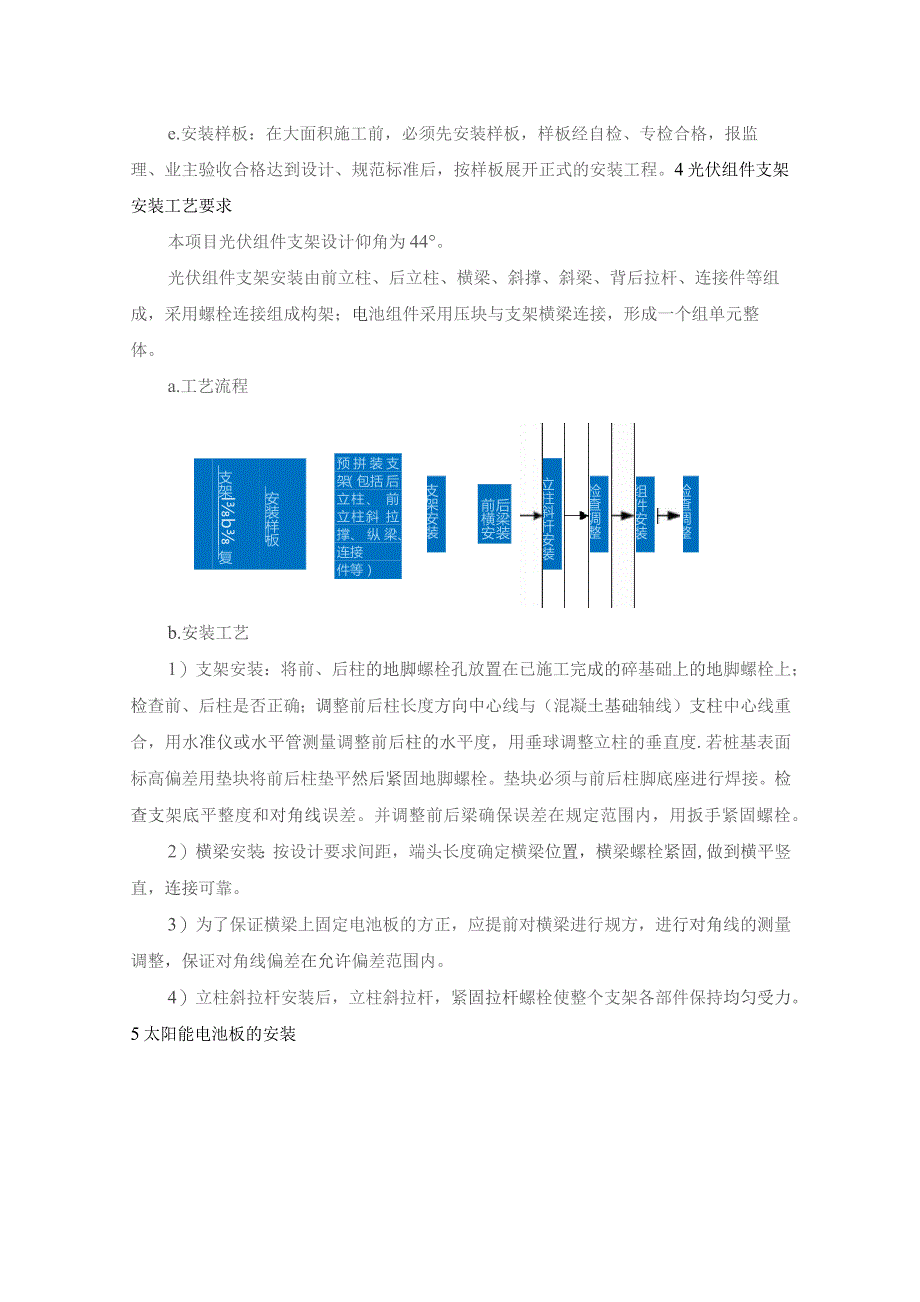

5、良好，符合设计要求。每个螺栓紧固之后，螺栓露出部位长度应为螺栓直径的2/3。6）工具准备；套筒扳手、开口扳手、梅花扳手、内六楞扳手、水准仪、指北针、钢卷尺、力矩扳手、线绳、水平管、马凳、人字梯等必须符合工程施工需要及质量检测要求。e.安装样板：在大面积施工前，必须先安装样板，样板经自检、专检合格，报监理、业主验收合格达到设计、规范标准后，按样板展开正式的安装工程。4光伏组件支架安装工艺要求本项目光伏组件支架设计仰角为44。光伏组件支架安装由前立柱、后立柱、横梁、斜撑、斜梁、背后拉杆、连接件等组成，采用螺栓连接组成构架；电池组件采用压块与支架横梁连接，形成一个组单元整体。a.工艺流程安装样板支架
6、lb复Ia作业准备预拼装支 架（包括 后立柱、 前立柱斜 拉撑、 纵 梁、连接件等）支架安装立柱斜杆安装后梁装 前横安检查调整组件安装检查调整b.安装工艺1）支架安装：将前、后柱的地脚螺栓孔放置在已施工完成的碎基础上的地脚螺栓上；检查前、后柱是否正确；调整前后柱长度方向中心线与（混凝土基础轴线）支柱中心线重合，用水准仪或水平管测量调整前后柱的水平度，用垂球调整立柱的垂直度.若桩基表面标高偏差用垫块将前后柱垫平然后紧固地脚螺栓。垫块必须与前后柱脚底座进行焊接。检查支架底平整度和对角线误差。并调整前后梁确保误差在规定范围内，用扳手紧固螺栓。2）横梁安装：按设计要求间距，端头长度确定横梁位置，横梁螺
7、栓紧固,做到横平竖直，连接可靠。3）为了保证横梁上固定电池板的方正，应提前对横梁进行规方，进行对角线的测量调整，保证对角线偏差在允许偏差范围内。4）立柱斜拉杆安装后，立柱斜拉杆，紧固拉杆螺栓使整个支架各部件保持均匀受力。5太阳能电池板的安装a.光伏组件安装前准备1）组件的运输与保管应符合制造厂的专门规定。电池组件开箱前，必须通知厂家、监理、业主一起到现场进行开箱检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。2）组件安装前支架的安装工作应通过质量验收。组件的型号、规格应符合设计要求。组件的外观及各部件应完好无损，安装人员应
8、经过相关安装知识培训和技术交底。3）组件的安装应符合下列规定：光伏组件安装应按照设计图纸进行。组件固定螺栓的力矩值应符合制造厂或设计文件的规定。组件安装允许偏差应符合规定：4）组件安装标准及检验方法施工项目检查项目质量标准单位检验方法及器具组件安装倾斜角度偏差W按设计图纸要求或1度角度测量尺（仪）组件边缘高差相邻组件间Wlmm钢尺检查全长（同方阵）WIomm组件平整度相邻组件间1mm钢尺检查东西向全长（同方阵）5mm组件固定紧固件紧固牢靠扭矩扳手检查组件连线串联数量按设计要求进行串联观察检查接插件要连接插接牢固可靠观察检查组串电压、极性组串极性正确，电压正常万用表测量b.光伏组件的安装应符合下
9、列要求：1）光伏组件应按照设计图纸的型号、规格进行安装。2）光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。3）光伏组件安装允许偏差应符合下表规定。光伏组件安装允许偏差项目允许偏差角度偏差1:光伏组件边缘高度相邻光伏组件间W2mm同组光伏组件间5mmc.组件之间的接线应符合以下要求：1）光伏组件连接数量和路径应符合设计要求。2）光伏组件间接插件应连接牢固。3）外接电缆同插件连接处应搪锡。4）光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试。5）光伏组件间连接线可利用支架进行固定，并固定，并应整齐、美观。6）同一组光伏组件或光伏组件串的正负极不应短接。7）严禁触摸光伏组件串的
10、金属带电部位。8）严禁在雨中进行光伏组件的连线工作。d.光伏支架电池板安装检验标准项目要求检杳方法外观检测无变形、无损伤、不受污染无侵蚀目测检查支架安装支架稳固可靠，表面处理均匀，无锈蚀实测检查螺栓力矩MlO45Ntn：M1280Nm实测检查光伏电池板无变形、无损伤、不受污染无侵蚀,安装可靠目测检查e.组件的安装和接线还应注意如下事项：1）组件在安装前或安装完成后应进行抽检测试，测试结果应按照规范的格式进行填写。组件安装和移动的过程中，不应拉扯导线。2）组件安装时，不应造成玻璃和背板的划伤或破损。3）组件之间连接线不应承受外力。同一组串的正负极不宜短接。4）单元间组串的跨接线缆如采用架空方式敷
11、设，宜采用PVC管进行保护。5）施工人员安装组件过程中不应在组件上踩踏。进行组件连线施工时，施工人员应配备安全防护用品。不得触摸金属带电部位6）对组串完成但不具备接引条件的部位，应用绝缘胶布包扎好。7）严禁在雨天进行组件的连线工作。f.组件接地应符合下列要求:带边框的组件应将边框可靠接地。不带边框的组件，其接地做法应符合制造厂要求。组件接地电阻应符合设计要求。g.电池组件安装经三检合格后，才能进行光伏电池板的安装工作。做好中间检查施工记录。1）组件进场检验：太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合。电池板正面玻璃无裂纹和损伤
12、，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合组件名牌上规定电压值。2）组件安装：电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装。3）电池板的安装应自下而上先安装两端四块电池板，校核尺寸、水平度、对角线方正后拉通线安装中间电池板。先安装上排电池板再安排下排电池板，每块电池板的与横梁固定采用四个压块紧固，旁边为二个单压块，中间为二个双压块，压块螺栓片的牙齿必须“与横梁C”型钢卷边槽平稳咬合，结合紧密端正，电池板受力均匀。4）安装过程中必须轻拿轻放以免破坏表面的保护玻璃；将两根放线绳分别系于电池板方阵的上下
13、两端，并将其绷紧。以线绳为基准分别调整其余电池板,使其在一个平面内。5）电池板安装必须作到横平竖直，间隙均匀，表面平整，固定牢靠。同方阵内的电池板边线保持一致；注意电池板的接线盒的方向，采用头对头的安装方式，汇线位置刚好在中间，方便施工。h.电池组件分区原则每个厂家生产的相同峰值的组件安装在一个方阵区；不足一个方阵的相同峰值的组件保证一个汇流箱组串的电池组件同厂同峰值。这样安装组件可以最大限度的提升整个光伏电站的发电量。i.光伏电池组件与光伏电池方阵：电池组件单块光伏电池板组成串联的组件，光伏电池方阵则是由串联后的光伏电池组件并联而成，光伏电池组件内部接线符合图纸。6光伏组件安装安全通则a.安
14、装太阳能光伏发电系统要求专门的技能和知识，必须由专业资格的工程师来完成。b.安装人员在尝试安装，操作和维护的光伏组件时，请确保您完全理解在此安装说明手册的资料，了解安装过程中可能会发生伤害的风险。c.光伏组件在光照充足或其他光源照射下时生产电力。应当操作时请采取相应的防护措施，避免人员与30VDC或更高电压直接接触。d.太阳能光伏组件能把光能转换成直流电能，电量的大小会随着光强的变化而变化。e.当组件有电流或具有外部电源时，不得连接或断开组件。f.安装、使用组件或进行接线时，应使用不透明材料覆盖在太阳能光伏组件阵列中组件的正面，以停止发电.g.应遵守所有地方、地区和国家的相关法规，必要时应先获
