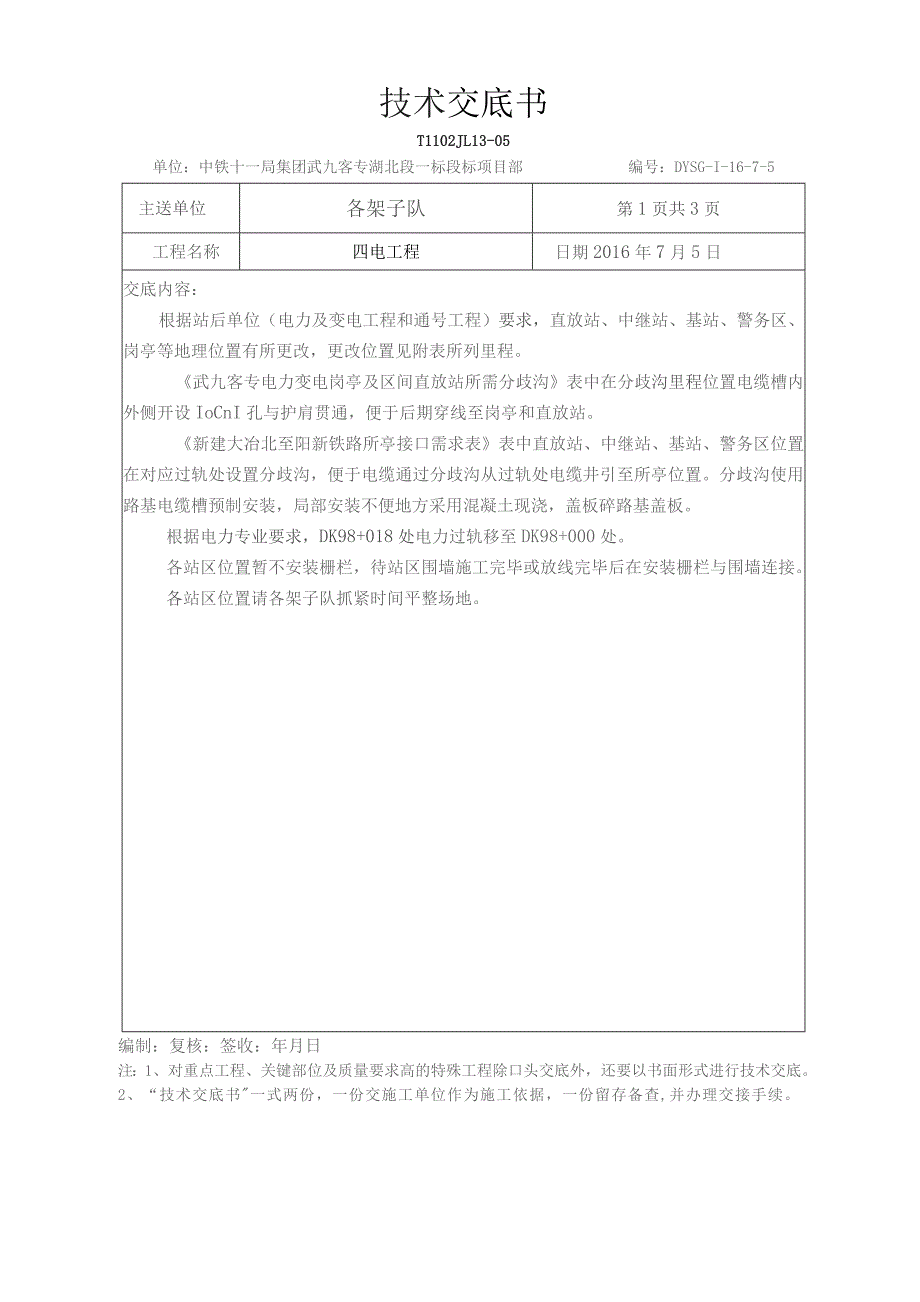

1、技术交底书T1102JL13-05单位:中铁十一局集团武九客专湖北段一标段标项目部编号:DYSG-I-16-7-5主送单位各架子队第1页共3页工程名称四电工程日期2016年7月5日交底内容:根据站后单位(电力及变电工程和通号工程)要求,直放站、中继站、基站、警务区、岗亭等地理位置有所更改,更改位置见附表所列里程。武九客专电力变电岗亭及区间直放站所需分歧沟表中在分歧沟里程位置电缆槽内外侧开设IoCnI孔与护肩贯通,便于后期穿线至岗亭和直放站。新建大冶北至阳新铁路所亭接口需求表表中直放站、中继站、基站、警务区位置在对应过轨处设置分歧沟,便于电缆通过分歧沟从过轨处电缆井引至所亭位置。分歧沟使用路基电
2、缆槽预制安装,局部安装不便地方采用混凝土现浇,盖板碎路基盖板。根据电力专业要求,DK98+018处电力过轨移至DK98+000处。各站区位置暂不安装栅栏,待站区围墙施工完毕或放线完毕后在安装栅栏与围墙连接。各站区位置请各架子队抓紧时间平整场地。编制:复核:签收:年月日注:1、对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。2、“技术交底书一式两份,一份交施工单位作为施工依据,一份留存备查,并办理交接手续。技术交底书T1102JL13-05单位:中铁十一局集团武九客专湖北段一标段标项目部编号:DYSG-IT6-7-5主送单位各架子队第2页共3页工程名称四电工程

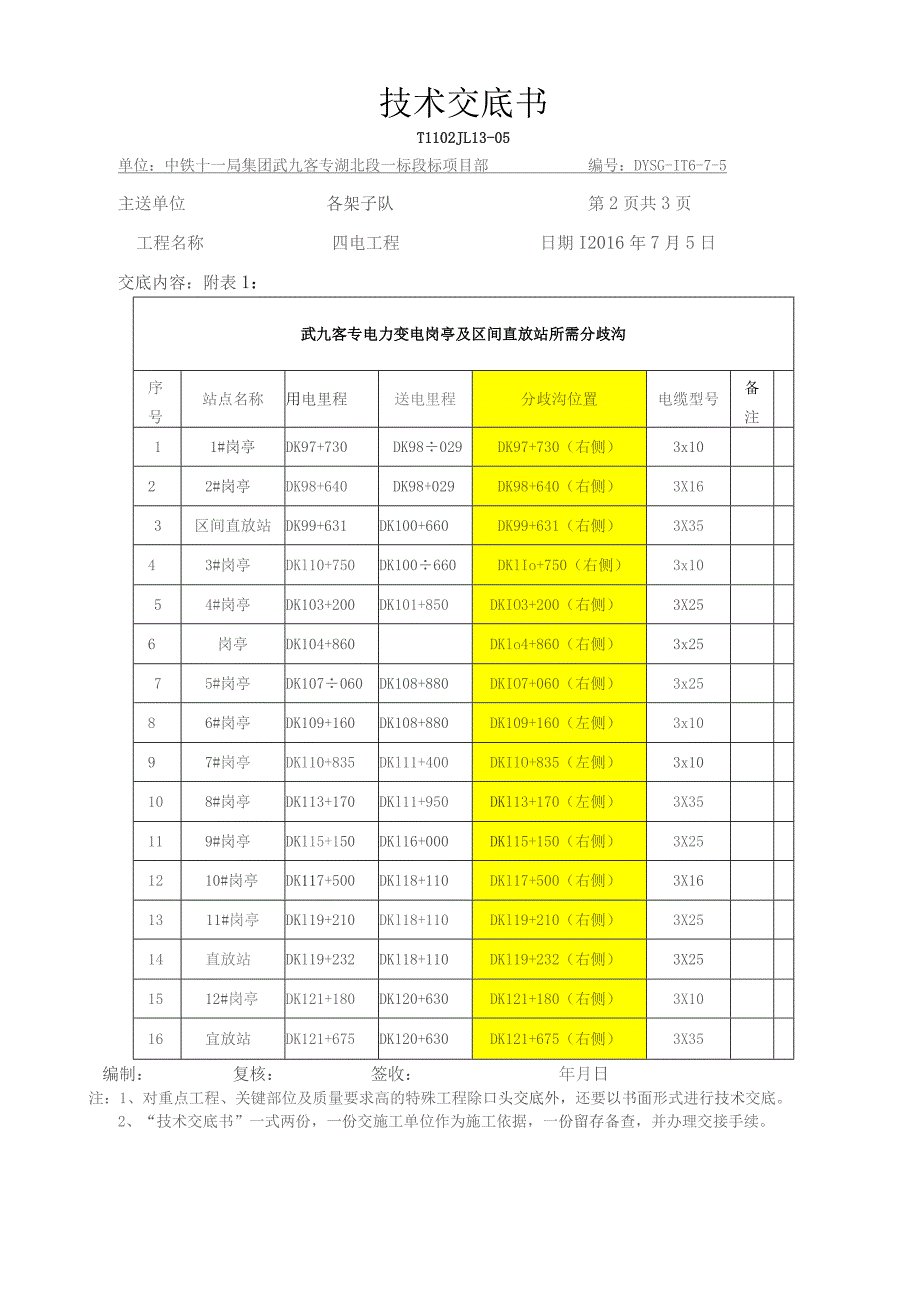

3、日期I2016年7月5日交底内容:附表1:武九客专电力变电岗亭及区间直放站所需分歧沟序号站点名称用电里程送电里程分歧沟位置电缆型号备注11#岗亭DK97+730DK98029DK97+730(右侧)3x1022#岗亭DK98+640DK98+029DK98+640(右侧)3X163区间直放站DK99+631DK100+660DK99+631(右侧)3X3543#岗亭DKl10+750DK100660DKlIo+750(右侧)3x1054#岗亭DK103+200DK101+850DKIO3+200(右侧)3X256岗亭DK104+860DKlo4+860(右侧)3x2575#岗亭DK107060
4、DK108+880DKIO7+060(右侧)3x2586#岗亭DK109+160DK108+880DK109+160(左侧)3x1097#岗亭DKl10+835DKl11+400DKIlO+835(左侧)3x10108#岗亭DK113+170DKl11+950DKl13+170(左侧)3X35119#岗亭DKl15+150DKl16+000DKl15+150(右侧)3X251210#岗亭DK117+500DKl18+110DKl17+500(右侧)3X161311#岗亭DKl19+210DKl18+110DKl19+210(右侧)3X2514直放站DKl19+232DKl18+110DKl19

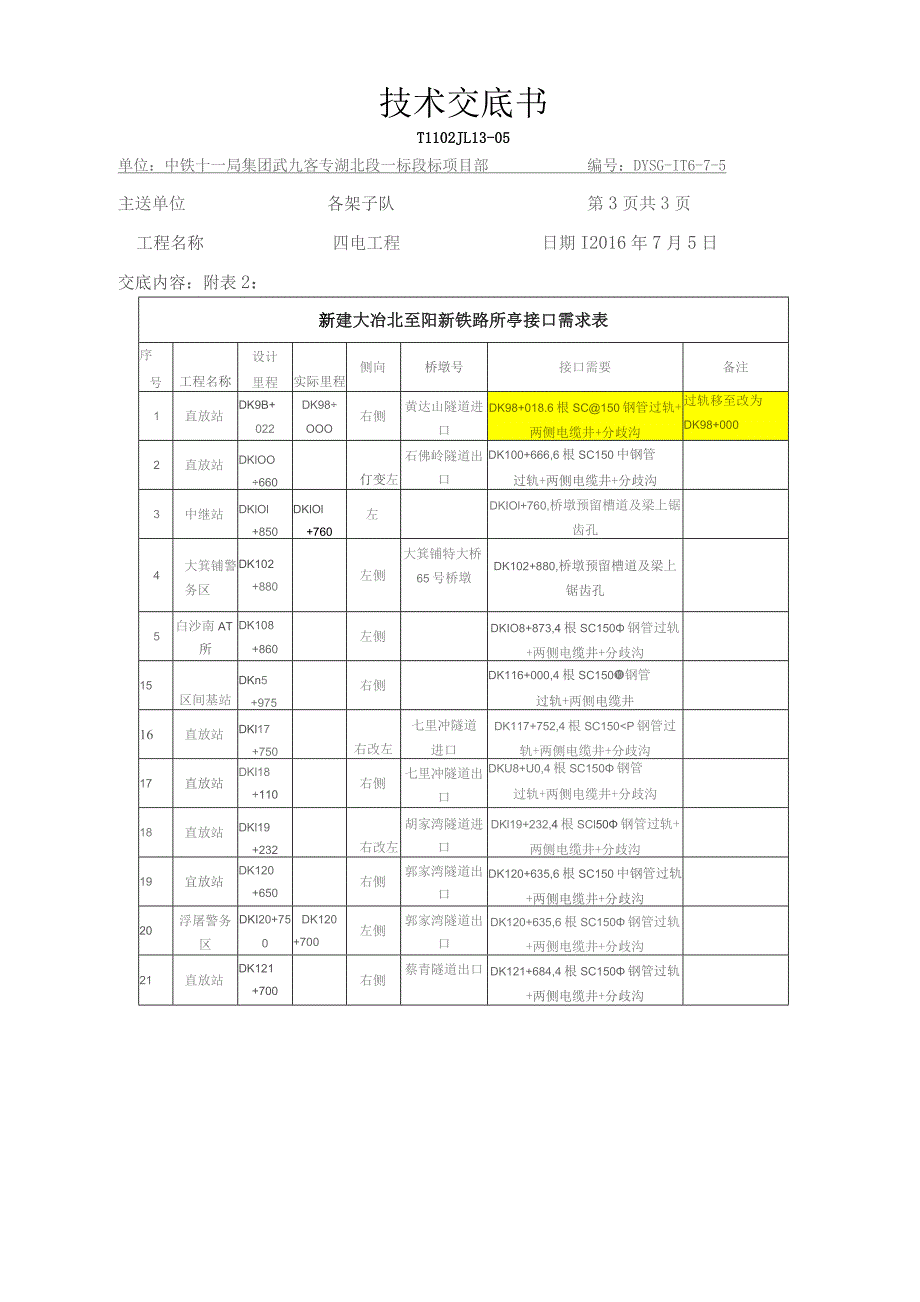

5、+232(右侧)3X251512#岗亭DK121+180DK120+630DK121+180(右侧)3X1016宜放站DK121+675DK120+630DK121+675(右侧)3X35编制:复核:签收:年月日注:1、对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。2、“技术交底书”一式两份,一份交施工单位作为施工依据,一份留存备查,并办理交接手续。技术交底书T1102JL13-05单位:中铁十一局集团武九客专湖北段一标段标项目部编号:DYSG-IT6-7-5主送单位各架子队第3页共3页工程名称四电工程日期I2016年7月5日交底内容:附表2:新建大冶北至
6、阳新铁路所亭接口需求表序号工程名称设计里程实际里程侧向桥墩号接口需要备注1直放站DK9B+022DK98OOO右侧黄达山隧道进口DK98+018.6根SC150钢管过轨+两侧电缆井+分歧沟过轨移至改为DK98+0002直放站DKlOO660仃变左石佛岭隧道出口DK100+666,6根SC150中钢管过轨+两侧电缆井+分歧沟3中继站DKlOl+850DKlOl+760左DKIOl+760,桥墩预留槽道及梁上锯齿孔4大箕铺警务区DK102+880左侧大箕铺特大桥65号桥墩DK102+880,桥墩预留槽道及梁上锯齿孔5白沙南AT所DK108+860左侧DKIO8+873,4根SC150钢管过轨+两侧
7、电缆井+分歧沟15区间基站DKn5+975右侧DK116+000,4根SC150钢管过轨+两侧电缆井16直放站DKl17+750右改左七里冲隧道进口DK117+752,4根SC150P钢管过轨+两侧电缆井+分歧沟17直放站DKl18+110右侧七里冲隧道出口DKU8+U0,4根SC150钢管过轨+两侧电缆井+分歧沟18直放站DKl19+232右改左胡家湾隧道进口DKl19+232,4根SCl50钢管过轨+两侧电缆井+分歧沟19宜放站DK120+650右侧郭家湾隧道出口DK120+635,6根SC150中钢管过轨+两侧电缆井+分歧沟20浮屠警务区DKI20+750DK120+700左侧郭家湾隧道出口DK120+635,6根SC150钢管过轨+两侧电缆井+分歧沟21直放站DK121+700右侧蔡青隧道出口DK121+684,4根SC150钢管过轨+两侧电缆井+分歧沟
