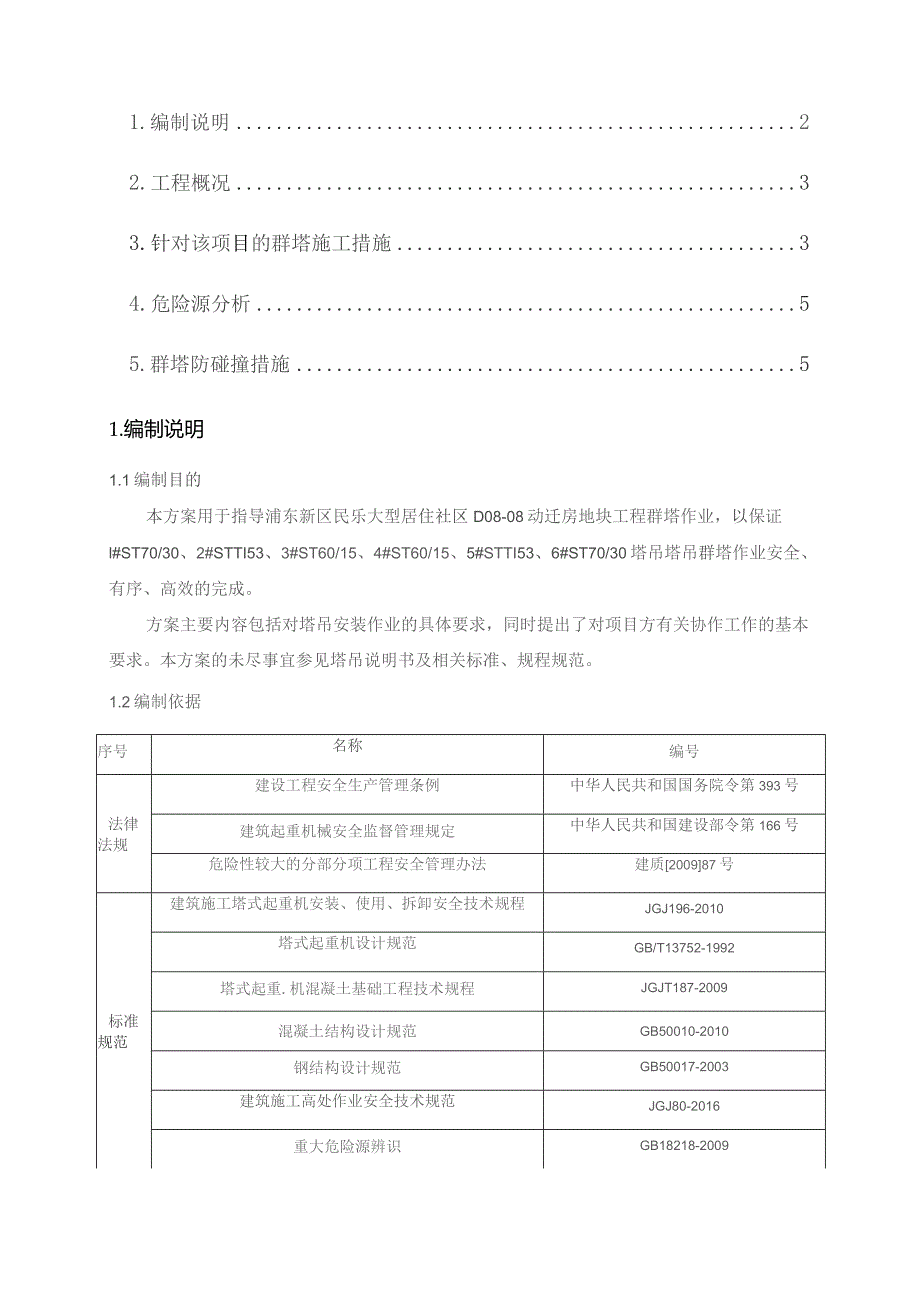

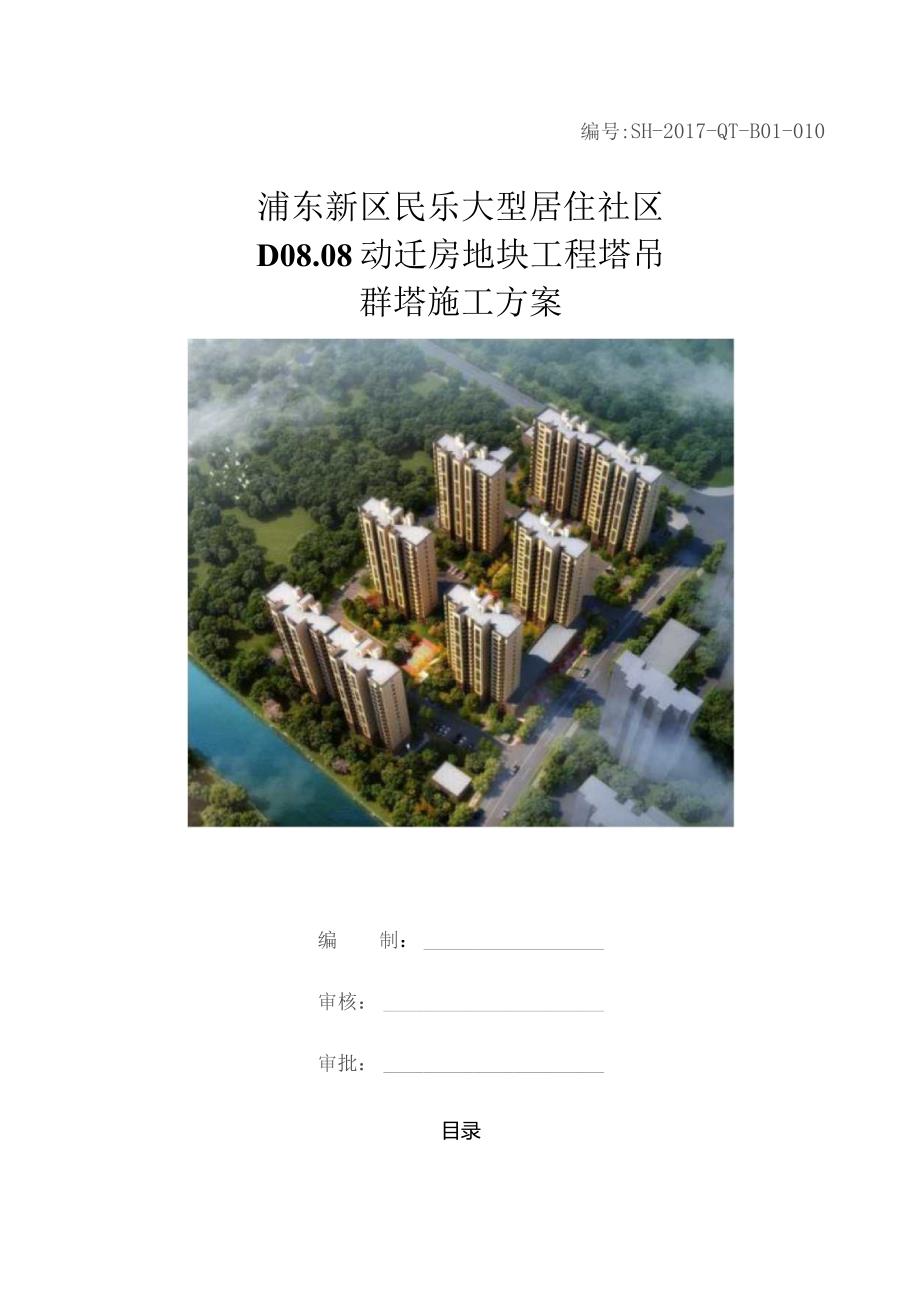

1、编号:SH-2017-QT-B01-010浦东新区民乐大型居住社区D08.08动迁房地块工程塔吊群塔施工方案编制：审核：审批：目录1.编制说明22.工程概况33.针对该项目的群塔施工措施34.危险源分析55.群塔防碰撞措施51.编制说明1.1编制目的本方案用于指导浦东新区民乐大型居住社区D08-08动迁房地块工程群塔作业，以保证l#ST70/30、2#STTI53、3#ST60/15、4#ST60/15、5#STTI53、6#ST70/30塔吊塔吊群塔作业安全、有序、高效的完成。方案主要内容包括对塔吊安装作业的具体要求，同时提出了对项目方有关协作工作的基本要求。本方案的未尽事宜参见塔吊说明书及

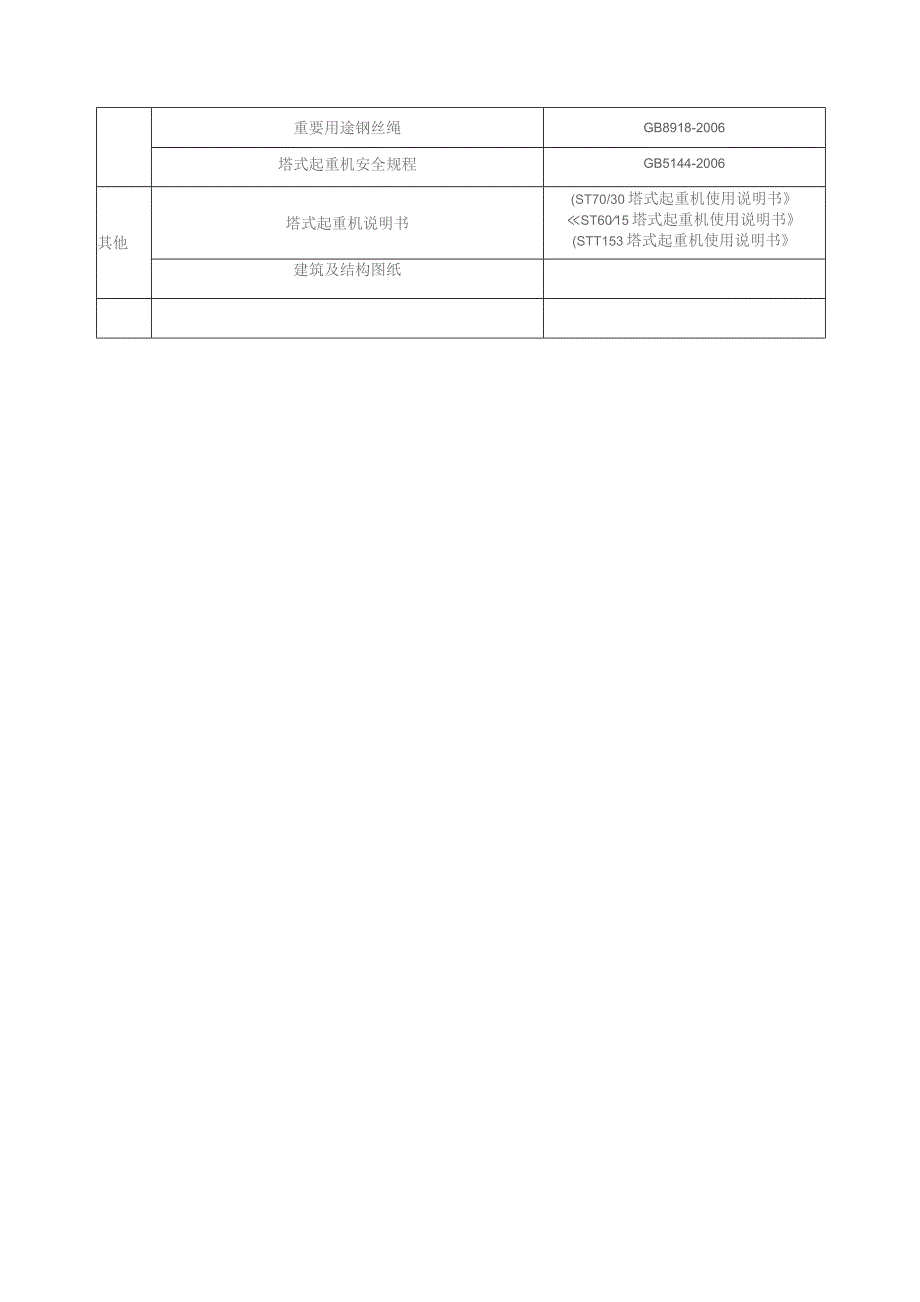

2、相关标准、规程规范。1.2编制依据序号名称编号法律法规建设工程安全生产管理条例中华人民共和国国务院令第393号建筑起重机械安全监督管理规定中华人民共和国建设部令第166号危险性较大的分部分项工程安全管理办法建质200987号标准规范建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010塔式起重机设计规范GB/T13752-1992塔式起重.机混凝土基础工程技术规程JGJT187-2009混凝土结构设计规范GB50010-2010钢结构设计规范GB50017-2003建筑施工高处作业安全技术规范JGJ80-2016重大危险源辨识GB18218-2009重要用途钢丝绳GB8918-2
3、006塔式起重机安全规程GB5144-2006其他塔式起重机说明书(ST70/30塔式起重机使用说明书ST6015塔式起重机使用说明书(STT153塔式起重机使用说明书建筑及结构图纸2.工程概况2.1工程名称：浦东新区民乐大型居住社区D08-08动迁房地块工程2.2施工单位：中国建筑第八工程局有限公司2.3承租单位：中国建筑第八工程局有限公司2.4工程地址：本工程位于上海市浦东新区惠南镇，基地东至通济路，南至拱川路，西至听潮路，北至拱晨路。2.5施工概况及周边环境:图2T施工现场塔吊平面布置图3.塔吊群塔施工措施3J塔吊独立式布置概况现场编号型号臂长最大吊重臂端吊高度（标节及强节高度）附着次数
4、附着建筑建筑高度1#ST7O/3050m12t虫8t49.5m11节+过渡节11#楼51.15m2#STT15340m8t3.35143.5m12节+过渡节12#楼51.15m3#ST60/1540mIOt2.95t55.5m16节+过渡节13#楼5L15m4#ST60/1540mIOt2.95t58.5m17节+过渡节14#楼51.15m5#STT15340m8t3.35149.5mM节+过渡节15#楼5L15m6#ST70/3055m12t4,Ot43.5m12节+过渡节16#楼51.45m3.2塔吊附着后布置情况现场编号型号臂长最大吊m臂端吊重.最终高度附着次数附着建筑建筑高度1#ST7
5、03050m2t4.8t70.5m（21节+过渡节）11#楼51.15m2#STT15340m8t3.35t64.5m（19节+过渡节）12#楼51.15m3#ST601540m10t2.95t76.5m（23节+过渡节）13#楼51.15m4*ST601540m10t2.95179+5m（24节+过渡节）14#楼5L15m5#STT15340m8t335t70.5m（21节+过渡节）15#楼51.15m6#ST703055m12t4.Ot64.5m（19节+过渡节）16#楼5L45m说明：1.表中的塔吊高度基准参照塔吊基础上表面，建筑高度基础参照结构土0。2.塔吊群塔施工情况参见附图1：塔吊
6、安装平面布置图3：塔吊初装高度立面图。3.2塔吊与周围结构位置关系由于该项目周围无己建成的建筑物，该项目塔吊初始安装的最低高度为25.2米（塔吊吊钩超出自然地面15.2米），满足安全使用要求。3.3相邻塔吊相互位置关系图塔吊群塔布置情况表现场编号型号臂长塔吊中心距离1.i-j水平交叉幅度Li-j垂直交叉高差Hi-j1#ST70/3050mLi-2=57.98m1.2-3=51.Olm1.3-4=82.65m1.i-5=55.891.5-6-72.34m1.2-5=64.13mLi-2=34.54mL23=21.41mL3-4=2.65mL-5=27.56mL5-=26.42mL2-5=1521
7、mHi-2=4.29mH2-3=2.03mH3-4=5.67mH4-5=M.12mH5-6=2.57m112-5=5.52m2#STTl5340m3#ST60/1540m4#ST60/1540m5#STTl5340m6#ST70/3055m4.危险源分析4.1塔吊布置时起重臂互相有重叠区域，在平面布置时己考虑塔吊间距，可避免起重臂与塔身碰撞，立面布置时己考虑高差错开，可避免起重臂之间碰撞，因此危险源为塔吊起重臂旋转时本塔起重臂与其余塔钢丝绳的碰撞；4.2因现场塔吊最终安装高度较高，工作时由信号工通过对讲机向塔司发出指令，危险源为对讲机频道混淆，司机接受错误指令。为避免上述危险事故发生，塔吊在作
8、业中需遵循的原则与本方案中要求一致。5.群塔防碰撞措施5.1水平方向低位塔吊的起重臂与高位塔吊塔身之间防碰撞措施此部位的防碰撞，塔吊在现场的定位是关键，通过严格控制塔吊之间的位置关系，可预防低位塔吊的起重臂端部碰撞高位塔吊塔身，塔吊定位必须保证任意两塔间距离均大于较低的塔吊臂长2米以上，方能确保不发生此部位防碰撞。本现场塔吊最小间距离均符合塔式起重机安全规程(GB5144-2006)中的10.5之规定两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有2米的距离”的规定。5.2垂直方向塔吊起重臂之间防碰撞措施5.2.1低位塔吊的起重臂与高位塔吊起重钢丝绳之
9、间碰撞因施工需要，塔吊会出现交叉作业区，当相交的两台塔吊在同一区域施工时，有可能发生低位塔吊的起重臂与高位塔吊的起重钢丝绳的碰撞事故。为杜绝此类事故发生，项目必须对每一台塔吊的工作区进行合理划分，尽量避免或减少出现塔吊交叉工作区。同时，项目必须配备有操作证的、经验丰富的信号工，塔吊租赁公司要配备操作熟练、有责任心的塔司为现场服务，作业时，时刻关注本塔吊及相关的塔吊，确保低塔的起重臂不碰撞高塔的起升钢丝绳；另外，塔吊在每次使用后或在非工作状态下，必须将塔吊的吊钩升至顶端，同时将起重小车行走到起重臂根部。当现场风速达到6级风，相当风速达到10.813.8米/秒时，塔吊必须停止作业。当风速达到5级时
10、，严禁塔吊安装作业，当风速达到4级时，严禁塔吊顶升作业。雨雪天气禁止塔吊顶升、附着、安拆施工，塔吊吊装作业应根据现场条件决定是否进行。5.2.2高位塔吊的起重臂下端与低位塔吊的起重臂上端碰撞相邻塔吊的作业面交叉处，低位塔吊的起重臂与高位塔吊的起重臂有可能发生碰撞。项目需综合考虑各种塔吊的尺寸及各塔吊基础的高度，排定各塔吊安装高度，具体高度参考各塔吊安装方案，保证高位塔吊的大臂下限与低位塔吊的大臂上限之间的垂直距离不小于2m0现场塔吊之间的大臂垂直距离均大于2米，由此，符合塔式起重机安全规程(GB5144-2006)中的10.5之规定：“两台起重机之间的最小架设距离应保证处于高位起重机的最低位置
11、的部件(吊钩升至最高点或最高位置的平衡重)与低位置起重机中处于最高位置的部件之间的垂直距离不得小于2m”。5.2.3起重臂及下垂钢丝绳同待建结构及脚手架等的碰撞塔吊应有足够的施工高度，充分考虑到吊钩高度、吊索长度、吊物高度及安全高度余量，确保吊装钢筋、模板、脚手架等物料进行水平运输期间，物料不同结构及脚手架等较高实体发生碰撞。5.3塔吊与现场周围建筑及其它设施的防碰撞措施本现场塔吊覆盖范围内有临时建筑结构，安装高度可以超过结构高度，满足安全施工要求。项目应对项目周边的输电线进行防护。本工程信号工传达吊装命令全部采用对讲系统。为使各塔吊的塔司及信号工的对讲系统统一化、规范化、不窜台，现将各塔配备
12、的对讲系统规定如下：5.3.1塔吊对讲机使用频率必须分开。5.3.2塔吊的信号工必须按规定的频道与相应的塔司连接通话，严禁私自调整频道。信号工、司索工应配备反光背心，实行多班作业应填写交接班记录。5.3.3塔吊的信号工在用对讲机呼叫各自塔司时应明确呼叫某号塔司，例如：1号塔吊信号工呼叫1号塔塔吊司机要求小车向前，应呼叫1号塔塔司，小车向前”；2号塔吊信号工呼叫2号塔塔吊司机要求小车向后，应呼叫2号塔塔司，小车向后。5.3.4塔吊在吊运物件时，不论是从何处起吊与落吊，负责指挥该塔吊的信号工必须要有一个信号工跟随吊钩到物件吊落的地点进行指挥，严禁信号工远离吊落点进行遥控指挥或由非信号工指挥操作。5
13、.3.5在塔吊大臂两端及顶端最高处安装障碍指示灯，提醒操作人员注意。5.4群塔施工中应遵循的原则5.4.1低塔让高塔原则：一般情况下，主要位置的塔吊、施工繁忙的塔吊应安装的较高，次要位置的塔吊安装的较低，施工中，低位塔吊应关注相关的高位塔吊运行请况，在查明情况后再进行动作。5.4.2后塔让先塔原则：塔吊同时在交叉作业区运行时，后进入该区域的塔吊应避让先进入该区域的塔吊。5.4.3动塔让静塔原则：塔吊在交叉作业区施工时，有动作的塔吊应避让正停在某位置施工的塔吊。5.4.4荷重先行原则：两塔同时施工在交叉作业区时，无吊载的塔吊应避让有吊载的塔吊，吊载较轻或所吊构件较小的塔吊应避让吊载较重或吊物尺寸
