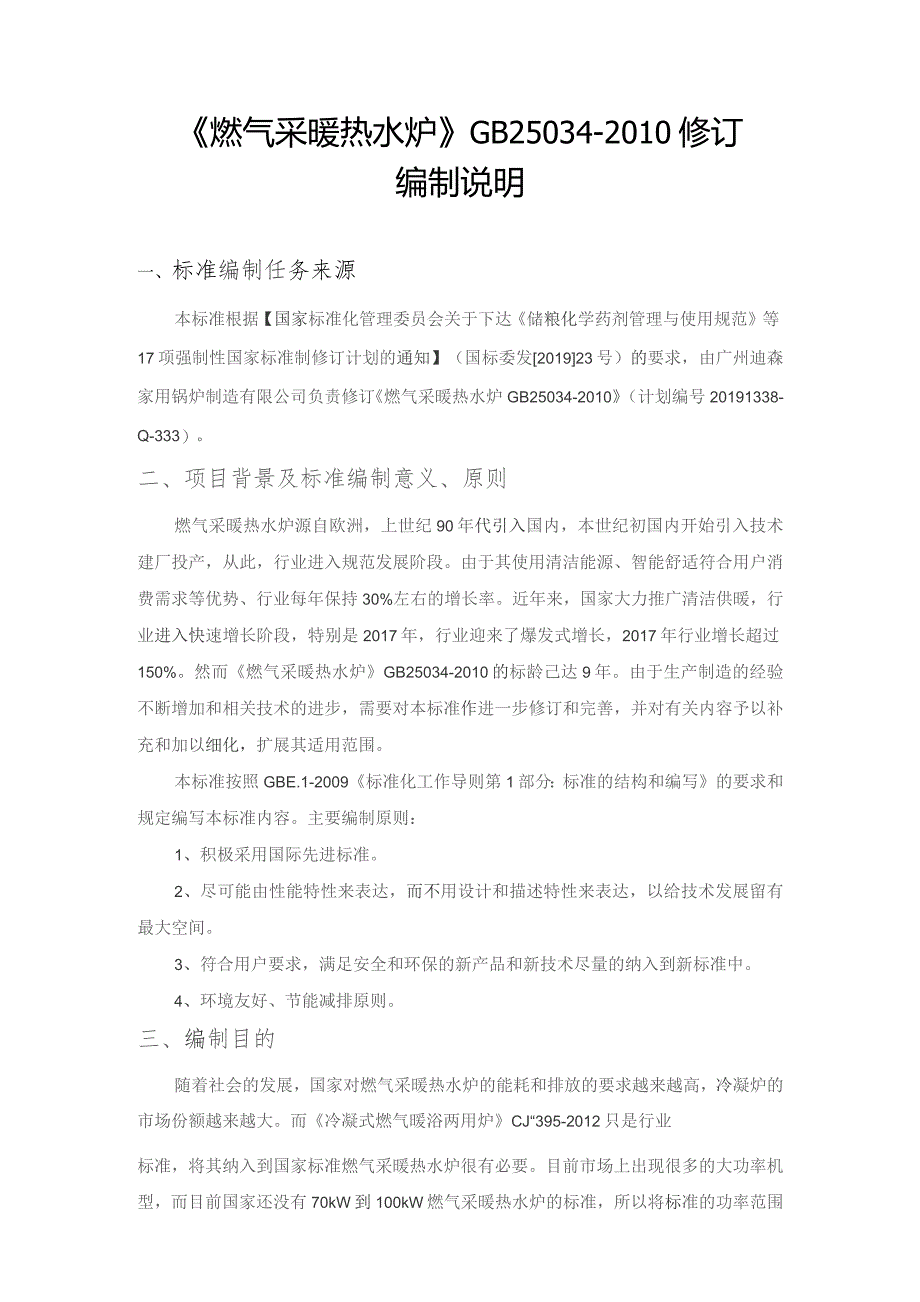

1、广州迪森家用锅炉制造有限公司2019年11月22日燃气采暖热水炉GB25034-2010修订编制说明一、标准编制任务来源本标准根据【国家标准化管理委员会关于下达储粮化学药剂管理与使用规范等17项强制性国家标准制修订计划的通知】（国标委发201923号）的要求，由广州迪森家用锅炉制造有限公司负责修订燃气采暖热水炉GB25034-2010（计划编号20191338-Q-333）。二、项目背景及标准编制意义、原则燃气采暖热水炉源自欧洲，上世纪90年代引入国内，本世纪初国内开始引入技术建厂投产，从此，行业进入规范发展阶段。由于其使用清洁能源、智能舒适符合用户消费需求等优势、行业每年保持30%左右的增长
2、率。近年来，国家大力推广清洁供暖，行业进入快速增长阶段，特别是2017年，行业迎来了爆发式增长，2017年行业增长超过150%。然而燃气采暖热水炉GB25034-2010的标龄己达9年。由于生产制造的经验不断增加和相关技术的进步，需要对本标准作进一步修订和完善，并对有关内容予以补充和加以细化，扩展其适用范围。本标准按照GBE.1-2009标准化工作导则第1部分：标准的结构和编写的要求和规定编写本标准内容。主要编制原则：1、积极采用国际先进标准。2、尽可能由性能特性来表达，而不用设计和描述特性来表达，以给技术发展留有最大空间。3、符合用户要求，满足安全和环保的新产品和新技术尽量的纳入到新标准中。
3、4、环境友好、节能减排原则。三、编制目的随着社会的发展，国家对燃气采暖热水炉的能耗和排放的要求越来越高，冷凝炉的市场份额越来越大。而冷凝式燃气暖浴两用炉CJ“395-2012只是行业标准，将其纳入到国家标准燃气采暖热水炉很有必要。目前市场上出现很多的大功率机型，而目前国家还没有70kW到100kW燃气采暖热水炉的标准，所以将标准的功率范围扩大到IOokW具有重要的意义，填补标准空白。四、制定标准与现行法律、法规、标准的关系本标准的编制与城镇燃气管理条例、GB50494城镇燃气技术规范、GB16914燃气燃烧器具安全技术条件等协调一致。五、编制工作过程该标准修订计划下达后，2019年7月25日主
4、编单位内部召开GB25034修订工作碰头会，并成立内部编制组，2019年7月31日由广东商会牵头在广州召开商会企业标准修订征求意见座谈会，会议形成修订意见21条。2019年9月2日由中国市政工程华北设计研究总院有限公司牵头，组织行业骨干单位于天津召开启动会前会议，针对前期收集的修订意见逐条进行讨论并形成会议纪要，会后由主编单位根据会议内容确定的范围、技术要求为指导思想编制初稿。2019年10月31日召开启动会，成立了编制组，确定了标准分工对初稿进行了逐条讨论，制定了标准编制进度计划，并形成会议纪要，会后由主编单位根据会议内容对初稿进行修改并形成工作组稿o六、新旧标准主要技术变化1）增加了室外型
5、、模块炉、进气取自室内空气的机型，增加按热交换方式分类（见第4章）；2）增加了冷凝式和室外型燃气采暖热水炉相关技术要求、试验方法及安装要求（见第6、7、9章）：3）修改了器具的功率范围，从70kW扩展到IOokW；压力范围从0.3MPa扩展到0.6MPa（见第1章，2010年版的第1章）；4）增加了压力为0.3MPa到0.6MPa,的附加要求（见第6、7章，2010版第6、7章）；5）增加了远程控制的相关要求（见第5章）；6）修改了水温控制系统及过热保护（见5.5,2010版5.5）；7）修改了生活热水性能指标，及试验方法（见第6、7章，2010版第6、7章8）修改了N（排放改为规范性附录（见
6、附录J,2010版见附录E）；9）增加了电辅助能耗的要求（见第6、7章）；10）增加了风险评估的相关内容（见附录P、Q、R、S）；11）删除了部分负荷热效率的测试方法中的方法2和间接测试法（见7.7.2,2010版7.7.2）；12）删除了附录A本标准与EN483：1999和EN625：1996章条号对照表；（见2010版附录A）；13）删除了附录B本标准与EN483：1999和EN625：1996技术性差异及其原因；（见2010版附录B）。七、技术难点及解决方法1、标准的范围考虑到锅炉安全技术监察规程适用的范围为热输入大于等于100kW,所以本次修订将范围扩展到热输入小于100kW,填补标准
7、空白，考虑到热输入扩展后的产品的配套适用性将采暖最大工作水压扩展到小于等于0.6MPa,市场上的冷凝炉、室外机型和模块炉己经大量出现，并且冷凝炉相比于非冷凝炉的热效率I4I明显的提升，NOX排放也由200mgkWh降低到50mgkWh属于节能环保产品，符合社会发展需要；室外机型由于器具安装在室外，对室内的环境影响更小，符合消费者的需求，模块炉相比于同功率的器具成本更低，运行效果更好等优势，因此将这几类产品纳入到标准的范围内。2、生活热水性能随着生活水平的提高，人们对生活热水性能的要求越来越高，而25034-2010对热水性能指标的要求较低。根据市场调研和整机厂家的测试数据对比GB6932-20
8、15的指标制订了目前标准的指标。3、排烟温度的要求为了防止非冷凝炉在燃烧过程中产生冷凝水腐蚀换热器和燃烧器规定非冷凝炉的排烟温度不小于litre。4、稳压条件测试由于目前很多产品的阀后压压力要求高于100OPa,所以测试条件改为按企业声称值，但是企业声称值不能大于1500Pao5、远程控制目前市场上产品很多都会配有温控器，及手机APP等远程控制装置，所以新标准加入远程控制的相关内容（内容按EN15502-l-2012）o6、NOX抖E放我国各地方的污染排放标准，NOX排放都有要求，而且各地区的要求也不一样，为了满足各地的要求，所以要求各厂家需声称NOX排放等级，并且NoX要求放入正文。7、部分
9、负荷下采暖热效率测试方法删除试验方法2和间接测试方法，目前各实验室基本采用试验方法1进行测试，为了减少不同测试方法带来的误差，统一使用试验方法1,测试数据更加趋于一致。8、取消GB25034-2010中5.4.3.e要求配燃气截止阀的要求（制造商在说明书标明）由于目前燃气公司在铺设管道时就已经预留了此燃气截止阀，而整机生产厂家也配有此燃气截止阀，则造成资源浪费，整机厂可不配此燃气截止阀，但是必须标明在安装时必须安装燃气截止阀。9、极限热输入时Co含量测试方法对于带燃气/空气比例控制的器具GB25034-2010测试方法为在最高供气压力下测试，而目前的产品燃气阀自带燃气稳压功能测试数据与额定压力
10、条件下的测试数据相似。并没有考虑到燃气阀比例失调的情况下的数据。新增燃气/空气比例控制的器具需调节CCh含量模拟比例失调的情况。10、燃气阀的要求将原来的D级阀改为J级阀。D级阀是属于没有气密力要求的阀，要求过低存在安全风险，所以提高要求将原来可用D级阀的地方全部改为J级阀。11,水温控制和过热保护目前市场上的产品水温控制为电子型、过热保护有机械型和电子型两种，根据目前市场上的产品重新编写了相关的内容和要求。控制指标和原来的控制指标一致。12、增加风险评估的内容本标准涉及到燃气安全风险的问题，增加风险评估的内容尽可能的增加产品的安全性，达到产品风险在允许的范围内。13、电辅助能耗燃气采暖热水炉
11、的电辅助能耗是其第二大能耗，并且电功耗是选择电源、电线等配套设施的重要依据。所将电辅助能耗的要求进行了规定。14、热输入计算公式对于燃气/空气比例控制系统的器具，其热输入的折算公式需考虑器具在不同条件下的热输入的不同，所以计算公式有所不同（计算公式按EN15502-2-1-2012）,八、主要性能指标的验证试验标准制定过程中，标准起草工作组针对气流监控,生活热水性能指标（包括：生活热水过热、加热时间、停水温升、水温超调幅度、水温波动及热水温度稳定时间），热输入偏差，热水限流环特性开展了试验验证工作。根据多家生产厂家的测试数据得出了目前标准的指标。九、重大意见分歧的处理依据和结果本标准制定过程中无重大意见分歧十、采标情况本标准参考修改采用BSEN15502-1-2012燃气中央供热锅炉第1部分：通用要求和试验，BSEN15502-2-1-2012燃气中央供热锅炉第2-1部分：额定热输入不大于IoOOkW的C型和B2、B3及B5型器具的专用标准。十一、标准负责起草单位和参加起草单位、标准主要起草人联系方式
