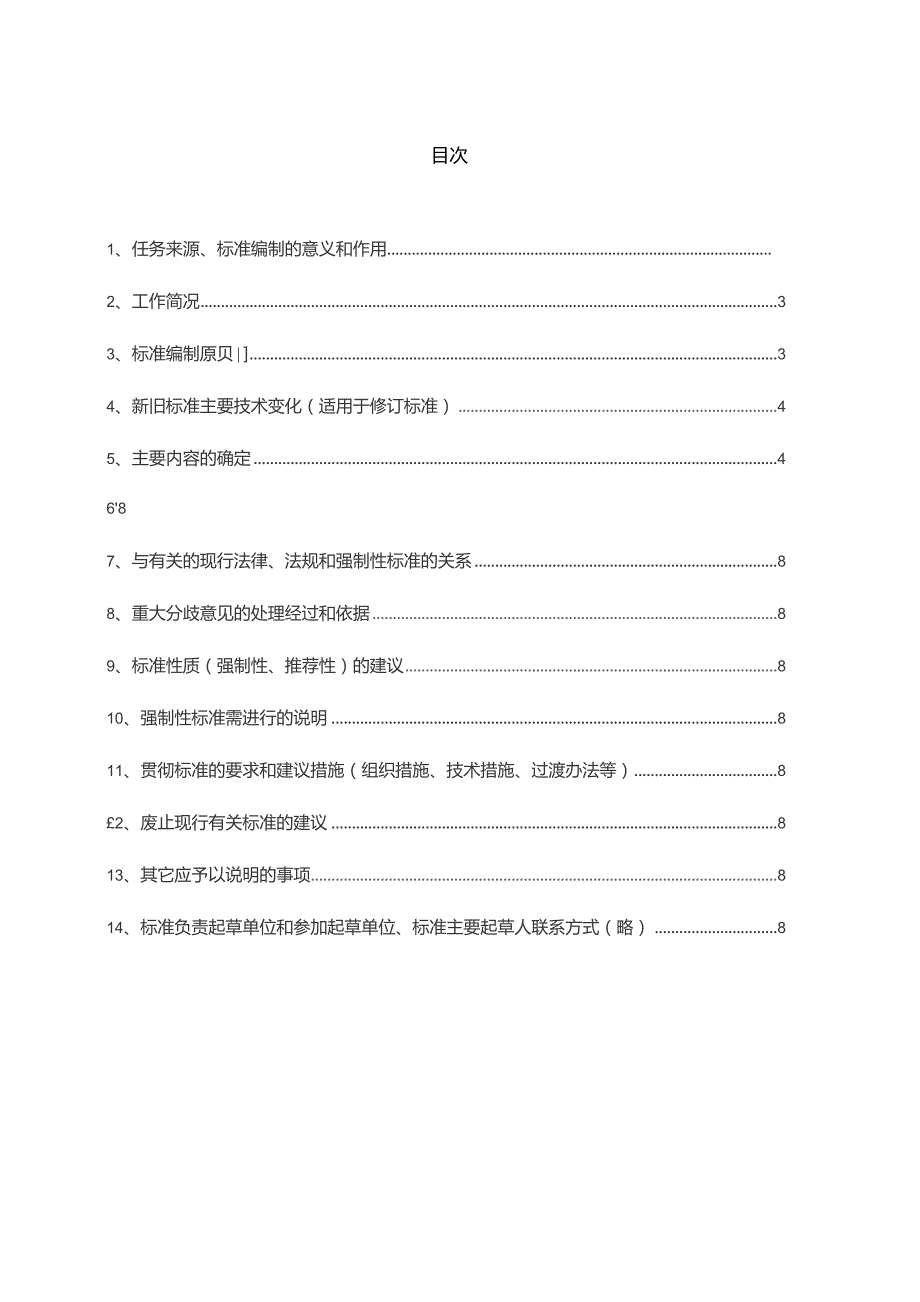

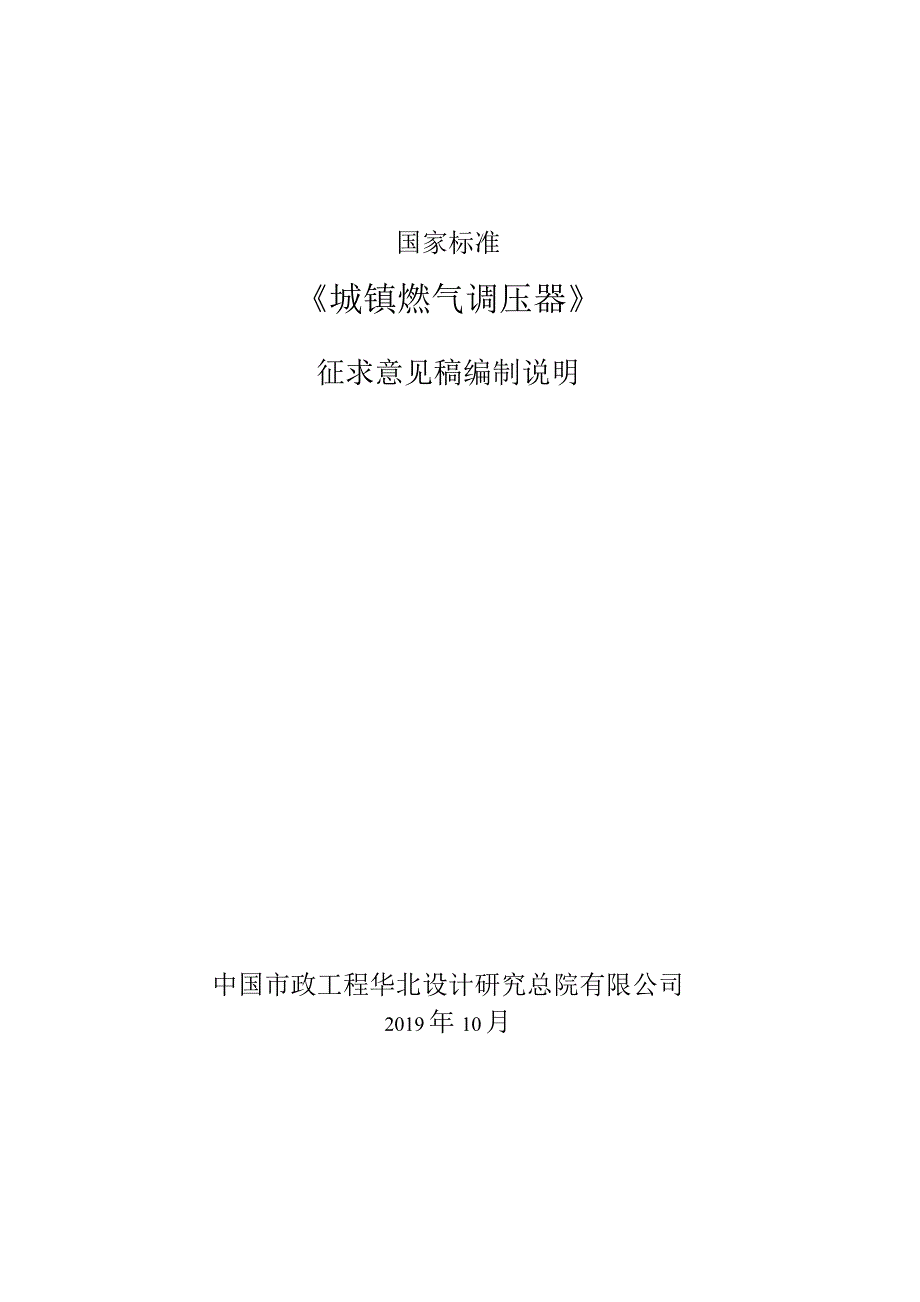

1、国家标准城镇燃气调压器征求意见稿编制说明中国市政工程华北设计研究总院有限公司2019年10月目次1、任务来源、标准编制的意义和作用2、工作简况33、标准编制原贝34、新旧标准主要技术变化(适用于修订标准)45、主要内容的确定4687、与有关的现行法律、法规和强制性标准的关系88、重大分歧意见的处理经过和依据89、标准性质(强制性、推荐性)的建议810、强制性标准需进行的说明811、贯彻标准的要求和建议措施(组织措施、技术措施、过渡办法等)82、废止现行有关标准的建议813、其它应予以说明的事项814、标准负责起草单位和参加起草单位、标准主要起草人联系方式(略)8城镇燃气调压器征求意见稿编制说明

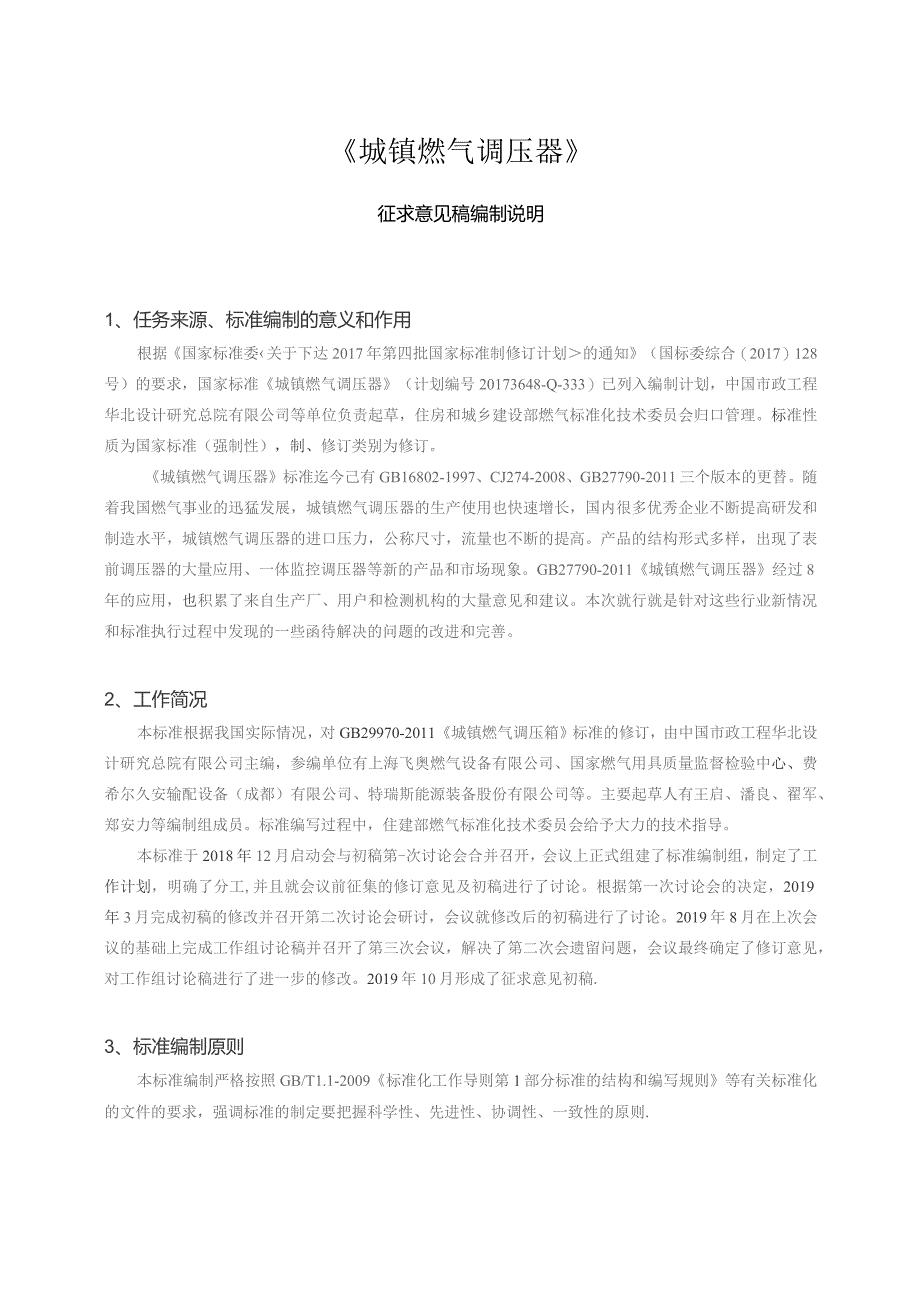

2、1、任务来源、标准编制的意义和作用根据国家标准委关于下达2017年第四批国家标准制修订计划的通知(国标委综合(2017)128号)的要求,国家标准城镇燃气调压器(计划编号20173648-Q-333)已列入编制计划,中国市政工程华北设计研究总院有限公司等单位负责起草,住房和城乡建设部燃气标准化技术委员会归口管理。标准性质为国家标准(强制性),制、修订类别为修订。城镇燃气调压器标准迄今己有GB16802-1997、CJ274-2008、GB27790-2011三个版本的更替。随着我国燃气事业的迅猛发展,城镇燃气调压器的生产使用也快速增长,国内很多优秀企业不断提高研发和制造水平,城镇燃气调压器的进

3、口压力,公称尺寸,流量也不断的提高。产品的结构形式多样,出现了表前调压器的大量应用、一体监控调压器等新的产品和市场现象。GB27790-2011城镇燃气调压器经过8年的应用,也积累了来自生产厂、用户和检测机构的大量意见和建议。本次就行就是针对这些行业新情况和标准执行过程中发现的一些函待解决的问题的改进和完善。2、工作简况本标准根据我国实际情况,对GB29970-2011城镇燃气调压箱标准的修订,由中国市政工程华北设计研究总院有限公司主编,参编单位有上海飞奥燃气设备有限公司、国家燃气用具质量监督检验中心、费希尔久安输配设备(成都)有限公司、特瑞斯能源装备股份有限公司等。主要起草人有王启、潘良、翟

4、军、郑安力等编制组成员。标准编写过程中,住建部燃气标准化技术委员会给予大力的技术指导。本标准于2018年12月启动会与初稿第-次讨论会合并召开,会议上正式组建了标准编制组,制定了工作计划,明确了分工,并且就会议前征集的修订意见及初稿进行了讨论。根据第一次讨论会的决定,2019年3月完成初稿的修改并召开第二次讨论会研讨,会议就修改后的初稿进行了讨论。2019年8月在上次会议的基础上完成工作组讨论稿并召开了第三次会议,解决了第二次会遗留问题,会议最终确定了修订意见,对工作组讨论稿进行了进一步的修改。2019年10月形成了征求意见初稿.3、标准编制原则本标准编制严格按照GB/T1.1-2009标准化

5、工作导则第1部分标准的结构和编写规则等有关标准化的文件的要求,强调标准的制定要把握科学性、先进性、协调性、一致性的原则.4、新旧标准主要技术变化(适用于修订标准)本标准是对GB27790-2011城镇燃气调压器的修订,与GB27790-2011相比主要技术变化如下:进口压力由4.OMPa修改为10.OMPa,公称尺寸由30OmnI修改为40OnlnI(见1和GB27790-2011的1):-增加了CJ/T335等相关规范性引用文件(见2):补充了对术语、定义的规定(见第3章和GB27791-2011的第3章);-修改了分类和型号编制(见4和GB27791-2011的4);修改了结构和材料(见5

6、和GB27791-2011的5);一增加了失效状态的技术要求(见6.9);一增加了内置切断单元的技术要求(见6.10);一增加了内置监控单元的技术要求(见6.11);一增加了内置放散单元的技术要求(见6.12);一增加了表前调压器的技术要求(见6.13):一一增加了噪声技术要求(见6.14);一一针对表前调压器修改了调压器的静特性试验系统(见7.1.3.3);一一增加了气体强度试验的规定(见7.3.D;一修改了膜片耐城镇燃气性能试验方法(见7.4.2);一一修改了膜片耐低温试验试验方法(见7.4.3)!-增加了当调压器进、出口压力适用范围过窄时不再进行中间值静特性试验的规定(见7.6.1.1)

7、:-增加了失效状态检查方法(见7.10);-增加了内置切断试验方法(见7.U)i一增加了内置监控单元试验方法(见7.12):一一增加了内置放散单元试验方法)(见7.13);修改了检验项目(见8和GB27790-2011的8)!修改了调压器的铭牌(见9.1和GB27790-2011的9.1):修改了橡胶材料物理机械性能(见附录A和GB27790-2011的附录A)i增加了表前调压器的附加技术要求(见附录B):增加了调压器的声压等级测量方法(见附录C)。5、主要内容的确定(以下章条款同标准中的章条款)随着燃气调压箱行业的迅猛发展,原有的老标准GB27790-2011城镇燃气调压器在有些方面己经表现

8、出不适应。本标准是对原有的GB27790-2011城镇燃气调压器标准的修订。在编制过程中,本标准主要参考EN334-2005+A1-2009wGaspressureregulatorsforinletpressuresupto100bar”,同时借鉴了ISO23551-2-2OO6fcfcSafetyandcontroldevicesforgasburnersandgas-burningappliancesParticularrequirementsPart2:PressureregulatorsM,TSPPRS3_J447_Rev0306mSPECIFICATIONFORMETERREGUL

9、ATORSFORGASFLOWRATESNOTEXCEEDING6m3hANDINLETPRESSURESLESSTHAN75mbar,并结合了现有行业调压器生产、使用等实际发展现状,对老标准提出了诸多改进:1)范围本标准将原有规定适用的最大进口压力不大于4.0MPa提高到了lO.OMPa;最大公称尺寸由30Omm修改为400mm。由于目前城镇燃气调压器行业发展迅速,有一些大的门站工作压力已经上升到了10.0MPa,为了更好地规范这些新出现的高压大流量的调压器的出现,本标准决定将最大进口压力不大于4.0MPa提高到了10.OMPa:最大公称尺寸修改为400mm,与EN334-2005+A1-2

10、009liGaspressureregulatorsforinletpressuresupto100bar,标准一致。2)规范性引用文件增加了CJ/T335等相关标准3)术语与定义3.1.4间接作用式调压器增加了隔膜式调压器的示例。3.1.5增加了表前调压器的定义,表前调压器的应用逐年广泛,本次修订针对表前调压器补充了技术条款,定义是参照城镇燃气设计规范最新征求意见稿中描述编写。3.1.6增加了内置监控单元的定义,带有监控单元的一体式调压器国内己有样品出现,该定义参考了EN334中monitor的定义并增加了串联一体的特征描述。两台调压器串联安装不在此范围内。3.1.30修改了最大流量的定义名

11、称为最大精度流量”以准确表达含义。3.1.31修改了最小流量的定义名称为最小精度流量”以准确表达含义。3.1.37增加了控制单元定义,为失效模式的定义和要求做铺垫。3.1.38增加了失效关闭型调压器的定义,为选型应用提供方便。3.1.39增加了失效开启型调压器的定义,为选型应用提供方便.3.1.40增加了内置放散单元的定义,并增加了技术要求。3.1.41增加了内置紧急切断单元的定义,并增加了技术要求。3.2符号中招匹和t22修改为5和tg,符合行业内有关关闭的符号用“b”的习惯。4)分类与标记4.1分类中增加了失效类型的分类。4.2标记中工作原理中增加了失效类型和表前调压器代码,增加了表前调压

12、器的型号示例。5)结构与材料5.1.I.1条款中有关表前阀的设计压力与承压试验编制组中存在表前调压器是否能承受0.6MPa强度试验压力”的疑问,经国家燃气用具之间中心试验,最大进口压力0.4MPa的现有表前调压器均在0.6MPa压力强度试验中合格,故该条款未针对表前调压器进行调整.5.1.3删除了原标准5.1.3区域、楼栋和表前调压器的出口压力,该条款源于GB168027997标准,己不适用当前行业情况,故删除。5.2.2.4增加了内置安全单元调压器的结构要求。调压器信号应在内置安全单元后取得,避免影响调压性.5.2.2.6增加了电器要求5.2.2.7增加了表前调压器的技术要求。附录B主要参考

13、了ISO23551-2-2006Safetyandcontroldevicesforgasburnersandgas-burningappliancesParticularrequirementsPart2:Pressureregulators和TSPPRS3_J447_Rev030644SPECIFICATIONFORMETERREGULATORSFORGASFLOWRATESNOTEXCEEDING6mhANDINLETPRESSURESLESSTHAN75mbar”,并在国家燃气用具质量监督检验中心进行了机械强度及呼吸孔外泄漏量试验,抗扭力和抗弯曲试验均发现部分现有表前调压器不合格,呼吸

14、孔外泄漏量试验则全部现有调压器不合格。5.2.3.3调压器结构长度中压力等级按GB/T1048-2019进行了修订。并增加了0.4MPa以上和30Omm以上规格。5.3.2.1删除了灰铸铁。5.3.2.3.1增加了钢制承压件的标准要求。5.3.5.3.2增加了铁质承压件的标准要求。5.3.2.3.3增加了铝制承压件的标准要求。5.3.2.5因最大进口压力提高至IOMPa,因此增加了钢制阀体的无损检测要求。要求与EN334基本一致。5.3.2.8铸铝增加了ZLK)IA、ZLlO4牌号,压铸铝增加了YLlO4、YLIO8牌号,该条款引用自CJ/T394-2018标准。6)要求6.9针对前文增加的失

15、效状态的分类,增加了失效状态的技术要求。条款内容与EN334基本一致。6.10增加了内置切断单元的技术要求,要求与CJ/T335标准基本一致。6.11增加了内置监控单元的技术要求,内置监控单元的静特性、极限温度下的适应性、耐久性及失效状态要求与工作调压器部分一致。6.12增加了内置放散单元的技术要求,条款内容与EN334基本一致。经国家燃气用具质量监督检验中心产参照EN334标准进行试验验证,在部分现有产品上,条款有效、可行.6.13增加了表前调压器的技术要求,为保证标准文章结构的完整性,这部分内容统一编入了附录B。6.14增加了噪声技术要求,噪声在燃气输配工作中越来越受重视,本次修订参照EN334增加了噪声技术要求。7)试验方法7.1.3.3表前调压器的调压特性试验系统根据表前调压器的特点参考TSPPRS3_J447Rev0306“SPECIFICATIONFORMETERREGULATORSFORGSFLOWRATESNOTEXCEEDING6m3hANDINLETPRESSURES1.ESSTHAN75mbar”标准编制,主要变化是增加了被测调压器下游的燃气表,增加了下游管容,更贴近实际应用情况。7
