1、K录一、编制依据1二、工程概况1三、测量控制难点及总体设计IDq、rHjI?IItllJl男.+*+*+*+*+*+*+*+*+*+34.3测量组职责34,4测量组人员岗位分工4五、测量工作基本原则和淮备45.1施工测量原则45.2淮备工作5六、施工测量工作程序5七、工作内容67平面控制网、高程复核测量67.2施工过程测量控制97.2.1桥梁施工测量主要内容107.2.2隧道施工测量主要内容137.2.3路基施工测量放样167.2.4现浇梁施工测量放样20八、施工测量质量保证措施218.1施工测量控制措施218.2施工测量管理措施22&3资料及点位的保护措施2324九、竣工测量测量实施方案一、

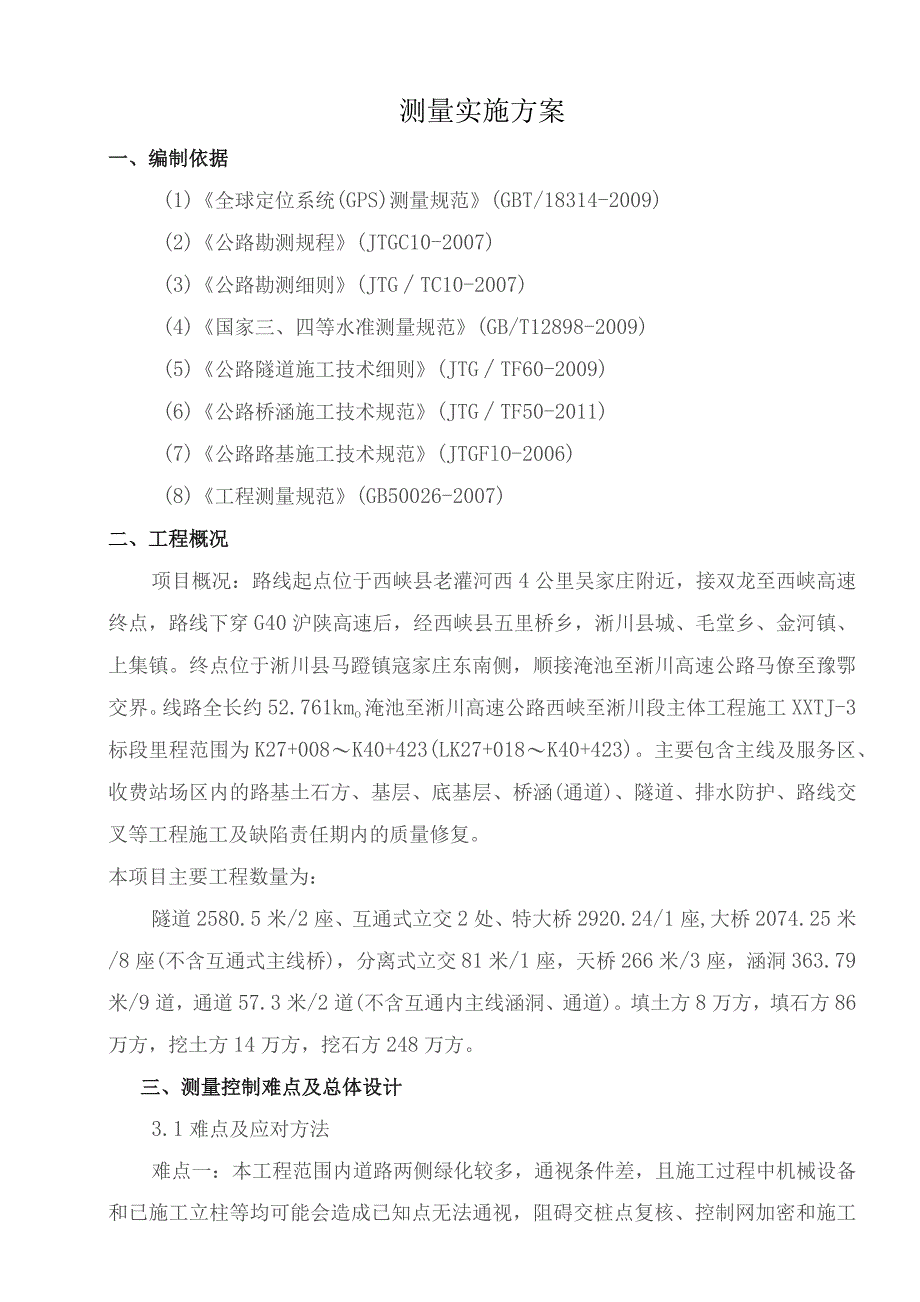

2、编制依据(1)全球定位系统(GPS)测量规范(GBT/18314-2009)(2)公路勘测规程(JTGC10-2007)(3)公路勘测细则(JTGTC10-2007)(4)国家三、四等水准测量规范(GB/T12898-2009)(5)公路隧道施工技术细则(JTGTF60-2009)(6)公路桥涵施工技术规范(JTGTF50-2011)(7)公路路基施工技术规范(JTGFlO-2006)(8)工程测量规范(GB50026-2007)二、工程概况项目概况：路线起点位于西峡县老灌河西4公里吴家庄附近，接双龙至西峡高速终点，路线下穿G40沪陕高速后，经西峡县五里桥乡，淅川县城、毛堂乡、金河镇、上集镇。
3、终点位于淅川县马蹬镇寇家庄东南侧，顺接淹池至淅川高速公路马僚至豫鄂交界。线路全长约52.761kmo淹池至淅川高速公路西峡至淅川段主体工程施工XXTJ-3标段里程范围为K27+008K40+423(LK27+018K40+423)。主要包含主线及服务区、收费站场区内的路基土石方、基层、底基层、桥涵(通道)、隧道、排水防护、路线交叉等工程施工及缺陷责任期内的质量修复。本项目主要工程数量为：隧道2580.5米/2座、互通式立交2处、特大桥2920.24/1座,大桥2074.25米/8座(不含互通式主线桥)，分离式立交81米/1座，天桥266米/3座，涵洞363.79米/9道，通道57.3米/2道(

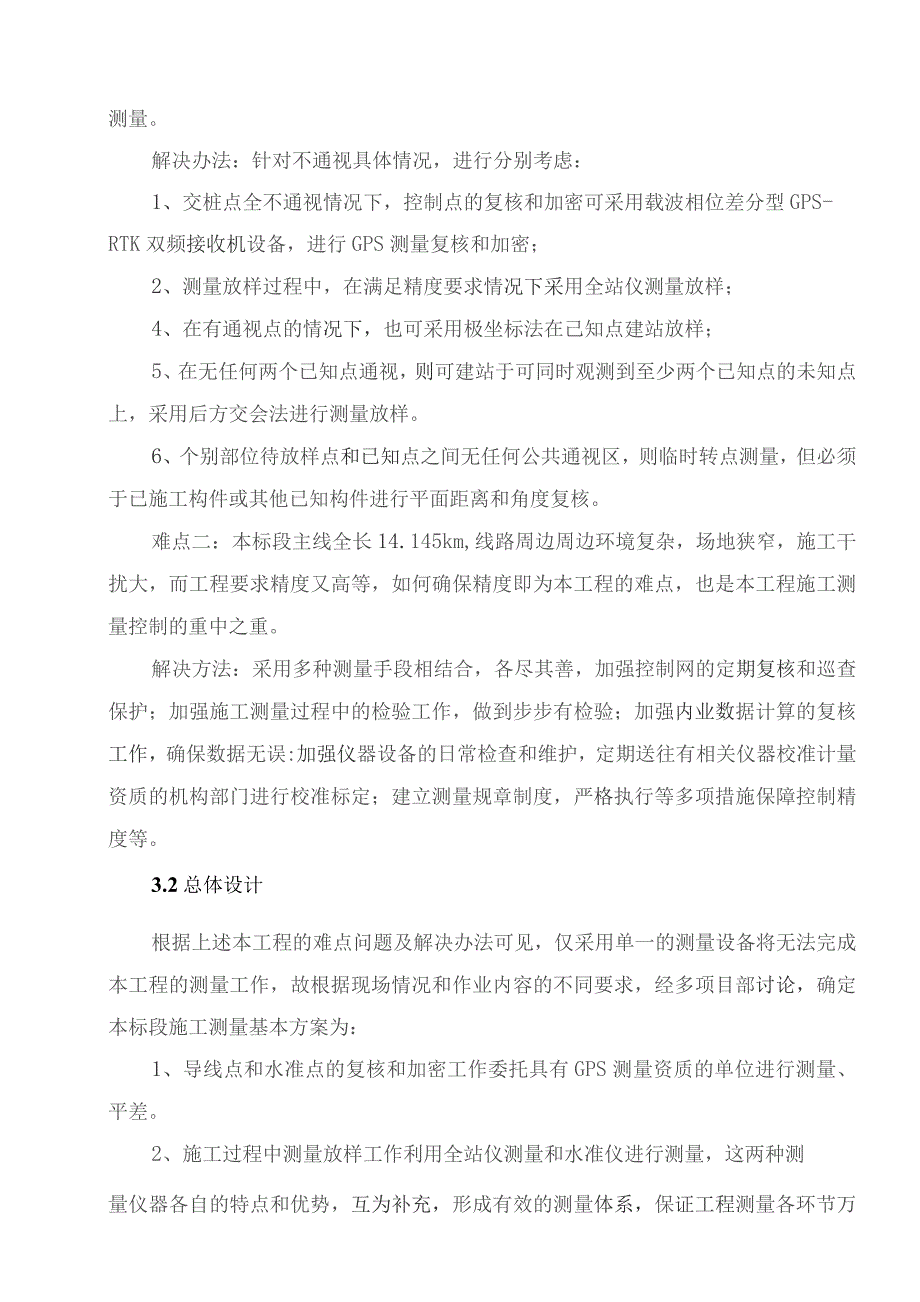

4、不含互通内主线涵洞、通道)。填土方8万方，填石方86万方，挖土方14万方，挖石方248万方。三、测量控制难点及总体设计3.1难点及应对方法难点一：本工程范围内道路两侧绿化较多，通视条件差，且施工过程中机械设备和已施工立柱等均可能会造成已知点无法通视，阻碍交桩点复核、控制网加密和施工测量。解决办法：针对不通视具体情况，进行分别考虑：1、交桩点全不通视情况下，控制点的复核和加密可采用载波相位差分型GPS-RTK双频接收机设备，进行GPS测量复核和加密；2、测量放样过程中，在满足精度要求情况下采用全站仪测量放样；4、在有通视点的情况下，也可采用极坐标法在己知点建站放样；5、在无任何两个已知点通视，则
5、可建站于可同时观测到至少两个已知点的未知点上，采用后方交会法进行测量放样。6、个别部位待放样点和已知点之间无任何公共通视区，则临时转点测量，但必须于已施工构件或其他已知构件进行平面距离和角度复核。难点二：本标段主线全长14.145km,线路周边周边环境复杂，场地狭窄，施工干扰大，而工程要求精度又高等，如何确保精度即为本工程的难点，也是本工程施工测量控制的重中之重。解决方法：采用多种测量手段相结合，各尽其善，加强控制网的定期复核和巡查保护；加强施工测量过程中的检验工作，做到步步有检验；加强内业数据计算的复核工作，确保数据无误:加强仪器设备的日常检查和维护，定期送往有相关仪器校准计量资质的机构部门
6、进行校准标定；建立测量规章制度，严格执行等多项措施保障控制精度等。3.2总体设计根据上述本工程的难点问题及解决办法可见，仅采用单一的测量设备将无法完成本工程的测量工作，故根据现场情况和作业内容的不同要求，经多项目部讨论，确定本标段施工测量基本方案为：1、导线点和水准点的复核和加密工作委托具有GPS测量资质的单位进行测量、平差。2、施工过程中测量放样工作利用全站仪测量和水准仪进行测量，这两种测量仪器各自的特点和优势，互为补充，形成有效的测量体系，保证工程测量各环节万无一失。本工程测量控制网根据设计院提供的平面控制点和高程控制点交桩成果，进行了复核和加密，经监理工程师审批后方可进行工程定位测量。测
7、量放样前按规定程序检查验收，项目总工对施测组全体人员进行详细的图纸交底及方案交底，明确分工，测量组长根据项目的进展情况，提前一天对具体测量作业任务进行安排。四、测量组组成4.1测量组为确保本项目工程测量工作的有序顺利开展，项目部设测量队。4.2测量使用仪器1、全站仪、水准仪本项目采用日本索佳全站仪进行测量放样和控制点的复核，其精度稳定、可靠（鉴定证书见附页），可使用极坐标法、直角坐标法、三角高程测量及放样模式进行施工测量。高程测量时拟采用常规的光学水准仪进行测量放样，该仪器对批量点位的高程测量十分方便。测量仪器一览表序号仪器名称数量精度使用情况鉴定证书编号1日本索佳12,3mm+2XlO6XD
8、良好Q20190409232中海达20.01mkm良好G20190409383天宝1+3mmk11DSZ3良好520190509032、测量辅助工具为了方便于在施工放样测量中能够快速沟通、节约时间、提高工作效率；我项目配备测量辅助有：对讲机4部、50米卷尺2把、5米卷尺10把、锤球2个，强光手电筒5个、普光手电筒5个等。4.3测量组职责1、在工程开工前，对测量控制网进行复测，发现问题立即向监理单位呈报。建立相应等级的施工控制加密网控制点至各施工工作面所需部位。2、根据本工程的施工生产计划安排及实施进度情况，积极配合各工程部门保质、保量、保安全的完成各项相关测量任务。3、做好与外部及内部相关部门
9、之间的技术交流、沟通工作，对外部文件及图纸进行分类保管。4、负责各施工工作面的施工放样，定期检查，并将结果通知所在施工部位的技术员，做好交底记录。5、提供符合设计要求的设计轴线，以满足规范要求，并负责检查与复核工作。6、定期监测复核控制点的位移情况，如超出规范，应及时纠正，并向有关单位汇报。4.4测量组人员岗位分工1、测量组长负责测量相关事务接洽、测量队正常运作和重大测量任务措施和方案制定与管理；2、测量副组长协助测量组长管理，直接负责整个施工处的测量任务的具体实施并负责施工测量放样、复核和检查工作；3、测量组员：共7人，专门负责平面控制测量和高程控制测量，并负责外业测量实施、内业资料和外业测
10、量原始资料积累记录，并统一汇总交由副队长整理上报。配备相应数据后处理软件和电脑(7台)及交通工具满足施工要求。五、测量工作基本原则和准备5.1施工测量原则(1)严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。(2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。(3)定位工作执行自检、互检合格后再报检的工作制度。(4)测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。(5)明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。5.2
11、准备工作(1)正式施工图下发后立即开展施工图复核工作，全面了解设计意图，认真熟悉与审核图纸，发现问题及早提出并上报监理、设计，协调解决。(2)施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程。在了解总图后认真学习设计施工详图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、标高，对比承台、墩台身及上部结构之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。六、施工测量工作程序施工控制点交接及复测内业计算上报复测成果(
12、监理)上报计算成果(监理复核)不合格资料报监点位测设、自检点位移交施工班组竣工测量七、工作内容7.1平面控制网、高程网的复核与加密(1)桩位接收时，执行现场交接桩制度，在接收测量资料后，会同业主与测量监理，交接双方在现场对每一桩位进行确认，检查桩点的现场标注与所交资料是否一致，检查桩点的牢固性。(2)项目部及时对设计院提供的坐标控制点和水准点进行复核测量，并报验监理认可后，进行加密测量。根据验收规范要求，平面控制网采用三角测量或全球定位系统GPS测量方法进行，高程测量控制采用水准测量或三角高程测量的方法进行。本工程根据以往施工经验、现有技术条件和测量设备情况，拟定平面控制点加密方法采用边角后方
13、交会测量法载波相位差分型GPS-RTK双频接收机法进行加密，高程控制点加密方法采用附合水准高程测量法进行加密，检查精度是否合格，并将成果及时报验监理，经监理认可后使用，开展下一步工作。(3)GPS测量需满足的各项技术指标和要求，如下图标所示:GPS测量的主要技术指标7mm)也一赫贞M三to)三电醴$10GPS观测的主要技术指标-.洒量等级项目三等四等一级卫星高度角()21515黄5215静需(min)时段长度快态(min)2240290230260220245215平触复期獗(JV点)24史,621.4同时就辅效卫疑(个)224刃采样率(三)30303030GDOP&W66GPS控制测量作业的
14、基本技术要求导Qt二等T等SW3二修痛收机奥UM双嗔蚁u或手an或*an，*。(tSfoNftIOmm2ppIOramaS11IOfnnl4XImKJhm，mMWmI+Rsr,AMRAmS,At2上1521S1$NlS快速，s15有效海rv55妾$474快速h6*5XttMHKIt(11in)!4309020045IO3O1030，I10ISosa*K同事g1030IOJOIO3OooIO3O快速分S1S515C伯几何Rl彩R虐MfHXP*$8D(4)附合导线水准测量需满足的各项技术指标和要求如下图标所小：水准测量的观测方法要求黄量等线巫费方法我制嗔序二等光学玩窝法往返后一前一百一后三等光学玩费法中,横敷
