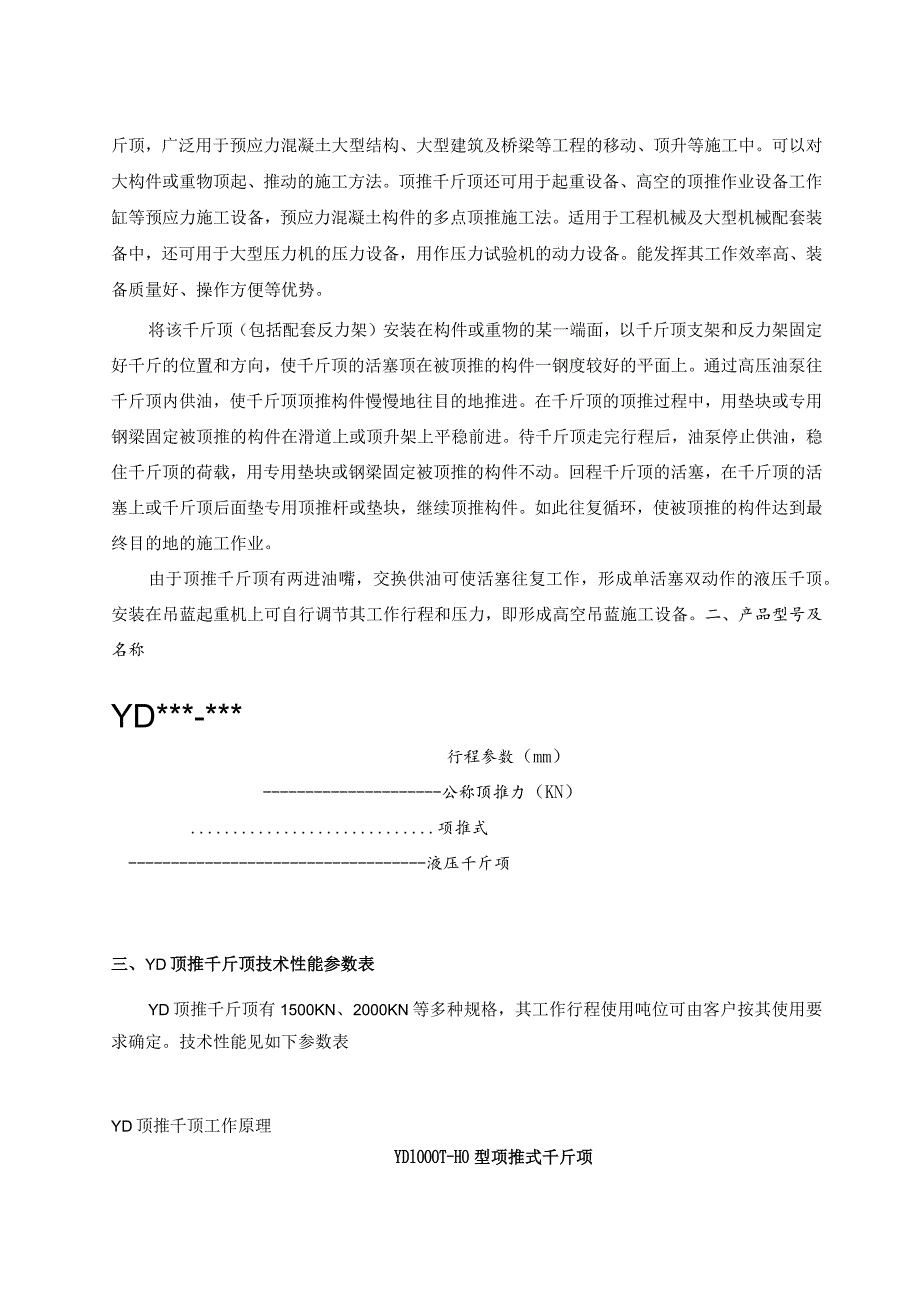

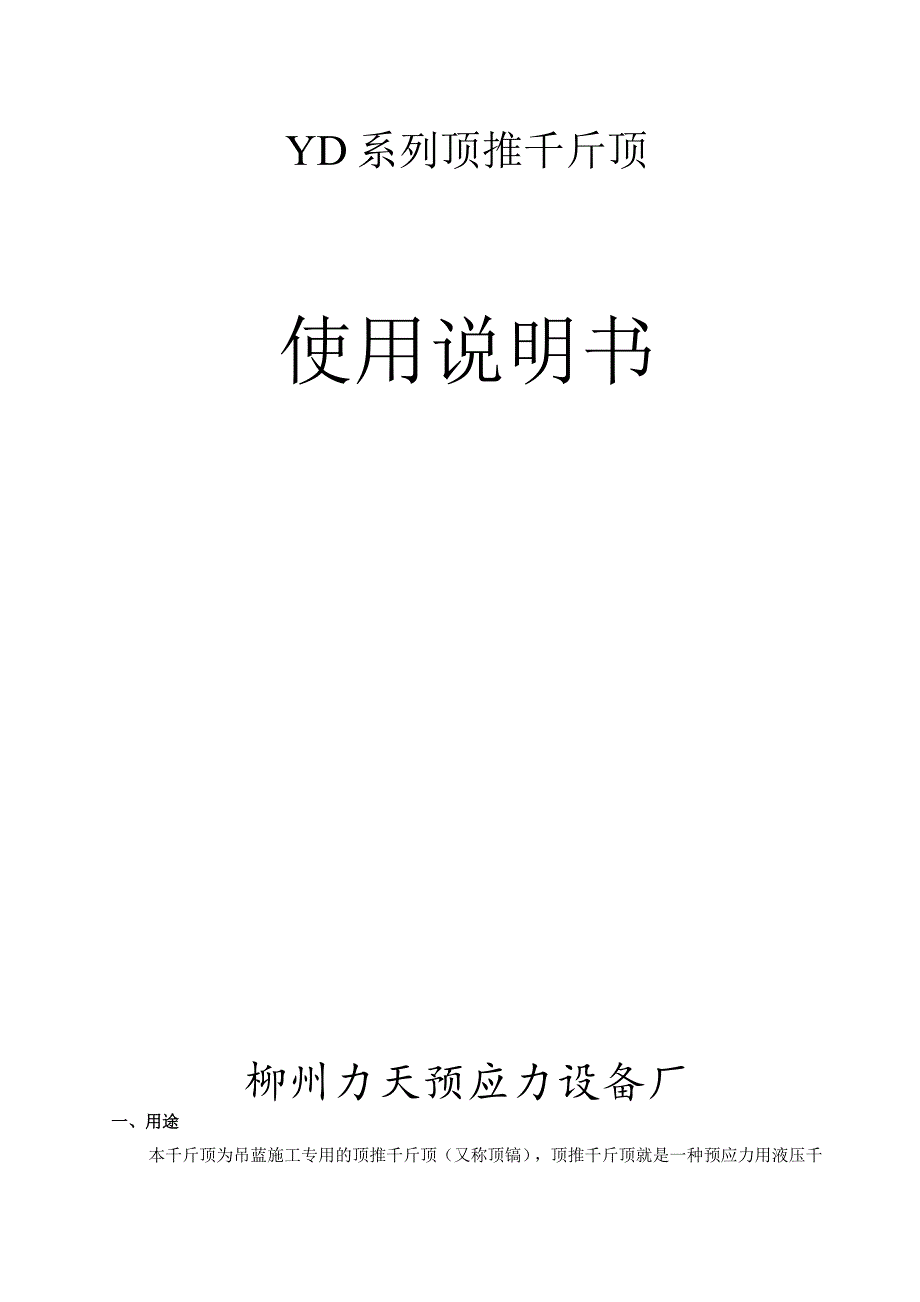

1、YD系列顶推千斤顶使用说明书柳州力天预应力设备厂一、用途本千斤顶为吊蓝施工专用的顶推千斤顶(又称顶镐),顶推千斤顶就是一种预应力用液压千斤顶,广泛用于预应力混凝土大型结构、大型建筑及桥梁等工程的移动、顶升等施工中。可以对大构件或重物顶起、推动的施工方法。顶推千斤顶还可用于起重设备、高空的顶推作业设备工作缸等预应力施工设备,预应力混凝土构件的多点顶推施工法。适用于工程机械及大型机械配套装备中,还可用于大型压力机的压力设备,用作压力试验机的动力设备。能发挥其工作效率高、装备质量好、操作方便等优势。将该千斤顶(包括配套反力架)安装在构件或重物的某一端面,以千斤顶支架和反力架固定好千斤的位置和方向,使
2、千斤顶的活塞顶在被顶推的构件一钢度较好的平面上。通过高压油泵往千斤顶内供油,使千斤顶顶推构件慢慢地往目的地推进。在千斤顶的顶推过程中,用垫块或专用钢梁固定被顶推的构件在滑道上或顶升架上平稳前进。待千斤顶走完行程后,油泵停止供油,稳住千斤顶的荷载,用专用垫块或钢梁固定被顶推的构件不动。回程千斤顶的活塞,在千斤顶的活塞上或千斤顶后面垫专用顶推杆或垫块,继续顶推构件。如此往复循环,使被顶推的构件达到最终目的地的施工作业。由于顶推千斤顶有两进油嘴,交换供油可使活塞往复工作,形成单活塞双动作的液压千顶。安装在吊蓝起重机上可自行调节其工作行程和压力,即形成高空吊蓝施工设备。二、产品型号及名称YD*-*行程

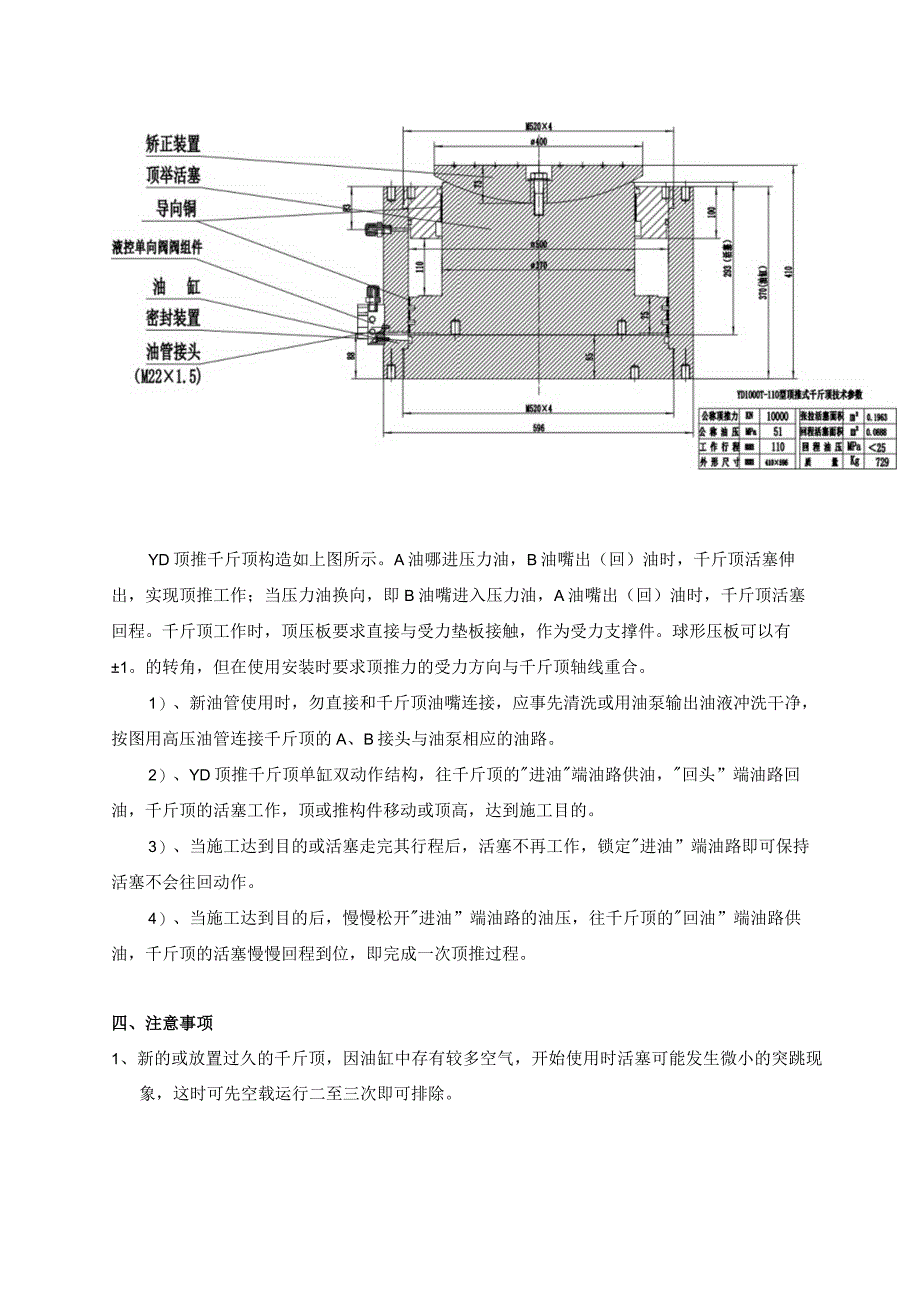

3、参数(mm)公称顶推力(KN)项推式液压千斤项三、YD顶推千斤顶技术性能参数表YD顶推千斤顶有1500KN、2000KN等多种规格,其工作行程使用吨位可由客户按其使用要求确定。技术性能见如下参数表YD顶推千顶工作原理YDlOOOT-HO型项推式千斤项YD顶推千斤顶构造如上图所示。A油哪进压力油,B油嘴出(回)油时,千斤顶活塞伸出,实现顶推工作;当压力油换向,即B油嘴进入压力油,A油嘴出(回)油时,千斤顶活塞回程。千斤顶工作时,顶压板要求直接与受力垫板接触,作为受力支撑件。球形压板可以有1。的转角,但在使用安装时要求顶推力的受力方向与千斤顶轴线重合。1)、新油管使用时,勿直接和千斤顶油嘴连接,应
4、事先清洗或用油泵输出油液冲洗干净,按图用高压油管连接千斤顶的A、B接头与油泵相应的油路。2)、YD顶推千斤顶单缸双动作结构,往千斤顶的进油端油路供油,回头”端油路回油,千斤顶的活塞工作,顶或推构件移动或顶高,达到施工目的。3)、当施工达到目的或活塞走完其行程后,活塞不再工作,锁定进油”端油路即可保持活塞不会往回动作。4)、当施工达到目的后,慢慢松开进油”端油路的油压,往千斤顶的回油”端油路供油,千斤顶的活塞慢慢回程到位,即完成一次顶推过程。四、注意事项1、新的或放置过久的千斤顶,因油缸中存有较多空气,开始使用时活塞可能发生微小的突跳现象,这时可先空载运行二至三次即可排除。2、任何时候,升压、降
5、压均应徐缓平稳,避免压力表指针与零点限位柱的冲撞。3、本千斤顶在油压为2Mpa时己可回程,使用者应控制回程油压不得超过25MPa,在降压时也应平稳无冲击。4、本千斤顶在开始顶推之前应按“操作顺序”进行试顶推一次,检查各油路接头和密封件处有否漏油,上紧接头后再开始正常工作。并检查千斤顶两端的受力面是否平行,能否使千斤顶的活塞和构件受力在一条直线上,调整后再进行顶推操作。5、施加顶推力后,应注意千斤顶活塞的顶推行程尽量不超过其工作行程的90机6、施加顶推力时,千斤顶工作油压最高不得超过其公称油压的Ll倍。7、千斤顶在开始使用时,或在使用的过程中如混入气体,应将本千斤顶空载运行12分钟,以便排除千斤
6、顶内的残留气体。8、连接千斤顶和油泵的油管在使用前应检查有无裂纹,接头是否牢靠,规格是否合适,以保证在使用时不发生意外事故。9、在连接高压胶管时,通常会因不注意清洁而使尘沙进入油缸,为此,尽量减少拆卸次数,每次拆卸时必须十分谨慎的将油管接头和千斤顶,油泵的油嘴妥加清洁保护,砂粒进入油缸会使千斤顶产生难以修理的损坏。千斤顶外露工作表面应经常擦试干净,其余外表应保持清洁,搬运时应小心注意,防止摔伤碰坏。YD2OOT4OO型顶推式千斤顶结构图YD2OOT 400型顶推式千斤顶技术参数公推力 IKN I2000I公殊油压IMPal5i一作亘程mm400外形尺寸 I m 670x27x32ENM塞面,. 卜JM活宴碰M找疝市一I质 量JPL 3 801XIWI m? 1.257 XK)TlMPa 25Kg- 160 要求外,在使用或存放期何零件,以免发生意外事故。等保养工作。如发现千斤顶在,进行维修。与油泵、压力表和外接高标定时以千斤顶主动工作作为顶推工作时的依据。
