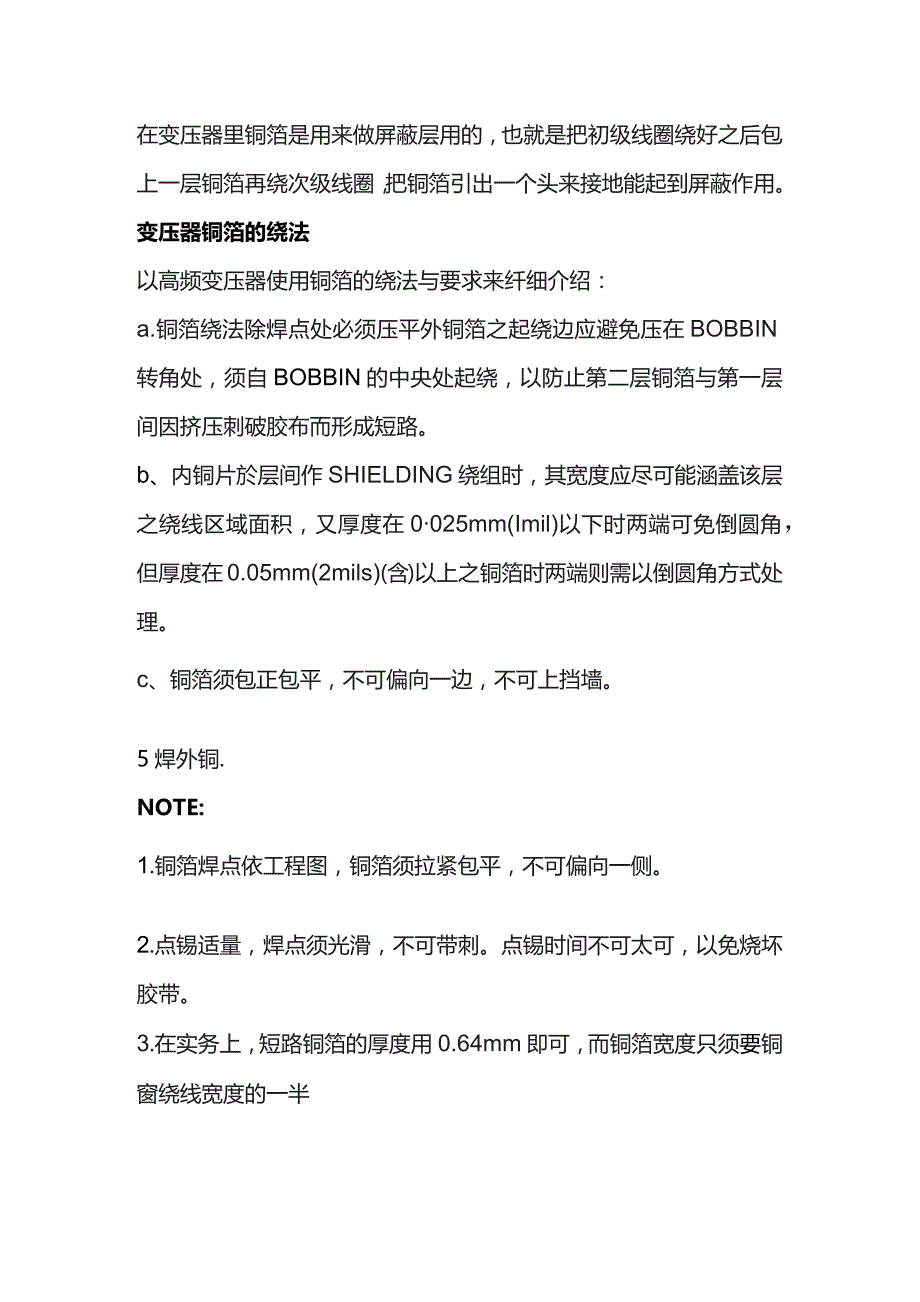

1、在变压器里铜箔是用来做屏蔽层用的，也就是把初级线圈绕好之后包上一层铜箔再绕次级线圈，把铜箔引出一个头来接地能起到屏蔽作用。变压器铜箔的绕法以高频变压器使用铜箔的绕法与要求来纤细介绍：a.铜箔绕法除焊点处必须压平外铜箔之起绕边应避免压在BOBBIN转角处，须自BOBBIN的中央处起绕，以防止第二层铜箔与第一层间因挤压刺破胶布而形成短路。b、内铜片於层间作SHIELDING绕组时，其宽度应尽可能涵盖该层之绕线区域面积，又厚度在0025mm(Imil)以下时两端可免倒圆角，但厚度在0.05mm(2mils)(含)以上之铜箔时两端则需以倒圆角方式处理。c、铜箔须包正包平，不可偏向一边，不可上挡墙。5焊

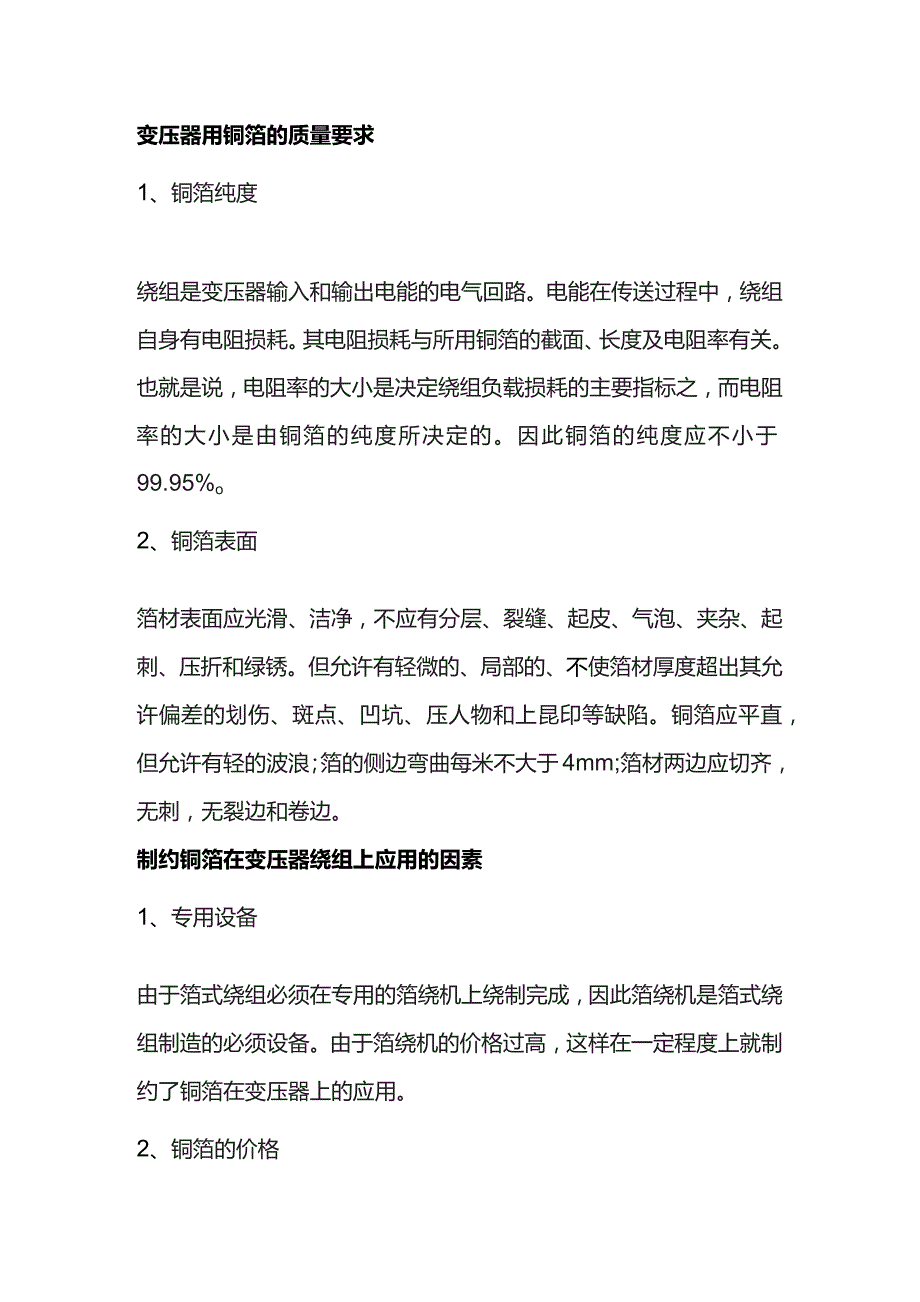

2、外铜.NOTE:1.铜箔焊点依工程图，铜箔须拉紧包平，不可偏向一侧。2.点锡适量，焊点须光滑，不可带刺。点锡时间不可太可，以免烧坏胶带。3.在实务上，短路铜箔的厚度用0.64mm即可，而铜箔宽度只须要铜窗绕线宽度的一半变压器用铜箔的质量要求1、铜箔纯度绕组是变压器输入和输出电能的电气回路。电能在传送过程中，绕组自身有电阻损耗。其电阻损耗与所用铜箔的截面、长度及电阻率有关。也就是说，电阻率的大小是决定绕组负载损耗的主要指标之，而电阻率的大小是由铜箔的纯度所决定的。因此铜箔的纯度应不小于99.95%o2、铜箔表面箔材表面应光滑、洁净，不应有分层、裂缝、起皮、气泡、夹杂、起刺、压折和绿锈。但允许有轻

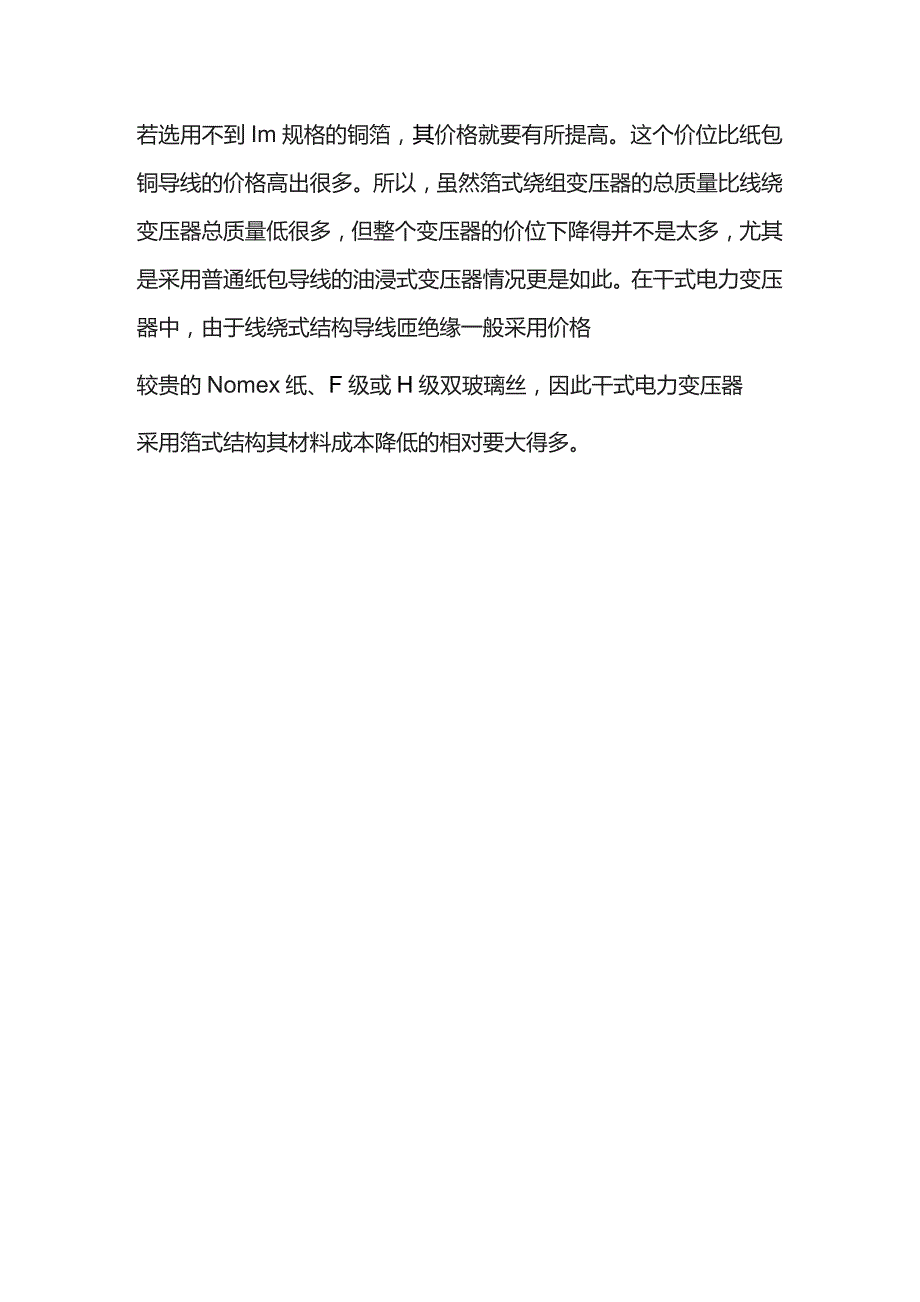

3、微的、局部的、不使箔材厚度超出其允许偏差的划伤、斑点、凹坑、压人物和上昆印等缺陷。铜箔应平直，但允许有轻的波浪；箔的侧边弯曲每米不大于4mm;箔材两边应切齐，无刺，无裂边和卷边。制约铜箔在变压器绕组上应用的因素1、专用设备由于箔式绕组必须在专用的箔绕机上绕制完成，因此箔绕机是箔式绕组制造的必须设备。由于箔绕机的价格过高，这样在一定程度上就制约了铜箔在变压器上的应用。2、铜箔的价格若选用不到Im规格的铜箔，其价格就要有所提高。这个价位比纸包铜导线的价格高出很多。所以，虽然箔式绕组变压器的总质量比线绕变压器总质量低很多，但整个变压器的价位下降得并不是太多，尤其是采用普通纸包导线的油浸式变压器情况更是如此。在干式电力变压器中，由于线绕式结构导线匝绝缘一般采用价格较贵的Nomex纸、F级或H级双玻璃丝，因此干式电力变压器采用箔式结构其材料成本降低的相对要大得多。
